Módulo com Botão Luminoso IFM AC2396

Pré-visualizar: AC2396 IFM - Módulo com Botão Luminoso AS-Interface Automação Industrial IP67 2 Teclas

AC2396 IFM - Módulo com Botão Luminoso AS-Interface Automação Industrial IP67 2 Teclas

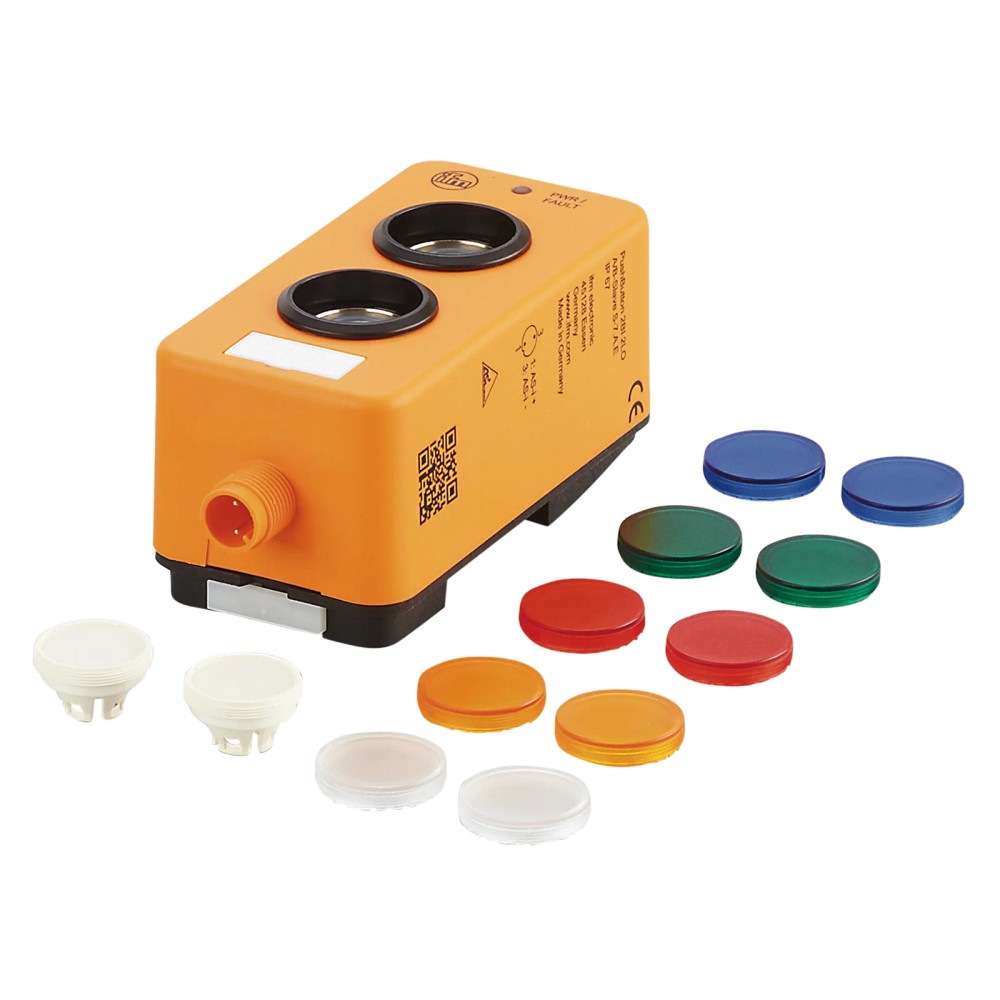

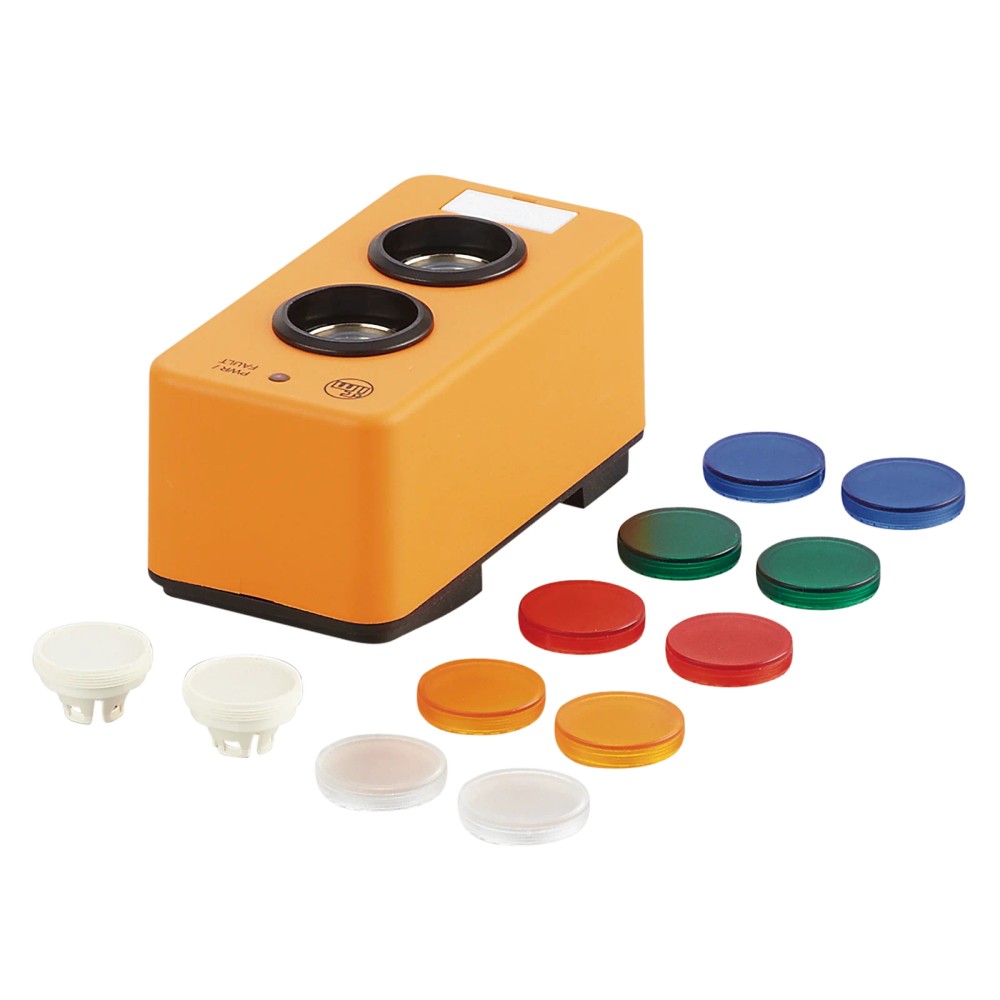

Imagem meramente ilustrativa

R$ 1.978,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC2396
EAN: 4021179330787
NCM do produto: 85371090

Destaques do Produto Protocolo...mais

Fechar menu

Saiba mais sobre: "AC2396 IFM - Módulo com Botão Luminoso AS-Interface Automação Industrial IP67 2 Teclas"

Destaques do Produto

Protocolo

AS-Interface, versões 2.11 e 3.0

Elementos de comando

2 teclas retroiluminadas livremente programáveis

Entradas/elementos luminosos

2BI 2LO WT/WT

Conexão

M12 codificada A, 2 contatos

Tensão de operação

26,5...31,6 V DC

Proteção e montagem

IP67; montagem em trilho DIN TH35

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM AC2396 — Módulo com botão luminoso AS-Interface, 2 teclas

O IFM AC2396 é um módulo de comando luminoso AS-Interface para montagem em campo, com duas teclas de função retroiluminadas e livremente programáveis. Integra duas entradas e duas saídas luminosas, conforme a descrição técnica 2BI 2LO WT/WT. Possui conexão M12 codificada A com dois contatos, grau de proteção IP67 e dimensões de 100 × 46 × 45 mm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Módulo com botão luminoso AS-Interface
Entradas e elementos luminosos	2BI 2LO WT/WT
Elementos operacionais	2 teclas de função retroiluminadas, livremente programáveis
Protocolo	AS-Interface; versões 2.11 e 3.0
Conexão elétrica	M12, codificação A, 2 contatos
Tensão de operação	26,5...31,6 V DC
Consumo máximo da interface AS-i	55 mA
Grau de proteção	IP67
Dimensões	100 × 46 × 45 mm
Montagem e temperatura ambiente	Trilho DIN TH35 (EN 60715); -25...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de montagem em campo que utilizem rede AS-Interface e necessitem de duas teclas de função retroiluminadas programáveis.
Instalações cujo projeto preveja alimentação e comunicação AS-i, conexão M12 codificada A de 2 contatos e tensão de operação dentro de 26,5...31,6 V DC.
Montagem em trilho DIN TH35 conforme EN 60715, respeitando a faixa de temperatura ambiente especificada.

⚠ Considere outro se precisa de:

Não selecionar para projetos que exijam tensão de operação fora de 26,5...31,6 V DC.
Não conectar a interfaces cuja configuração elétrica não corresponda à conexão M12 codificada A de 2 contatos; confirme o pinout no datasheet antes de ligar.
Não tratar o grau IP67 como evidência de compatibilidade com qualquer protocolo, tensão, química ou condição de instalação não especificada.

APLICAÇÕES E USO

Uso comprovado pela ficha: montagem em campo como módulo de comando luminoso em uma instalação AS-Interface. O produto possui duas teclas retroiluminadas programáveis; a ficha não especifica uma máquina ou setor industrial específico.
Uso condicionado ao projeto: integração a redes AS-i 2.11 ou 3.0 com mestre M2, M3 ou M4, verificando perfil S-B.A.E, código ID A.E e configuração de E/S B.
Condições operacionais especificadas: tensão de operação de 26,5...31,6 V DC e temperatura ambiente de -25...60 °C. A compatibilidade com condições adicionais não descritas deve ser confirmada na documentação oficial.
Possibilidade inferida: utilização das teclas para comandos de operador e indicação luminosa em pontos de operação de campo; confirme a lógica de programação e a função no sistema de controle.

COMO ESCOLHER

Antes de comprar o IFM AC2396 — Módulo com botão luminoso AS-Interface, 2 teclas, verifique estes pontos:

Escolha o AC2396 quando

O sistema exigir um módulo AS-Interface de montagem em campo com duas teclas retroiluminadas programáveis, configuração 2BI 2LO WT/WT e conexão M12 codificada A de 2 contatos.

Verifique antes de especificar

Confirme no projeto a versão AS-i suportada, a alimentação de 26,5...31,6 V DC, o consumo máximo de 55 mA, o perfil e a configuração de E/S. A ficha informa perfil S-B.A.E, código ID A.E e configuração de E/S B.

Busque outra configuração se

A instalação exigir outro protocolo, outro número ou tipo de elemento operacional, conexão diferente ou alimentação fora da faixa indicada. A ficha disponível não identifica modelos alternativos; compare os requisitos com a documentação oficial antes de substituir.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Módulo com botão luminoso AS-Interface	Descrição do tipo de produto.
Marca	IFM	Fabricante indicado no anúncio.
Modelo, SKU e part number	AC2396	Identificadores do produto.
GTIN	4021179330787	Identificador comercial informado.
Aplicação	Montagem em campo	Aplicação informada na ficha.
Descrição técnica	AS-i Module 2BI 2LO WT/WT	Descrição de entradas e elementos luminosos fornecida para o produto.

Comunicação AS-Interface
Tecnologia	AS-Interface	Rede de comunicação indicada para o módulo.
Versão AS-i	2.11; 3.0	Versões informadas na ficha.
Perfil AS-i	S-B.A.E	Perfil informado para seleção e configuração da rede.
Perfil mestre AS-i	M2; M3; M4	Perfis de mestre listados na ficha.
Código ID da AS-i [hex]	A.E	Identificação do dispositivo na rede AS-i.
Configuração da AS-i E/S [hex]	B	Configuração de entradas e saídas informada.
Modo de endereçamento ampliado	Sim	Recurso de endereçamento indicado na ficha.
Certificado AS-i	134701	Número de certificado informado.

Dados elétricos e conexão
Tensão de operação	26,5...31,6 V DC	Faixa de operação indicada pelo fabricante.
Consumo de corrente máximo da interface AS	55 mA	Limite máximo informado para a interface AS.
Alimentação de sensor das entradas	AS-i	Fonte de alimentação especificada para as entradas.
Conexão do módulo	M12; codificação A; 2 contatos	Tipo e configuração de conexão elétrica informados.
Certificado UL — fontes de alimentação	Class 2	Classificação listada na ficha.
EMC	EN 61000-6-2; EN 62026-2	Normas de EMC informadas nos dados do produto.

Entradas, saídas e operação
Descrição de E/S	2BI 2LO WT/WT	Designação técnica fornecida para o módulo.
Elementos operacionais	2 teclas de função retroiluminadas livremente programáveis	Número e tipo de teclas indicados na ficha.
Display em operação	LED verde	Indicação visual de operação especificada.
Display de erro	LED vermelho	Indicação visual de erro especificada.
Observação dos botões	Botão EAO da série 84 com proteção contra contato não intencional	Característica de operação indicada na ficha.
Identificação	Invólucro e botões podem ser etiquetados	Possibilidade de etiquetagem informada pelo fabricante.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado; não substitui a verificação das condições de instalação e conexão.
Temperatura ambiente	-25...60 °C	Faixa ambiente de operação informada.
Temperatura de armazenamento	-40...85 °C	Faixa de armazenamento informada.
Certificado UL — tipo de invólucro	Type 1	Classificação UL listada na ficha.

Dados mecânicos e montagem
Dimensões	100 × 46 × 45 mm	Dimensões externas informadas.
Invólucro	Retangular	Formato indicado na ficha.
Material	PA	Material listado para o produto.
Tipo de montagem	Montagem segundo normas DIN; TH35 (EN 60715)	Sistema de montagem especificado.
Peso	137,6 g	Peso informado nos dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• AS-Interface, versões 2.11 e 3.0.

• Perfis de mestre AS-i informados: M2, M3 e M4.

• Perfil AS-i: S-B.A.E; código ID: A.E; configuração de E/S: B.

• Não há evidência na ficha de compatibilidade com protocolos diferentes de AS-Interface.

Conexões

Elétrica Conexão do módulo M12, codificação A, 2 contatos. Tensão de operação: 26,5...31,6 V DC; consumo máximo da interface AS: 55 mA. A alimentação do sensor das entradas é AS-i. Consulte o datasheet para pinagem e condições de ligação.

Processo Não é indicada conexão de processo para fluido ou tubulação. Trata-se de módulo de comando para montagem em campo; a montagem informada é em trilho DIN TH35 (EN 60715).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-Interface versão 2.11 ou 3.0, com mestre M2, M3 ou M4 e configuração compatível com perfil S-B.A.E	✓	As versões, perfis de mestre e perfil AS-i constam na ficha; confirme também o código ID A.E e a configuração de E/S B no projeto.
Aplicação que requer duas teclas de função retroiluminadas livremente programáveis	✓	A ficha especifica dois elementos operacionais deste tipo.
Alimentação de operação entre 26,5 e 31,6 V DC, com conexão M12 codificada A de 2 contatos	✓	A faixa de tensão e a conexão estão especificadas para o módulo.
Sistema que exige protocolo diferente de AS-Interface	✗	A ficha identifica o produto como módulo AS-Interface e não documenta outros protocolos.
Aplicação que exige tensão de operação fora de 26,5...31,6 V DC	✗	A tensão requerida estaria fora da faixa especificada.
Instalação em trilho DIN TH35 conforme EN 60715, em ambiente de -25...60 °C	✓	A ficha informa montagem segundo normas DIN, tipo TH35 (EN 60715), e a faixa de temperatura ambiente indicada.

INSTALAÇÃO

Como instalar o IFM AC2396 — Módulo com botão luminoso AS-Interface, 2 teclas

Confirme que a arquitetura utiliza AS-Interface e que a versão, o perfil e a configuração do dispositivo correspondem ao projeto.

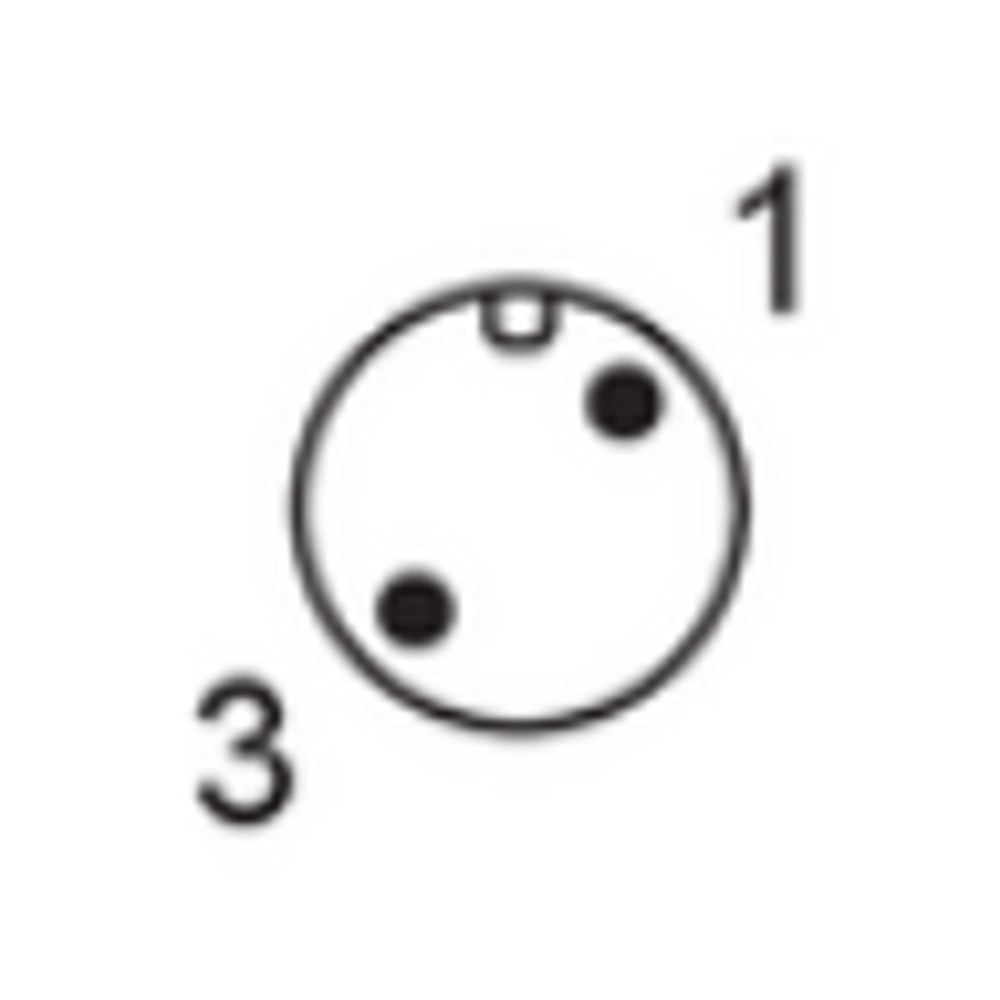

Verifique no datasheet a pinagem da conexão M12 codificada A de 2 contatos e os requisitos elétricos antes de energizar.
Confirme que a tensão disponível está entre 26,5 e 31,6 V DC e considere o consumo máximo de 55 mA da interface AS.
Monte o módulo em trilho DIN TH35 conforme EN 60715, garantindo fixação adequada ao conjunto.
Conecte o módulo à rede AS-i seguindo a pinagem e as instruções oficiais; não deduza a ligação apenas pelo formato do conector.
Configure o endereço e os parâmetros no mestre AS-i e verifique os LEDs de operação e erro após a energização.

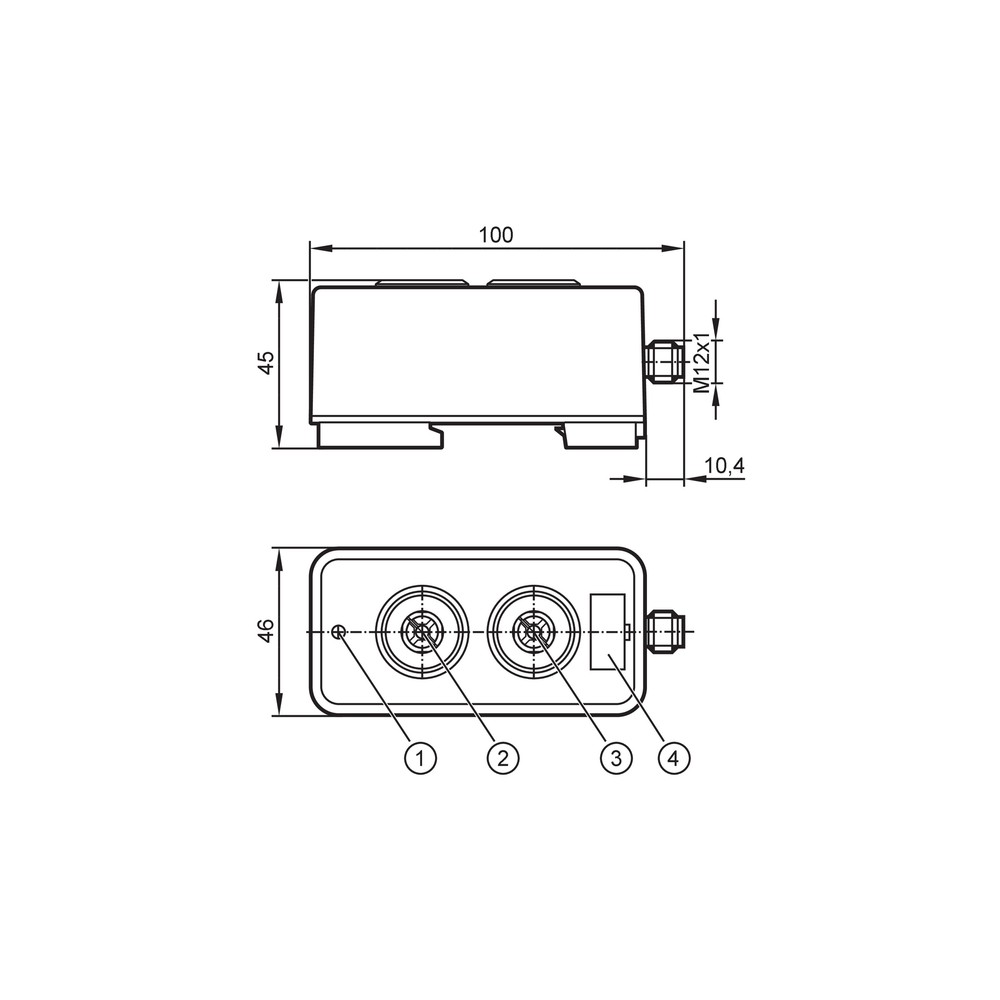

Desenho Dimensional

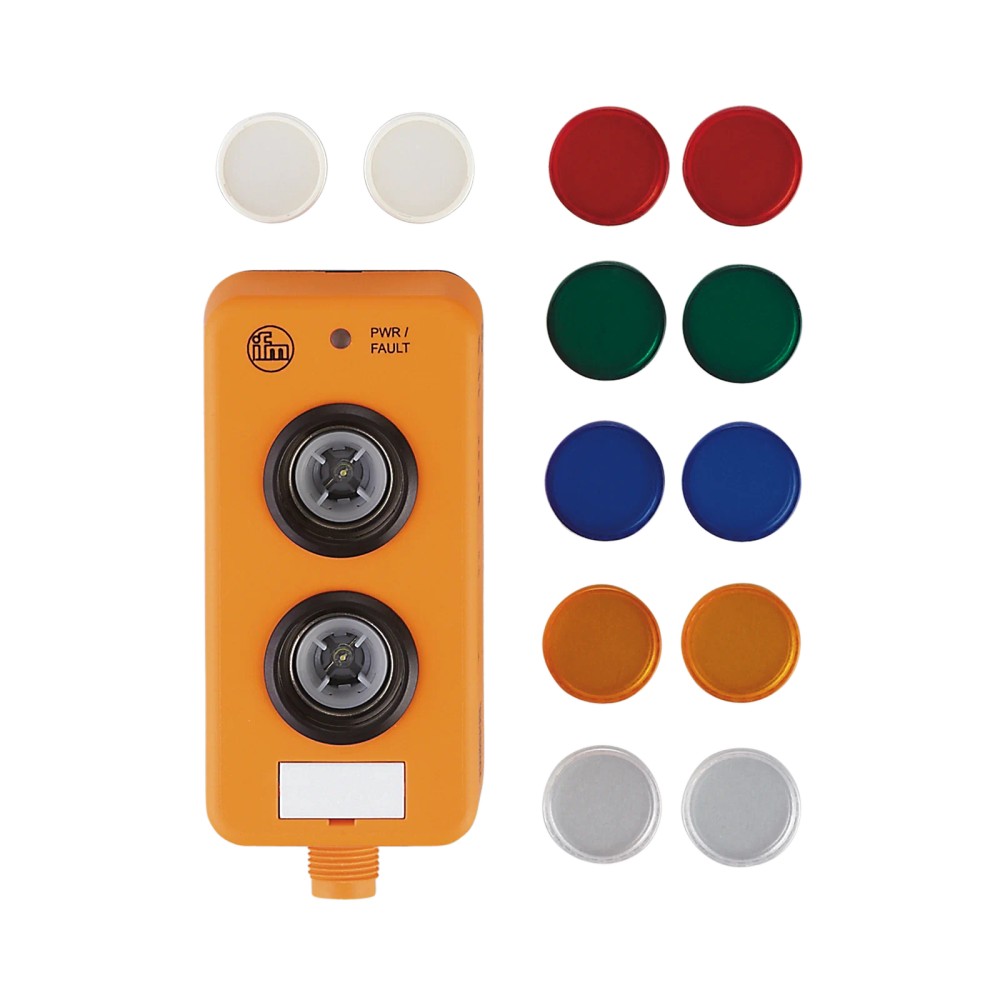

ACESSÓRIOS

Suporte de cobertura de pressão: 2 unidades
Tampas coloridas: 2 vermelhas, 2 verdes, 2 amarelas, 2 azuis e 2 brancas
Adaptador de montagem: 1 unidade

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não aparece na rede AS-i.	Possível divergência entre conexão, alimentação, endereço ou configuração do dispositivo e os parâmetros do mestre.	Confira a tensão e a ligação conforme o datasheet; depois valide endereço, perfil S-B.A.E, código ID A.E e configuração de E/S B no mestre.
O LED vermelho de erro permanece aceso.	Pode haver uma condição de erro na comunicação ou na configuração da rede; a ficha identifica o LED vermelho como display de erro, mas não detalha códigos de falha.	Leia o diagnóstico do mestre AS-i e compare a configuração detectada com os dados do dispositivo; consulte a documentação oficial para interpretar o erro.
O LED verde de operação não acende.	Pode haver ausência de alimentação ou tensão fora da faixa de operação especificada.	Meça a alimentação no ponto previsto pelo esquema oficial e confirme que está dentro de 26,5...31,6 V DC; verifique a conexão M12 e a rede AS-i.
Uma tecla ou a iluminação não responde como esperado.	A função depende da programação e da configuração do sistema; também pode haver incompatibilidade entre o mapeamento configurado e o projeto.	Verifique a configuração das duas teclas no sistema de controle, o estado de comunicação do módulo e a identificação dos elementos; consulte o datasheet para os dados funcionais disponíveis.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do IFM AC2396 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM AC2396 e para quem ele serve?

É um módulo de comando luminoso AS-Interface para montagem em campo, com duas teclas de função retroiluminadas livremente programáveis. Destina-se a sistemas cujo projeto utilize AS-i e seja compatível com os dados de comunicação e conexão do módulo.

O que acompanha o AC2396?

A ficha lista dois suportes de cobertura de pressão, tampas coloridas (duas de cada cor: vermelho, verde, amarelo, azul e branco) e um adaptador de montagem. A embalagem é indicada como uma peça.

Ele funciona em uma rede que não seja AS-Interface?

A ficha especifica comunicação AS-Interface, versões 2.11 e 3.0, e não documenta outros protocolos. Não o selecione para uma rede diferente sem confirmação oficial de compatibilidade.

Posso usar o módulo com tensão de operação fora de 26,5 a 31,6 V DC?

A ficha informa 26,5...31,6 V DC como faixa de operação. Uma alimentação fora dessa faixa não está validada pelos dados disponíveis.

O módulo não é reconhecido pelo mestre; o que devo verificar antes de trocar?

Confira alimentação, conexão M12, endereço e configuração no mestre AS-i antes de substituir o módulo. Valide também o perfil S-B.A.E, o código ID A.E e a configuração de E/S B.

O LED de erro acendeu; isso significa que o módulo está danificado?

Não necessariamente: a ficha identifica o LED vermelho como indicador de erro, mas não informa que ele confirme uma falha física do módulo. Consulte o diagnóstico do mestre e a documentação oficial para identificar a causa antes de substituir.

É melhor comprar este módulo ou montar as teclas e os indicadores separadamente?

O AC2396 reúne duas teclas retroiluminadas programáveis em um módulo AS-i. A ficha não fornece dados de uma solução avulsa para comparação; escolha conforme a arquitetura, o número de comandos e a configuração exigida pelo projeto.

Como sei se esta versão é compatível com o meu sistema AS-i?

Compare a versão da rede, o perfil do mestre e os parâmetros do dispositivo com os dados do AC2396: versões 2.11 e 3.0, mestres M2/M3/M4, perfil S-B.A.E, código ID A.E e configuração B. Confirme também a conexão e a alimentação no datasheet.

Como devo instalar o AC2396 no trilho e fazer a ligação?

A ficha especifica montagem em trilho DIN TH35 conforme EN 60715 e conexão M12 codificada A de 2 contatos. Use o desenho e o datasheet oficiais para confirmar montagem e pinagem antes de ligar; não deduza os contatos pelo conector.

Preciso de alguma ferramenta ou manutenção específica para as teclas?

A ficha não especifica ferramenta nem rotina de manutenção para as teclas. Siga as instruções do fabricante para montagem, etiquetagem e substituição das tampas, sem aplicar procedimentos não documentados.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Rede de comunicação industrial indicada para o módulo.

Perfil AS-i

Identificação funcional usada para relacionar o dispositivo à configuração da rede.

Código ID

Código hexadecimal informado para identificação do dispositivo na rede AS-i.

Configuração de E/S

Código que descreve a configuração de entradas e saídas indicada para o módulo.

IP67

Grau de proteção declarado para o invólucro; a ficha não detalha condições adicionais de exposição ou instalação.
