Módulo com Botão Luminoso AS-Interface IFM AC2388

Pré-visualizar: AC2388 IFM - Módulo com Botão Luminoso AS-Interface Controle Industrial IP67 2 Botões

AC2388 IFM - Módulo com Botão Luminoso AS-Interface Controle Industrial IP67 2 Botões

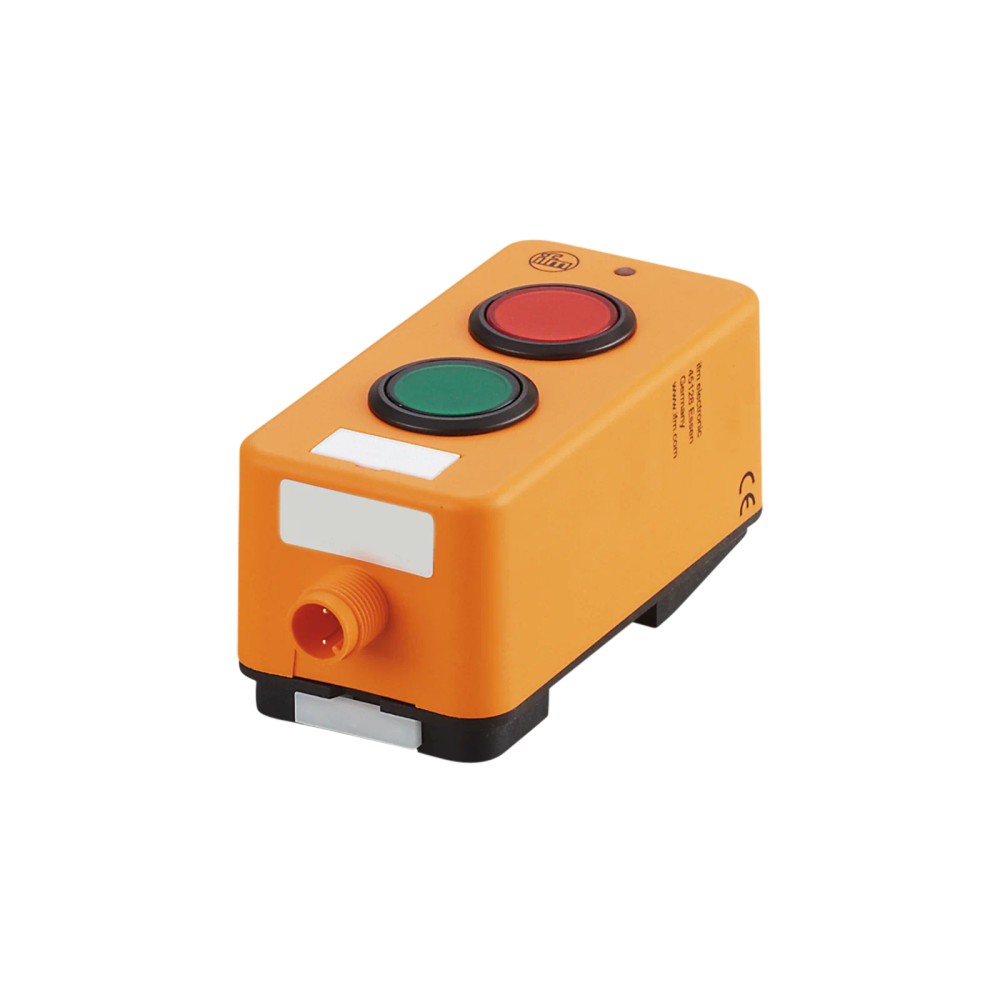

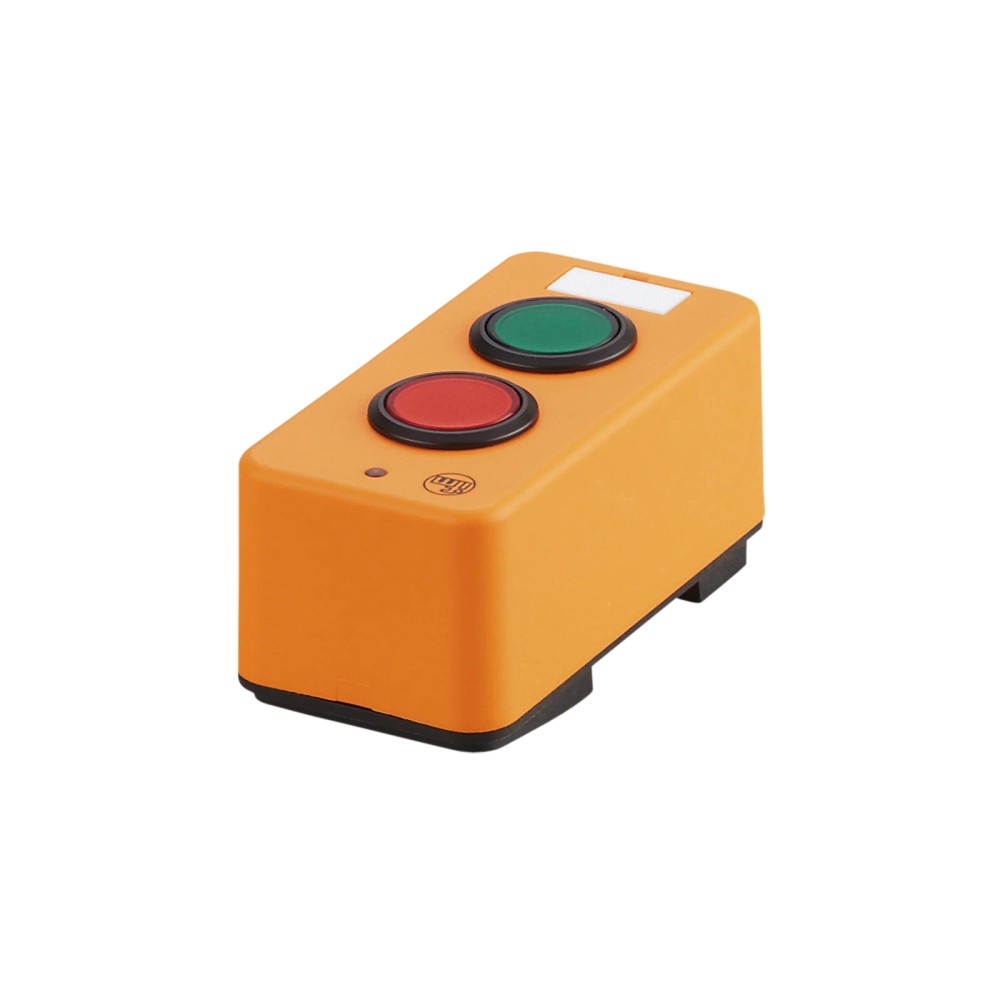

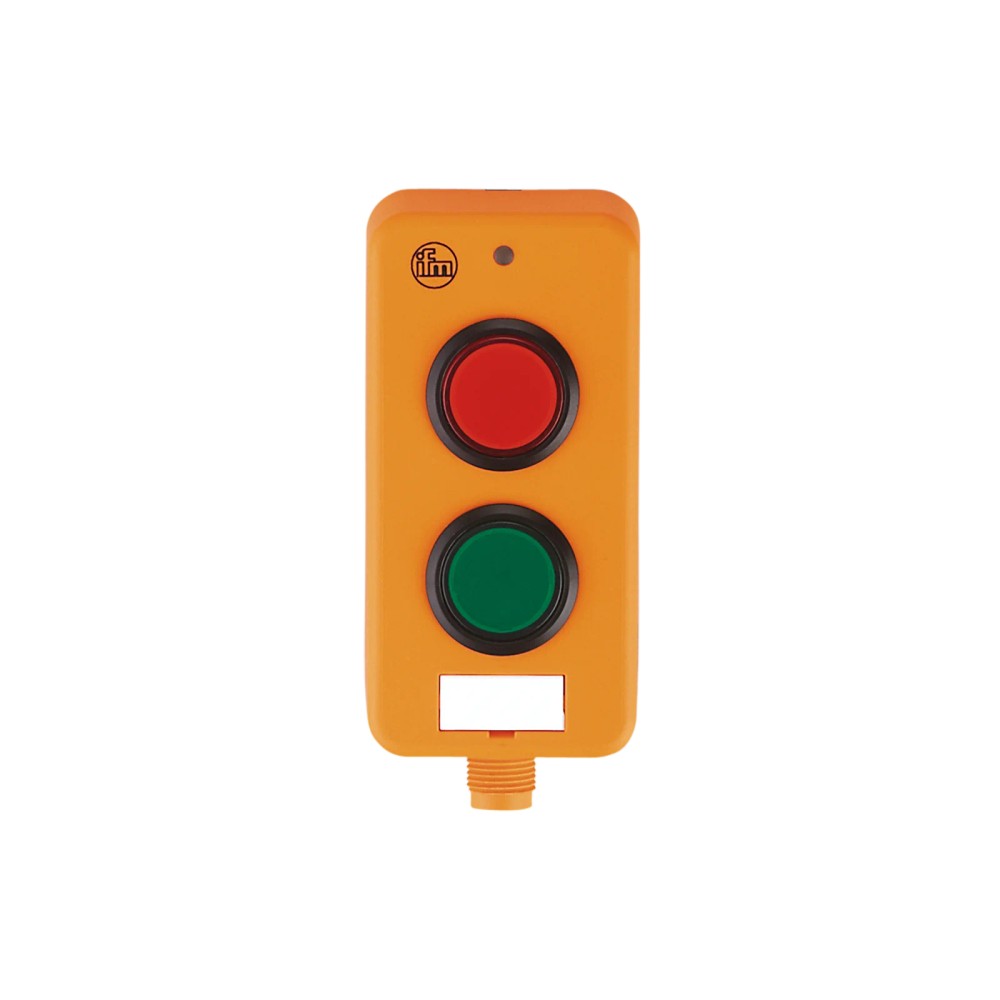

Imagem meramente ilustrativa

R$ 1.996,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC2388
EAN: 4021179312103
NCM do produto: 85371090

Destaques do Produto Protocolo requerido...mais

Fechar menu

Saiba mais sobre: "AC2388 IFM - Módulo com Botão Luminoso AS-Interface Controle Industrial IP67 2 Botões"

Destaques do Produto

Protocolo requerido

AS-Interface, versões 2.11 ou 3.0

Número de teclas

2 teclas retroiluminadas

Conexão do módulo

M12, codificação A, 2 contatos

Faixa de tensão

26,5...31,6 V DC

Ambiente de operação

-25...60 °C

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo com Botão Luminoso AS-Interface IFM AC2388 — 2 teclas retroiluminadas, IP67

O IFM AC2388 é um módulo de controle industrial AS-Interface com duas teclas de função retroiluminadas, livremente programáveis. Destina-se à montagem em campo e permite integrar comandos locais a uma rede AS-i compatível. Opera com alimentação de 26,5 a 31,6 V DC, possui conexão M12 e grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AC2388
Função	Módulo AS-i com 2 teclas de função retroiluminadas livremente programáveis
Protocolo	AS-Interface; versões 2.11 e 3.0
Perfil AS-i	S-7.A.E
Tensão de operação	26,5...31,6 V DC
Conexão elétrica	M12, codificação A, 2 contatos
Grau de proteção	IP67
Dimensões	100 × 46 × 45 mm
Temperatura ambiente de operação	-25...60 °C
Montagem	TH35 (EN 60715)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de montagem em campo que necessitem de duas teclas de função retroiluminadas integradas a uma rede AS-i.
Instalações compatíveis com AS-i 2.11 ou 3.0, perfil de mestre M2, M3 ou M4 e montagem TH35 (EN 60715).
Ambientes cuja temperatura de operação esteja entre -25 e 60 °C e que requeiram proteção IP67.

⚠ Considere outro se precisa de:

Não selecionar quando a rede exigir protocolo diferente de AS-Interface; a ficha não indica suporte a outros protocolos.
Não selecionar para instalações fora da faixa de tensão de 26,5...31,6 V DC ou da temperatura de operação de -25...60 °C.
Não presumir compatibilidade de conexão com cabos ou dispositivos M12 sem verificar codificação, contatos e pinagem no datasheet.

APLICAÇÕES E USO

Uso comprovado pela ficha: montagem em campo como módulo de controle industrial AS-Interface, com duas teclas de função retroiluminadas.
Aplicação condicionada: integração em rede AS-i 2.11 ou 3.0, com compatibilidade de perfil e mestre confirmada no projeto; a ficha indica perfis de mestre M2, M3 e M4.
Limites de operação especificados: tensão de 26,5...31,6 V DC e temperatura ambiente de -25...60 °C. A ficha não descreve uma aplicação de processo específica nem atribui funções predefinidas às teclas.

COMO ESCOLHER

Antes de comprar o Módulo com Botão Luminoso AS-Interface IFM AC2388 — 2 teclas retroiluminadas, IP67, verifique estes pontos:

Escolha o AC2388 quando

A aplicação exigir módulo de campo AS-i com duas teclas retroiluminadas, conexão M12 de codificação A com 2 contatos e montagem TH35.

Verifique outro modelo quando

O sistema não utilizar AS-Interface, exigir quantidade ou tipo de elementos de operação diferente, ou operar fora dos limites de tensão e temperatura especificados. Confirme a pinagem e a compatibilidade do mestre no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Módulo com botão luminoso AS-Interface; AS-i Module 2BI 2LO RD/GR	Descrição técnica e designação informadas para o AC2388.
Marca	ifm / ifm electronic	Fabricante indicado no anúncio e no catálogo.
SKU e part number	AC2388; part number AC2388-00 no catálogo	Identificadores do produto; o anúncio usa AC2388.
GTIN	4021179312103	Identificador comercial informado.
Categoria e grupo	Comunicação industrial; módulos de push-button iluminados; módulos I/O AS-Interface	Classificação apresentada nos dados do produto.
Aplicação	Montagem em campo	Tipo de aplicação indicado na ficha.

Comunicação AS-Interface
Versão AS-i	2.11; 3.0	Versões de AS-Interface indicadas.
Perfil AS-i	S-7.A.E	Perfil informado para o módulo.
Perfis de mestre AS-i	M2; M3; M4	Perfis de mestre indicados na ficha.
Código ID AS-i	A.E (hexadecimal)	Identificador hexadecimal declarado.
Configuração AS-i E/S	7 (hexadecimal)	Configuração de entradas/saídas informada.
Modo de endereçamento ampliado	Sim	Recurso indicado como disponível.
Certificado AS-i	133801	Número de certificado informado.

Dados elétricos
Tensão de operação	26,5...31,6 V DC	Faixa de tensão indicada para operação.
Alimentação de sensor das entradas	AS-i	Origem de alimentação declarada para as entradas.
Consumo máximo da interface AS	55 mA	Limite máximo informado para a interface.
Conexão	M12, codificação A, 2 contatos	Tipo de conexão declarado; consulte o datasheet para a pinagem.

Entradas, saídas e operação
Elementos operacionais	2 teclas de função retroiluminadas livremente programáveis	Quantidade e característica dos elementos de operação.
Designação funcional	2BI 2LO RD/GR	Designação de produto informada; as cores das teclas no anúncio são verde e vermelho.

Displays e indicadores
Display em operação	LED verde	Indicação de operação informada.
Display de erro	LED vermelho	Indicação de erro informada.

Condições ambientais
Temperatura ambiente de operação	-25...60 °C	Faixa de temperatura de operação.
Temperatura de armazenamento	-40...85 °C	Faixa de temperatura de armazenamento.
Grau de proteção	IP67	Grau de proteção informado para o invólucro; condições de instalação devem seguir o fabricante.
Normas EMC	EN 61000-6-2; EN 62026-2	Normas indicadas nos dados do fabricante.

Dados mecânicos
Dimensões	100 × 46 × 45 mm	Dimensões declaradas; largura 100 mm, altura 46 mm e profundidade 45 mm.
Tipo de montagem	TH35 (EN 60715); montagem segundo normas DIN	Montagem indicada para trilho TH35.
Invólucro	Retangular	Formato mecânico informado.
Material do invólucro	PA	Material indicado na ficha técnica.
Cores	Carcaça laranja; base preta; teclas verde e vermelha	Descrição visual dos componentes no anúncio.
Peso	133 g	Peso informado no catálogo.

Certificações e conformidade
Certificado UL — arquivo	E205959	Número de arquivo UL informado.
Certificado UL — enclosure type	Type 1	Classificação UL declarada.
Certificado UL — fontes de alimentação	Class 2	Classificação da fonte indicada nos dados.

Dados comerciais
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8537.10.90	Classificação fiscal fornecida no catálogo.

COMPATIBILIDADE

Comunicação

• AS-Interface, versões 2.11 e 3.0.

• Perfil AS-i S-7.A.E; código ID hexadecimal A.E; configuração de E/S hexadecimal 7.

• Perfis de mestre AS-i indicados: M2, M3 e M4; modo de endereçamento ampliado indicado como disponível.

Conexões

Elétrica Conexão M12, codificação A, 2 contatos. Tensão de operação: 26,5...31,6 V DC; alimentação do sensor pelas entradas: AS-i; consumo máximo da interface AS: 55 mA. Verifique pinagem e requisitos da rede no datasheet.

Processo Não há conexão de processo especificada para este módulo. A montagem indicada é em campo, sobre trilho TH35 conforme EN 60715; essa informação é mecânica e não define compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-i 2.11 ou 3.0 com mestre de perfil M2, M3 ou M4	✓	As versões AS-i e os perfis de mestre são indicados na ficha do produto; confirme também perfil e configuração da rede.
Alimentação dentro de 26,5...31,6 V DC e ambiente de -25...60 °C	✓	As condições correspondem aos limites de operação informados para o módulo.
Rede de comunicação diferente de AS-Interface	✗	A ficha identifica o produto como módulo AS-i e não declara suporte a outro protocolo.
Conexão M12 cuja codificação, contatos ou pinagem não correspondam ao módulo	✗	A conexão informada é M12, codificação A, com 2 contatos; a compatibilidade elétrica não pode ser presumida apenas pelo formato M12.
Instalação em trilho TH35 (EN 60715)	✓	Esse tipo de montagem está indicado na ficha.

INSTALAÇÃO

Como instalar o Módulo com Botão Luminoso AS-Interface IFM AC2388 — 2 teclas retroiluminadas, IP67

Confirme no projeto que a rede utiliza AS-Interface 2.11 ou 3.0 e verifique o perfil do mestre.
Confira se a alimentação disponível está dentro de 26,5...31,6 V DC e se a corrente da interface atende aos requisitos do sistema.
Instale o módulo no trilho TH35 conforme EN 60715, respeitando o arranjo mecânico da instalação.
Verifique a compatibilidade do conector M12: codificação A e 2 contatos; consulte o datasheet para identificar a pinagem antes de ligar.
Conecte o módulo à rede AS-i e configure endereço, entradas/saídas e programação das teclas conforme a arquitetura do sistema e a documentação do fabricante.
Após energizar, confira o LED verde de operação e o LED vermelho de erro; valide a comunicação e a resposta das teclas no sistema de controle.

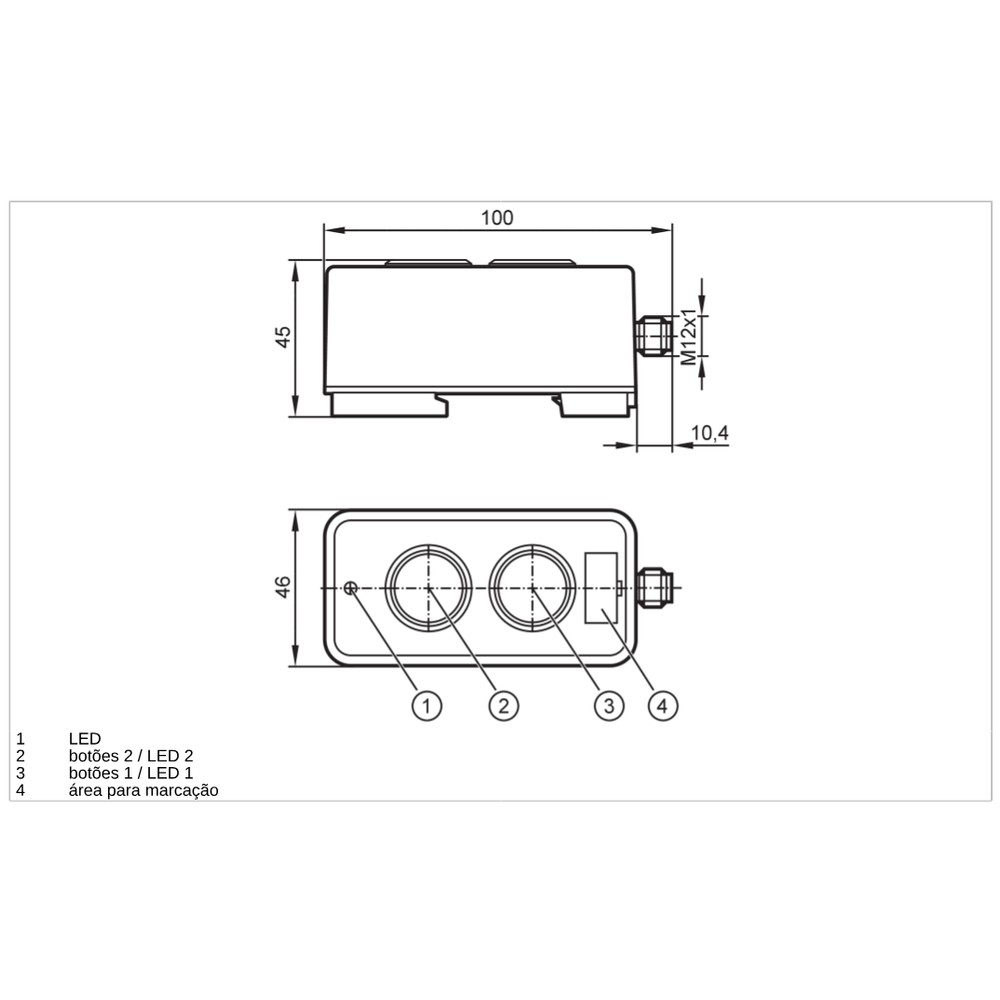

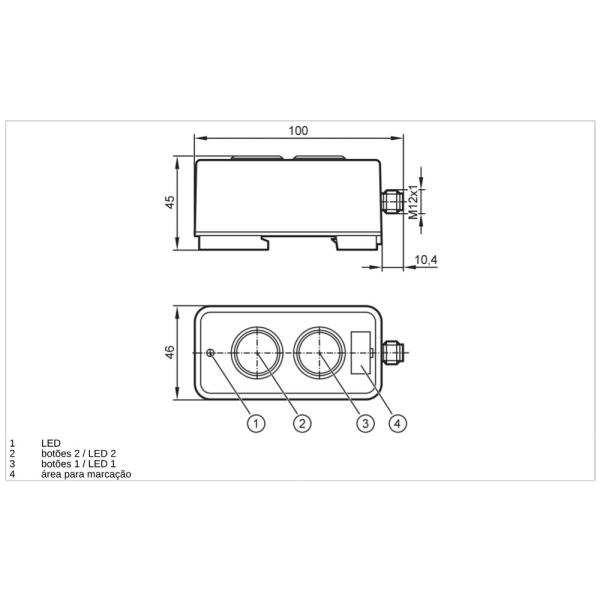

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não aparece na rede AS-i.	Possível ausência de alimentação, ligação incorreta no conector ou incompatibilidade de configuração/endereço na rede.	Meça a tensão nos limites especificados, confira a conexão M12 e valide endereço, perfil e configuração com o mestre AS-i.
O LED vermelho de erro está aceso.	Pode haver condição de erro de comunicação ou configuração; a ficha identifica o LED vermelho como indicador de erro, mas não detalha códigos de diagnóstico.	Consulte o diagnóstico do mestre e a documentação do fabricante; confira conexão e configuração antes de substituir o módulo.
O LED verde de operação não acende.	Possível falta de alimentação ou tensão fora da faixa de operação especificada.	Verifique a alimentação AS-i e confirme que a tensão está entre 26,5 e 31,6 V DC.
Uma ou ambas as teclas não geram a ação esperada.	A programação das teclas ou o mapeamento de entradas pode não corresponder à configuração do controlador.	Verifique a programação livre das teclas e a configuração de E/S no sistema AS-i; confirme a comunicação antes de atribuir falha ao módulo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AC2388-00 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM AC2388 e para que serve?

É um módulo de controle industrial AS-Interface com duas teclas de função retroiluminadas livremente programáveis. É destinado à montagem em campo e à integração de comandos locais em uma rede AS-i compatível.

Com quais versões de AS-Interface e perfis de mestre ele funciona?

A ficha indica AS-i 2.11 e 3.0 e perfis de mestre M2, M3 e M4. Confirme também perfil, endereço e configuração da rede no projeto.

O que acompanha o produto?

A ficha informa uma unidade por embalagem. Não há acessórios adicionais especificados nos dados disponíveis.

Posso usar este módulo em uma rede que não seja AS-Interface?

A ficha identifica o AC2388 como módulo AS-i e não declara suporte a outros protocolos. Portanto, não o selecione como dispositivo de outra rede sem confirmação documental do fabricante.

Ele pode operar fora da faixa de temperatura especificada?

A faixa de temperatura ambiente de operação informada é de -25 a 60 °C. A ficha não confirma operação fora desses limites.

O módulo não aparece no mestre AS-i: o que devo verificar antes de trocar?

Confira alimentação, conexão M12, endereço e configuração AS-i. Verifique também se a versão e o perfil da rede correspondem aos requisitos do sistema.

O que verificar quando o LED vermelho de erro acende?

Consulte o diagnóstico do mestre e a documentação do fabricante, pois a ficha apenas identifica o LED vermelho como indicador de erro. Revise a ligação e a configuração da rede antes de substituir o módulo.

É melhor comprar este módulo ou montar teclas e interface separadamente?

O AC2388 reúne duas teclas retroiluminadas e comunicação AS-i em um módulo. Se a aplicação exigir outra quantidade de comandos, outro protocolo ou uma arquitetura diferente, compare com módulos que atendam a esses requisitos.

Como devo instalar e comissionar o AC2388?

Monte-o em trilho TH35 conforme EN 60715 e confirme a pinagem do M12 no datasheet antes de conectar. Depois, configure a comunicação e as teclas no sistema e verifique os LEDs de estado.

Como confirmar se o conector M12 do meu cabo é compatível?

Compare a codificação A e os 2 contatos indicados para o módulo com o conector e a pinagem do cabo. O formato M12, por si só, não confirma compatibilidade elétrica.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Rede de comunicação industrial indicada para este módulo; versões informadas: 2.11 e 3.0. (Ref.: Versão AS-i)

Perfil AS-i

Identificação do perfil de comunicação e configuração do módulo na rede. (Ref.: S-7.A.E)

Codificação M12

Característica mecânica que orienta o acoplamento do conector; não garante, sozinha, compatibilidade elétrica. (Ref.: M12, codificação A, 2 contatos)

IP67

Grau de proteção declarado para o invólucro; a ficha informa IP67. (Ref.: Grau de proteção)

TH35

Tipo de trilho de montagem conforme EN 60715, indicado para instalação do módulo. (Ref.: Tipo de montagem)
