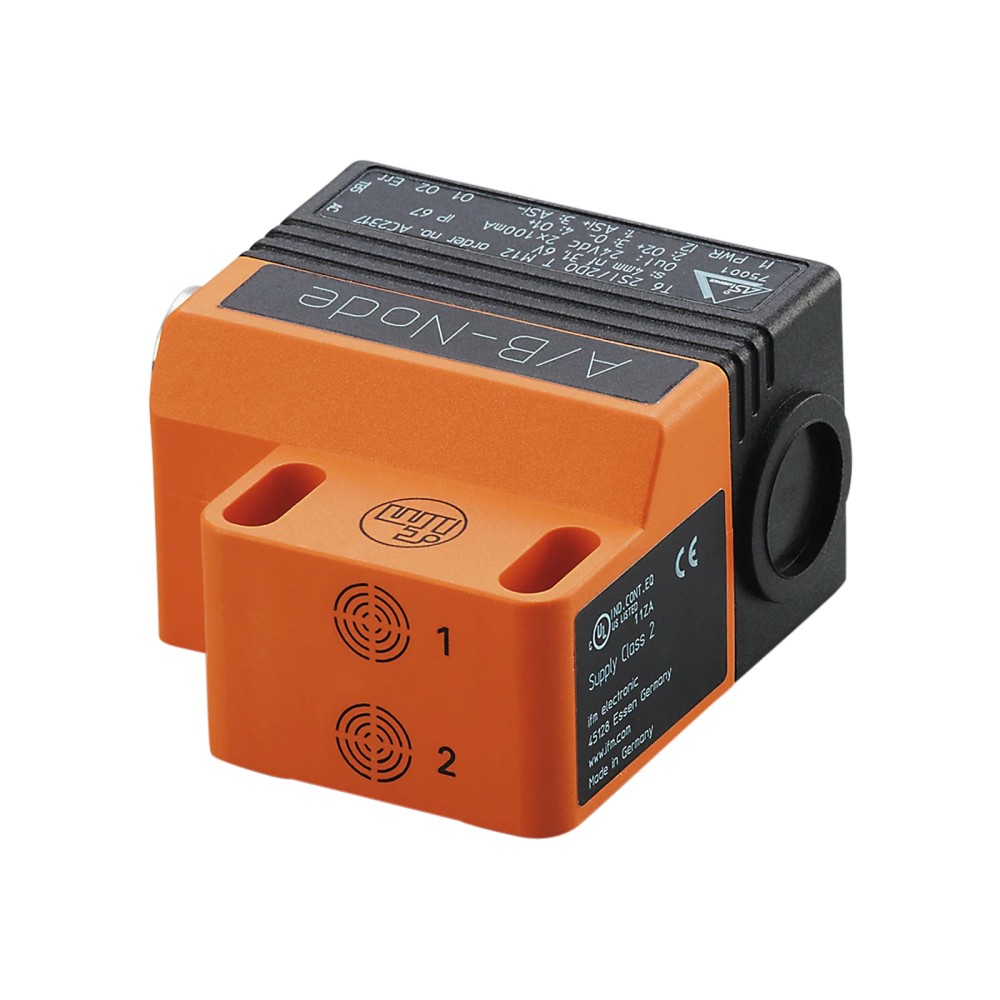

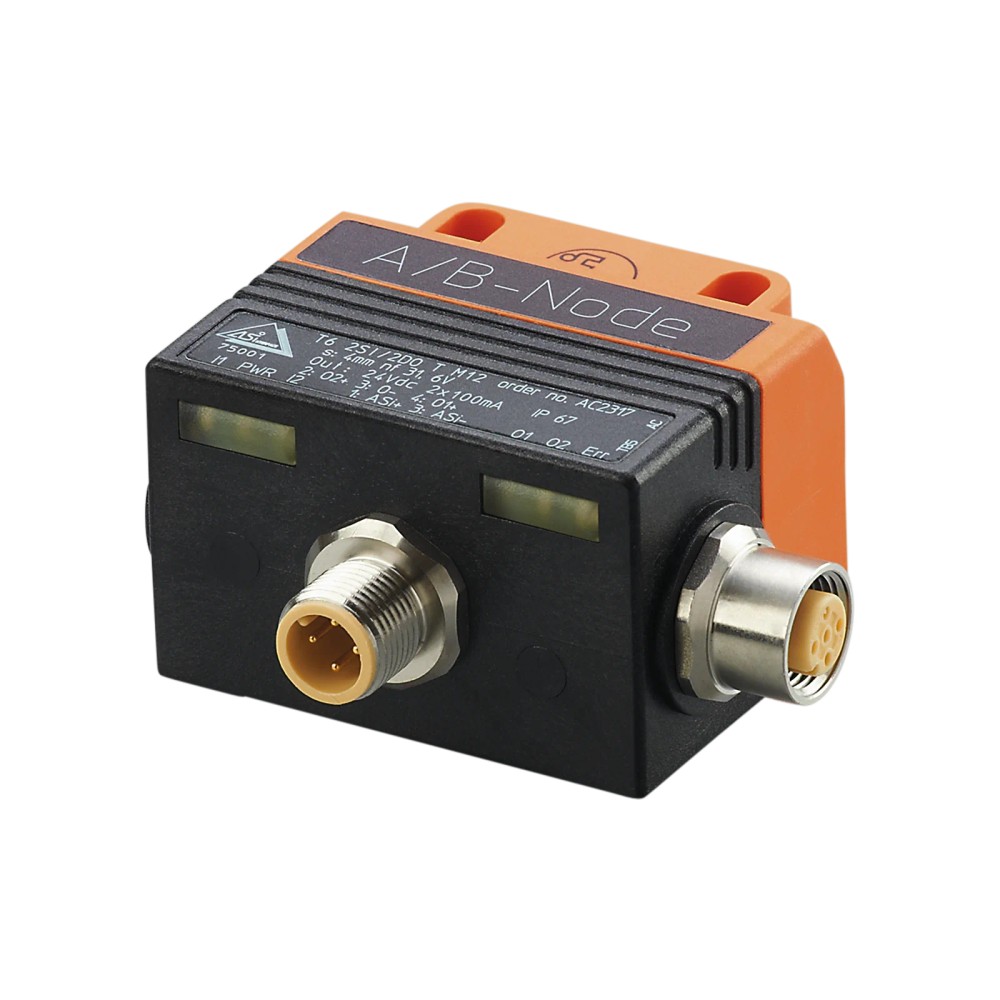

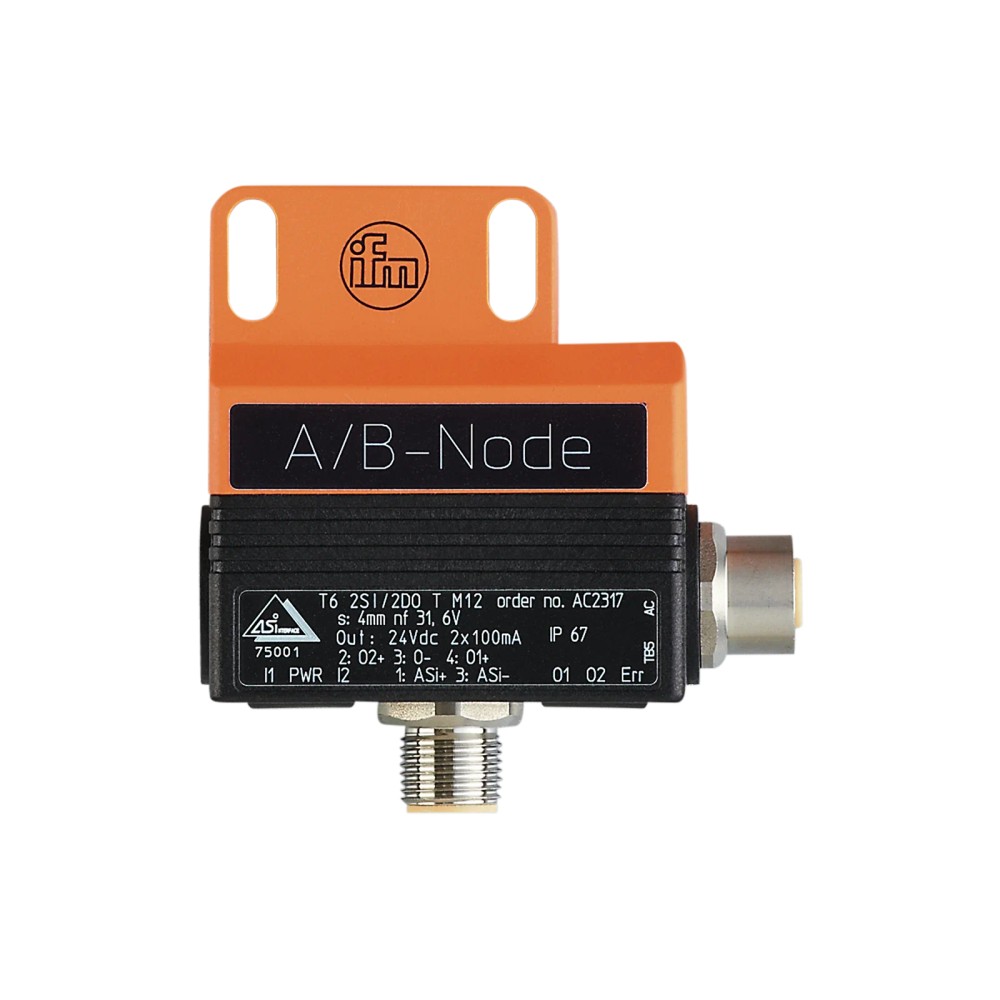

Sensor AS-Interface Duplo IFM AC2317

Pré-visualizar: AC2317 IFM - Sensor AS-Interface Duplo IFM Atuadores Pneumáticos M12, IP67, 2 Entradas/Saídas

AC2317 IFM - Sensor AS-Interface Duplo IFM Atuadores Pneumáticos M12, IP67, 2 Entradas/Saídas

Imagem meramente ilustrativa

R$ 2.423,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC2317
EAN: 4021179003582
NCM do produto: 85365090

Destaques do Produto Protocolo AS-i...mais

Fechar menu

Saiba mais sobre: "AC2317 IFM - Sensor AS-Interface Duplo IFM Atuadores Pneumáticos M12, IP67, 2 Entradas/Saídas"

Destaques do Produto

Protocolo

AS-i

Entradas digitais

Saídas digitais

Detecção

4 mm, não embutido

Conexão

M12, codificação A

Limite por saída

100 mA

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor AS-Interface Duplo IFM AC2317 para acionamentos pneumáticos oscilantes, M12, IP67, 2 entradas/2 saídas

O IFM AC2317 é um sensor AS-Interface duplo para detecção de posição e controle de atuadores pneumáticos oscilantes. Possui duas entradas digitais e duas saídas digitais, com conexão M12 e alcance de detecção de 4 mm, não embutido. Opera com alimentação DC e grau de proteção IP67; a faixa de temperatura ambiente especificada é de -20 a 70 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo e aplicação	Sensor AS-Interface duplo para acionamentos pneumáticos oscilantes
Interface de comunicação	AS-i, versão 2.1; perfil S-7.A.E
Entradas e saídas	2 entradas digitais e 2 saídas digitais
Alcance de detecção	4 mm, não embutido
Conexões elétricas	M12, codificação A; conector de 4 contatos e soquete de 3 contatos
Tensão de operação	26,5...31,6 V DC
Corrente máxima por saída	100 mA
Grau de proteção	IP67
Temperatura ambiente	-20...70 °C
Dimensões e peso	55 x 60 x 35 mm; 178,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Controle e retroalimentação de posição de atuadores pneumáticos oscilantes em sistemas que utilizem AS-i.
Instalações compatíveis com as conexões M12 codificadas A e com os limites elétricos e ambientais especificados para o sensor.

⚠ Considere outro se precisa de:

Não selecionar para sistemas sem interface AS-i ou sem compatibilidade com a conexão elétrica M12 especificada.
Não utilizar as saídas em condição na qual a corrente total de carga exceda 100 mA quando ambas estiverem comutadas simultaneamente.

APLICAÇÕES E USO

Aplicação declarada: detecção de posição e retroalimentação de atuadores pneumáticos oscilantes em sistemas com interface AS-i.
Aplicação condicionada à integração elétrica: controle de atuadores usando as duas saídas digitais, respeitando o limite de 100 mA por saída e a restrição de carga total para comutação simultânea.
Possibilidade a validar: uso em painéis ou máquinas industriais em ambiente de -20...70 °C, desde que montagem, conexões e condições de proteção atendam ao datasheet.

COMO ESCOLHER

Antes de comprar o Sensor AS-Interface Duplo IFM AC2317 para acionamentos pneumáticos oscilantes, M12, IP67, 2 entradas/2 saídas, verifique estes pontos:

Escolha o AC2317 quando

A aplicação exigir sensor duplo para acionamento pneumático oscilante, comunicação AS-i, duas entradas e duas saídas digitais e detecção de 4 mm não embutida.

Verifique outro modelo ou a documentação quando

O equipamento exigir outro protocolo, outra configuração de conectores, detecção embutida ou limites diferentes de corrente, tensão ou temperatura. Confirme o esquema e os requisitos do sistema no datasheet antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada para o produto.
Modelo	AC2317; DUAL SENSOR T6 2SI 2DO T M12	Código do produto e designação do modelo.
Tipo	Sensor AS-Interface duplo	Categoria funcional informada na ficha.
Aplicação	Acionamentos pneumáticos oscilantes	Aplicação declarada pelo fabricante.
Função	Sensor de posição para atuadores; controle de atuador; retroalimentação do atuador	Descrição funcional do produto.
SKU / Part number	AC2317	Identificadores do produto.
GTIN	4021179003582	Código comercial informado na ficha.
NCM	8536.50.90	Classificação fiscal apresentada nos dados do produto.

Interface e comunicação
Interface	AS-i	Protocolo de comunicação declarado.
Versão AS-i	2.1	Versão indicada nos dados do produto.
Perfil AS-i	S-7.A.E	Perfil declarado para integração na rede.
Configuração AS-i S	7 [hex]	Código de configuração indicado na ficha.
Código ID AS-i	A.E [hex]	Identificador declarado para configuração da rede.
Modo de endereçamento ampliado	Sim	Recurso informado para endereçamento AS-i.
Certificação AS-i	75001	Código de certificação apresentado nos dados do produto.

Dados elétricos
Tipo de alimentação	DC	Tipo de alimentação informado.
Tensão de operação	26,5...31,6 V DC	Faixa indicada para operação; descrita como supply class 2 conforme cULus.
Fontes de alimentação	20...30 V	Faixa apresentada separadamente na ficha; consultar datasheet para confirmar a condição de aplicação.
Consumo máximo da interface AS	260 mA	Limite de consumo informado para a interface.
Separado eletricamente	Não	Indicação de separação elétrica conforme dados do produto.
Proteção contra curto-circuito	Sim	Proteção declarada para o produto; observar as condições do datasheet.

Entradas e saídas
Quantidade de entradas digitais	2	Número de entradas digitais informado.
Alimentação dos sensores das entradas	AS-i	Fonte indicada para alimentação dos sensores conectados às entradas.
Resistência das entradas a curto-circuito	Não	A ficha declara que as entradas digitais não possuem resistência contra curto-circuito.
Quantidade de saídas digitais	2	Número de saídas digitais informado.
Alimentação dos atuadores das saídas	AS-i	Fonte indicada para alimentação dos atuadores ligados às saídas.
Corrente máxima por saída	100 mA	Limite declarado por saída.
Comutação simultânea das saídas	Não comutar simultaneamente se a corrente de carga total ultrapassar 100 mA.	Restrição expressa nas observações da ficha.
Watchdog integrado	Sim	Recurso declarado nos dados do produto.

Detecção
Alcance de detecção	4 mm	Valor declarado para a detecção.
Montagem de detecção	Não embutido	Método de montagem indicado para a detecção.

Conexões elétricas
Tipo de conexão	M12	Tipo de conexão indicado no anúncio.
Conector	1 x M12; codificação A; 4 contatos; corpo de aço inoxidável	Dados declarados para a conexão tipo conector.
Soquete	1 x M12; codificação A; 3 contatos; corpo de aço inoxidável	Dados declarados para a conexão tipo soquete.
Quantidade de fios	3 fios	Valor informado nos dados básicos do anúncio; consultar pinagem no datasheet.

Condições ambientais
Grau de proteção	IP67	Grau declarado; a instalação deve manter as condições de vedação das conexões.
Temperatura ambiente	-20...70 °C	Faixa operacional indicada na ficha.
Normas EMC	EN 50295; EN 61000-6-2	Normas declaradas para compatibilidade eletromagnética.

Dados mecânicos
Formato do invólucro	Retangular	Formato indicado para o corpo do sensor.
Dimensões	55 x 60 x 35 mm	Dimensões declaradas; usar desenho dimensional para planejar a montagem.
Material da carcaça	PBT; PC	Materiais do invólucro informados.
Peso	178,5 g	Peso apresentado nos dados do produto.
MTTF	310 anos	Valor informado na ficha; não representa garantia de vida útil em uma aplicação específica.

Displays e elementos de operação
Indicador de operação	1 x LED verde	Indicação visual declarada para operação.
Indicador de função	1 x LED amarelo	Indicação visual declarada para função.
Indicador de erro	1 x LED vermelho	Indicação visual declarada para erro.

Acessórios e conteúdo informado
Material incluído	1 arandela de proteção para IND, 39,5 x 17,5 x 1 mm (E11310); 2 parafusos de sextavado interno M5 x 35 mm; 2 arruelas	Itens listados como material incluído na ficha.
Quantidade por embalagem	1 peça	Quantidade indicada nos dados do produto.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i), versão 2.1, perfil S-7.A.E.

• Modo de endereçamento ampliado: disponível.

Conexões

Elétrica Conexão elétrica M12, codificação A: 1 conector de 4 contatos e 1 soquete de 3 contatos, ambos com corpo de aço inoxidável conforme os dados do produto. Alimentação AS-i; tensão de operação indicada de 26,5...31,6 V DC. Verificar pinagem no datasheet antes de conectar.

Processo Não há conexão de processo informada; o produto é um sensor de posição para atuadores pneumáticos oscilantes. A fixação mecânica e a compatibilidade com o atuador devem ser verificadas conforme dimensões e desenho do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Atuador pneumático oscilante conectado a uma rede AS-i compatível e com montagem adequada ao sensor.	✓	É a aplicação indicada para o AC2317; a integração elétrica deve respeitar interface, conectores e limites especificados.
Sistema de controle que requer duas entradas digitais e duas saídas digitais AS-i.	✓	O produto especifica 2 entradas digitais e 2 saídas digitais.
Acionamento simultâneo das duas saídas com corrente de carga total acima de 100 mA.	✗	A ficha informa que as saídas não devem ser comutadas simultaneamente se a corrente de carga total ultrapassar 100 mA.
Rede sem AS-i ou alimentação fora da faixa indicada para operação.	✗	O produto utiliza AS-i e tem tensão de operação especificada de 26,5...31,6 V DC.
Ambiente dentro da faixa de -20...70 °C e instalação que exige grau de proteção IP67.	✓	Essas condições estão dentro dos dados ambientais declarados; devem ser observadas as condições de montagem e conexão do fabricante.

INSTALAÇÃO

Como instalar o Sensor AS-Interface Duplo IFM AC2317 para acionamentos pneumáticos oscilantes, M12, IP67, 2 entradas/2 saídas

Confirme que o atuador pneumático oscilante e o sistema de controle são compatíveis com o sensor AS-i e com a montagem indicada.
Consulte o desenho dimensional e verifique espaço, posição de instalação e alinhamento do sensor em relação ao atuador.
Instale o sensor e os componentes de fixação indicados; a ficha lista dois parafusos M5 x 35 mm, duas arruelas e uma arandela de proteção para IND.
Conecte os cabos aos conectores M12 codificados A, verificando a pinagem e a atribuição dos contatos no datasheet.
Integre o dispositivo à rede AS-i e configure endereçamento e parâmetros conforme o perfil e os dados do sistema.
Energize e valide a indicação dos LEDs e a resposta das entradas e saídas; respeite os limites de corrente e as condições ambientais especificadas.

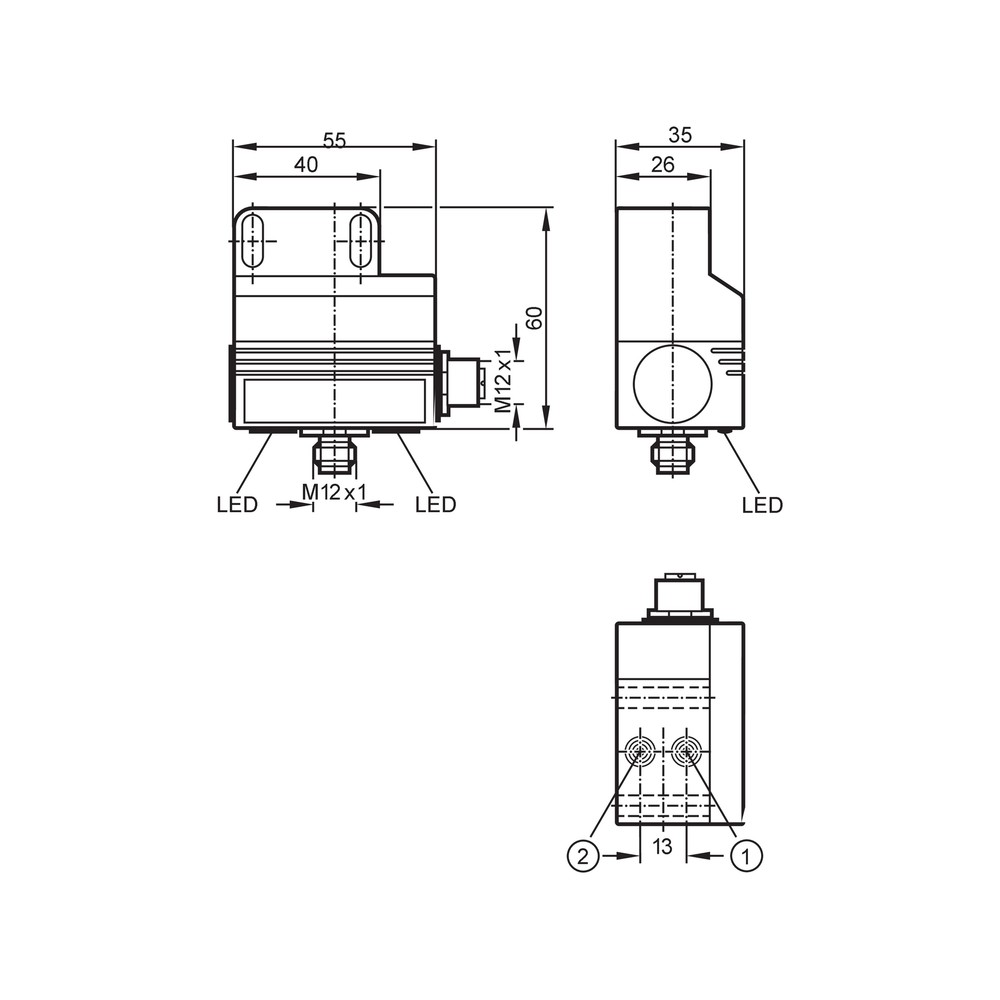

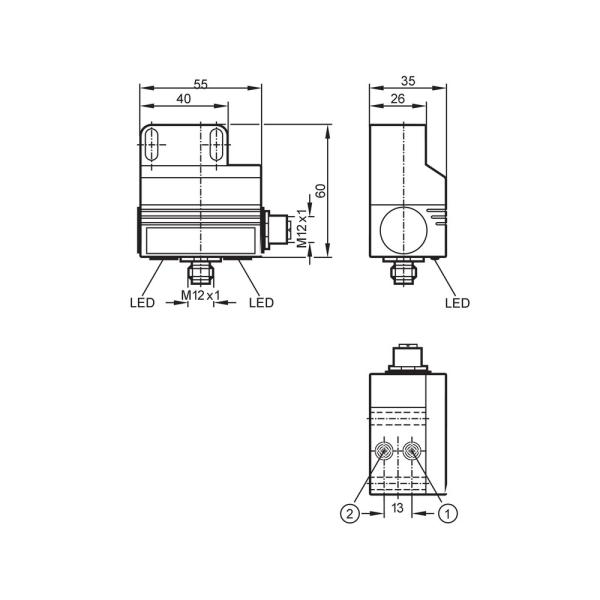

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

1 arandela de proteção para IND, 39,5 x 17,5 x 1 mm (E11310)
2 parafusos de sextavado interno M5 x 35 mm
2 arruelas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não aparece ou não comunica na rede AS-i.	Possível incompatibilidade de perfil/configuração, endereço não configurado ou falha na conexão AS-i.	Verifique alimentação, conexão, endereço e parâmetros da rede; compare perfil e configuração com o datasheet e com o mestre AS-i.
A posição do atuador não é detectada como esperado.	Sensor desalinhado, distância de detecção fora do alcance de 4 mm ou montagem diferente da condição não embutida.	Confira a posição mecânica e a distância entre o sensor e o alvo, usando o desenho e as orientações do fabricante.
Uma ou ambas as saídas deixam de atuar sob carga.	Corrente de carga acima do limite de 100 mA por saída ou comutação simultânea com corrente total acima de 100 mA.	Meça ou confirme a corrente das cargas e teste as saídas dentro dos limites declarados, observando a restrição de comutação simultânea.
Há indicação de erro ou comportamento instável após a conexão.	Possível ligação incorreta nos contatos M12, condição de alimentação fora da faixa ou falha de conexão.	Confira pinagem no datasheet, tensão de operação e integridade/encaixe das conexões; observe o LED vermelho de erro.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do AC2317 (Datasheet) Desenho em escala do AC2317 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM AC2317 e para que tipo de atuador ele serve?

É um sensor AS-Interface duplo para detecção de posição e controle de acionamentos pneumáticos oscilantes. A ficha também o descreve para retroalimentação do atuador.

Quais sinais e conexões o AC2317 oferece?

Ele possui duas entradas digitais e duas saídas digitais, com conexões M12 codificadas A: um conector de 4 contatos e um soquete de 3 contatos. Consulte o datasheet para a pinagem.

O AC2317 funciona em uma rede que não seja AS-i?

A interface especificada é AS-i, versão 2.1. A ficha não declara compatibilidade com outros protocolos; confirme a interface exigida pelo sistema antes da compra.

Posso usar o sensor se a carga total das duas saídas passar de 100 mA?

Não se as duas saídas forem comutadas simultaneamente: a ficha proíbe essa condição quando a corrente de carga total ultrapassa 100 mA. Verifique também o limite de 100 mA por saída.

O AC2317 é indicado para detecção embutida?

A ficha especifica alcance de 4 mm e montagem não embutida. Para uma instalação embutida, confirme no datasheet se há uma configuração permitida; essa condição não é indicada nos dados disponíveis.

O sensor serve para controlar um motor elétrico?

A aplicação declarada é para acionamentos pneumáticos oscilantes, e o produto oferece duas saídas digitais para atuadores. A ficha não o especifica como controlador de motor elétrico.

O que verificar se o sensor não aparece na rede AS-i?

Confira a alimentação, o cabeamento, o endereço e a configuração do nó no mestre AS-i. Compare o perfil e a configuração do dispositivo com os valores do datasheet.

O que pode causar falha de detecção da posição do atuador?

Desalinhamento ou distância fora do alcance de detecção de 4 mm pode impedir a comutação esperada. Verifique a montagem não embutida e a posição relativa ao atuador.

Como decidir entre o AC2317 e um sensor de outra tecnologia?

Escolha o AC2317 quando a aplicação exigir sensor duplo para atuador pneumático oscilante em AS-i, com duas entradas e duas saídas digitais. Para outro protocolo ou requisitos elétricos diferentes, compare as especificações no datasheet do modelo alternativo.

O que acompanha o AC2317 e quais cuidados tomar na instalação?

A ficha lista uma arandela de proteção para IND, dois parafusos M5 x 35 mm e duas arruelas. Verifique o desenho dimensional, a pinagem M12 e os limites de corrente antes de energizar.

GLOSSÁRIO TÉCNICO

AS-i

Interface de comunicação industrial usada pelo AC2317 para integrar entradas e saídas à rede. (Ref.: interface AS-i; versão 2.1)

Perfil AS-i

Conjunto de dados de identificação e configuração usado na integração do dispositivo à rede. (Ref.: perfil S-7.A.E)

Alcance de detecção

Distância de detecção especificada para o sensor, considerando a condição de montagem indicada. (Ref.: 4 mm, não embutido)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes externos, conforme condições de instalação. (Ref.: IP67)

MTTF

Tempo médio até falha informado como parâmetro estatístico do produto, não sendo uma garantia de vida útil na aplicação. (Ref.: 310 anos)
