Sensor AS-Interface Duplo ifm AC2316

Pré-visualizar: AC2316 IFM - Sensor AS-Interface Duplo ifm para atuadores pneumáticos M12 IP67 4mm

AC2316 IFM - Sensor AS-Interface Duplo ifm para atuadores pneumáticos M12 IP67 4mm

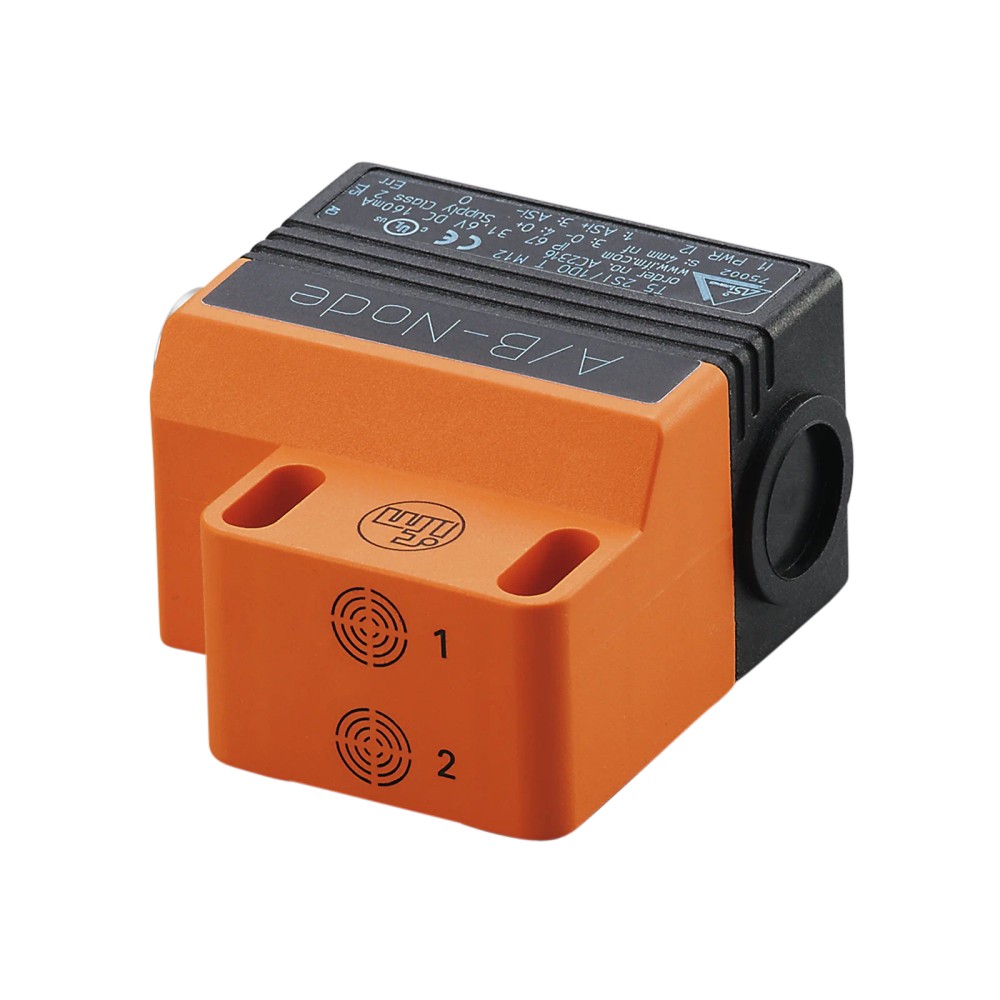

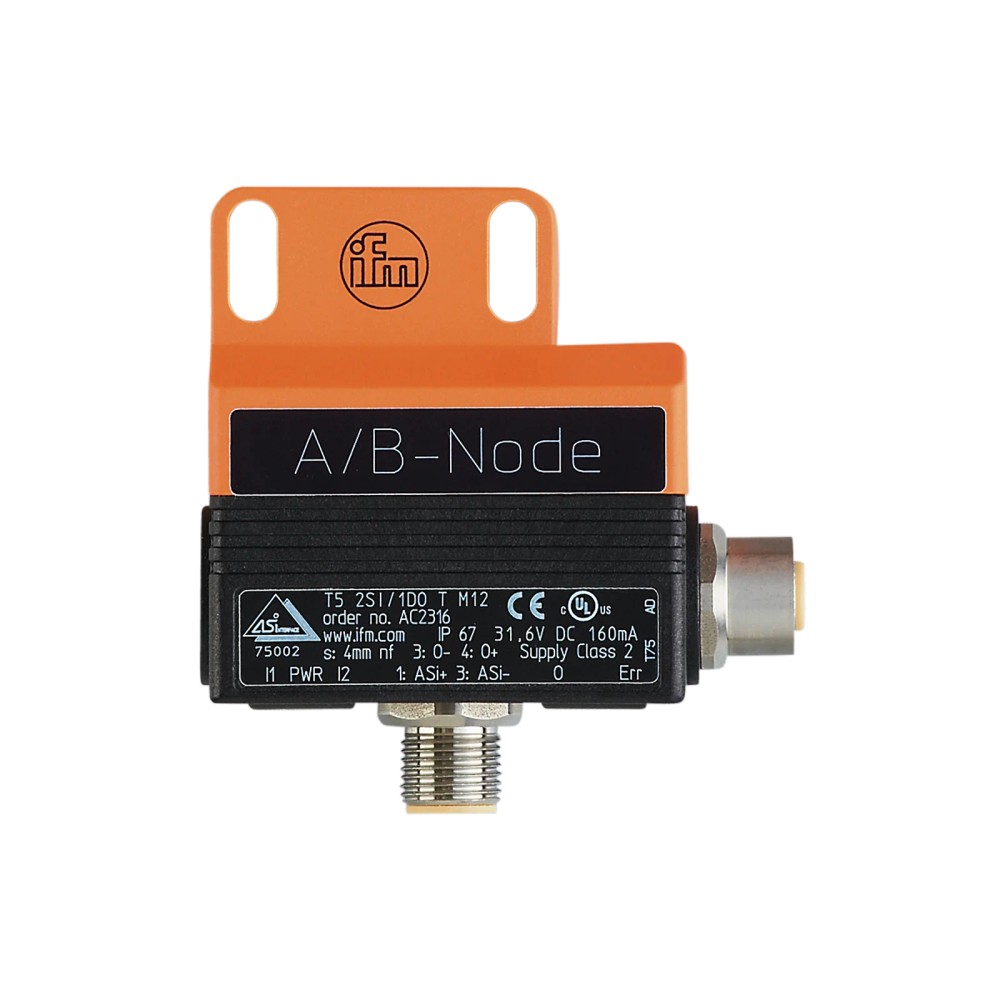

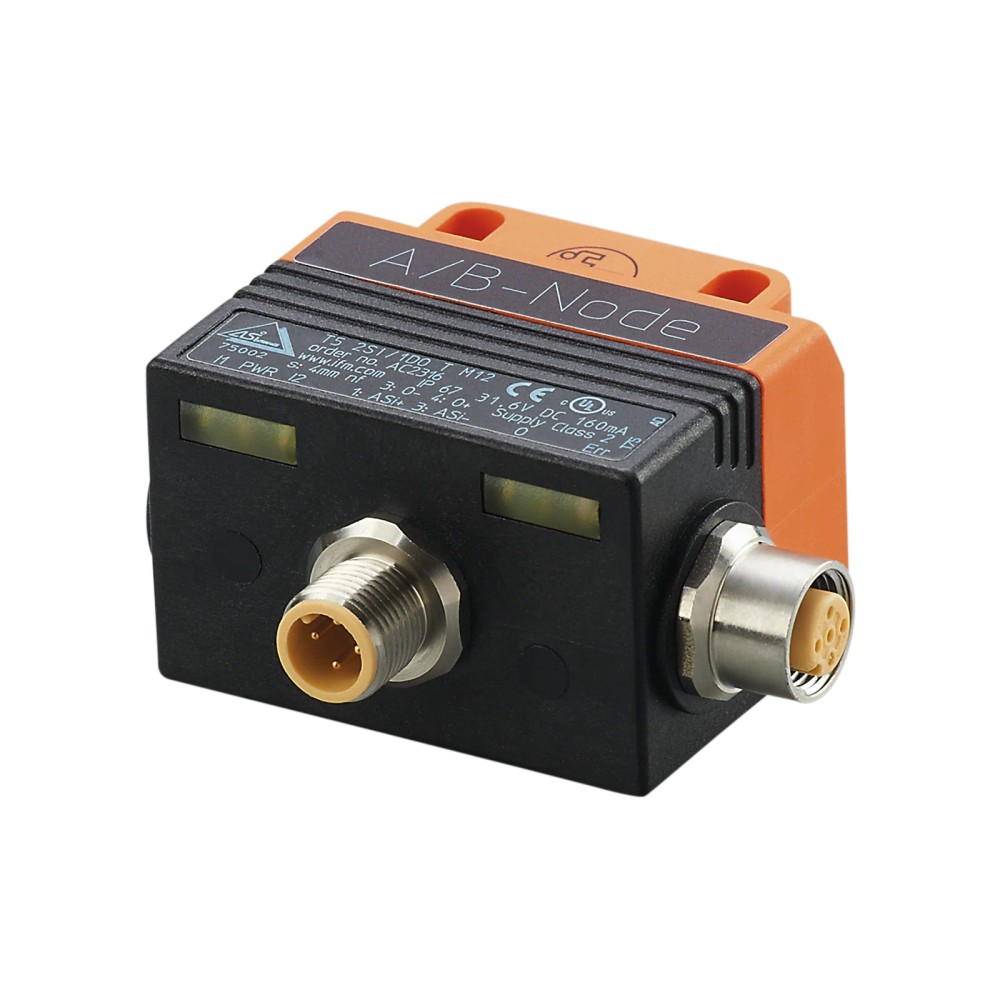

Imagem meramente ilustrativa

R$ 2.261,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC2316
EAN: 4021179003575
NCM do produto: 85365090

Destaques do Produto Protocolo...mais

Fechar menu

Saiba mais sobre: "AC2316 IFM - Sensor AS-Interface Duplo ifm para atuadores pneumáticos M12 IP67 4mm"

Destaques do Produto

Protocolo

AS-Interface, versão 2.1

Tipo de detecção

Duplo; alcance de 4 mm, não embutido

Conexão

M12, codificação A

Proteção do invólucro

IP67

Temperatura ambiente

-20 a 70 °C

Aplicação

Acionamentos pneumáticos oscilantes

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor AS-Interface duplo ifm AC2316 para atuadores pneumáticos oscilantes, M12, IP67, alcance de detecção de 4 mm

O ifm AC2316 é um sensor de posição duplo com comunicação AS-Interface, destinado à detecção e ao controle de atuadores pneumáticos oscilantes. Possui alcance de detecção de 4 mm, conexão M12 e grau de proteção IP67. Opera com alimentação DC e foi especificado para temperatura ambiente de -20 a 70 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AC2316
Tipo	Sensor de posição duplo AS-Interface
Aplicação indicada	Atuadores pneumáticos oscilantes
Conexão elétrica	M12, codificação A
Alcance de detecção	4 mm, não embutido
Grau de proteção	IP67
Temperatura ambiente	-20 a 70 °C
Dimensões	55 x 60 x 35 mm
Tensão de operação	26,5 a 31,6 V DC
Material do invólucro	PBT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de posição e controle de atuadores pneumáticos oscilantes, conforme a aplicação declarada pelo fabricante.
Instalações que utilizem comunicação AS-Interface e atendam aos requisitos elétricos e mecânicos indicados na ficha técnica.
Montagens em que sejam compatíveis o alcance de detecção de 4 mm não embutido, a conexão M12 codificada A e as dimensões do sensor.

⚠ Considere outro se precisa de:

Não selecione este modelo para uma instalação que exija outro protocolo de comunicação sem confirmar a compatibilidade do sistema.
Não escolha o sensor se a geometria de montagem não permitir detecção não embutida a 4 mm ou se as dimensões de 55 x 60 x 35 mm não forem compatíveis.
Não utilize fora da faixa de temperatura ambiente especificada de -20 a 70 °C ou excedendo as condições elétricas informadas pelo fabricante.

APLICAÇÕES E USO

Aplicação declarada: detecção de posição e controle de atuadores pneumáticos oscilantes com comunicação AS-Interface.
Pode ser considerado em uma montagem cujo alvo e geometria permitam a detecção não embutida a 4 mm; valide o posicionamento físico com o desenho dimensional e as instruções do fabricante.
A operação deve respeitar a faixa ambiente de -20 a 70 °C e os limites elétricos especificados. A ficha não detalha condições adicionais de processo ou instalação.

COMO ESCOLHER

Antes de comprar o Sensor AS-Interface duplo ifm AC2316 para atuadores pneumáticos oscilantes, M12, IP67, alcance de detecção de 4 mm, verifique estes pontos:

Quando escolher o AC2316

Escolha-o para detecção de posição e controle de atuadores pneumáticos oscilantes em uma rede AS-Interface, quando os requisitos de conexão M12, alcance não embutido de 4 mm, alimentação e ambiente forem atendidos.

Quando avaliar outro modelo

Procure uma versão diferente se a instalação exigir outro protocolo, outra conexão, outra geometria ou distância de detecção, ou condições ambientais fora da faixa indicada. Confirme os requisitos da aplicação e do sistema no datasheet do fabricante antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm electronic / ifm	Identificação do fabricante conforme cadastro do produto.
Modelo	AC2316	Código do produto e part number.
Designação	DUAL SENSOR T5 2SI 1DO T M12	Designação de modelo informada no cadastro técnico.
Tipo de produto	Sensor AS-Interface duplo para acionamentos pneumáticos oscilantes	Aplicação e função declaradas para o produto.
Função de aplicação	Sensor de posição para atuadores; controle de atuador	Uso indicado na ficha do fabricante.
Categoria	Sensores de posição / AS-Interface	Classificação do produto.

Dados elétricos e comunicação
Função elétrica	AS-i	Interface elétrica e de comunicação indicada na ficha.
Versão AS-i	2.1	Versão do sistema AS-Interface informada.
Tensão de operação	26,5 a 31,6 V DC	Faixa de operação informada; a ficha associa a condição supply class 2 conforme cULus.
Tensão DC máxima	31,6 V DC	Limite máximo especificado.
Consumo de corrente	< 160 mA	Consumo máximo indicado na ficha.
Modo de endereçamento ampliado	Sim	Recurso de endereçamento AS-i informado.
Código ID AS-i	A.E [hex]	Identificação do dispositivo na rede AS-Interface.
Configuração AS-i S-7	7 [hex]	Código de configuração informado para a interface.
Certificado AS-i	75002	Identificação de certificado informada no cadastro técnico.
Normas	EN 50295; EN 61000-6-2	Normas listadas para o produto no cadastro do fabricante.

Detecção e saída
Quantidade de sensores	Duplo	Configuração de detecção declarada no anúncio.
Alcance de detecção	4 mm	Alcance informado para método não embutido.
Método de montagem/detecção	Não embutido	Condição de montagem especificada.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente de saída informado.
Indicação de status	2 LEDs amarelos	Indicação do status de chaveamento.

Conexões elétricas
Tipo de conector	M12	Tipo de conexão elétrica indicado no anúncio.
Conector	1 x M12, codificação A, 4 contatos	Detalhe da conexão informado na ficha técnica.
Soquete	1 x M12, codificação A, 2 contatos	Detalhe da conexão informado na ficha técnica.
Material do bloqueio	Aço inoxidável 1.4305 (303)	Material de bloqueio indicado para conector e soquete.
Número de fios	3 fios	Atributo informado nos dados básicos do anúncio.

Condições ambientais e proteção
Temperatura ambiente	-20 a 70 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP67	Grau de proteção informado para o invólucro.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato indicado no cadastro técnico.
Dimensões	55 x 60 x 35 mm	Dimensões externas informadas.
Material do invólucro	PBT	Material declarado para o invólucro.
Cor	Preto e laranja	Identificação visual informada no anúncio.
Acabamento	Plástico fosco com conectores metálicos	Descrição de acabamento dos dados básicos do anúncio.
Peso	179 g	Peso informado no cadastro do fabricante.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.

Vida útil e classificação
MTTF	310 anos	Valor de MTTF informado no cadastro; não representa garantia nem vida útil assegurada.
NCM	8536.50.90	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• AS-Interface, versão 2.1.

• Modo de endereçamento ampliado: sim.

• Código ID AS-i: A.E [hex]; configuração AS-i S-7 [hex].

Conexões

Elétrica Conexão elétrica M12, codificação A: um conector com 4 contatos e um soquete com 2 contatos. Alimentação DC de 26,5 a 31,6 V; tensão DC máxima informada: 31,6 V. Consumo de corrente inferior a 160 mA; corrente máxima constante da saída de comutação DC: 100 mA. Confirme o pinout e a atribuição dos contatos no datasheet antes de ligar.

Processo Não há conexão de processo indicada na ficha. A montagem é mecânica no atuador; o invólucro é retangular e o método de detecção é não embutido. A ficha informa dimensões de 55 x 60 x 35 mm e alcance de 4 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema AS-Interface versão 2.1 que aceite o endereçamento ampliado e os códigos informados	✓	A ficha identifica AS-Interface 2.1, endereçamento ampliado e códigos ID/configuração correspondentes.
Atuador pneumático oscilante cuja montagem permita posicionamento e detecção não embutida a 4 mm	✓	A aplicação declarada é para acionamentos pneumáticos oscilantes; o alcance especificado é 4 mm, não embutido.
Instalação com conexão elétrica M12 codificada A e alimentação DC dentro da faixa especificada	✓	A ficha informa M12 codificada A e tensão de operação de 26,5 a 31,6 V DC.
Sistema que requer comunicação diferente de AS-Interface	✗	O produto é identificado como sensor AS-Interface; não há outro protocolo especificado.
Montagem que exija alcance diferente de 4 mm ou detecção embutida	✗	A ficha declara alcance de 4 mm e método de montagem/detecção não embutido.
Ambiente com temperatura fora de -20 a 70 °C	✗	A faixa de temperatura ambiente informada é de -20 a 70 °C.

INSTALAÇÃO

Como instalar o Sensor AS-Interface duplo ifm AC2316 para atuadores pneumáticos oscilantes, M12, IP67, alcance de detecção de 4 mm

Confirme no datasheet que o modelo AC2316, a comunicação AS-Interface e os códigos de configuração são compatíveis com o sistema de controle.
Verifique espaço de montagem, dimensões do sensor e posição do alvo em relação ao alcance não embutido especificado.
Monte o sensor no atuador utilizando os pontos de fixação previstos e os acessórios fornecidos; não force o invólucro nem os conectores.
Conecte os cabos às conexões M12 codificadas A conforme o pinout oficial do fabricante; não deduza a função dos contatos apenas pela quantidade de pinos.
Verifique a alimentação DC e a configuração/endereço AS-Interface antes de energizar, respeitando os limites elétricos da ficha.
Após energizar, confira os LEDs de status de chaveamento e valide a detecção durante o curso do atuador.

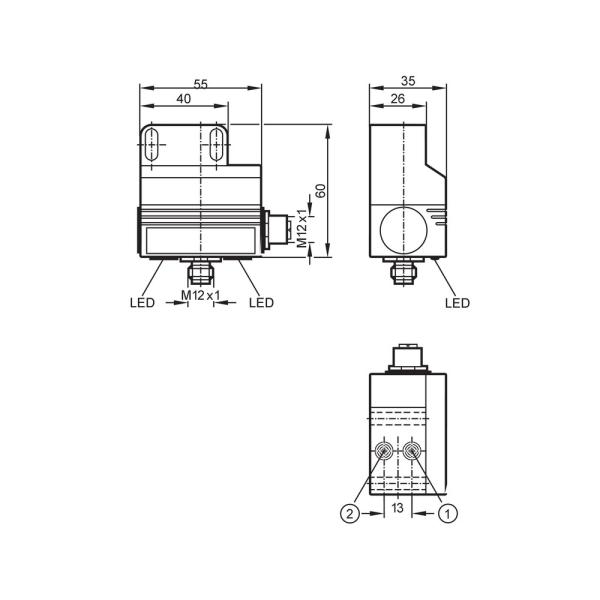

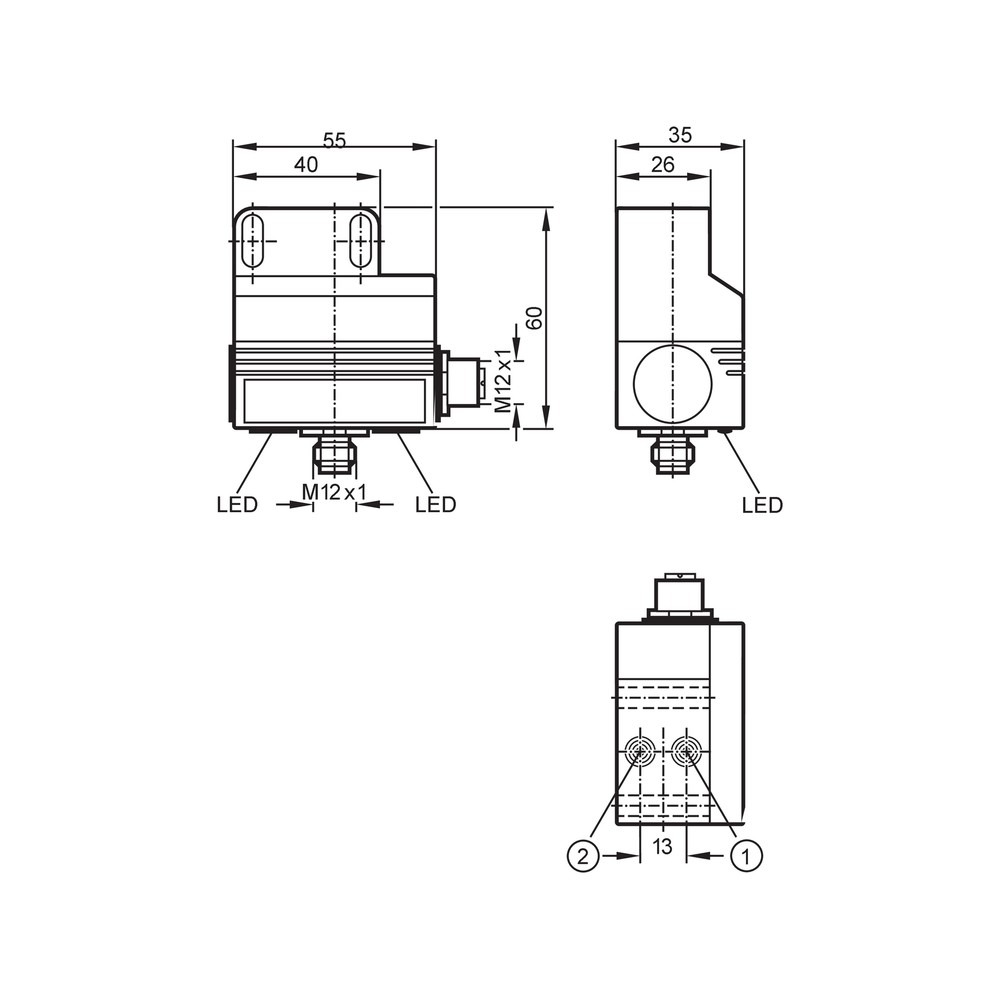

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Arruela de proteção para IND: 1 unidade, 39,5 x 17,5 x 1 mm, E11310.
Parafusos de sextavado interno: 2 unidades, M5 x 35 mm.
Arruelas: 2 unidades.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não aparece ou não comunica na rede AS-Interface.	Possível divergência de alimentação, endereço, configuração AS-i ou ligação elétrica.	Verifique tensão e conexões conforme o datasheet; confira o endereço e os códigos AS-i configurados no mestre e compare com os dados do AC2316.
O status de chaveamento não muda durante o movimento do atuador.	O alvo pode estar fora da posição de detecção ou além do alcance especificado.	Confira o alinhamento e a distância física do alvo; valide a montagem não embutida e o alcance de 4 mm conforme a ficha.
A comunicação ou o chaveamento é intermitente.	Conexão M12 mal encaixada ou contato/cabeamento com problema.	Com o circuito desenergizado conforme os procedimentos da instalação, inspecione o encaixe e o estado das conexões M12; compare a ligação com o pinout oficial.
O sensor deixa de operar após variação de temperatura ou exposição ambiental.	Condição de operação fora dos limites ambientais especificados ou instalação que não preserva a proteção do conjunto.	Meça a temperatura ambiente e inspecione invólucro, conectores e acoplamentos; compare as condições observadas com os limites e orientações do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AC2316 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AC2316 e para que tipo de equipamento ele serve?

É um sensor de posição duplo AS-Interface destinado a atuadores pneumáticos oscilantes. A ficha também descreve sua função como controle de atuador.

O que vem junto com o sensor?

A ficha lista uma arruela de proteção E11310, dois parafusos de sextavado interno M5 x 35 mm e duas arruelas. A embalagem é indicada como uma peça.

Ele funciona em uma rede que não seja AS-Interface?

A ficha identifica o AC2316 como dispositivo AS-Interface versão 2.1 e não especifica outro protocolo. Para outra rede, confirme a compatibilidade com o fabricante e o sistema de controle.

Posso usar esse modelo se preciso de detecção embutida?

A ficha informa método não embutido e alcance de 4 mm. Portanto, não corresponde a uma exigência de detecção embutida.

O sensor não aparece no mestre AS-i; o que devo verificar antes de trocar?

Verifique a alimentação, as conexões M12, o endereço e a configuração AS-i no mestre. Compare também os códigos ID e de configuração do produto com os parâmetros esperados pelo sistema.

O LED não muda quando o atuador se movimenta; qual pode ser a causa?

Uma causa possível é o alvo estar fora da posição de detecção. Verifique alinhamento, montagem e distância em relação ao alcance especificado antes de substituir o sensor.

É melhor comprar o sensor completo ou apenas os parafusos e arruelas?

A ficha descreve o AC2316 como uma unidade e lista os elementos de fixação incluídos. Se a necessidade for somente reposição de um acessório, confirme separadamente o código e a disponibilidade da peça com o fabricante.

Como escolher entre este modelo e um sensor de outra tecnologia?

Escolha o AC2316 quando a aplicação exigir sensor duplo AS-Interface para atuador pneumático oscilante e os requisitos de montagem e alimentação forem compatíveis. Para outro protocolo ou princípio de detecção, compare a especificação da alternativa com os requisitos do sistema.

Que cuidados devo ter ao instalar o sensor no atuador?

Confira dimensões e alinhamento do alvo, respeite a condição não embutida e consulte o datasheet para ligação dos contatos M12. Após a montagem, verifique a comunicação e o status indicado pelos LEDs.

Existe vídeo de instalação ou pinout separado disponível?

Não há vídeo indicado nos dados do produto. O datasheet do fabricante está disponível e deve ser consultado para os detalhes de conexão e instalação.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Interface de comunicação indicada para o sensor e para integração em uma rede AS-i.

Endereçamento ampliado

Modo de endereçamento AS-i identificado como disponível para este dispositivo.

Alcance de detecção

Distância de detecção especificada para a montagem não embutida do sensor.

IP67

Grau de proteção declarado para o invólucro do produto.

MTTF

Tempo médio até falha informado como dado de confiabilidade; não deve ser interpretado como garantia ou vida útil assegurada.
