Sensor AS-Interface Duplo IFM AC2316

Pré-visualizar: AC2316 IFM - Sensor AS-Interface Duplo IFM Atuadores Pneumáticos M12, 4mm, IP67

AC2316 IFM - Sensor AS-Interface Duplo IFM Atuadores Pneumáticos M12, 4mm, IP67

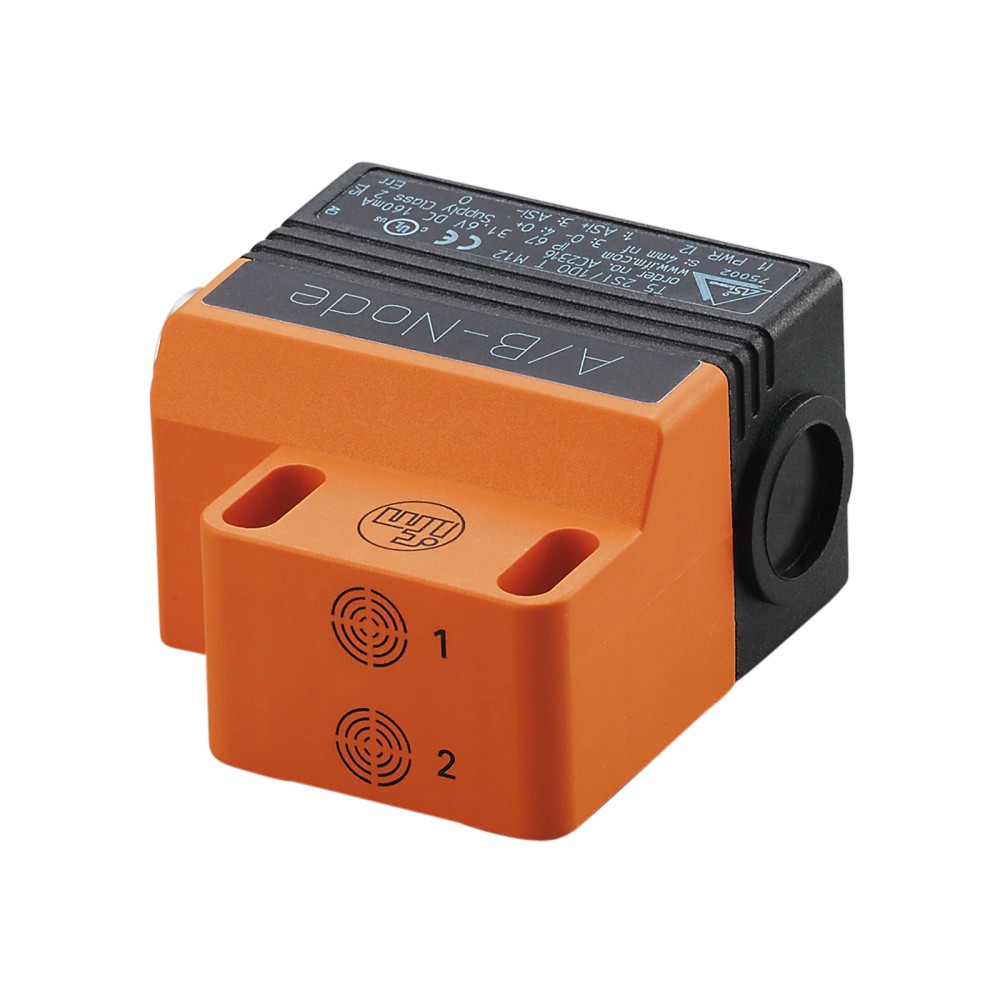

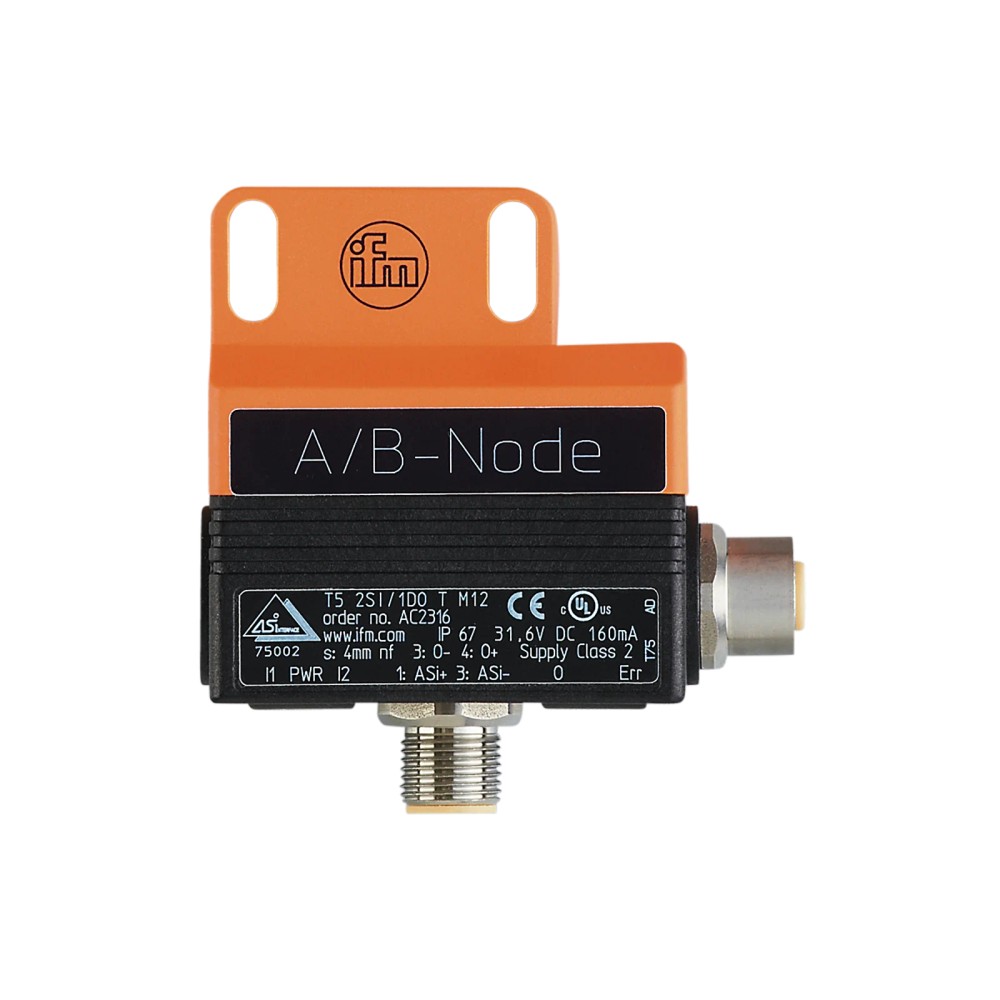

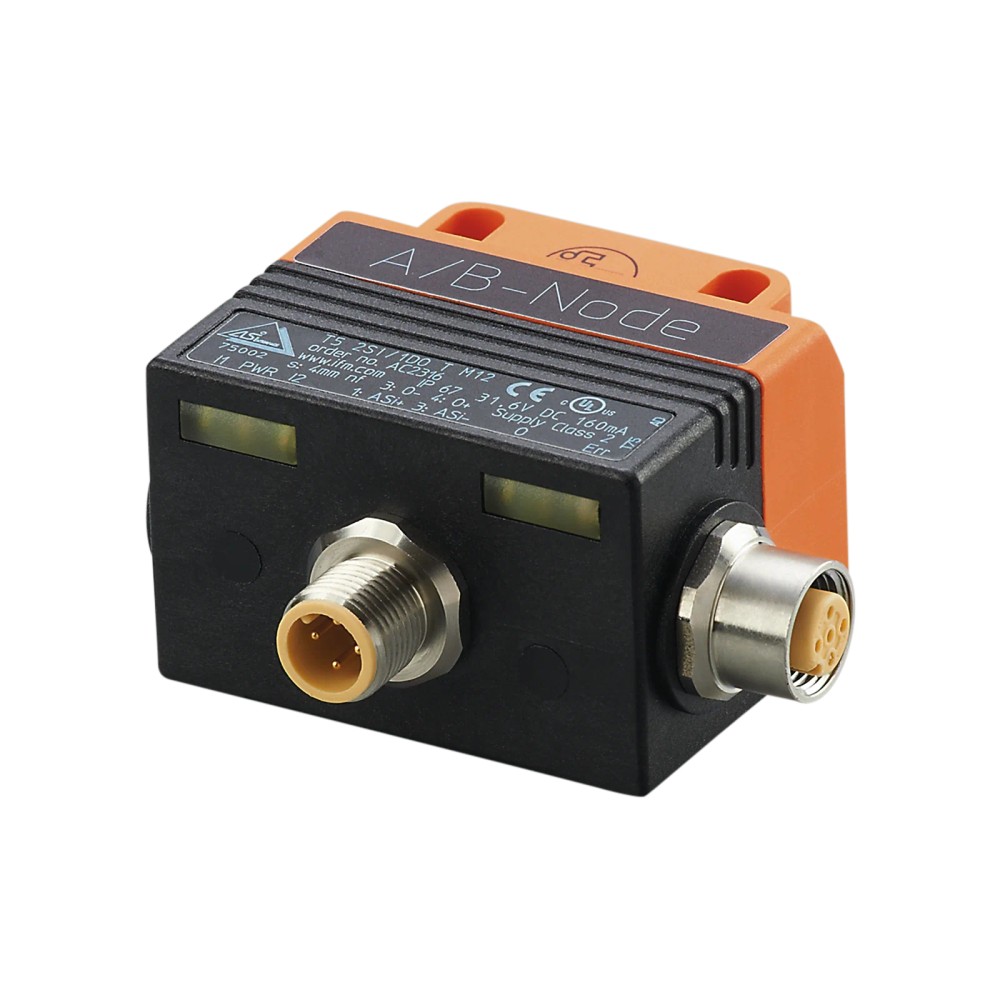

Imagem meramente ilustrativa

R$ 2.261,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC2316
EAN: 4021179003575
NCM do produto: 85365090

Destaques do Produto Protocolo AS-i...mais

Fechar menu

Saiba mais sobre: "AC2316 IFM - Sensor AS-Interface Duplo IFM Atuadores Pneumáticos M12, 4mm, IP67"

Destaques do Produto

Protocolo

AS-i

Aplicação

Atuadores pneumáticos oscilantes

Número de sensores

Duplo

Alimentação

26,5 a 31,6 V DC

Conexão

M12, codificação A

Alcance

4 mm, não embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor AS-Interface duplo IFM AC2316 para acionamentos pneumáticos oscilantes, M12, alcance de detecção de 4 mm, IP67

O IFM AC2316 é um sensor duplo AS-Interface para detecção de posição e retroalimentação de atuadores pneumáticos oscilantes. Possui alcance de detecção de 4 mm, conexão M12 e grau de proteção IP67. Opera com alimentação DC de 26,5 a 31,6 V e temperatura ambiente de -20 a 70 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AC2316
Tipo	Sensor duplo AS-Interface para acionamentos pneumáticos oscilantes
Protocolo	AS-i, versão 2.1
Conexão elétrica	M12; ficha indica conector de 4 contatos e soquete de 2 contatos, ambos com codificação A
Alcance de detecção	4 mm, não embutido
Alimentação	26,5 a 31,6 V DC
Grau de proteção	IP67
Temperatura ambiente	-20 a 70 °C
Dimensões	55 x 60 x 35 mm
Material do invólucro	PBT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de posição e controle de atuadores pneumáticos oscilantes com interface AS-i.
Aplicações cujo sistema aceite sensor duplo AS-i, alimentação dentro de 26,5 a 31,6 V DC e conexão M12 conforme os dados do produto.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir um sensor de protocolo diferente de AS-i ou alimentação fora da faixa especificada; a ficha não confirma compatibilidade nesses casos.
Não usar como sensor de distância de longo alcance: a detecção especificada é de 4 mm e não embutida.

APLICAÇÕES E USO

Uso especificado: detecção de posição e controle de atuadores pneumáticos oscilantes com comunicação AS-i.
Pode ser avaliado em sistemas de retroalimentação do atuador quando a montagem permite detecção não embutida a 4 mm e as condições elétricas e ambientais correspondem à ficha.
A faixa de temperatura ambiente especificada é de -20 a 70 °C; condições fora dessa faixa não estão confirmadas pelos dados disponíveis.

COMO ESCOLHER

Antes de comprar o Sensor AS-Interface duplo IFM AC2316 para acionamentos pneumáticos oscilantes, M12, alcance de detecção de 4 mm, IP67, verifique estes pontos:

Escolha o AC2316

Quando a aplicação exigir detecção dupla de posição em acionamento pneumático oscilante, comunicação AS-i e alcance de detecção de 4 mm não embutido.

Verifique outra configuração

Se o controlador exigir outro protocolo, se a tensão disponível estiver fora de 26,5 a 31,6 V DC ou se a geometria de montagem não atender às dimensões e ao método não embutido, confirme uma opção compatível com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	AC2316; DUAL SENSOR T5 2SI 1DO T M12	Identificação do produto conforme ficha do anúncio e designação do modelo.
Marca	IFM / ifm electronic	Fabricante informado para o produto.
Tipo de sensor	Sensor AS-Interface duplo	Sensor de posição e controle de atuador.
Aplicação	Acionamentos pneumáticos oscilantes	Aplicação declarada para o produto.
Descrição técnica	Sensor duplo para retroalimentação do atuador	Função informada no anúncio.
Categoria de produto	Sensores de posição / AS-Interface	Classificação do produto no catálogo.

Interface e comunicação
Protocolo	AS-i	Interface de comunicação especificada.
Versão AS-i	2.1	Versão informada nos dados do produto.
Modo de endereçamento ampliado	Sim	Recurso de endereçamento indicado na ficha.
Código ID AS-i	A.E [hex]	Identificação AS-i informada pelo fabricante.
Configuração AS-i	7 [hex]	Configuração informada na ficha.
Certificado AS-i	75002	Número de certificado registrado nos dados do produto.

Dados elétricos
Tipo de corrente	DC	Tipo de corrente especificado.
Tensão de operação	26,5 a 31,6 V DC	Faixa de operação informada; a ficha também indica classe de alimentação 2 conforme cULus.
Tensão DC máxima	31,6 V	Limite superior informado nos dados do produto.
Consumo de corrente	< 160 mA	Valor de consumo indicado na ficha.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo especificado para a saída de comutação.
Número de fios	3 fios	Dado de ligação indicado no anúncio; consultar o esquema do fabricante para a pinagem.

Detecção e saídas
Quantidade de sensores	Duplo	Configuração de dois sensores indicada para retroalimentação do atuador.
Alcance de detecção	4 mm	Alcance especificado para montagem não embutida.
Método de montagem	Não embutido	Condição de montagem associada à especificação de detecção.
Indicação de chaveamento	2 x LED amarelo	Indicação de status de chaveamento informada na ficha.

Conexões elétricas
Conector	1 x M12, codificação A, 4 contatos	Dados da conexão elétrica do conector.
Soquete	1 x M12, codificação A, 2 contatos	Dados da conexão elétrica do soquete.
Material de bloqueio	Aço inoxidável 1.4305 / 303	Material indicado para o bloqueio das conexões M12.

Condições ambientais e proteção
Grau de proteção	IP67	Classificação de proteção informada para o produto.
Temperatura ambiente	-20 a 70 °C	Faixa de temperatura ambiente especificada.
Normas	EN 50295; EN 61000-6-2	Normas registradas nos dados do produto.

Dados mecânicos
Dimensões	55 x 60 x 35 mm	Dimensões informadas para o invólucro.
Formato do invólucro	Retangular	Formato indicado na ficha.
Material do invólucro	PBT	Material indicado para o invólucro.
Peso	179 g	Peso informado no catálogo.
Quantidade por embalagem	1 peça	Quantidade indicada nos dados do produto.
Material incluído	1 arandela de proteção para IND, 39,5 x 17,5 x 1 mm, E11310; 2 parafusos de sextavado interno M5 x 35 mm; 2 arruelas	Acessórios e fixadores indicados nos dados do produto.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i), versão 2.1.

• Modo de endereçamento ampliado: sim. Código ID AS-i: A.E [hex]; configuração AS-i: 7 [hex].

Conexões

Elétrica Conexão M12, codificação A. A ficha informa 1 conector M12 de 4 contatos e 1 soquete M12 de 2 contatos. Alimentação de 26,5 a 31,6 V DC; confirmar o esquema de pinos no datasheet antes de conectar.

Processo Não há conexão de processo indicada; o produto é instalado como sensor de posição em atuador pneumático oscilante. A montagem é não embutida, com alcance de detecção de 4 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Atuador pneumático oscilante com interface AS-i e montagem compatível com detecção não embutida	✓	Corresponde à aplicação declarada e ao método de detecção do produto; validar posição física e distância de detecção de 4 mm.
Sistema de controle que aceita AS-i versão 2.1 e alimentação DC entre 26,5 e 31,6 V	✓	Protocolo e faixa de tensão correspondem às especificações informadas.
Sistema que exige comunicação diferente de AS-i	✗	A interface especificada para este sensor é AS-i; não há evidência de suporte a outro protocolo.
Aplicação que exige detecção a distância maior que 4 mm	✗	O alcance especificado é 4 mm, não embutido.
Instalação cuja conexão M12 ou pinagem não corresponde às interfaces informadas	✗	A ficha informa conexões M12 codificadas A com contagens de contatos distintas; verificar conexão e pinagem antes da integração.

INSTALAÇÃO

Como instalar o Sensor AS-Interface duplo IFM AC2316 para acionamentos pneumáticos oscilantes, M12, alcance de detecção de 4 mm, IP67

Confirme que o atuador pneumático oscilante e o sistema de controle utilizam a interface AS-i prevista para o AC2316.
Verifique se a alimentação DC está entre 26,5 e 31,6 V e se as conexões M12 codificadas A correspondem às interfaces da instalação.
Confira no datasheet a pinagem do conector M12 de 4 contatos e do soquete M12 de 2 contatos antes de realizar a ligação.
Posicione o sensor conforme o desenho dimensional e a condição de montagem não embutida; mantenha a distância de detecção dentro do alcance de 4 mm.
Fixe o sensor utilizando os elementos de montagem indicados na documentação e sem alterar a posição relativa necessária à detecção.
Energize o sistema e confira o estado dos dois LEDs amarelos e a comunicação AS-i; valide a sinalização de posição no controlador.

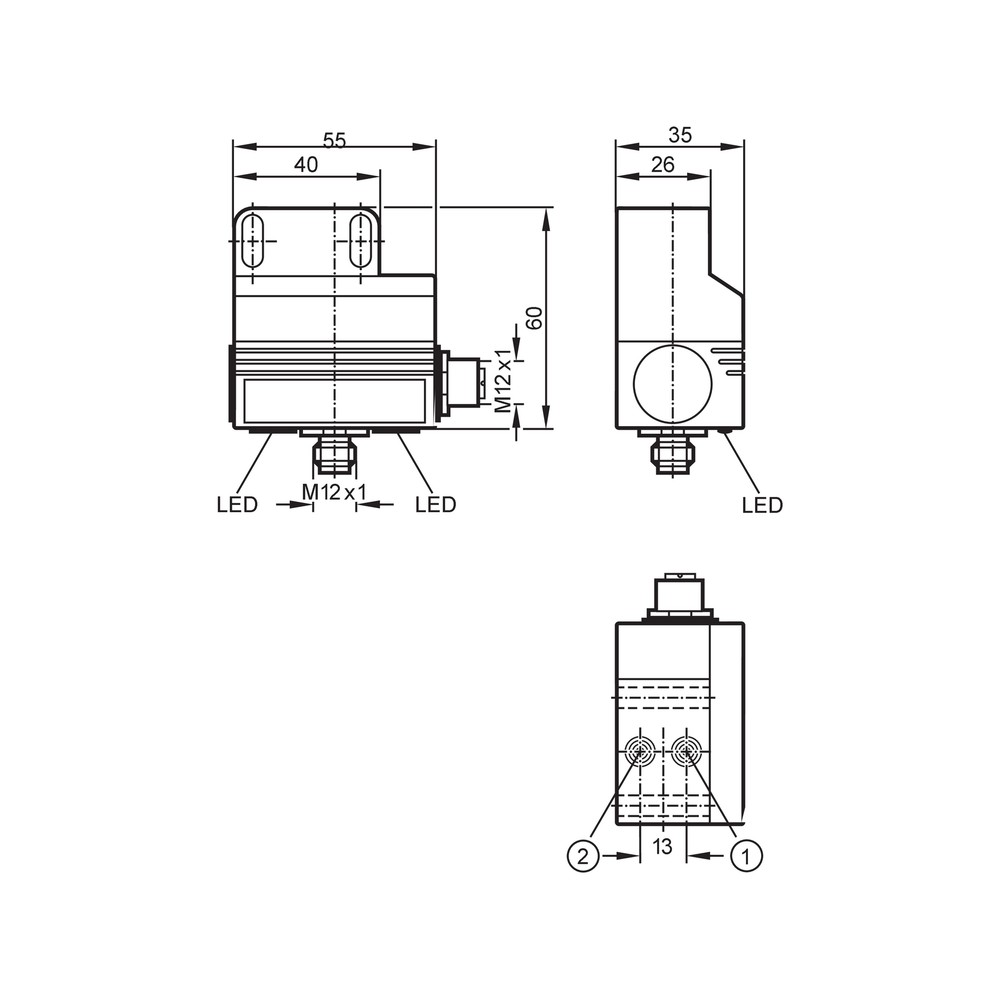

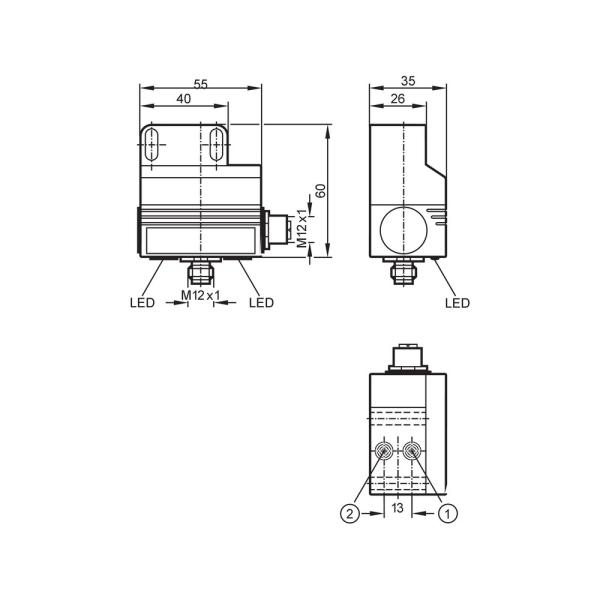

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

1 arandela de proteção para IND, 39,5 x 17,5 x 1 mm, código E11310.
2 parafusos de sextavado interno M5 x 35 mm.
2 arruelas.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece o sensor na rede.	Possível incompatibilidade de protocolo, endereçamento ou ligação AS-i.	Confirme que o sistema utiliza AS-i, revise o endereçamento e a configuração do dispositivo conforme o datasheet e verifique alimentação e conexões.
A posição do atuador não é sinalizada de forma consistente.	Distância ou alinhamento de montagem fora da condição de detecção não embutida de 4 mm.	Confira a posição física do sensor em relação ao atuador e meça a distância de detecção, consultando o desenho e as instruções do fabricante.
Os LEDs de chaveamento não indicam o estado esperado.	Possível ausência de alimentação dentro da faixa especificada ou condição de detecção não atingida.	Meça a alimentação DC nos limites de 26,5 a 31,6 V e verifique o posicionamento do sensor e a indicação descrita no datasheet.
O sensor não estabelece conexão elétrica após a montagem.	Conexão M12, codificação, número de contatos ou pinagem incompatível com o chicote utilizado.	Compare conector e soquete com as especificações de 4 e 2 contatos e confira a pinagem no documento do fabricante antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AC2316 em português (Datasheet) Desenho em escala AC2316 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM AC2316 e em que equipamento ele é usado?

É um sensor duplo de posição com interface AS-i, destinado a atuadores pneumáticos oscilantes. A ficha também descreve sua função como retroalimentação e controle do atuador.

Quais conexões e alimentação preciso conferir antes de comprar?

O produto informa conexões M12 codificadas A: conector de 4 contatos e soquete de 2 contatos. A alimentação especificada é de 26,5 a 31,6 V DC; confirme a pinagem no datasheet.

O AC2316 serve para um sistema que não usa AS-i?

A ficha especifica AS-i, versão 2.1, e não indica suporte a outro protocolo. Para uma rede diferente, selecione um dispositivo cuja interface esteja documentada para essa rede.

Ele serve para detectar objetos a mais de 4 mm?

Não conforme o alcance informado: a detecção é de 4 mm e não embutida. A ficha não especifica alcance maior.

O que verificar se o sensor não aparece no controlador?

Verifique primeiro se o controlador utiliza AS-i, se a alimentação está na faixa especificada e se endereçamento e ligações correspondem ao esquema do fabricante. Confira também as conexões M12 e a pinagem.

O que pode causar leitura de posição intermitente no atuador?

Uma distância ou posição de montagem fora da condição não embutida de 4 mm pode impedir a detecção esperada. Confira o alinhamento e a posição de montagem usando o desenho e as instruções do fabricante.

Este produto já vem com os elementos de fixação?

Os dados do produto listam uma arandela de proteção E11310, dois parafusos de sextavado interno M5 x 35 mm e duas arruelas. A embalagem é indicada como uma peça.

Quando escolher o AC2316 em vez de outro sensor?

Escolha-o quando a aplicação exigir sensor duplo AS-i para atuador pneumático oscilante, com detecção não embutida de 4 mm. Se o sistema exigir outro protocolo ou uma distância diferente, compare com um modelo cuja ficha confirme esses requisitos.

Como devo conferir a instalação antes de energizar?

Confirme a montagem física, a correspondência das conexões M12 e a pinagem no datasheet. Verifique também a alimentação DC entre 26,5 e 31,6 V.

O que indica que a alimentação está fora da especificação?

Uma tensão abaixo de 26,5 V ou acima de 31,6 V está fora da faixa de operação informada. Meça a tensão no ponto de ligação e confira a instalação conforme o esquema do fabricante.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Interface de comunicação industrial especificada para o sensor.

Alcance de detecção

Distância especificada para a detecção do alvo pelo sensor.

Montagem não embutida

Condição de instalação indicada para o método de detecção deste sensor.

Grau de proteção IP67

Classificação de proteção do invólucro indicada na ficha do produto.

M12, codificação A

Tipo e codificação das conexões elétricas descritas para conector e soquete.
