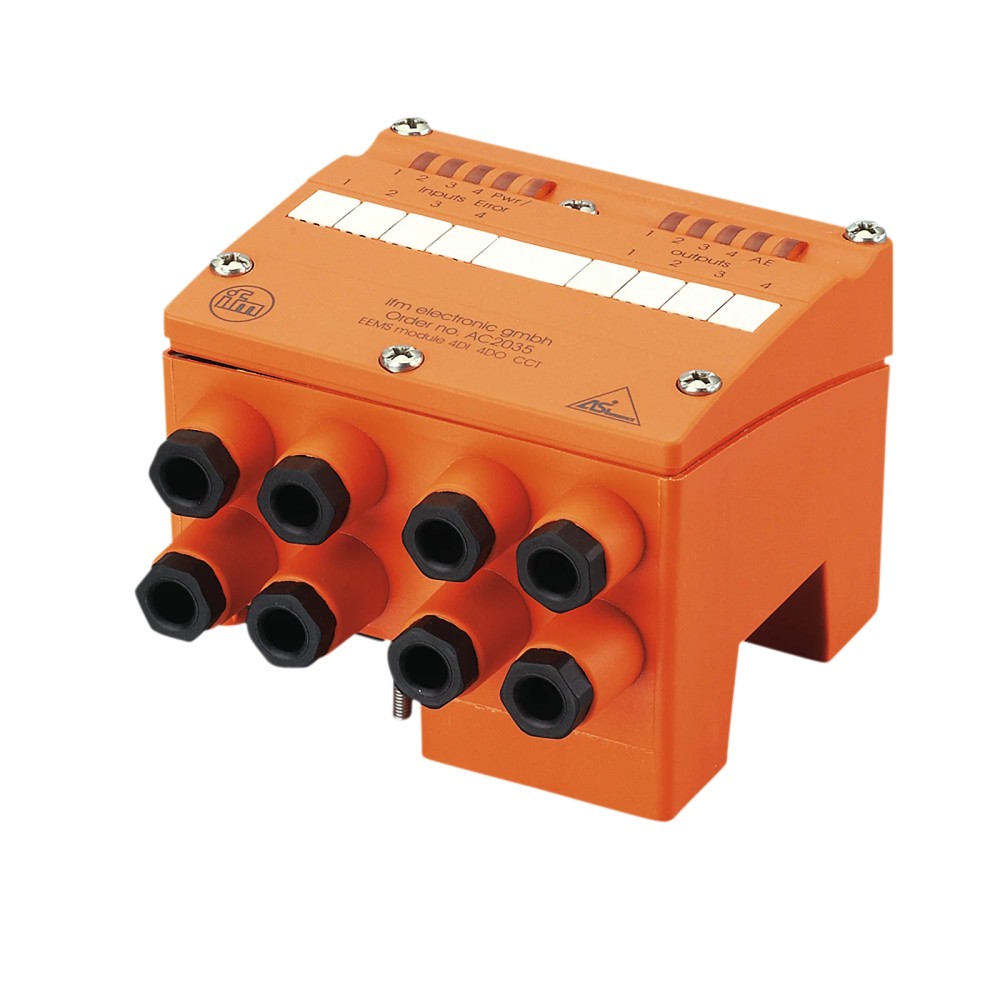

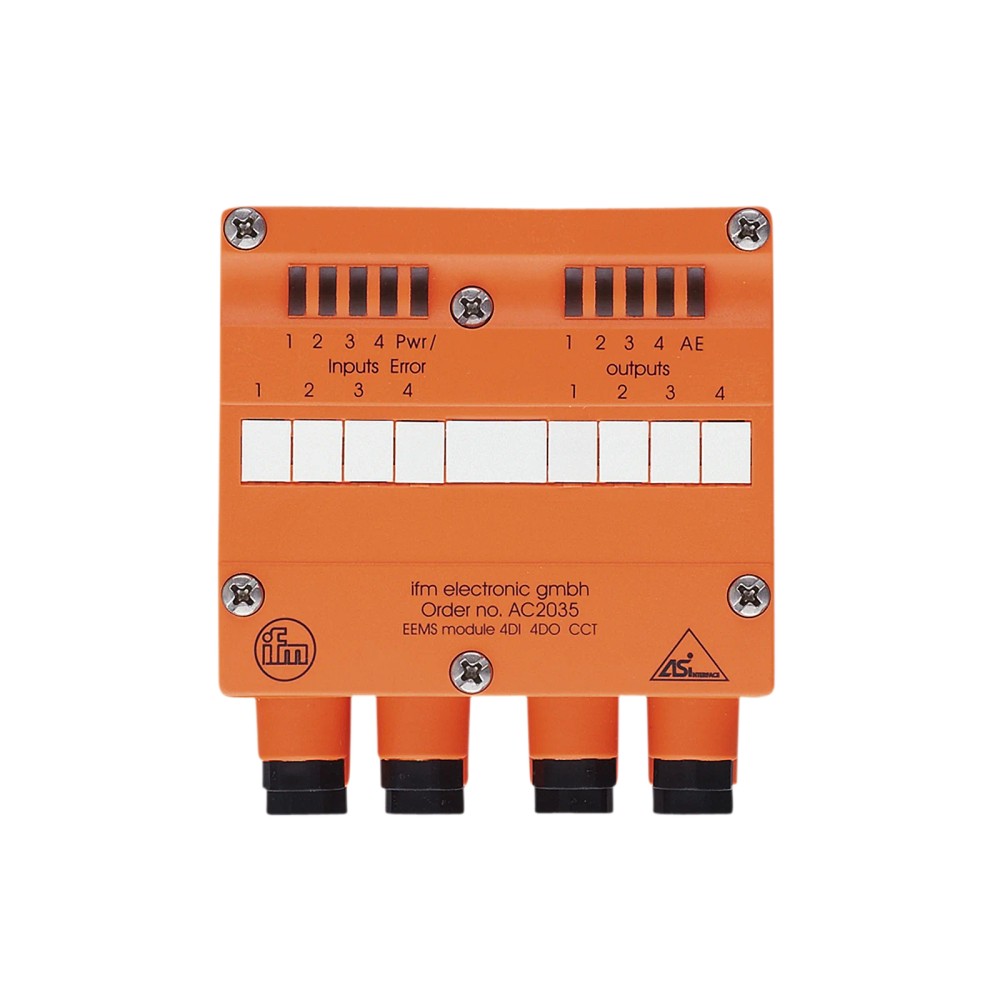

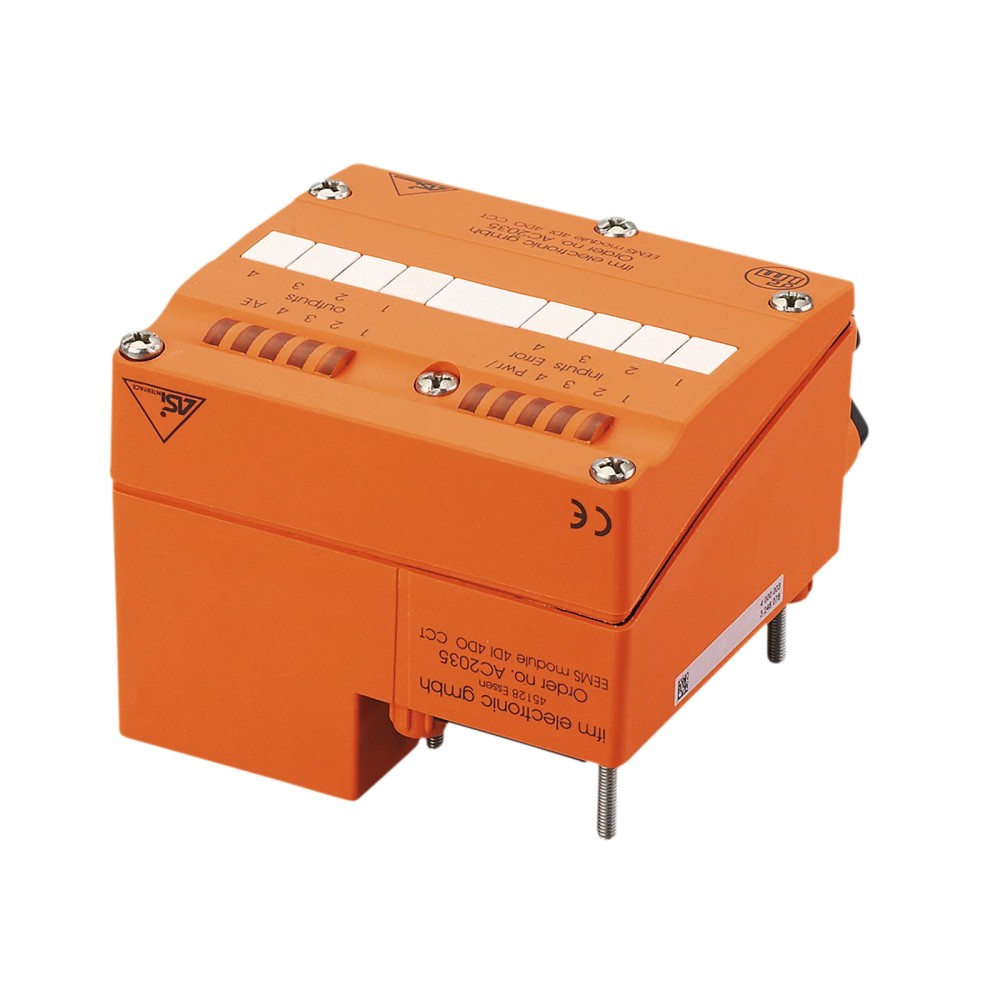

Sobre o Módulo universal AS-Interface ifm AC2035, 4 entradas digitais e 4 saídas digitais, IP65, montagem em campo

O ifm AC2035 é um módulo universal de entrada/saída para sistemas AS-Interface, destinado à montagem em campo. Reúne 4 entradas digitais PNP e 4 saídas digitais, com conexão por terminais e proteção IP65. Opera com alimentação AS-i e alimentação AUX para os atuadores das saídas; cada saída admite até 1000 mA, conforme a ficha técnica.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AC2035
Protocolo	AS-Interface (AS-i); perfil S-7.F.F
Entradas digitais	4; circuito PNP
Saídas digitais	4; até 1000 mA por saída (DC-12 / DC-13)
Grau de proteção	IP65
Conexão elétrica	Terminais; grampos de gaiola de mola
Tensão de operação AS-i	26,5...31,6 V DC
Dimensões	102 x 91 x 71 mm
Temperatura ambiente	-25...60 °C
Montagem/interface	Montagem em campo; interface AS-i para bases FC-E ou SC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas AS-i que necessitem de 4 entradas digitais PNP e 4 saídas digitais em montagem de campo.
Instalações cuja configuração aceite o perfil AS-i S-7.F.F e mestre AS-i M2, M3 ou M4.
Aplicações compatíveis com IP65 e com a faixa de temperatura ambiente de -25...60 °C.
Aplicações em que a carga de cada saída não exceda 1000 mA e a capacidade de carga total não exceda 4 A.

⚠ Considere outro se precisa de:

Não selecione para uma rede que não seja AS-i ou cujo mestre não aceite os perfis indicados na ficha.
Não utilize quando as entradas requeridas não forem compatíveis com circuito PNP.
Não aplique carga acima de 1000 mA em uma saída ou acima de 4 A no total.
Não instale fora da faixa de temperatura ambiente especificada ou em condições que exijam grau de proteção superior a IP65.

APLICAÇÕES E USO

Uso especificado: montagem em campo como módulo universal AS-i com quatro entradas digitais e quatro saídas digitais.
Em uma aplicação de aquisição de sinais, as entradas PNP podem receber sinais digitais compatíveis com os níveis e correntes descritos na ficha; verifique a interface do sensor e a alimentação AS-i antes da ligação.
Em uma aplicação de acionamento, as saídas são alimentadas por AUX; respeite o limite de 1000 mA por saída e a capacidade total de 4 A.
A instalação deve respeitar a faixa ambiente de -25...60 °C e o grau de proteção IP65. A adequação a outras condições ambientais não é estabelecida pelos dados disponíveis.
A integração pressupõe rede AS-i e perfil de módulo S-7.F.F; a compatibilidade do mestre deve ser confirmada conforme os perfis M2, M3 ou M4 informados.

COMO ESCOLHER

Antes de comprar o Módulo universal AS-Interface ifm AC2035, 4 entradas digitais e 4 saídas digitais, IP65, montagem em campo, verifique estes pontos:

Escolha o AC2035 quando

A arquitetura for AS-i e precisar de quatro entradas digitais PNP e quatro saídas digitais, com montagem em campo, conexão por terminais e perfil S-7.F.F. Confirme também a compatibilidade do mestre AS-i e os limites de corrente das saídas.

Avalie outra configuração quando

A rede não for AS-i, forem necessários outros tipos ou quantidades de E/S, entradas que não sejam PNP, corrente por saída acima de 1000 mA, carga total acima de 4 A ou proteção ambiental superior a IP65. A ficha disponível não identifica modelos alternativos; consulte a documentação ifm para selecionar uma versão apropriada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	AC2035	Referência do produto ifm.
Tipo de produto	Módulo universal AS-Interface	Função declarada para integração de entradas e saídas em rede AS-i.
Descrição técnica	Módulo de entrada/saída AS-i; EEMS/Module/4DI/4DO/T/CCT; terminais	Descrição técnica fornecida na ficha do produto.
Aplicação	Montagem em campo	Tipo de montagem/aplicação informado.
Categoria	Comunicação industrial	Classificação do produto no anúncio.

Comunicação e interface
Protocolo	AS-Interface (AS-i)	Interface de comunicação especificada.
Perfil AS-i	S-7.F.F	Perfil declarado do módulo.
Código ID AS-i [hex]	F.F	Identificação do módulo na rede AS-i.
Configuração da AS-i E/S [hex]	7	Configuração de E/S informada na ficha.
Perfis de mestre AS-i	M2; M3; M4	Perfis de mestre listados como compatíveis na ficha.
Conexão do módulo	Cabo chato	Tipo de conexão do módulo informado.
Interface para bases	FC-E ou SC	Tipo de montagem/interface indicado pelo fabricante.
Watchdog integrado	Sim	Recurso integrado declarado na ficha.

Alimentação e dados elétricos
Tensão DC nominal	24 V	Valor nominal indicado para a alimentação DC/PELV.
Tensão de operação	26,5...31,6 V DC	Faixa de operação especificada para a interface.
Fontes de alimentação	20...30 V	Faixa de fontes de alimentação indicada na ficha; conferir a aplicação e o esquema do fabricante.
Consumo máximo de corrente da interface AS	230 mA	Consumo máximo informado para a interface AS.
Isolamento elétrico	Sim	A ficha declara separação elétrica; as entradas e saídas devem ser isoladas eletricamente.
Separação elétrica	Sim	Observação da ficha: entradas e saídas devem ser isoladas eletricamente.

Entradas digitais
Quantidade de entradas digitais	4	Número de canais de entrada.
Circuito de entrada	PNP	Tipo de circuito especificado para as entradas digitais.
Alimentação de sensor das entradas	AS-i	Origem da alimentação dos sensores indicada na ficha.
Capacidade de carga máxima total das entradas	200 mA	Limite de carga total especificado para as entradas.
Corrente de entrada Low	< 3 mA	Condição de nível Low informada.
Corrente de entrada High	> 5 mA	Condição de nível High informada.
Nível de comutação High	> 10 V	Nível de comutação High especificado.
Proteção contra curto-circuito nas entradas digitais	Sim	Recurso de proteção declarado para as entradas.

Saídas digitais
Quantidade de saídas digitais	4	Número de canais de saída.
Alimentação dos atuadores para as saídas	AUX	Origem da alimentação dos atuadores indicada na ficha.
Carga máxima por saída	1000 mA (DC-12 / DC-13)	Corrente máxima declarada para cada saída nas categorias de utilização indicadas.
Capacidade de carga total	4 A	Limite total informado para as saídas.
Proteção contra curto-circuito	Sim	Proteção contra curto-circuito declarada na ficha.

Conexões e montagem elétrica
Tipo de conexão elétrica	Terminais; grampos de gaiola de mola	Tipo de ligação elétrica declarado.
Contato para subparte do módulo	Pinos de contato para FK-E / PG	Conexão de contato descrita nos dados do produto.
Conexão do módulo	Cabo chato	Conexão do módulo especificada; consultar documentação para montagem e atribuição dos condutores.

Condições ambientais e proteção
Grau de proteção	IP65	Grau de proteção declarado para o produto; não implica proteção acima dessa classificação.
Temperatura ambiente	-25...60 °C	Faixa de temperatura ambiente de operação informada.
Norma EMC	EN 50295	Norma EMC indicada na ficha do produto.

Dados mecânicos e materiais
Dimensões	102 x 91 x 71 mm	Dimensões informadas para o produto.
Peso	317 g	Peso declarado nos dados do catálogo.
Formato do invólucro	Retangular	Formato do invólucro informado.
Materiais do invólucro	PA 6-GF30; 1.4305 (aço inoxidável / 303)	Materiais listados na ficha.
Tipo de montagem	Interface AS-i para bases FC-E ou SC	Interface de montagem indicada pelo fabricante.

Displays e elementos de operação
Display de função	LED amarelo	Indicação visual de função informada.
Display de operação	LED verde	Indicação visual de operação informada.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i).

• Perfil AS-i do módulo: S-7.F.F; código ID AS-i: F.F; configuração AS-i E/S: 7.

• Perfis de mestre AS-i informados: M2, M3 e M4.

Conexões

Elétrica Terminais com grampos de gaiola de mola; conexão do módulo por cabo chato. A ficha também identifica pinos de contato para a subparte do módulo FK-E / PG. Entradas digitais PNP; alimentação dos sensores das entradas por AS-i e alimentação dos atuadores das saídas por AUX. Tensão de operação indicada: 26,5...31,6 V DC. Verifique o esquema do fabricante para a atribuição dos terminais e da alimentação.

Processo Não há conexão de processo mecânica especificada. O produto é um módulo de E/S para montagem em campo, não um sensor com conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-i com mestre compatível com perfil M2, M3 ou M4 e perfil de módulo S-7.F.F	✓	Os perfis são indicados nos dados técnicos do produto; confirme a configuração da rede antes da instalação.
Aquisição de sinais digitais PNP e acionamento de quatro saídas digitais	✓	A ficha especifica 4 entradas digitais PNP e 4 saídas digitais.
Carga de saída dentro de 1000 mA por canal e 4 A de capacidade total	✓	Esses são os limites informados para as saídas.
Rede que não utiliza AS-Interface	✗	O AC2035 é especificado como módulo AS-i; não há outro protocolo de comunicação informado.
Aplicação com entradas digitais que exijam circuito diferente de PNP	✗	A ficha identifica as entradas digitais como PNP.
Aplicação que demande corrente superior aos limites especificados para as saídas	✗	A ficha limita cada saída a 1000 mA e informa capacidade de carga total de 4 A.
Ambiente dentro de -25...60 °C e exigência de proteção até IP65	✓	A faixa de temperatura ambiente e o grau IP65 constam nos dados do produto; condições adicionais devem ser verificadas na documentação do fabricante.

INSTALAÇÃO

Como instalar o Módulo universal AS-Interface ifm AC2035, 4 entradas digitais e 4 saídas digitais, IP65, montagem em campo

Confirme que a rede utiliza AS-i e verifique o perfil S-7.F.F e a compatibilidade do mestre conforme a documentação do sistema.
Verifique as condições do local: temperatura ambiente de -25...60 °C e exigência de proteção compatível com IP65.
Instale o módulo em campo e confirme que a base/interface de montagem é compatível com FC-E ou SC.
Faça as ligações nos terminais com grampos de gaiola de mola e conecte o módulo pelo cabo chato conforme o datasheet; não presuma a atribuição dos terminais sem consultar o esquema.
Ligue os sensores PNP às entradas alimentadas por AS-i e os atuadores às saídas alimentadas por AUX, respeitando a separação elétrica declarada e os limites de corrente.
Energize o sistema e confira os LEDs de operação e função; valide a comunicação AS-i e o estado dos canais no sistema de controle.

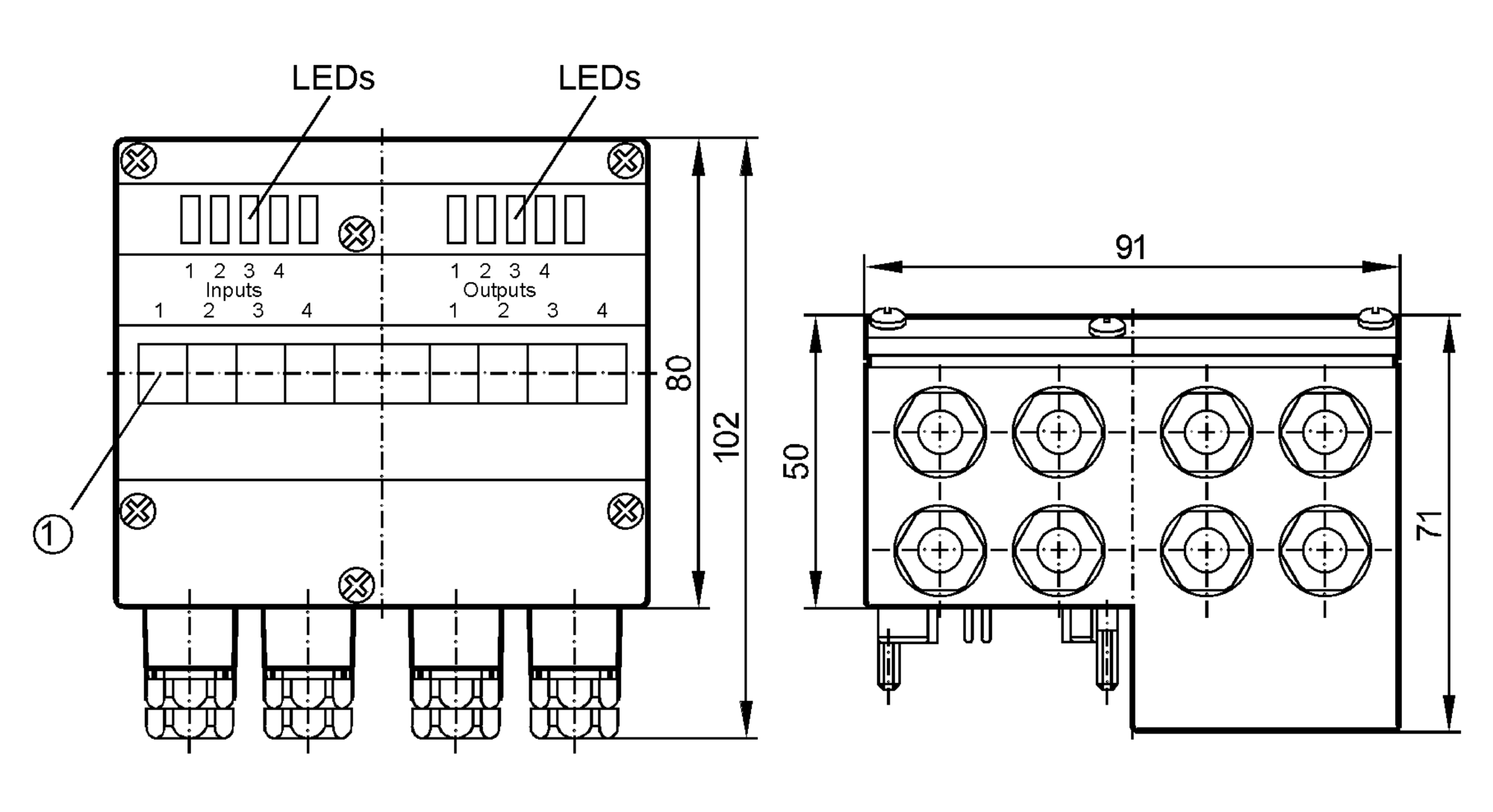

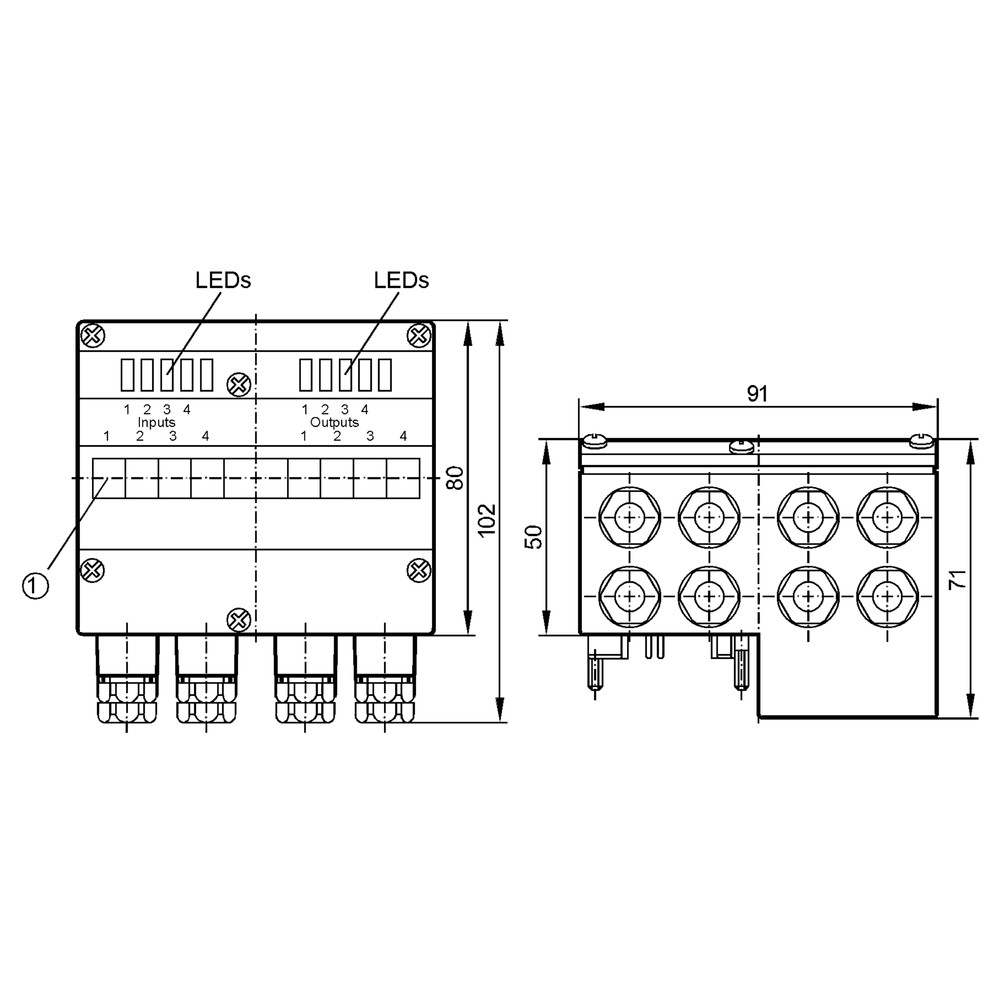

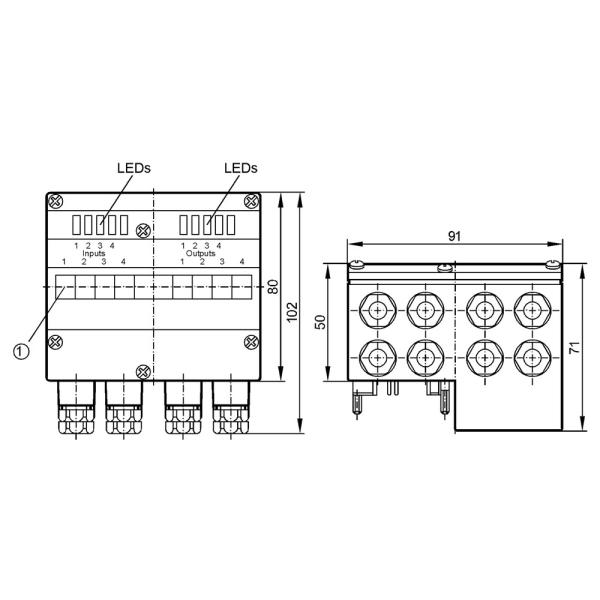

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não aparece ou não comunica na rede AS-i.	Alimentação, conexão por cabo chato, configuração AS-i ou compatibilidade de perfil do mestre incorretas.	Confira alimentação e conexões conforme o datasheet e valide o perfil S-7.F.F e os perfis de mestre indicados para a rede.
Uma entrada digital não muda de estado no controlador.	Tipo de saída do sensor incompatível com entrada PNP, alimentação do sensor ausente ou sinal fora dos níveis de comutação especificados.	Confirme que o sensor é compatível com entrada PNP, verifique a alimentação pela AS-i e meça o sinal em relação aos níveis Low/High da ficha.
Uma saída não aciona o atuador ou desliga sob carga.	Alimentação AUX ausente ou carga acima do limite por canal ou da capacidade total.	Verifique a alimentação AUX e meça a corrente do atuador; compare com 1000 mA por saída e 4 A no total.
Indicação de falha ou funcionamento irregular após a ligação dos canais.	Curto-circuito, ligação incorreta nos terminais ou falta de separação elétrica entre entradas e saídas.	Desenergize o circuito, inspecione a fiação conforme o esquema do fabricante e verifique curto-circuitos e separação elétrica antes de religar.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica ifm AC2035 (PT-BR) (Datasheet) Desenho em escala do AC2035 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o módulo ifm AC2035 e para que serve?

É um módulo universal de E/S AS-i para montagem em campo. Oferece quatro entradas digitais PNP e quatro saídas digitais.

Com quais mestres AS-i o AC2035 pode ser usado?

A ficha informa os perfis de mestre M2, M3 e M4, além do perfil de módulo S-7.F.F. Confirme a configuração efetiva da rede antes da compra.

O produto acompanha base, cabo ou acessórios?

A ficha fornecida não informa acessórios incluídos. Confirme o conteúdo de fornecimento com o fabricante ou vendedor antes de planejar a instalação.

Posso usar o AC2035 em uma rede que não seja AS-i?

A ficha o identifica como módulo AS-Interface e não informa suporte a outros protocolos. Para uma rede de outra tecnologia, selecione um módulo cuja interface seja especificada para essa rede.

Este módulo serve para sensores com saída diferente de PNP?

As entradas digitais são especificadas como PNP. A ficha não confirma compatibilidade com outros tipos de circuito de saída de sensor.

O módulo está energizado, mas não comunica; o que devo verificar antes de substituí-lo?

Verifique alimentação, conexão por cabo chato e configuração do perfil AS-i. Confira também se o mestre utiliza um dos perfis indicados na documentação.

Uma saída não aciona a carga; o que pode estar acontecendo?

Verifique primeiro a alimentação AUX, a fiação e a corrente do atuador. A ficha especifica até 1000 mA por saída e 4 A de capacidade total.

É melhor comprar este módulo ou procurar uma versão com mais canais?

O AC2035 oferece quatro entradas digitais e quatro saídas digitais. Se a aplicação exigir outra quantidade ou configuração de canais, compare com um modelo cuja ficha confirme esses requisitos.

Quais cuidados devo ter ao instalar as ligações?

Use o esquema e o datasheet do fabricante para identificar os terminais e conectar o cabo chato. Respeite a separação elétrica indicada e os limites de corrente das saídas.

Como confirmar que a montagem física é compatível?

A ficha indica interface AS-i para bases FC-E ou SC e informa dimensões de 102 x 91 x 71 mm. Confira a base e o espaço disponíveis usando o desenho dimensional do fabricante.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Rede de comunicação industrial utilizada pelo AC2035 para integrar o módulo ao sistema de automação. (Ref.: protocolo AS-i)

PNP

Tipo de circuito especificado para as entradas digitais do módulo. (Ref.: circuito de entrada PNP)

Perfil S-7.F.F

Perfil AS-i atribuído ao módulo, usado para sua identificação e configuração na rede. (Ref.: perfil AS-i S-7.F.F)

AUX

Alimentação indicada para os atuadores conectados às saídas digitais. (Ref.: alimentação dos atuadores AUX)

IP65

Grau de proteção declarado para o produto; a ficha não indica uma classificação superior. (Ref.: grau de proteção IP65)
