Módulo AirBox AS-Interface IFM AC2024

Pré-visualizar: AC2024 IFM - Módulo AirBox AS-Interface Automação pneumática 2DI 2PO M12 IP65

AC2024 IFM - Módulo AirBox AS-Interface Automação pneumática 2DI 2PO M12 IP65

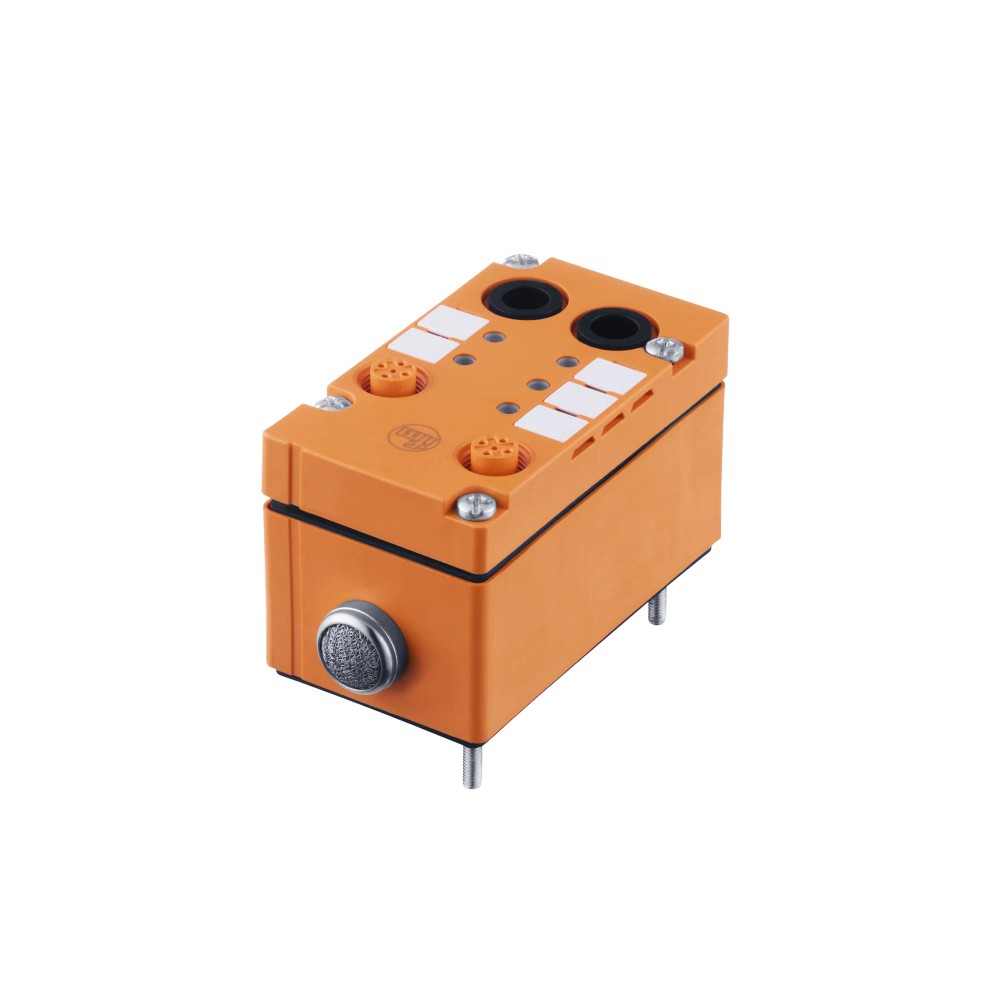

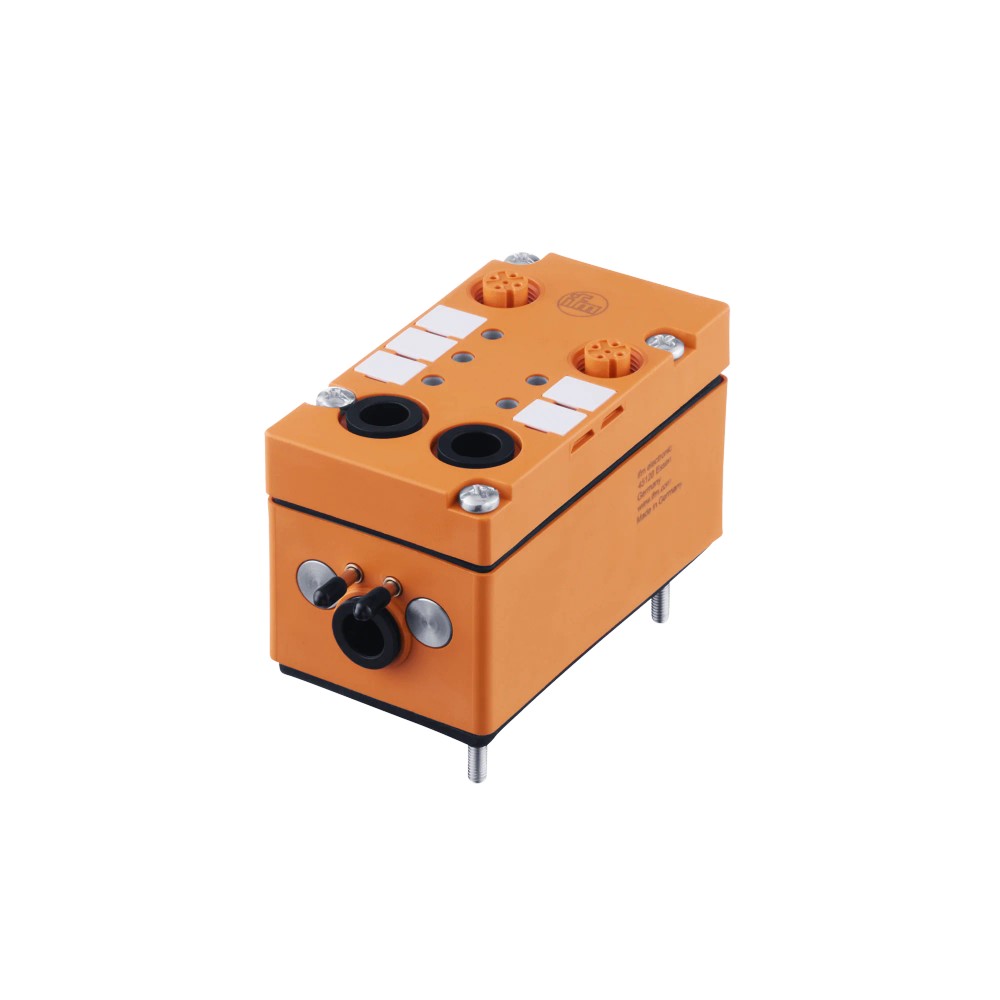

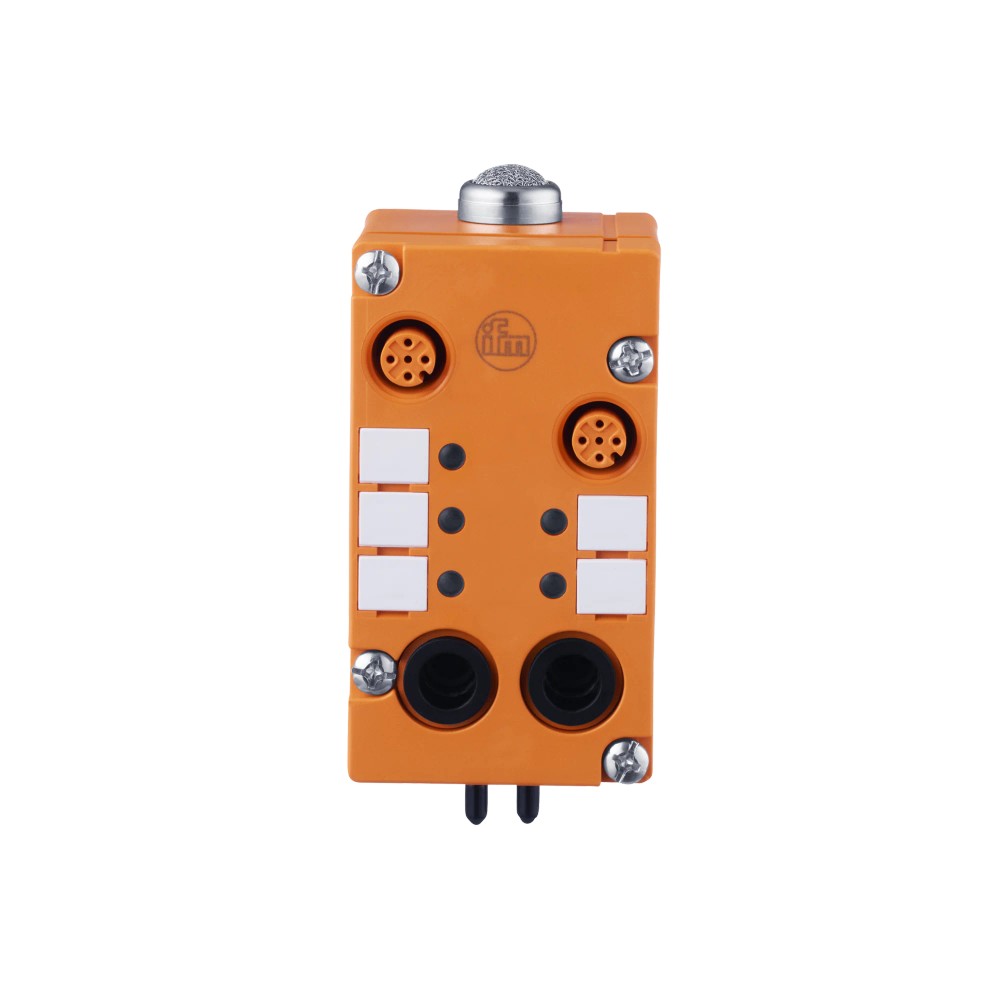

Imagem meramente ilustrativa

R$ 3.897,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC2024
EAN: 4021179002646
NCM do produto: 85371090

Destaques do Produto Tipo de Produto...mais

Fechar menu

Saiba mais sobre: "AC2024 IFM - Módulo AirBox AS-Interface Automação pneumática 2DI 2PO M12 IP65"

Destaques do Produto

Tipo de Produto

AirBox AS-Interface

Entradas

2 Digitais PNP

Saídas

2 Pneumáticas 3/2 vias

Conexão

M12

Proteção

IP 65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo AirBox AS-Interface IFM AC2024 - 2DI 2PO M12 IP65

O Módulo AirBox AC2024 da IFM é uma solução integrada para automação pneumática que utiliza o protocolo AS-Interface. Ele conta com 2 entradas digitais e 2 saídas pneumáticas de 3/2 vias em uma estrutura compacta. Projetado para montagem em campo, é ideal para ambientes úmidos onde a redução de cabeamento e a integração direta de atuadores são necessárias.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Part Number	AC2024
Protocolo	AS-Interface
Entradas/Saídas	2 DI / 2 PO
Fluxo de Ar	550 l/min
Grau de Proteção	IP 65
Dimensões	103 x 45 x 46 mm
Tensão	26,5-31,6 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação pneumática em campo que utilizam rede AS-Interface.
Ambientes industriais úmidos que exigem grau de proteção IP65.
Automações de máquinas que necessitam de 2 entradas digitais PNP e 2 saídas pneumáticas 3/2 vias.

⚠ Considere outro se precisa de:

Instalação em ambientes com pressão superior a 8 bar.
Uso com ar comprimido sem filtragem de 5 μm.
Aplicação em locais com requisitos de higiene extrema (ex: indústrias alimentícias que exigem aço inox).
Conexão com redes que utilizam protocolos diferentes do AS-Interface.

APLICAÇÕES E USO

Sistemas de montagem automatizados que utilizam sensores e atuadores pneumáticos distribuídos.
Aplicações de manipulação de materiais que exigem controle centralizado via barramento industrial.
Máquinas operatrizes instaladas em ambientes fabris com umidade, utilizando conexões M12 para periféricos.

COMO ESCOLHER

Antes de comprar o Módulo AirBox AS-Interface IFM AC2024 - 2DI 2PO M12 IP65, verifique estes pontos:

Quando escolher o AC2024

Ideal para sistemas de automação que exigem controle de dois atuadores pneumáticos (como cilindros simples) e monitoramento de dois sensores digitais através de uma única conexão AS-i, otimizando o cabeamento local.

Quando buscar outra alternativa

Se a aplicação exigir saídas de 5/2 vias, maior número de entradas, ou se a pressão de operação estiver fora da faixa de 2 a 8 bar, este módulo não atenderá aos requisitos operacionais.

ESPECIFICAÇÕES TÉCNICAS

Comunicação
Tecnologia	AS-Interface	Protocolo de comunicação
Perfil AS-i	S-3.F.F	Configuração mestre

Entradas e Saídas
Entradas digitais	2	Quantidade
Circuito de entrada	PNP	Tipo de comutação
Saídas pneumáticas	2 x 3/2 vias	Atuadores pneumáticos
Pressão de operação	2...8 bar	Intervalo de trabalho
Fluxo de ar	550 l/min a 6 bar	Capacidade de vazão

Dados Mecânicos e Elétricos
Tensão de operação	26,5...31,6 V DC	Alimentação via AS-i
Grau de proteção	IP 65	Vedação contra ambiente
Temperatura ambiente	0...55 °C	Limites de operação
Material invólucro	PBT	Composição do corpo

COMPATIBILIDADE

Comunicação

• AS-Interface

Conexões

Elétrica Cabo chato AS-i (conexão de base) e M12 (soquetes I-1 / I-2).

Processo Conector tubular Legris LF 3000/8 para mangueiras pneumáticas.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com umidade e poeira	✓	O grau de proteção IP65 assegura a integridade do componente contra jatos de água e particulados.
Aplicações de segurança crítica	✗	Este módulo é de automação geral e não possui certificação de segurança funcional específica (Safety at Work) inerente ao módulo.
Redes baseadas em Profinet/EtherCAT	✗	Requer um gateway AS-i para realizar a ponte (bridge) para esses protocolos.

INSTALAÇÃO

Como instalar o Módulo AirBox AS-Interface IFM AC2024 - 2DI 2PO M12 IP65

Verificar se a pressão do ar está dentro de 2-8 bar.
Fixar o módulo na base de conexão AS-i.
Conectar os sensores digitais nas portas M12.
Conectar as mangueiras pneumáticas nas saídas de 3/2 vias.
Garantir a vedação adequada das conexões.
Verificar o status dos LEDs de rede e IO após a alimentação.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Queda no fluxo ou falha na comutação pneumática.	Bloqueio ou contaminação no filtro de ar interno.	Verificar a qualidade do ar comprimido (deve ser 5 μm) e purgar o sistema.
Módulo não reconhecido pela rede ou LEDs apagados.	Falha na alimentação da rede AS-i ou conexão aberta.	Medir tensão nos pinos do módulo (26,5...31,6 V DC).
Erro de endereçamento ou falha de comunicação.	Configuração errônea no Mestre AS-i.	Verificar se o Perfil AS-i S-3.F.F está correto no mestre.
Entrada digital não comuta.	Curto-circuito na carga de entrada.	Verificar se a corrente de entrada está dentro do limite (100 mA).

DOCUMENTAÇÃO TÉCNICA

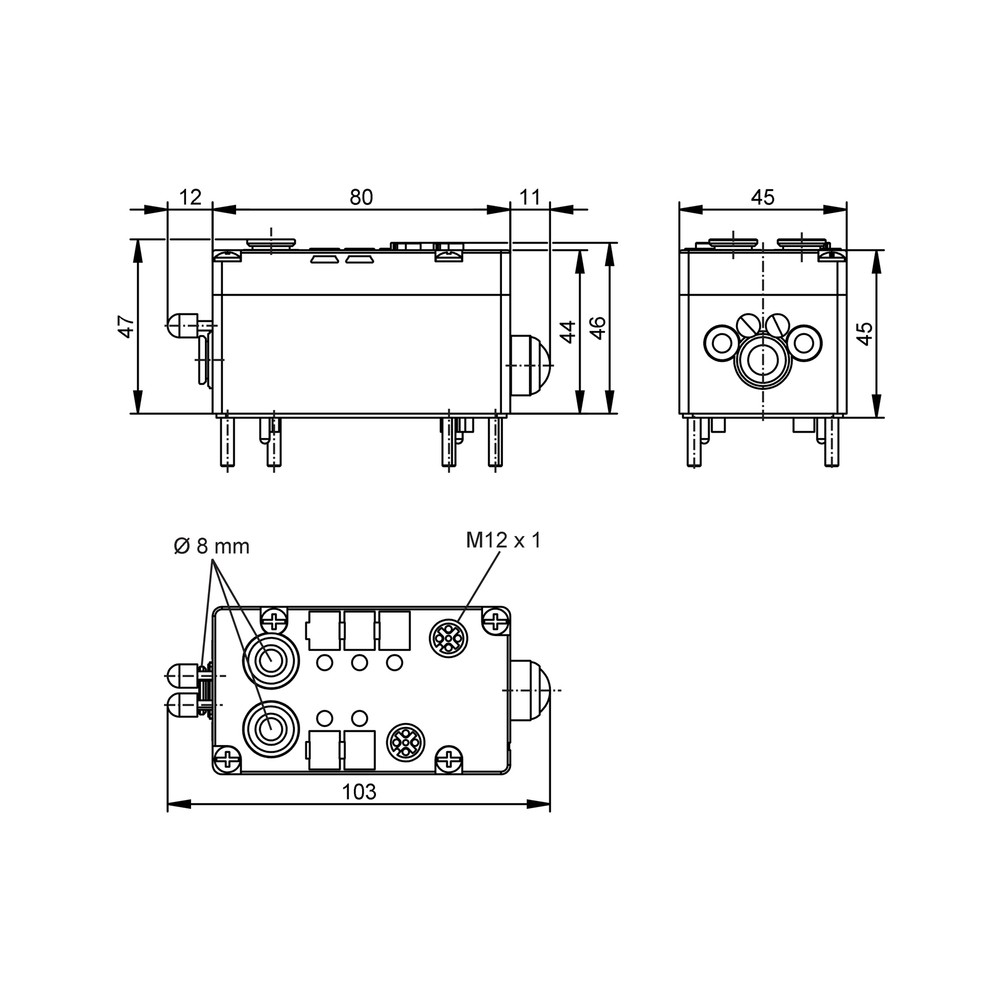

Datasheet Oficial AC2024 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o módulo AirBox AC2024 e qual a sua função?

O AC2024 é um módulo AirBox da IFM que combina tecnologia AS-Interface com controle pneumático, permitindo integrar sensores e atuadores pneumáticos diretamente na rede AS-i.

O que acompanha o produto na embalagem?

Ele acompanha o módulo pneumático com 2 entradas digitais e 2 saídas pneumáticas, pronto para montagem em campo.

Para quais aplicações o AC2024 NÃO é indicado?

Este módulo não é adequado para aplicações com gases corrosivos ou ambientes que exijam conformidade com normas sanitárias rigorosas, pois seu invólucro é de PBT e não de aço inoxidável.

Existem restrições de qualidade do ar para a utilização deste AirBox?

O módulo não suporta ar comprimido não filtrado com partículas acima de 5 micrômetros, pois isso compromete a vida útil das válvulas internas.

Como diagnosticar uma falha de comutação nas saídas pneumáticas?

Sintomas de falha incluem a não comutação das saídas pneumáticas mesmo com sinal de rede ativo, geralmente causados por bloqueio de fluxo ou falha na alimentação AS-i.

O que verificar se as saídas não estiverem respondendo?

Verifique o LED de status da rede (AS-i) e as saídas (I1-I2, O3-O4). Se o LED AS-i estiver apagado ou piscando, há um erro de comunicação ou alimentação de rede.

Por que escolher este módulo integrado em vez de válvulas pneumáticas convencionais?

A escolha entre este modelo integrado e válvulas pneumáticas convencionais depende da infraestrutura; o AC2024 economiza cabeamento ao usar o barramento AS-i para controle e monitoramento.

Este dispositivo oferece vantagem sobre sistemas pneumáticos modulares em trilho DIN?

O AC2024 é uma unidade completa de E/S pneumática. Não requer montagem de múltiplos componentes, o que reduz o tempo de instalação comparado a sistemas modulares de montagem em trilho.

Quais os cuidados essenciais na instalação pneumática?

A instalação exige fixação em base apropriada para cabo chato AS-i e conexão de mangueiras de 8mm nas portas pneumáticas, respeitando a pressão operacional de 2 a 8 bar.

Qual a procedência e suporte oferecido para este módulo?

Como um componente da linha industrial IFM, sua procedência é garantida pela fabricação original e suporte técnico da IFM Electronic LTDA.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Protocolo de rede industrial para conectar sensores e atuadores simples ao nível de campo (Ref.: EN 62026-2).

Válvula 3/2 vias

Tipo de válvula de controle pneumático com 3 conexões e 2 posições, ideal para cilindros de simples ação.

PNP

Tipo de circuito de comutação onde a carga é conectada ao polo negativo e o sensor comuta o positivo.

PBT

Polibutileno tereftalato, um material termoplástico de engenharia com alta resistência mecânica e estabilidade dimensional.

Grau de Proteção IP65

Classificação de proteção contra a entrada de poeira e jatos de água de baixa pressão (Ref.: EN 60529).
