AirBox AS-Interface IFM AC2024

Pré-visualizar: AC2024 IFM - AirBox AS-Interface ifm Controle Pneumático 2DI 2PO M12 IP65

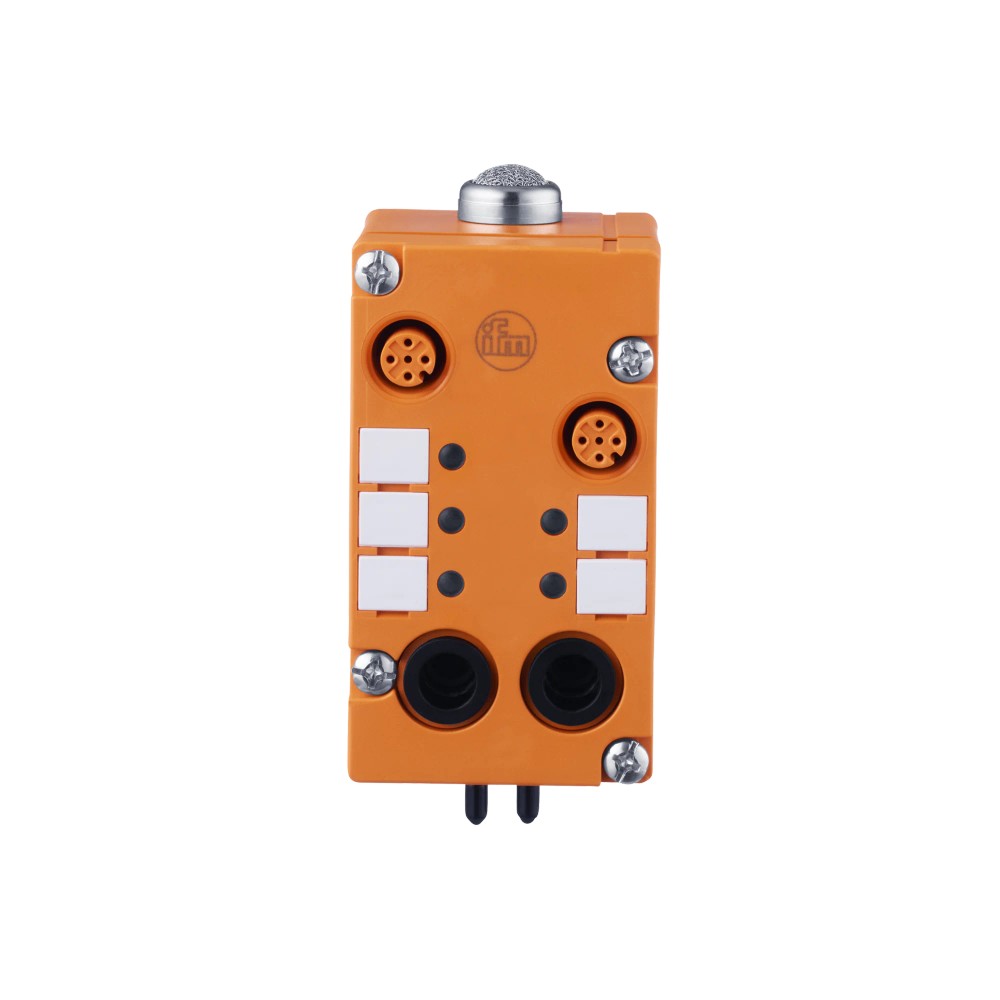

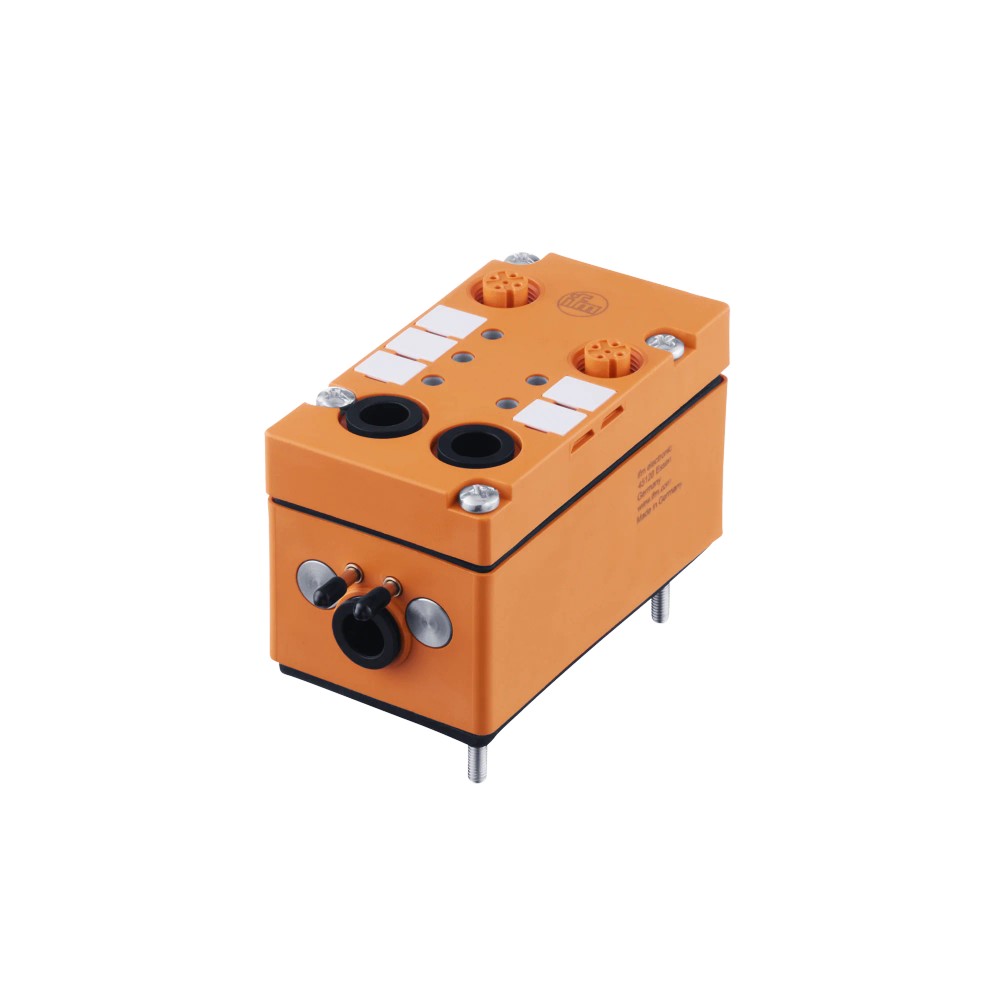

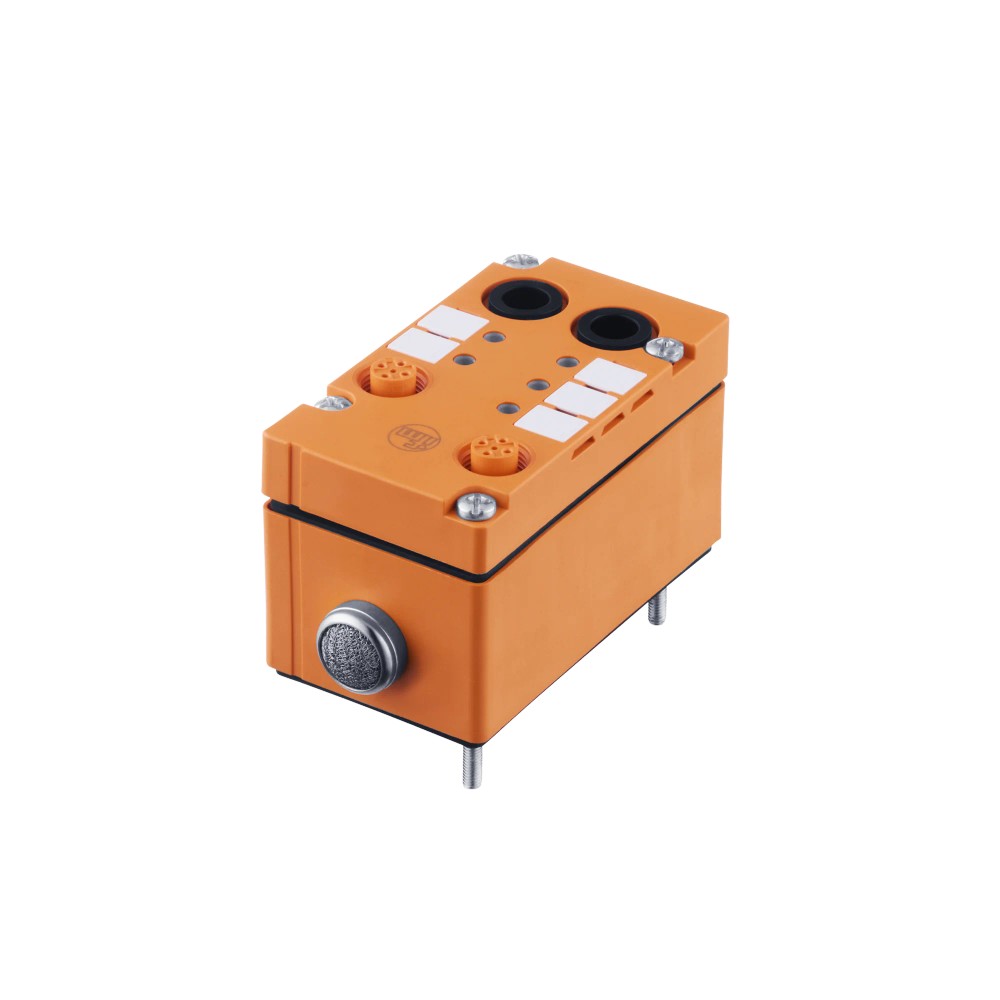

AC2024 IFM - AirBox AS-Interface ifm Controle Pneumático 2DI 2PO M12 IP65

Imagem meramente ilustrativa

R$ 3.897,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC2024
EAN: 4021179002646
NCM do produto: 85371090

Destaques do Produto Protocolo...mais

Fechar menu

Saiba mais sobre: "AC2024 IFM - AirBox AS-Interface ifm Controle Pneumático 2DI 2PO M12 IP65"

Destaques do Produto

Protocolo

AS-Interface

Configuração de E/S

2 entradas digitais PNP e 2 saídas pneumáticas

Pressão de trabalho

2 a 8 bar

Conexão das entradas

M12, codificação A, 4 contatos

Proteção do invólucro

IP65

Alimentação operacional

26,5 a 31,6 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o AirBox AS-Interface ifm AC2024, módulo pneumático 2DI 2PO com conexão M12 e proteção IP65

O AC2024 é um módulo AirBox AS-Interface para integrar duas entradas digitais PNP e duas saídas pneumáticas em uma instalação de automação. Foi projetado para montagem em campo, inclusive em ambientes úmidos, com invólucro IP65. Opera com duas válvulas de assento 3/2 vias, pressão de 2 a 8 bar e alimentação de 26,5 a 31,6 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	AC2024
Comunicação	AS-Interface; perfil S-3.F.F
Entradas digitais	2, circuito PNP
Saídas pneumáticas	2; válvulas de assento 3/2 vias
Pressão operacional	2 a 8 bar
Alimentação	26,5 a 31,6 V DC
Conexão elétrica das entradas	M12, codificação A, 4 contatos
Grau de proteção	IP65
Dimensões	103 x 45 x 46 mm
Temperatura ambiente	0 a 55 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas AS-Interface que necessitam de duas entradas digitais PNP e duas saídas pneumáticas.
Montagem em campo em aplicações com ambiente úmido, respeitando a proteção IP65 e as condições ambientais especificadas.
Circuitos pneumáticos com pressão operacional entre 2 e 8 bar e ar comprimido filtrado a 5 μm, lubrificado com ISO-VG10 ou não lubrificado.

⚠ Considere outro se precisa de:

Aplicações que exijam mais de duas entradas digitais ou mais de duas saídas pneumáticas neste módulo.
Circuitos com pressão operacional abaixo de 2 bar ou acima de 8 bar.
Instalações fora da faixa de temperatura ambiente de 0 a 55 °C ou que exijam grau de proteção diferente do IP65.

APLICAÇÕES E USO

Uso comprovado pela ficha: montagem em campo em instalações AS-Interface que necessitam de duas entradas digitais PNP e duas saídas pneumáticas.
Uso indicado para ambientes úmidos, respeitando o grau de proteção IP65 e os limites ambientais especificados; IP65 não deve ser interpretado como autorização para imersão.
Circuitos pneumáticos com ar filtrado a 5 μm, lubrificado com ISO-VG10 ou não lubrificado, dentro da faixa operacional de 2 a 8 bar.
A ficha não detalha setores industriais ou máquinas específicas; aplicações em sistemas de automação compatíveis são possibilidades que devem ser validadas no projeto.

COMO ESCOLHER

Antes de comprar o AirBox AS-Interface ifm AC2024, módulo pneumático 2DI 2PO com conexão M12 e proteção IP65, verifique estes pontos:

Escolha o AC2024 quando

A rede utilizar AS-Interface e a configuração necessária for de duas entradas digitais PNP e duas saídas pneumáticas com válvulas 3/2 vias. Confirme também alimentação de 26,5 a 31,6 V DC, pressão de 2 a 8 bar e condições ambientais dentro das faixas especificadas.

Busque outra configuração quando

O projeto exigir quantidade diferente de entradas ou saídas, outra tecnologia de comunicação, pressão fora de 2 a 8 bar ou temperatura ambiente fora de 0 a 55 °C. A ficha disponível não identifica modelos alternativos; valide a seleção com o catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	AirBox AS-Interface	Identificação do módulo.
Aplicação	Montagem em campo; aplicação em ambientes úmidos	Aplicação informada na ficha do produto.
Categoria	Comunicação industrial	Classificação do produto no anúncio.
Marca	ifm	Fabricante indicado.
SKU / Part Number	AC2024	Código de identificação do produto.
GTIN	4021179002646	Identificador comercial informado.

Comunicação e interface AS-i
Tecnologia de comunicação	AS-Interface	Rede de comunicação do módulo.
Perfil AS-i	S-3.F.F	Perfil especificado para o dispositivo.
Perfil mestre AS-i	M2; M3; M4	Perfis de mestre indicados na ficha.
Código ID da AS-i	F.F hex	Identificação do dispositivo na rede AS-i.
Configuração da AS-i E/S	3 hex	Código de configuração de entradas e saídas.
Modo de endereçamento ampliado	Não	O modo de endereçamento ampliado não está disponível.
Conexão do módulo	Cabo chato	Tipo de conexão do módulo à AS-i.
Watchdog integrado	Sim	Recurso indicado na ficha.
Bits de dados	D0: I-1, D1: I-2, D2: O-3, D3: O-4	Mapeamento de bits de entradas e saídas.

Entradas digitais
Quantidade de entradas digitais	2	Número de canais de entrada.
Circuito de entrada	PNP	Tipo de circuito das entradas digitais.
Alimentação de sensor das entradas	AS-i	Fonte indicada para alimentação dos sensores das entradas.
Conexão elétrica I-1/I-2	M12; codificação A; 4 contatos	Conexão especificada para as entradas.
Resistência contra curto-circuito das entradas	Sim	Proteção indicada para as entradas digitais.
Capacidade de carga máxima total das entradas	100 mA	Limite de carga total informado para as entradas.
Corrente de entrada Low	< 1,5 mA	Valor especificado para o estado Low.
Corrente de entrada High	> 3 mA	Valor especificado para o estado High.
Nível de comutação High	> 10 V	Limite indicado para reconhecimento do estado High.

Saídas pneumáticas e circuito de ar
Quantidade de saídas pneumáticas	2	Número de saídas pneumáticas.
Sistema pneumático	2 x válvula de assento de 3/2 vias	Configuração das válvulas.
Alimentação dos atuadores para as saídas	AS-i	Alimentação indicada para os atuadores das saídas.
Pressão operacional	2 a 8 bar	Faixa operacional especificada.
Ar comprimido admitido	Filtrado (5 μm); lubrificado (ISO-VG10) ou não lubrificado	Condições indicadas para o ar comprimido.
Fluxo de ar a 6,0 bar	550 l/min	Valor de fluxo informado para a condição de 6,0 bar.
Fluxo de ar a 6,5 bar	350 l/min	Valor de fluxo informado para a condição de 6,5 bar.
Conector tubular	Legris LF 3000/8	Conexão pneumática indicada.
Condução do ar de exaustão	Exaustor com filtro integrado	Configuração de exaustão informada.

Dados elétricos
Tensão de operação	26,5 a 31,6 V DC	Faixa de tensão de operação especificada.
Fontes de alimentação	20 a 30 V	Faixa indicada separadamente na ficha; confirmar no datasheet a aplicação correspondente.
Consumo máximo de corrente da interface AS	150 mA	Limite de consumo informado para a interface AS.
Alimentação de sensor das entradas	AS-i	Origem de alimentação indicada para sensores conectados às entradas.
Alimentação dos atuadores das saídas	AS-i	Origem de alimentação indicada para os atuadores das saídas.

Condições ambientais e conformidade
Temperatura ambiente	0 a 55 °C	Faixa de temperatura de operação ambiente.
Temperatura de armazenamento	-20 a 80 °C	Faixa especificada para armazenamento.
Umidade relativa do ar máxima	90%, sem condensação	Limite de umidade indicado.
Altura máxima acima do nível do mar	2000 m	Limite de altitude informado.
Grau de sujidade	2	Grau de sujidade especificado.
Normas EMC	EN 62026-2; EN IEC 61000-6-2; EN IEC 61000-6-4; EN IEC 61326-1	Normas EMC listadas na ficha.

Dados mecânicos
Dimensões	103 x 45 x 46 mm	Dimensões informadas para o módulo.
Formato do invólucro	Retangular	Formato especificado.
Material do invólucro	PBT	Material indicado para o invólucro.
Grau de proteção	IP65	Grau de proteção declarado para o produto.
Peso	253,5 g	Peso informado no conjunto de atributos.
Tipo de montagem	Interface AS-i para FC e partes inferiores do SC	Descrição de montagem conforme a ficha.

Displays e elementos de operação
Display em operação	LED verde (AS-i)	Indicação visual de operação da interface AS-i.
Status de chaveamento	LED amarelo (I1...I2, O3...O4)	Indicação visual dos estados de entradas e saídas.

COMPATIBILIDADE

Comunicação

• AS-Interface; perfil AS-i S-3.F.F.

• Perfis mestre AS-i indicados: M2, M3 e M4.

• Configuração AS-i E/S: 3 hex; código ID: F.F hex.

• Modo de endereçamento ampliado: não.

• Bits de dados: D0: I-1, D1: I-2, D2: O-3, D3: O-4.

Conexões

Elétrica Conexão elétrica das entradas I-1/I-2: M12, codificação A, 4 contatos. Alimentação de operação: 26,5 a 31,6 V DC. A conexão do módulo à AS-i é por cabo chato. A ficha não especifica o pinout completo; consultar o datasheet antes da ligação.

Processo Conexão pneumática indicada: conector tubular Legris LF 3000/8. Sistema com duas válvulas de assento 3/2 vias. Utilizar ar comprimido filtrado a 5 μm, lubrificado com ISO-VG10 ou não lubrificado; pressão operacional de 2 a 8 bar.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-i com perfil mestre M2, M3 ou M4 e configuração de duas entradas PNP e duas saídas pneumáticas.	✓	Os perfis mestres M2, M3 e M4 e a configuração 2DI/2PO estão indicados para o produto.
Aplicação que exige entradas digitais PNP ligadas por M12 codificação A, 4 contatos.	✓	Essa conexão elétrica é especificada para as entradas I-1/I-2.
Circuito pneumático entre 2 e 8 bar, com ar filtrado a 5 μm, lubrificado com ISO-VG10 ou não lubrificado.	✓	A faixa de pressão e as condições do ar comprimido correspondem às especificações informadas.
Aplicação que necessita de mais de duas entradas digitais ou mais de duas saídas pneumáticas neste módulo.	✗	O AC2024 possui duas entradas digitais e duas saídas pneumáticas.
Aplicação com temperatura ambiente fora de 0 a 55 °C.	✗	A temperatura ambiente especificada é de 0 a 55 °C.
Aplicação que requer endereçamento AS-i ampliado.	✗	O modo de endereçamento ampliado está indicado como não suportado.

INSTALAÇÃO

Como instalar o AirBox AS-Interface ifm AC2024, módulo pneumático 2DI 2PO com conexão M12 e proteção IP65

Confirme que a arquitetura de controle utiliza AS-Interface e que o mestre corresponde a um dos perfis indicados: M2, M3 ou M4.
Verifique que o projeto requer duas entradas digitais PNP e duas saídas pneumáticas, sem necessidade de endereçamento ampliado.
Instale o módulo conforme o arranjo de montagem indicado pelo fabricante para interface AS-i, FC e partes inferiores do SC.
Conecte a AS-i pelo cabo chato especificado e use as conexões M12 codificação A, 4 contatos, para as entradas I-1/I-2.
Conecte o circuito pneumático usando a conexão indicada Legris LF 3000/8 e forneça ar conforme as condições de filtragem, lubrificação e pressão da ficha.
Energize e valide a indicação LED verde da AS-i e os LEDs amarelos de estado I1...I2 e O3...O4; consulte o datasheet para detalhes de ligação e configuração.

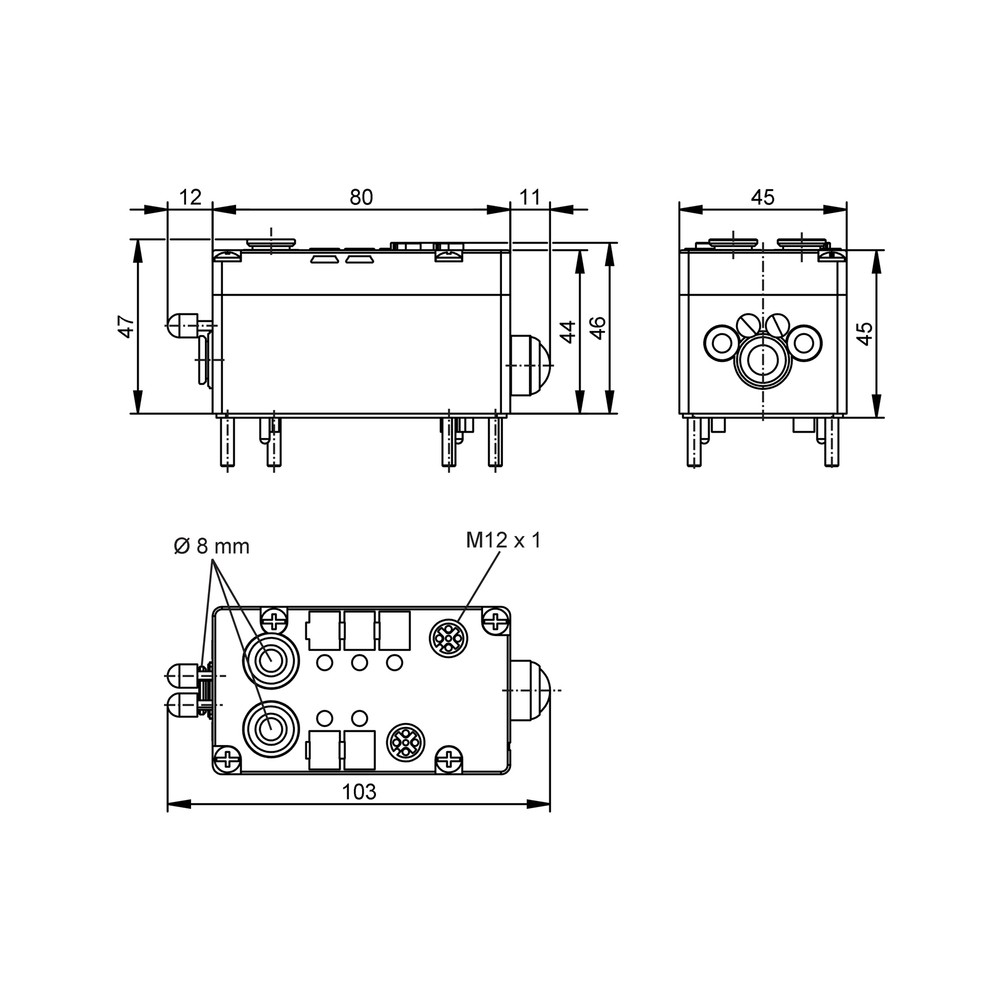

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não aparece na rede AS-i.	Possível ausência de alimentação, conexão incorreta do cabo chato ou incompatibilidade de configuração/endereço na rede.	Verifique a alimentação dentro da faixa especificada, a conexão do cabo chato e o LED verde AS-i; confirme perfil e configuração no mestre.
Uma entrada digital não muda de estado.	Possível problema no sensor, na ligação M12 ou no circuito PNP; a entrada também pode estar em condição de curto-circuito.	Confira a conexão M12 codificação A, a alimentação do sensor pela AS-i e o estado do LED correspondente; compare o sinal com os níveis de entrada indicados no datasheet.
A saída pneumática não aciona o atuador.	Pressão fora da faixa, alimentação/controle AS-i ausente ou alimentação de ar incompatível com as condições especificadas.	Meça a pressão no circuito, confirme a presença de comando AS-i e verifique filtragem e condição de lubrificação do ar.
O funcionamento fica instável em ambiente úmido.	Possível instalação fora das condições ambientais permitidas, condensação ou conexão inadequada; IP65 não significa proteção contra imersão.	Confira temperatura e umidade do ambiente, procure sinais de condensação e inspecione o estado e assentamento das conexões e do invólucro.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AC2024 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AC2024 e para que serve?

É um módulo pneumático AirBox com comunicação AS-Interface. Integra duas entradas digitais PNP e duas saídas pneumáticas em uma instalação de automação.

Quais conexões e dispositivos de campo ele aceita?

As entradas I-1/I-2 usam M12 codificação A com 4 contatos e circuito PNP. A conexão pneumática indicada é Legris LF 3000/8; a ficha informa alimentação dos sensores e atuadores por AS-i.

O AC2024 serve para uma rede que exige endereçamento AS-i ampliado?

Não, a ficha indica que o modo de endereçamento ampliado não está disponível. Verifique se o modo de endereçamento requerido pelo projeto é compatível antes da compra.

Posso usar este módulo com pressão acima de 8 bar?

Não, a faixa operacional especificada é de 2 a 8 bar. Para pressões superiores, selecione um componente cuja faixa nominal cubra a condição do circuito.

O que verificar se o módulo não comunica com o mestre?

Confira alimentação, conexão do cabo chato, perfil/configuração no mestre e o LED verde da AS-i. Se a falha persistir, consulte o datasheet e a configuração da rede antes de substituir o módulo.

O que verificar se a saída pneumática não comuta?

Verifique primeiro a pressão de alimentação, o comando AS-i e a qualidade do ar comprimido conforme a ficha. Observe também o LED de status O3...O4 para distinguir uma ausência de comando de uma falha no circuito pneumático.

Devo comprar o AC2024 ou escolher um módulo com mais canais?

Escolha o AC2024 quando duas entradas digitais PNP e duas saídas pneumáticas atenderem ao projeto. Se a quantidade necessária for maior ou diferente, procure uma configuração de E/S correspondente; a ficha não aponta um modelo alternativo específico.

O produto inclui sensores, atuadores ou conexões pneumáticas adicionais?

A informação disponível não relaciona acessórios incluídos; portanto, não é possível confirmar o fornecimento de sensores, atuadores ou conexões adicionais. Consulte o fornecedor e a documentação do fabricante para confirmar o conteúdo da embalagem.

Que cuidados devo tomar na instalação do AC2024?

Respeite a montagem indicada, use as conexões especificadas e verifique pressão, alimentação e condições ambientais antes da energização. Use os LEDs de operação e de estado para a validação inicial.

Há diagrama de ligação ou pinout disponível para consulta?

A ficha disponível fornece o datasheet do fabricante e um desenho em escala, mas não apresenta URLs separados de diagrama elétrico ou pinout. Consulte o datasheet para as instruções de ligação completas.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Rede de comunicação industrial utilizada pelo módulo para comunicação e alimentação indicadas na ficha.

PNP

Tipo de circuito de saída dos sensores indicado para as duas entradas digitais do módulo.

Válvula 3/2 vias

Válvula pneumática com três vias e duas posições; o AC2024 utiliza duas válvulas de assento desse tipo.

IP65

Grau de proteção declarado para o invólucro do produto; não deve ser interpretado como proteção para imersão.

M12 codificação A

Tipo de conexão elétrica especificado para as entradas I-1/I-2, com quatro contatos.
