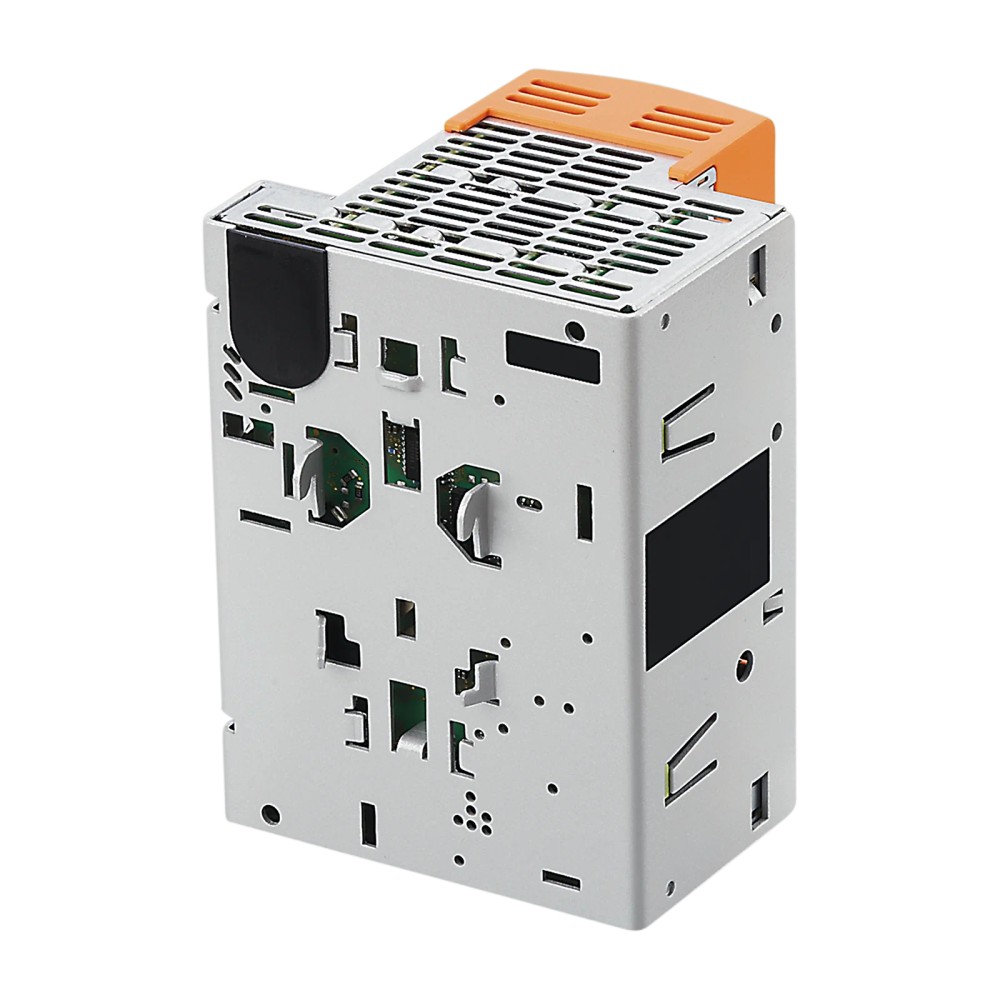

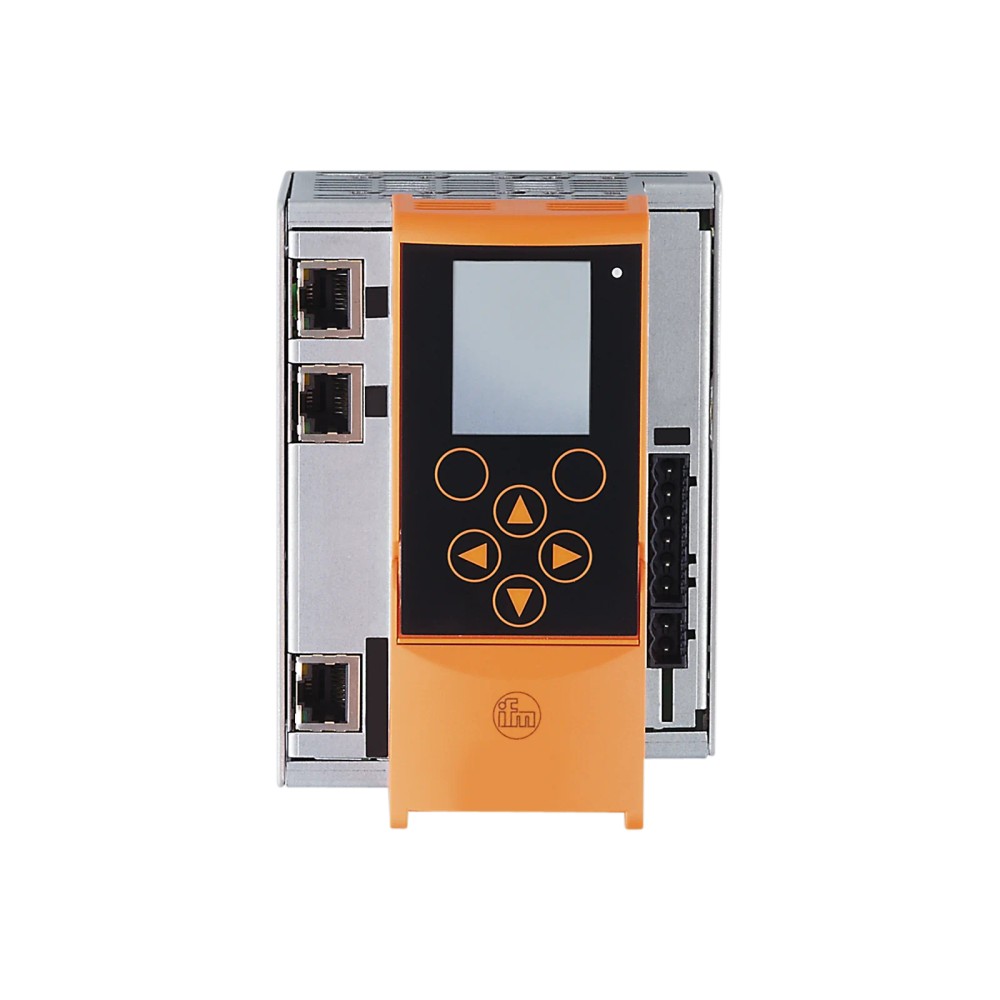

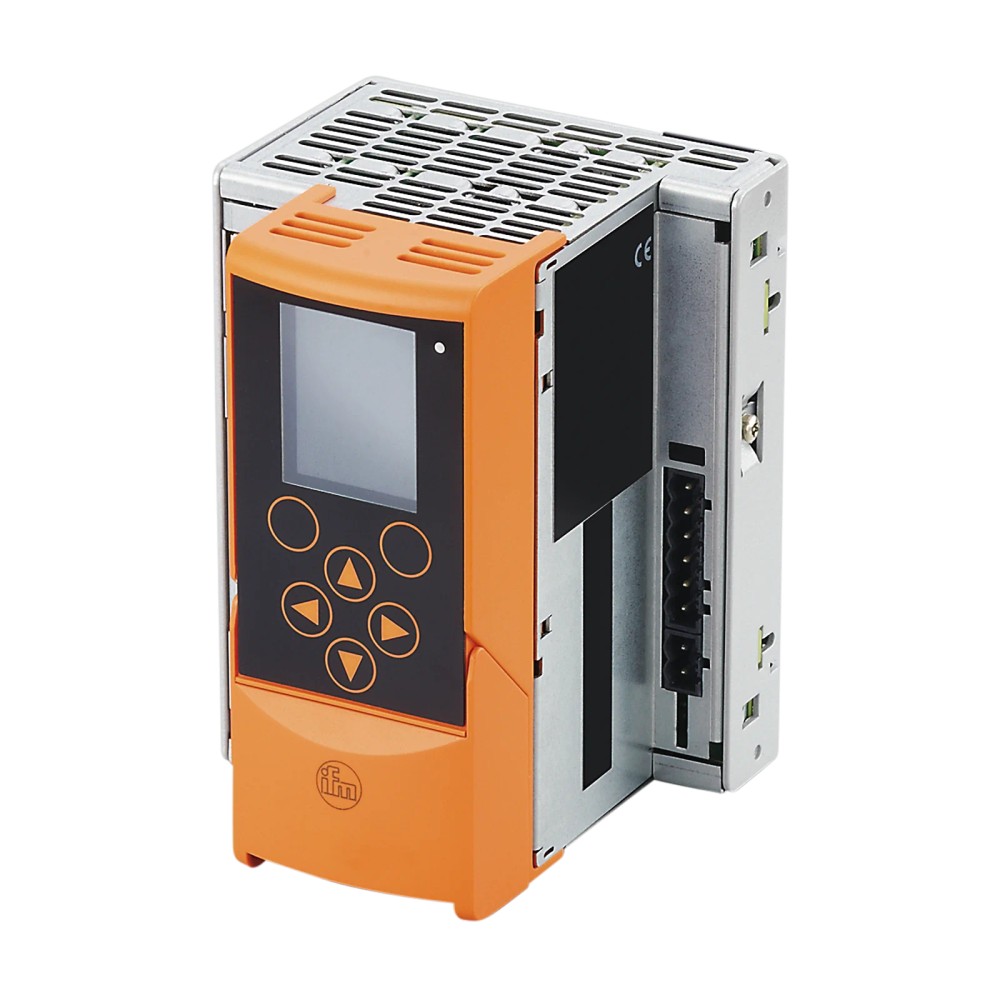

AC1424 IFM - SmartPLC DataLine Gateway AS-i Comunicação Industrial CLP 2 Mestres AS-i EtherNet/IP

Imagem meramente ilustrativa

R$ 16.278,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC1424
EAN: 4021179302937
NCM do produto: 85371090

Destaques do Produto Protocolo do anúncio...mais

Fechar menu

Saiba mais sobre: "AC1424 IFM - SmartPLC DataLine Gateway AS-i Comunicação Industrial CLP 2 Mestres AS-i EtherNet/IP"

Destaques do Produto

Protocolo do anúncio

EtherNet/IP

Mestres AS-i

Conector Ethernet

RJ45

Montagem

TH35 (EN 60715)

Alimentação declarada

AUX: 18...32 V DC; AS-i: 21...31,6 V DC

Temperatura de operação

0...60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM AC1424 SmartPLC DataLine — Gateway AS-Interface com CLP, 2 mestres AS-i e EtherNet/IP

O IFM AC1424 é um gateway AS-Interface com CLP integrado, destinado à comunicação entre uma rede AS-i e dispositivos Ethernet/IP. Possui dois mestres AS-i, interface Ethernet com conector RJ45 e display LCD gráfico. Também declara suporte a OPC-UA, EtherCAT, Modbus TCP, TCP/IP e UDP/IP para programação, conforme os usos indicados na ficha técnica.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AC1424 — SmartPLC DataLine 2ASi EIP
Função	Gateway AS-Interface com CLP
Número de mestres AS-i	2
Protocolo principal do anúncio	EtherNet/IP
Interfaces de comunicação declaradas	Ethernet; OPC-UA
Conector Ethernet	RJ45
Dimensões	135,5 x 93 x 106,2 mm
Montagem	Trilho TH35, conforme EN 60715
Grau de proteção	IP20
Temperatura de operação	0...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Projetos de automação que precisam integrar uma rede AS-Interface a um sistema com comunicação EtherNet/IP e CLP integrado.
Aplicações que requerem dois mestres AS-i e montagem em trilho TH35.
Instalações que atendam às faixas de tensão e temperatura informadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar se a instalação exigir grau de proteção superior a IP20 sem um invólucro ou proteção externa adequada, não especificada nesta ficha.
Não selecionar para operação fora da faixa declarada de 0...60 °C; a ficha não informa uma faixa operacional ampliada.
Não presumir compatibilidade com protocolos, conectores ou interfaces além dos explicitamente indicados; confirmar a arquitetura no datasheet e no projeto de controle.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: integração de uma rede AS-Interface com comunicação EtherNet/IP, utilizando os dois mestres AS-i integrados e as funções de CLP/gateway declaradas.
Aplicação possível, a validar no projeto: uso das interfaces Modbus TCP, EtherCAT, TCP/IP ou UDP/IP para programação, pois esses protocolos aparecem na ficha com esse uso indicado.
Instalação em painel ou conjunto de controle com trilho TH35, desde que as condições de montagem, alimentação e ambiente estejam dentro das faixas declaradas.
Operação em ambiente entre 0...60 °C. Para armazenamento, a faixa indicada é -20...70 °C.
O grau IP20 deve ser considerado na seleção do local e do invólucro; a ficha não declara adequação a exposição direta a água ou poeira.

COMO ESCOLHER

Antes de comprar o IFM AC1424 SmartPLC DataLine — Gateway AS-Interface com CLP, 2 mestres AS-i e EtherNet/IP, verifique estes pontos:

Escolha o AC1424 quando

A arquitetura exigir gateway AS-Interface com CLP, dois mestres AS-i e comunicação EtherNet/IP, com conexão Ethernet RJ45 e instalação em trilho TH35.

Avalie outra configuração quando

O projeto exigir número de mestres AS-i diferente de dois, grau de proteção superior a IP20 ou operação fora de 0...60 °C. A ficha deste modelo não confirma essas condições; compare os requisitos com o datasheet do modelo alternativo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm electronic	Fabricante indicado no cadastro do produto.
Código do produto	AC1424	Código e part number do equipamento.
Designação	SmartPLC DataLine 2ASi EIP	Designação de modelo informada na ficha.
Tipo de produto	EtherNet/IP-Gateway AS-Interface com CLP	Função declarada pelo fabricante.
Categoria	Comunicação industrial; gateways / CLP	Classificação do produto no cadastro.
GTIN	4021179302937	Identificador comercial informado para o produto.
NCM	8537.10.90	Classificação fiscal informada no cadastro.

Interfaces e protocolos
Interface de comunicação	Ethernet; OPC-UA	Interfaces de comunicação declaradas na ficha.
EtherNet/IP	EtherNet/IP; transmissão de dados e programação; RJ45	Protocolo principal do anúncio e uso/conector declarados.
AS-Interface	Versão 3.0; perfil de mestre M4	Versão e perfil declarados para a interface AS-i.
Modbus TCP	Programação; RJ45; 10 MBaud; 100 MBaud	Uso, conector e taxas informados na ficha.
EtherCAT	Programação	Uso declarado; não há conector específico informado para este protocolo.
TCP/IP	Programação; RJ45; 10 MBaud; 100 MBaud	Uso, conector e taxas informados na ficha.
UDP/IP	Programação; RJ45; 10 MBaud; 100 MBaud	Uso, conector e taxas informados na ficha.

Dados elétricos
Faixa de tensão AUX	18...32 V DC	Faixa declarada para a alimentação AUX.
Faixa de tensão AS-i	21...31,6 V DC	Faixa declarada para a alimentação AS-i.
Consumo de corrente	< 500 mA (AUX / AS-i 1)	Valor máximo indicado na ficha para a condição especificada.
Consumo de corrente máximo da interface AS-i	500 mA; em alimentação externa: 10 mA; AS-i 2: 10 mA	Valores apresentados na ficha; observar a condição de alimentação indicada.
Separação galvânica	Sim	Separação galvânica declarada pelo fabricante.
Área de tensão DC das saídas	Para PELV	Classificação de alimentação indicada para as saídas.
Conexão elétrica	Terminais; até 2,5 mm²	Tipo de conexão e seção máxima indicada no cadastro.

Dados de comunicação AS-i
Número de mestres AS-i	2	Quantidade de mestres integrada ao equipamento.
Certificado AS-i	97303	Número de certificado informado na ficha.

Condições ambientais
Temperatura de operação	0...60 °C	Faixa ambiental declarada para operação.
Temperatura de armazenamento	-20...70 °C	Faixa ambiental declarada para armazenamento.
Grau de proteção	IP20	Classificação de proteção declarada para o invólucro; não assumir proteção contra ingresso de água.

Dados mecânicos
Dimensões	135,5 x 93 x 106,2 mm	Dimensões declaradas para o equipamento.
Montagem	Trilho TH35 (EN 60715); montagem segundo normas DIN	Método de montagem informado na ficha.
Formato do invólucro	Retangular	Formato declarado no cadastro.
Material	Alumínio revestido com pó; chapa de aço galvanizado; PC	Materiais do invólucro indicados na ficha.
Peso	732,5 g	Peso indicado nos atributos do produto; há divergência com outro campo de peso no cadastro, portanto confirmar no datasheet.
Cor	Cinza metálico e laranja	Cores declaradas nos dados básicos do anúncio.
Ventilação	Gradeada na parte superior	Característica física declarada nos dados do anúncio.

Displays e elementos de operação
Display	LCD plenamente gráfico	Tipo de display declarado na ficha.
LED	1 x LED, vermelho / verde	Indicador luminoso declarado no cadastro.
Interface de operação	Display LCD com botões de navegação	Elementos de operação informados nos dados básicos do anúncio.

Acessórios e fornecimento
Material incluído	Terminais	A ficha informa terminais como material incluído.
Quantidade da embalagem	1 peça	Quantidade indicada no cadastro.

COMPATIBILIDADE

Comunicação

• AS-Interface, versão 3.0; perfil de mestre M4.

• EtherNet/IP para transmissão de dados e programação; conector RJ45.

• Ethernet e OPC-UA declarados como interfaces de comunicação.

• Modbus TCP, EtherCAT, TCP/IP e UDP/IP declarados para programação; tipos de conector RJ45 para Modbus TCP, TCP/IP e UDP/IP.

• Para TCP/IP, UDP/IP, EtherCAT e Modbus TCP, a ficha indica taxas de 10 MBaud e 100 MBaud. Não extrapolar essa indicação para outros protocolos sem consultar o fabricante.

Conexões

Elétrica Conexão elétrica por terminais, seção indicada como até 2,5 mm². Faixas de tensão declaradas: AUX 18...32 V DC e AS-i 21...31,6 V DC. Separação galvânica declarada. Verifique a pinagem e os requisitos de alimentação no datasheet antes da ligação.

Processo Não há conexão de processo mecânica indicada. A interface de campo informada é AS-Interface; a conexão Ethernet utiliza RJ45 conforme os protocolos e usos especificados.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-i que requer dois mestres e integração EtherNet/IP	✓	O AC1424 é especificado com dois mestres AS-i e EtherNet/IP.
Montagem em trilho TH35 conforme EN 60715	✓	A ficha declara montagem segundo normas DIN, incluindo TH35 (EN 60715).
Instalação que requer proteção IP superior a IP20 sem invólucro adicional	✗	O grau de proteção declarado é IP20; a ficha não especifica proteção adicional.
Operação contínua fora da faixa de 0...60 °C	✗	A faixa declarada para operação é 0...60 °C.
Conexão a protocolo não listado na ficha	✗	A compatibilidade com protocolos não declarados não está confirmada; validar com o fabricante.

INSTALAÇÃO

Como instalar o IFM AC1424 SmartPLC DataLine — Gateway AS-Interface com CLP, 2 mestres AS-i e EtherNet/IP

Confirme que o modelo e a arquitetura do projeto requerem dois mestres AS-i e a comunicação Ethernet prevista.
Verifique no datasheet as faixas de alimentação AUX e AS-i e planeje as fontes correspondentes.
Monte o equipamento em trilho TH35 conforme EN 60715, respeitando o espaço e as condições do painel.
Conecte os condutores aos terminais, observando a seção máxima indicada de 2,5 mm² e a documentação oficial de ligação.
Conecte a rede Ethernet pelo RJ45 e configure apenas os protocolos e usos requeridos pelo projeto.
Após energizar, confira os indicadores LED e o display; valide a comunicação e o funcionamento da rede conforme o manual do fabricante.

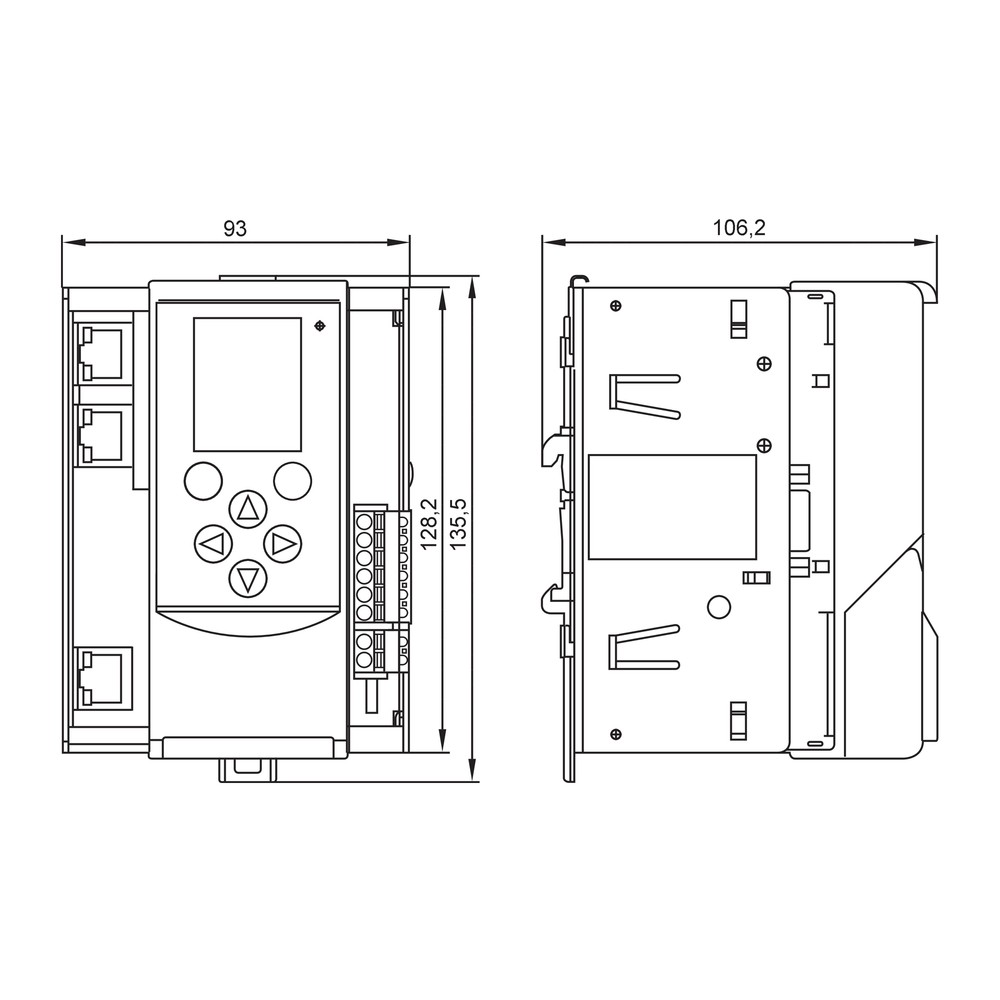

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

Terminais

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento não inicializa ou reinicia durante a operação.	Alimentação AUX ou AS-i fora da faixa declarada, ou ligação incorreta nos terminais.	Meça as tensões nos pontos de alimentação e compare com AUX 18...32 V DC e AS-i 21...31,6 V DC; confira a ligação no datasheet.
O controlador não estabelece comunicação Ethernet/IP.	Conexão física RJ45, configuração de rede ou protocolo incompatível com a configuração do controlador.	Verifique o enlace físico no RJ45, a configuração de rede e se o controlador está configurado para EtherNet/IP; consulte a documentação de ambos os dispositivos.
Dispositivos AS-i não aparecem ou a rede AS-i não comunica.	Alimentação da rede AS-i ausente ou fora da faixa, cabeamento incorreto ou configuração dos mestres não correspondente à rede.	Confira a tensão AS-i, as conexões e o estado indicado pelo display; valide a configuração dos mestres conforme o manual.
Falhas intermitentes em ambiente de painel.	Temperatura de operação fora da faixa declarada ou exposição incompatível com o grau IP20.	Meça a temperatura no local de instalação e confira as condições do invólucro e do ambiente; mantenha a operação dentro de 0...60 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AC1424, português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM AC1424 e para que serve?

É um gateway AS-Interface com CLP integrado, destinado à comunicação entre uma rede AS-i e sistemas Ethernet/IP. A ficha especifica dois mestres AS-i.

Com quais redes e protocolos ele pode se comunicar?

O anúncio destaca EtherNet/IP, e a ficha também declara Ethernet e OPC-UA. Modbus TCP, EtherCAT, TCP/IP e UDP/IP são indicados para programação; confirme a configuração necessária no datasheet.

O que acompanha o AC1424?

A ficha informa terminais como material incluído e quantidade de embalagem de uma peça. Ela não detalha outros acessórios.

Ele serve para instalação externa exposta à chuva?

A ficha declara grau de proteção IP20, que não comprova proteção contra água. Para instalação externa, seria necessário avaliar um invólucro adequado, não especificado como parte deste produto.

Posso usar o AC1424 fora da faixa de 0 a 60 °C?

A faixa de operação declarada é 0...60 °C. A ficha não confirma funcionamento fora desses limites.

O equipamento liga, mas não comunica com o controlador; o que verifico antes de trocar?

Confira a conexão RJ45, a configuração de rede e a seleção de EtherNet/IP no controlador. Verifique também os indicadores do equipamento e consulte os parâmetros de comunicação no datasheet.

A rede AS-i não reconhece os dispositivos; qual é a primeira verificação?

Confira a alimentação AS-i dentro da faixa declarada de 21...31,6 V DC e revise o cabeamento e a configuração dos mestres. Use o display e o manual para identificar o estado da rede.

Devo escolher este modelo ou um gateway com outro número de mestres?

Escolha o AC1424 quando o projeto exigir dois mestres AS-i. Se a arquitetura exigir outra quantidade, compare com um modelo cuja ficha confirme essa configuração.

Como faço a montagem e a ligação elétrica?

O equipamento é indicado para trilho TH35 conforme EN 60715 e utiliza terminais de até 2,5 mm². Consulte o datasheet para o esquema de ligação e verifique as faixas de alimentação antes de energizar.

Qual é a origem ou procedência do produto?

O fabricante informado é ifm electronic. A ficha técnica não apresenta dados de garantia ou procedência comercial adicionais.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Interface de comunicação industrial utilizada pelo equipamento como rede de campo, com dois mestres integrados.

Mestre AS-i

Função que coordena a comunicação com dispositivos conectados à rede AS-i.

EtherNet/IP

Protocolo Ethernet industrial indicado para transmissão de dados e programação no AC1424.

PELV

Classificação de tensão de proteção indicada para a área de tensão DC das saídas.

IP20

Grau de proteção declarado para o invólucro; não representa proteção contra ingresso de água.
