Gateway AS-Interface IFM AC1422

Pré-visualizar: AC1422 IFM - Gateway AS-Interface ifm Comunicação EtherNet/IP 2 Mestres AS-i

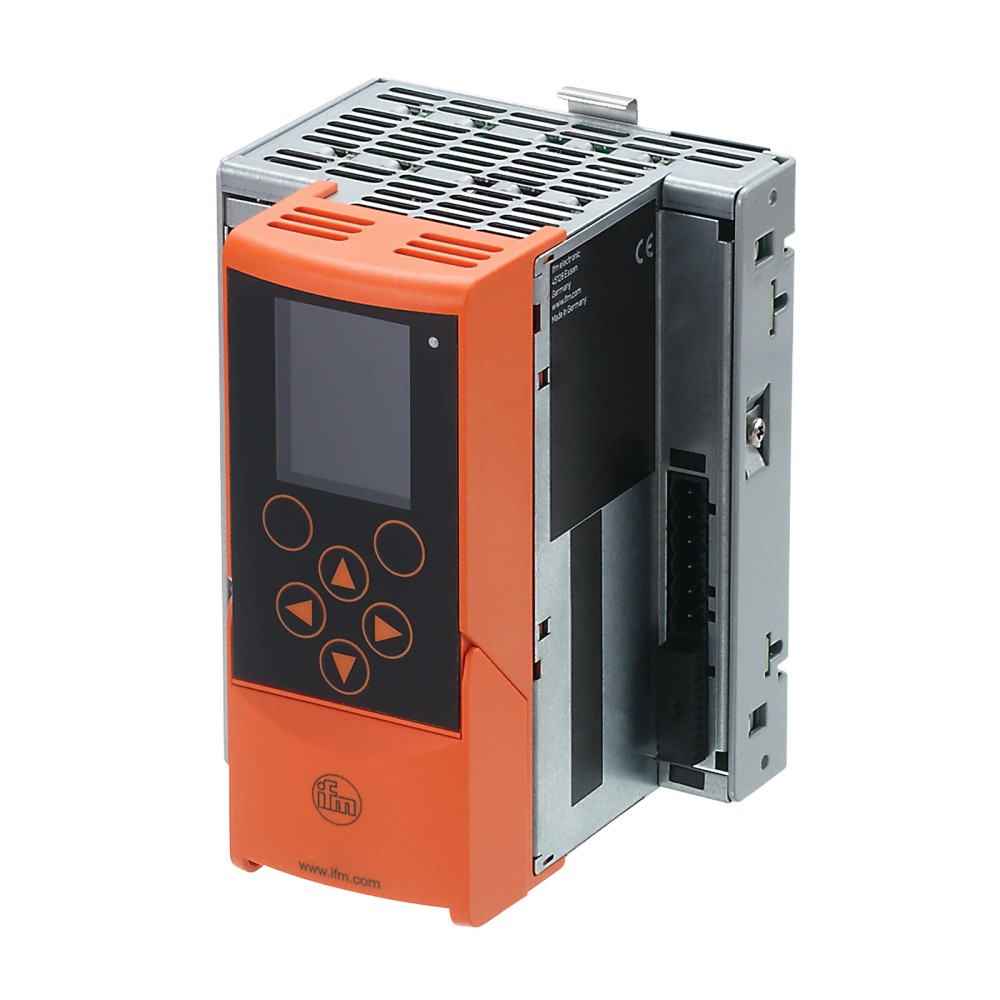

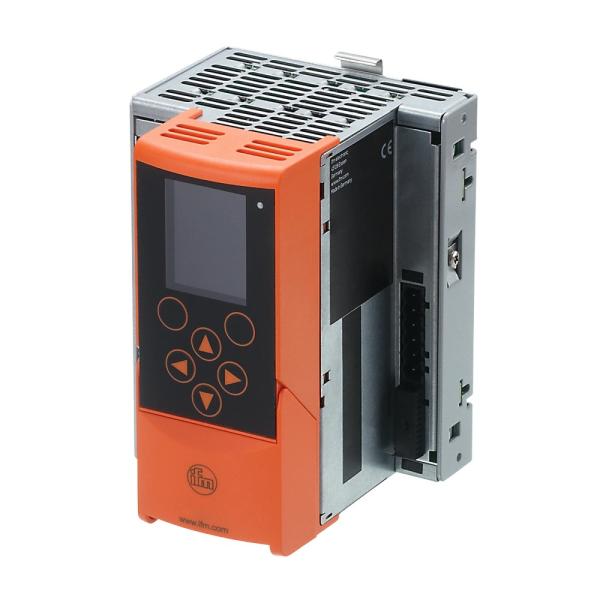

AC1422 IFM - Gateway AS-Interface ifm Comunicação EtherNet/IP 2 Mestres AS-i

Imagem meramente ilustrativa

R$ 15.279,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC1422
EAN: 4021179270007
NCM do produto: 85371090

Destaques do Produto Rede Ethernet...mais

Fechar menu

Saiba mais sobre: "AC1422 IFM - Gateway AS-Interface ifm Comunicação EtherNet/IP 2 Mestres AS-i"

Destaques do Produto

Rede Ethernet

EtherNet/IP

Rede AS-i

2 mestres; versão 3.0; perfil M4

Conexão elétrica

Terminais

Alimentação

18–32 V DC

Montagem

Trilho DIN TH35 (EN 60715)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Gateway AS-Interface ifm AC1422 com EtherNet/IP e 2 mestres AS-i

O ifm AC1422 é um gateway que conecta uma rede AS-Interface a sistemas de automação por Ethernet, com suporte a EtherNet/IP. Possui dois mestres AS-i, perfil mestre M4 e interface AS-i versão 3.0. A comunicação Ethernet também inclui Modbus TCP, e a conexão elétrica é feita por terminais.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de dispositivo	Gateway AS-Interface
Protocolo Ethernet	EtherNet/IP; Modbus TCP
Número de mestres AS-i	2
Versão AS-i	3.0
Perfil mestre AS-i	M4
Conexão elétrica	Terminais; até 2,5 mm²
Tensão de operação	18–32 V DC; AUX; AS-i: 21–31,6 V DC
Dimensões	135,5 × 93 × 106,2 mm
Grau de proteção	IP20
Temperatura ambiente	0 a 60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação que precisam comunicar uma rede AS-i com um controlador ou sistema Ethernet/IP.
Aplicações que requerem dois mestres AS-i e comunicação Ethernet por EtherNet/IP ou Modbus TCP.
Instalação em trilho DIN TH35, em ambiente dentro da faixa de 0 a 60 °C e com proteção adequada ao grau IP20.

⚠ Considere outro se precisa de:

Aplicações que exijam grau de proteção superior a IP20 sem invólucro ou proteção adicional apropriada.
Instalações cuja temperatura ambiente exceda 0 a 60 °C.
Sistemas sem alimentação compatível com as faixas indicadas ou que exijam conexão diferente de terminais, sem adaptação validada.

APLICAÇÕES E USO

Uso como gateway entre redes AS-Interface e uma rede de automação Ethernet/IP, conforme a função declarada para o produto.
Integração de segmentos AS-i com dois mestres em sistemas que utilizem EtherNet/IP ou Modbus TCP; a adequação depende da configuração da rede e dos dispositivos conectados.
Instalação em painel ou conjunto de automação com montagem em trilho DIN TH35, alimentação dentro das faixas especificadas e temperatura ambiente de 0 a 60 °C.
A ficha não especifica classes de área, resistência a agentes químicos ou proteção acima de IP20; valide essas condições no datasheet e no projeto da instalação.

COMO ESCOLHER

Antes de comprar o Gateway AS-Interface ifm AC1422 com EtherNet/IP e 2 mestres AS-i, verifique estes pontos:

Escolha o AC1422 quando

A arquitetura exigir dois mestres AS-i, versão AS-i 3.0, perfil M4 e troca de dados Ethernet por EtherNet/IP ou Modbus TCP. Confirme também alimentação, montagem em trilho DIN TH35 e condições ambientais.

Avalie outro equipamento quando

O sistema exigir outro protocolo Ethernet, quantidade de mestres diferente, temperatura fora de 0 a 60 °C ou proteção maior que IP20. Verifique os requisitos específicos do sistema no datasheet e com o fabricante antes de selecionar uma alternativa.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Gateway EtherNet/IP AS-Interface	Identificação do tipo de equipamento.
Marca	ifm	Fabricante indicado no anúncio.
Modelo	AC1422	Referência do produto.
Aplicação informada	Gateway EtherNet/IP	Função indicada na ficha.
Categoria	Comunicação industrial	Classificação do produto.
Série	SmartPLC	Série informada no conjunto de dados do produto.
GTIN	4021179270007	Identificador comercial.
Part number	AC1422	Código de peça.
NCM	8537.10.90	Classificação fiscal informada.

Comunicação e interface
Protocolo Ethernet para transmissão de dados	EtherNet/IP	Protocolo de comunicação especificado.
Protocolo Ethernet	Modbus TCP	Protocolo listado na interface Ethernet.
Protocolos de programação	TCP/IP; UDP/IP	Utilizados para programação conforme a ficha.
Conector Ethernet	RJ45	Tipo de conector indicado para TCP/IP, UDP/IP e Modbus TCP.
Taxa Ethernet indicada	10 MBaud; 100 MBaud	Taxas listadas para TCP/IP, UDP/IP e Modbus TCP.

AS-Interface
Número de mestres AS-i	2	Quantidade de mestres integrada ao gateway.
Versão AS-i	3.0	Versão indicada na ficha.
Perfil mestre AS-i	M4	Perfil informado para os mestres.
Certificado AS-i	97303	Identificação de certificado informada no conjunto de dados.
Consumo máximo da interface AS	500 mA; 10 mA com alimentação externa; AS-i 2: 10 mA	Valores de consumo informados para as condições indicadas.

Dados elétricos e alimentação
Tensão de operação	18–32 V DC; AUX; AS-i: 21–31,6 V DC	Faixas de alimentação indicadas na ficha.
Consumo de corrente	< 500 mA; AUX / AS-i 1	Consumo especificado para AUX / AS-i 1.
Separação galvânica	Sim	Separação galvânica informada pelo fabricante.
Área de tensão DC das saídas	Para PELV	Classificação de alimentação indicada na ficha.

Conexões e montagem
Conexão elétrica	Terminais; até 2,5 mm²	Tipo de conexão e seção indicada.
Material incluído	Terminais	Componente listado como incluído.

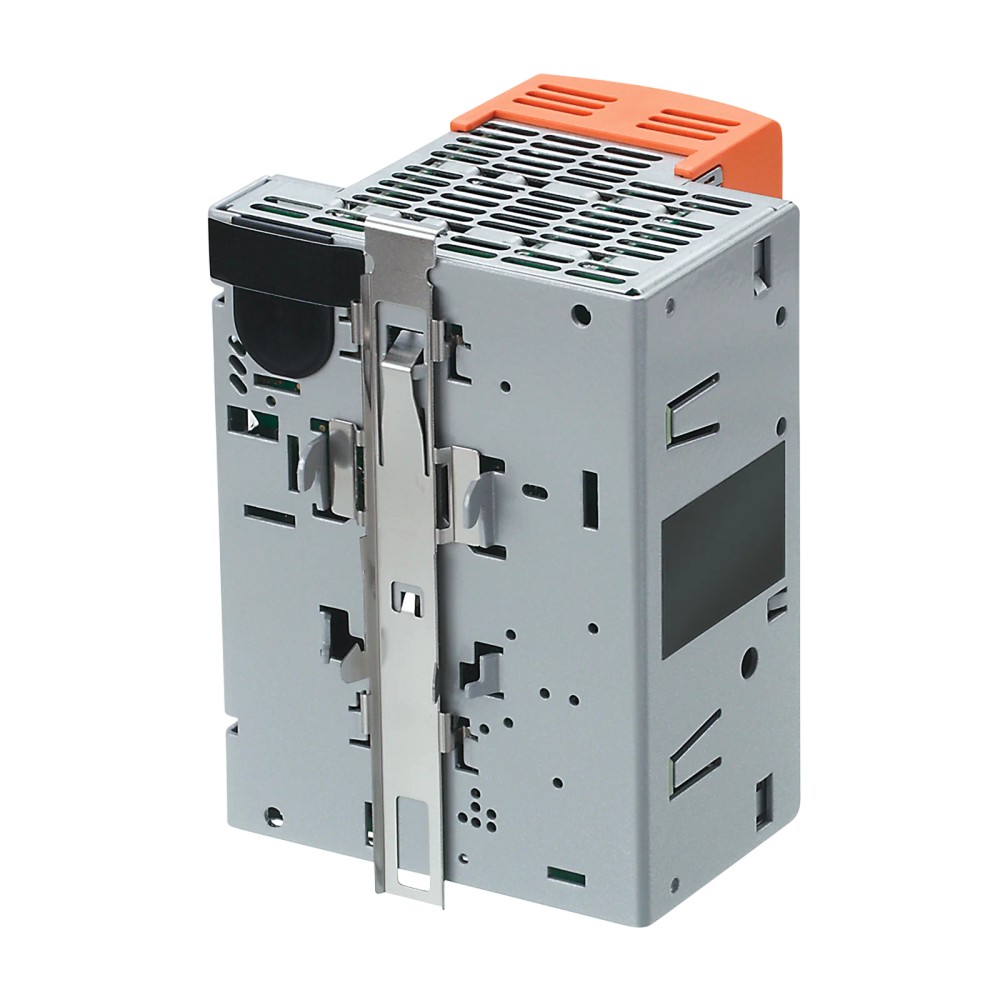

Tipo de montagem	Trilho DIN TH35 (EN 60715)	Montagem conforme especificação indicada.

Displays e elementos de operação

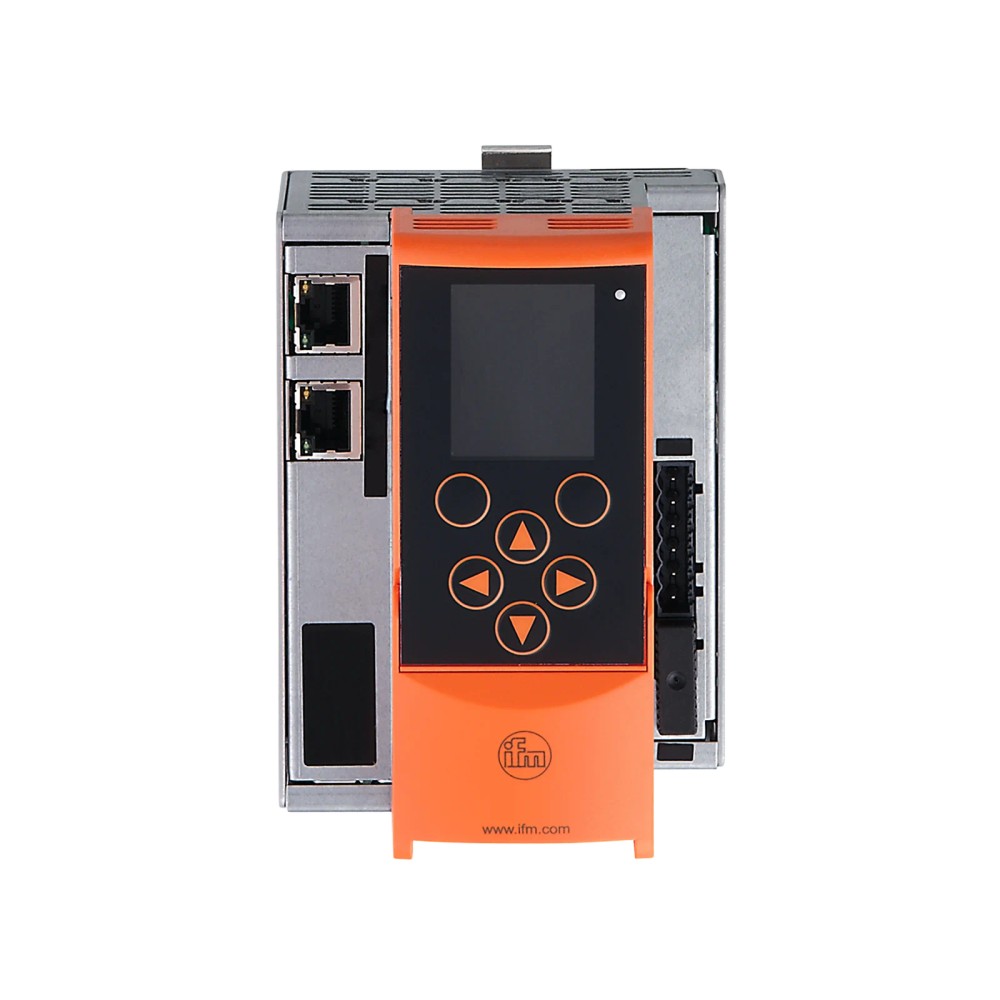

Indicação visual	1 LED vermelho/verde; display LCD plenamente gráfico	Elementos de indicação informados na ficha.

Condições ambientais
Temperatura ambiente	0 a 60 °C	Faixa de operação ambiente especificada.
Temperatura de armazenamento	−20 a 70 °C	Faixa indicada para armazenamento.
Grau de proteção	IP20	Grau de proteção declarado; considerar a necessidade de proteção do conjunto conforme o local de instalação.

Dados mecânicos
Dimensões	135,5 × 93 × 106,2 mm	Dimensões externas indicadas.
Invólucro	Retangular	Formato informado.
Materiais	Alumínio revestido com pó; chapa de aço galvanizado; PC	Materiais indicados para o produto.
Peso	714 g	Peso informado nos atributos do catálogo.

Acessórios e configuração
Acessório opcional	Licença CODESYS V3, E71400	Acessório opcional informado; não consta como incluso.
Unidades por embalagem	1 peça	Quantidade por embalagem indicada.
MTTF	40 anos	Valor informado no conjunto de dados; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• EtherNet/IP para transmissão de dados; conector RJ45; taxas indicadas de 10 e 100 MBaud.

• Modbus TCP; conector RJ45; taxas indicadas de 10 e 100 MBaud.

• TCP/IP e UDP/IP para programação; conectores RJ45; taxas indicadas de 10 e 100 MBaud.

• Interface AS-Interface versão 3.0, com dois mestres e perfil mestre M4.

Conexões

Elétrica Alimentação em corrente contínua: 18–32 V DC; AUX. Para AS-i, 21–31,6 V DC. Conexão por terminais, seção indicada até 2,5 mm². O datasheet informa separação galvânica. Verifique a alimentação e o esquema de ligação no datasheet antes de energizar.

Processo Interface AS-Interface; ligação por terminais. Não há conexão de processo mecânica especificada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-i versão 3.0 com dois mestres e comunicação EtherNet/IP	✓	A ficha especifica AS-i 3.0, dois mestres e EtherNet/IP.
Integração de dados por Modbus TCP	✓	Modbus TCP está listado como protocolo Ethernet suportado, com conector RJ45.
Instalação em ambiente entre 0 e 60 °C, protegida contra condições incompatíveis com IP20	✓	A faixa de temperatura ambiente é 0 a 60 °C e o grau de proteção informado é IP20.
Instalação que exige proteção IP superior a IP20 sem proteção externa	✗	O grau de proteção indicado para o produto é IP20.
Aplicação com temperatura ambiente abaixo de 0 °C ou acima de 60 °C	✗	A faixa de temperatura ambiente especificada é 0 a 60 °C.
Rede que exige protocolo diferente dos protocolos Ethernet informados	✗	A ficha identifica EtherNet/IP, Modbus TCP, TCP/IP e UDP/IP; não informa suporte a outros protocolos.

INSTALAÇÃO

Como instalar o Gateway AS-Interface ifm AC1422 com EtherNet/IP e 2 mestres AS-i

Confirme no datasheet que os requisitos de alimentação, protocolos, quantidade de mestres e condições ambientais correspondem ao projeto.
Instale o equipamento em trilho DIN TH35 (EN 60715), observando as dimensões e o desenho dimensional do fabricante.
Prepare a alimentação DC dentro das faixas indicadas para AUX e AS-i; mantenha a instalação desenergizada durante a ligação.
Faça as conexões nos terminais usando condutores compatíveis com a seção indicada, até 2,5 mm², e consulte o esquema oficial para a atribuição de cada terminal.
Conecte a interface Ethernet pelo RJ45 e configure a rede conforme o protocolo utilizado, como EtherNet/IP ou Modbus TCP.
Energize e verifique as indicações do LED e do display; valide a comunicação e o estado da rede AS-i conforme o manual ou datasheet.

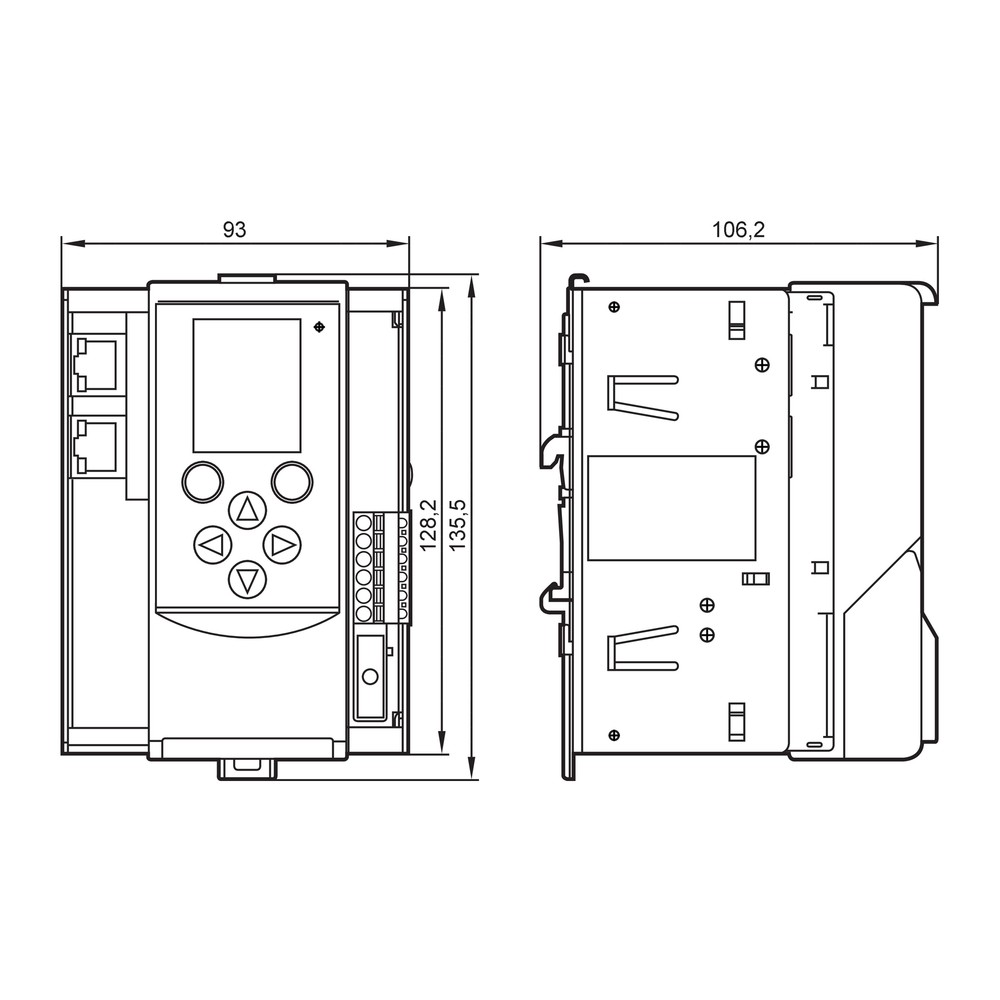

Desenho Dimensional

ACESSÓRIOS

Terminais (material incluído).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O gateway não inicializa ou apresenta funcionamento instável.	Alimentação ausente ou fora das faixas especificadas para AUX ou AS-i.	Meça a tensão nos terminais de alimentação e compare com os valores indicados na ficha; verifique também a ligação dos terminais.
O controlador Ethernet não troca dados com o gateway.	Configuração de protocolo ou conexão Ethernet incompatível com a rede utilizada.	Confirme se a rede utiliza um protocolo listado para o equipamento, verifique a ligação RJ45 e revise a configuração de comunicação no controlador e no gateway.
Um ou ambos os segmentos AS-i não comunicam como esperado.	Problema de alimentação, ligação ou configuração da rede AS-i conectada ao mestre.	Confira a alimentação AS-i dentro da faixa indicada, inspecione as conexões e valide a configuração dos mestres e da rede conforme o datasheet.
O equipamento apresenta falha em campo apesar de operar em bancada.	Condição ambiental ou de instalação incompatível, incluindo temperatura fora da faixa ou exposição não adequada a IP20.	Meça a temperatura ambiente, confira a proteção do painel e compare as condições reais de montagem com os limites especificados.

DOCUMENTAÇÃO TÉCNICA

Datasheet AC1422 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AC1422 e para quem ele serve?

É um gateway AS-Interface da ifm destinado a integrar uma rede AS-i a sistemas Ethernet industriais. É indicado para projetos que utilizem dois mestres AS-i e EtherNet/IP ou Modbus TCP.

O que acompanha o gateway?

A ficha lista terminais como material incluído e uma peça por embalagem. A licença CODESYS V3 E71400 aparece como acessório opcional, não como item incluído.

O AC1422 funciona com Modbus TCP ou somente com EtherNet/IP?

A ficha indica suporte a EtherNet/IP e Modbus TCP pela interface Ethernet. TCP/IP e UDP/IP também são listados para programação.

Posso usar o AC1422 em ambiente externo ou em local que exige IP mais alto?

A ficha informa grau de proteção IP20, portanto não declara proteção para instalação externa ou para condições que exijam um grau superior sem proteção adicional. Avalie o invólucro e as condições do local no projeto.

Este gateway serve para aplicações fora de 0 a 60 °C?

A faixa de temperatura ambiente especificada é de 0 a 60 °C. A ficha não confirma operação fora dessa faixa.

O gateway liga, mas a comunicação Ethernet não funciona; o que devo verificar?

Confirme a ligação RJ45, o protocolo configurado e os parâmetros da rede no controlador e no gateway. A ficha lista EtherNet/IP, Modbus TCP, TCP/IP e UDP/IP, com usos diferentes.

A rede AS-i não comunica; devo trocar o gateway?

Não necessariamente: a falha também pode estar na alimentação ou nas conexões da rede AS-i. Antes de substituir, confira a faixa de tensão, os terminais e a configuração dos mestres.

Como escolher entre este modelo e um gateway com outro número de mestres?

Escolha o AC1422 quando o projeto exigir dois mestres AS-i, perfil M4 e os protocolos Ethernet listados. Se a arquitetura exigir outra quantidade de mestres ou protocolo diferente, compare os requisitos com o datasheet de outro modelo.

Como instalar o AC1422 no painel?

O equipamento é especificado para montagem em trilho DIN TH35 (EN 60715). Faça a ligação desenergizada, respeite as faixas de alimentação e consulte o datasheet para o esquema de terminais.

A licença CODESYS V3 vem junto com o produto?

Não há indicação de que ela esteja incluída: a ficha a identifica como acessório opcional, código E71400. Confirme a necessidade dessa licença para a configuração pretendida.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Rede de comunicação industrial usada por este gateway através de dois mestres.

EtherNet/IP

Protocolo Ethernet indicado para transmissão de dados pelo AC1422.

Modbus TCP

Protocolo de comunicação listado para a interface Ethernet do equipamento.

Perfil mestre M4

Perfil especificado para os mestres AS-i do gateway.

IP20

Grau de proteção informado para o invólucro; a adequação à instalação deve considerar a proteção requerida pelo ambiente.
