Gateway AS-Interface IFM AC1421

Pré-visualizar: AC1421 IFM - Gateway AS-Interface ifm Comunicação EtherNet/IP 1 Mestre, IP20

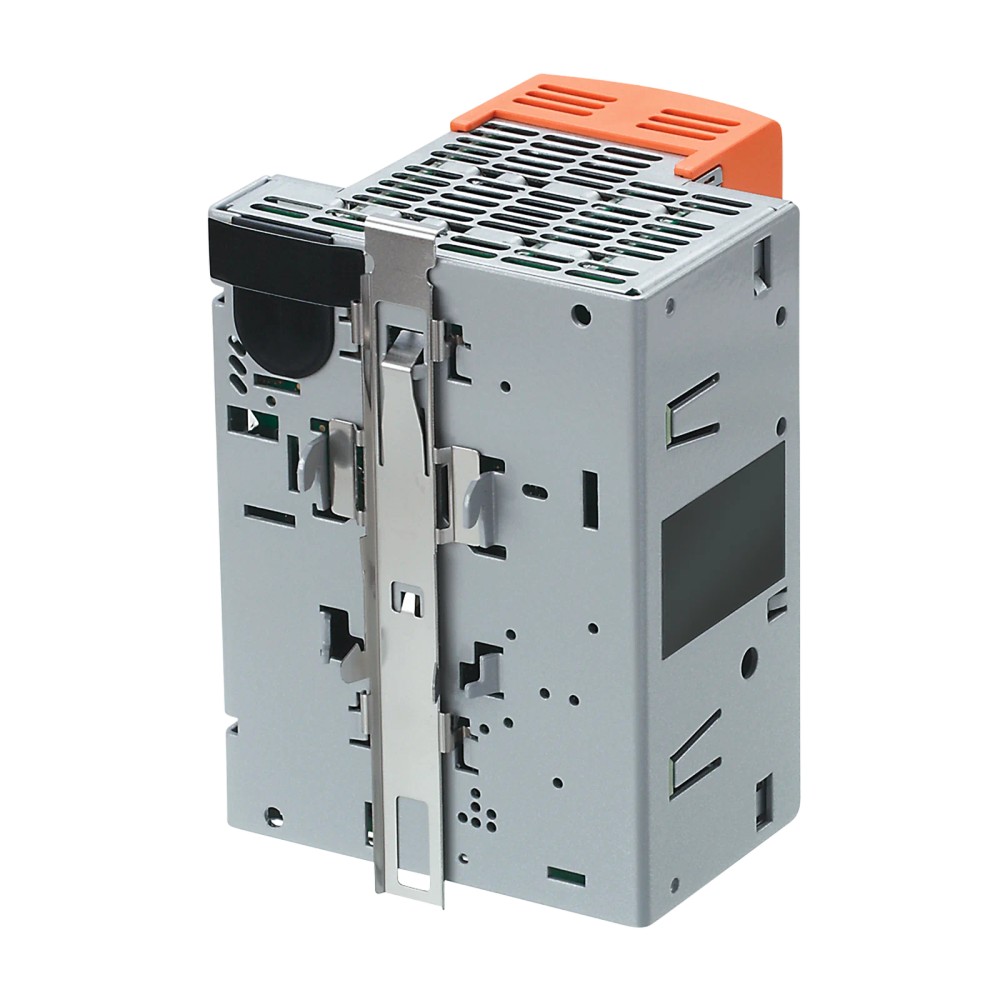

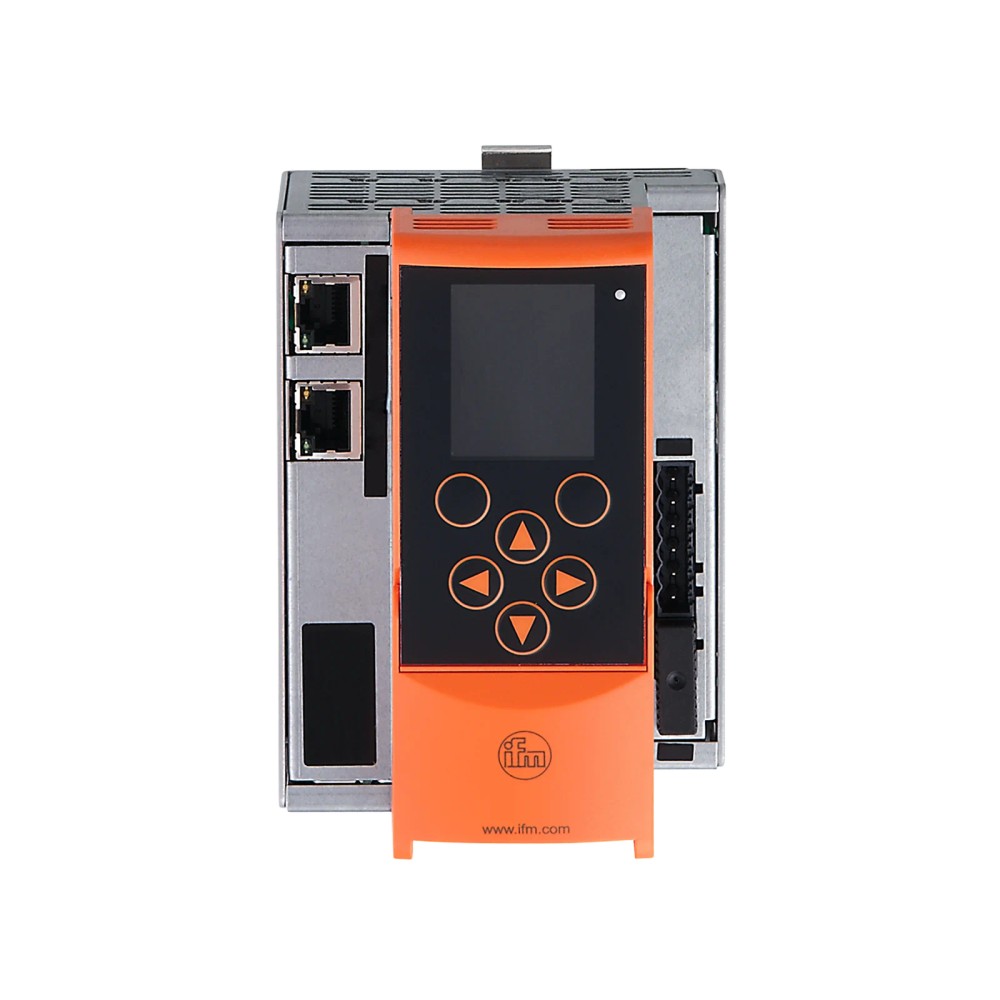

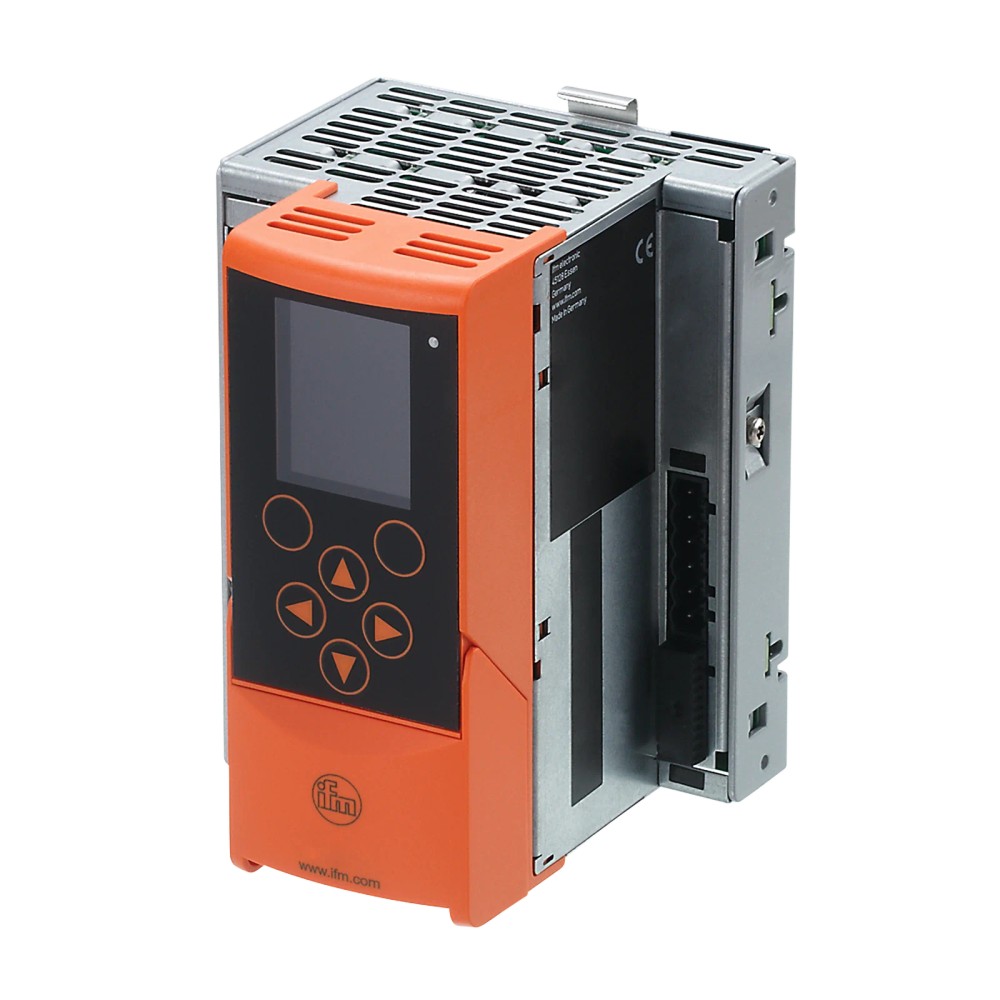

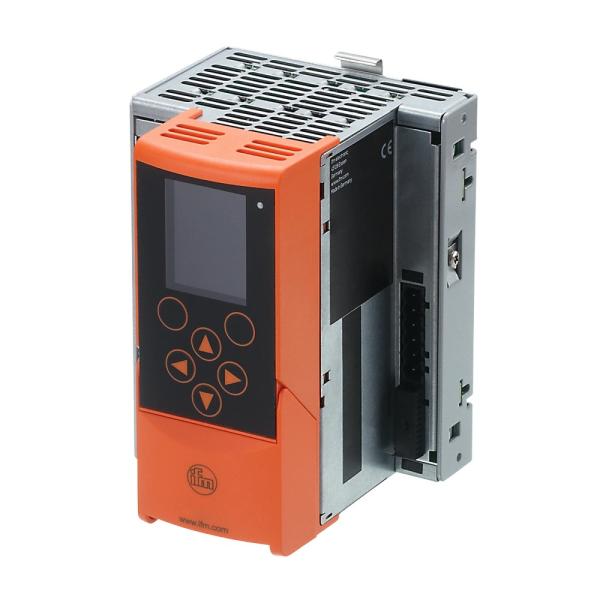

AC1421 IFM - Gateway AS-Interface ifm Comunicação EtherNet/IP 1 Mestre, IP20

Imagem meramente ilustrativa

R$ 12.358,32

Nossos preços são com impostos.

Sem estoque, prazo de entrega será maior

Referência do fabricante: AC1421
EAN: 4021179269995
NCM do produto: 85371090

Destaques do Produto Protocolo principal...mais

Fechar menu

Saiba mais sobre: "AC1421 IFM - Gateway AS-Interface ifm Comunicação EtherNet/IP 1 Mestre, IP20"

Destaques do Produto

Protocolo principal

EtherNet/IP

Rede AS-i

1 mestre; versão AS-i 3.0

Protocolos adicionais

Modbus TCP, TCP/IP e UDP/IP

Alimentação

18...32 V DC; AUX e AS-i: 21...31,6 V DC

Montagem e proteção

Montagem DIN/TH35; IP20

Ligação

Terminais; Ethernet por RJ45

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o AC1421 IFM - Gateway AS-Interface ifm Comunicação EtherNet/IP 1 Mestre, IP20

O AC1421 é um gateway que conecta uma rede AS-Interface a sistemas de automação por Ethernet, com suporte a EtherNet/IP. Possui um mestre AS-i, versão AS-i 3.0 e conexão elétrica por terminais. Também oferece comunicação Modbus TCP e interfaces Ethernet com conectores RJ45. O equipamento tem proteção IP20 e montagem conforme normas DIN, incluindo TH35 (EN 60715).

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Gateway AS-Interface EtherNet/IP
Marca / modelo	ifm / AC1421
Número de mestres AS-i	1
Versão AS-i	3.0
Protocolos Ethernet	EtherNet/IP, Modbus TCP, TCP/IP e UDP/IP
Conexão elétrica	Terminais; seção indicada até 2,5 mm²
Alimentação de operação	18...32 V DC; AUX e AS-i: 21...31,6 V DC
Proteção	IP20
Dimensões	135,5 × 93 × 106,2 mm
Temperatura ambiente	0...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que precisam integrar uma rede AS-i versão 3.0 a uma infraestrutura Ethernet com EtherNet/IP.
Sistemas que requerem um mestre AS-i e comunicação Ethernet por RJ45, incluindo uso de Modbus TCP, TCP/IP ou UDP/IP conforme configuração.
Instalações em que a alimentação disponível atende às faixas indicadas e o equipamento fica em ambiente de 0...60 °C, com montagem DIN/TH35 e proteção adequada ao IP20.

⚠ Considere outro se precisa de:

Não selecionar quando o projeto exigir mais de um mestre AS-i neste equipamento: o AC1421 possui 1 mestre.
Não selecionar para instalação exposta a poeira ou água sem um invólucro ou proteção adicional apropriada; o grau informado é IP20.
Não selecionar para operação fora da temperatura ambiente especificada de 0...60 °C ou com alimentação fora das faixas indicadas.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: gateway EtherNet/IP para interligar AS-Interface a uma rede Ethernet, com um mestre AS-i e versão AS-i 3.0.
Possibilidade de uso em arquiteturas que utilizem EtherNet/IP para transmissão de dados ou Modbus TCP; validar configuração e requisitos de comunicação no datasheet e na documentação do sistema.
A operação deve respeitar a faixa ambiente de 0...60 °C, as faixas de alimentação especificadas e a proteção IP20. Uso em locais com exposição a água ou poeira exige avaliar proteção adicional; essa condição não é detalhada na ficha.
A ficha indica TCP/IP e UDP/IP para programação. A adequação a uma aplicação específica depende da configuração da rede e dos requisitos do controlador.

COMO ESCOLHER

Antes de comprar o AC1421 IFM - Gateway AS-Interface ifm Comunicação EtherNet/IP 1 Mestre, IP20, verifique estes pontos:

Escolha o AC1421 quando

A arquitetura exigir um gateway AS-i com um mestre, versão AS-i 3.0 e integração Ethernet/IP. Considere também a compatibilidade das faixas de alimentação, a montagem DIN/TH35 e a proteção IP20.

Procure outra configuração quando

O projeto exigir mais de um mestre AS-i no gateway ou condições de alimentação, temperatura ou proteção ambiental diferentes das especificadas. Compare as exigências do sistema com o datasheet do modelo alternativo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Gateway AS-Interface EtherNet/IP	Função indicada para integração de AS-i com Ethernet.
Categoria	Comunicação industrial	Classificação do produto no anúncio.
Aplicação informada	Gateway EtherNet/IP	Aplicação registrada na ficha do produto.
Série	SmartPLC	Série indicada no conjunto de dados do catálogo.
Marca e modelo	ifm AC1421	Identificação do fabricante e do modelo.
SKU / Part Number	AC1421	Código de identificação do produto.
GTIN	4021179269995	Identificador comercial informado.
NCM	8537.10.90	Classificação fiscal informada no catálogo.

Protocolos e interfaces
Interface de campo	AS-Interface	Interface do lado da rede AS-i.
Versão AS-i	3.0	Versão AS-Interface indicada.
Número de mestres AS-i	1	Quantidade de mestres integrados ao gateway.
Perfil mestre AS-i	M4	Perfil mestre informado para a interface AS-i.
EtherNet/IP	Suportado; transmissão de dados	Protocolo Ethernet indicado para transmissão de dados.
Modbus TCP	Suportado	Protocolo Ethernet informado na ficha.
TCP/IP	Suportado; programação	Tipo de utilização indicado para TCP/IP.
UDP/IP	Suportado; programação	Tipo de utilização indicado para UDP/IP.
Conector Ethernet	RJ45	Tipo de conector informado para os protocolos Ethernet.
Taxa de transmissão Ethernet	10 MBaud; 100 MBaud	Taxas indicadas para TCP/IP, UDP/IP e Modbus TCP.

Dados elétricos e alimentação
Tensão de operação	18...32 V DC	Faixa informada para alimentação; AUX e AS-i têm faixas próprias.
Tensão AUX	21...31,6 V DC	Faixa indicada para a alimentação AUX.
Tensão AS-i	21...31,6 V DC	Faixa indicada para a alimentação AS-i.
Área de tensão DC	PELV	Classificação de tensão indicada na ficha.
Consumo de corrente	< 500 mA (AUX / AS-i 1)	Consumo indicado para AUX e AS-i 1.
Consumo máximo da interface AS	500 mA; 10 mA com alimentação externa	Valores informados para a interface AS-i, conforme condição de alimentação externa.
Separação galvânica	Sim	Separação galvânica indicada na ficha.
Conexão elétrica	Terminais; seção indicada até 2,5 mm²	Tipo de conexão e seção de condutor informados.

Montagem, proteção e dados mecânicos
Tipo de montagem	Montagem segundo normas DIN; TH35 (EN 60715)	Referência de montagem indicada pelo fabricante.
Invólucro	Retangular	Formato informado para o invólucro.
Proteção IP	IP20	Grau de proteção informado; considerar para seleção do local de instalação.
Dimensões	135,5 × 93 × 106,2 mm	Dimensões externas informadas.
Materiais	Alumínio revestido com pó; chapa de aço galvanizado; PC	Materiais listados para o produto.
Peso	710,5 g	Peso registrado no conjunto de dados do catálogo; outro campo de peso na ficha apresenta valor divergente, validar no datasheet.

Condições ambientais
Temperatura ambiente	0...60 °C	Faixa de temperatura ambiente informada para operação.
Temperatura de armazenamento	-20...70 °C	Faixa de temperatura indicada para armazenamento.

Displays e operação
Display e LEDs	1 LED vermelho/verde; display LCD plenamente gráfico	Elementos visuais indicados na ficha para operação e diagnóstico.

Confiabilidade e certificação
MTTF	46 anos	Valor informado na ficha; não representa vida útil garantida.
Certificado AS-i	97303	Identificação de certificado AS-i informada.

Acessórios e fornecimento
Material incluído	Terminais	Material indicado como incluído no fornecimento.
Acessório opcional	Licença CODESYS V3, E71400	Acessório opcional listado; não é indicado como incluído.

COMPATIBILIDADE

Comunicação

• AS-Interface versão 3.0, com 1 mestre e perfil mestre AS-i M4.

• EtherNet/IP para transmissão de dados.

• Modbus TCP, TCP/IP e UDP/IP; a ficha indica uso de TCP/IP e UDP/IP para programação.

• Ethernet por conector RJ45, com taxas indicadas de 10 MBaud e 100 MBaud.

Conexões

Elétrica Conexão elétrica por terminais, com seção indicada até 2,5 mm². Alimentação de operação: 18...32 V DC; AUX e AS-i: 21...31,6 V DC. Área de tensão DC para PELV. Verificar o esquema e os requisitos de alimentação no datasheet antes da ligação.

Processo Interface de campo AS-Interface; ligação por terminais. Integração com Ethernet por RJ45. A ficha não especifica outro tipo de conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-i versão 3.0 com um mestre e comunicação com controlador por EtherNet/IP	✓	Corresponde à função, ao protocolo EtherNet/IP e à quantidade de mestres informados para o AC1421.
Aplicação que usa Modbus TCP, TCP/IP ou UDP/IP por Ethernet	✓	Esses protocolos constam na ficha; TCP/IP e UDP/IP são indicados para programação.
Projeto que necessita de dois ou mais mestres AS-i neste gateway	✗	O AC1421 possui um mestre AS-i.
Instalação em ambiente com temperatura de operação entre 0 e 60 °C, alimentação dentro das faixas especificadas e montagem DIN/TH35	✓	Essas condições estão dentro dos dados informados para o produto.
Instalação externa ou sujeita a água e poeira sem proteção adicional	✗	O grau de proteção informado é IP20; a ficha não indica proteção contra água ou poeira.

INSTALAÇÃO

Como instalar o AC1421 IFM - Gateway AS-Interface ifm Comunicação EtherNet/IP 1 Mestre, IP20

Confirme que o modelo AC1421 e a arquitetura requerida correspondem a um gateway AS-i com um mestre e versão AS-i 3.0.
Verifique no datasheet as tensões necessárias para AUX e AS-i e confirme que a alimentação atende às faixas indicadas.
Fixe o equipamento em montagem DIN/TH35 conforme a referência EN 60715 e as instruções do fabricante.
Realize as ligações elétricas pelos terminais, respeitando a seção indicada e o esquema do datasheet.
Conecte a Ethernet pelo conector RJ45 e configure o protocolo de comunicação requerido na rede.
Antes de energizar, confira polaridade, conexões, faixa de temperatura e condições de proteção IP20; use o datasheet para validação final.

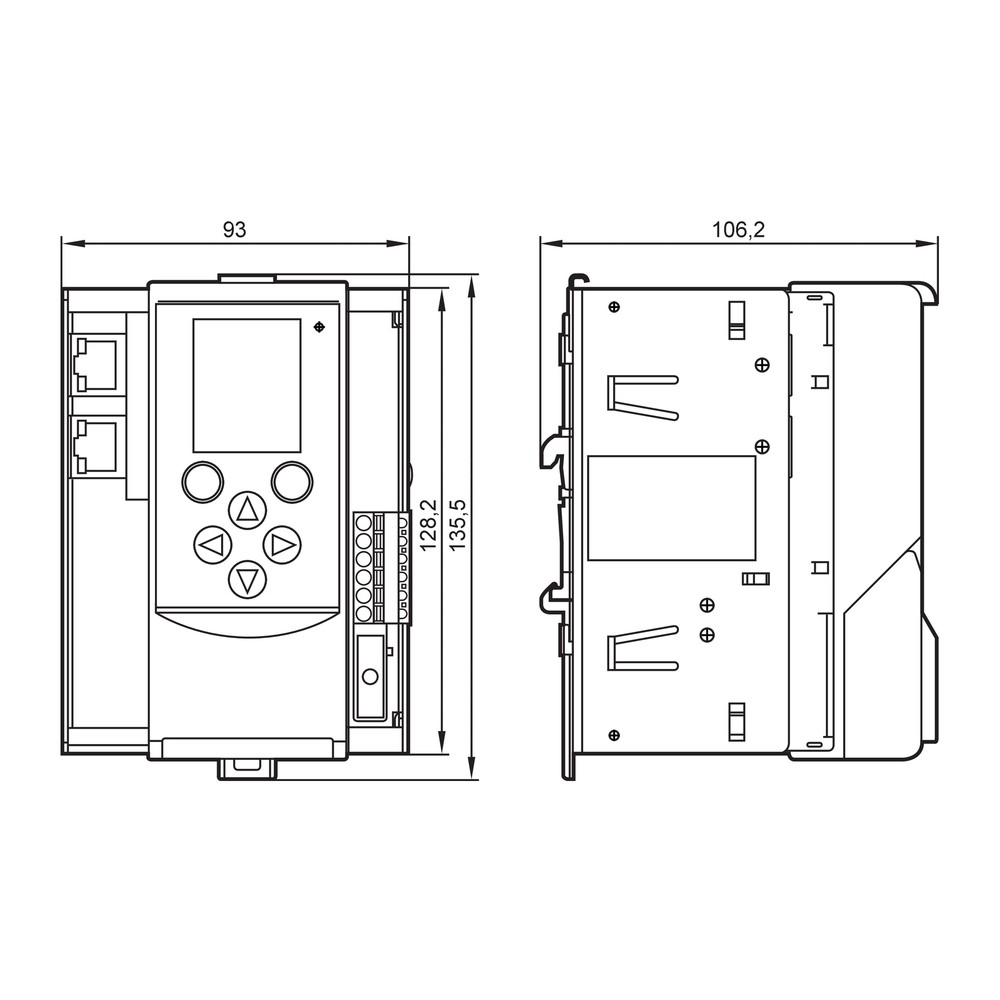

Desenho Dimensional

ACESSÓRIOS

Terminais (material incluído).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O gateway não estabelece comunicação EtherNet/IP.	Conexão RJ45, configuração de rede ou parâmetros do protocolo podem não corresponder à arquitetura do sistema.	Verifique o enlace Ethernet, o cabo e a configuração EtherNet/IP do equipamento e do controlador; consulte o datasheet para parâmetros específicos.
A rede AS-i não é reconhecida ou apresenta falhas de comunicação.	Alimentação AS-i fora da faixa indicada, ligação incorreta nos terminais ou incompatibilidade de configuração da rede.	Meça a tensão AS-i, confira as ligações e confirme a versão e a configuração da rede conforme o datasheet.
O equipamento não inicia ou apresenta comportamento irregular.	Alimentação AUX ou tensão de operação fora da faixa especificada.	Meça a alimentação nos terminais e compare com as faixas informadas para operação, AUX e AS-i.
Interrupções ou falhas associadas ao ambiente de instalação.	Temperatura ambiente fora de 0...60 °C ou exposição incompatível com o grau de proteção IP20.	Confira a temperatura no local e avalie se o invólucro fornece proteção adicional adequada contra as condições ambientais.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do AC1421 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AC1421 e para que serve?

É um gateway AS-Interface da ifm que integra uma rede AS-i a sistemas Ethernet, incluindo EtherNet/IP. Tem um mestre AS-i e interface Ethernet.

Quais protocolos e conexões de comunicação ele oferece?

A ficha indica EtherNet/IP, Modbus TCP, TCP/IP e UDP/IP, com Ethernet por RJ45. TCP/IP e UDP/IP são indicados para programação, e EtherNet/IP para transmissão de dados.

O que acompanha o produto?

A ficha lista terminais como material incluído. A licença CODESYS V3, E71400, aparece como acessório opcional, não como item incluído.

Este gateway serve para uma rede com mais de um mestre AS-i?

Não, o AC1421 possui um mestre AS-i. Para mais mestres, selecione uma configuração que atenda à quantidade exigida pelo projeto.

Posso instalar o AC1421 em um local exposto a água ou poeira?

A ficha informa proteção IP20 e não declara proteção contra água ou poeira. Para esses ambientes, avalie proteção adicional e consulte a documentação do fabricante.

O que verificar se a comunicação EtherNet/IP não funciona?

Confira primeiro a conexão RJ45, o enlace Ethernet e a configuração de rede e protocolo nos dispositivos. Consulte o datasheet para os parâmetros de configuração do AC1421.

O que verificar se a rede AS-i não é detectada?

Verifique a alimentação AS-i, as ligações nos terminais e a configuração da rede. Compare a tensão medida com a faixa especificada no datasheet.

Quando escolher este modelo em vez de outro gateway?

Escolha o AC1421 quando o sistema requer um mestre AS-i e integração Ethernet com EtherNet/IP, além dos protocolos adicionais informados. Se forem necessários mais mestres ou condições diferentes de alimentação, temperatura ou proteção, compare outro modelo com os requisitos do projeto.

Como deve ser feita a instalação elétrica?

A conexão elétrica é feita por terminais, e a Ethernet usa RJ45. Respeite as faixas de alimentação e consulte o datasheet para o esquema de ligação antes de energizar.

É necessário comprar a licença CODESYS V3 junto com o gateway?

A licença CODESYS V3, código E71400, é listada como acessório opcional. A ficha não afirma que seja necessária para todas as aplicações; confirme os requisitos do projeto e do software.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Rede de comunicação industrial usada pelo gateway para conectar dispositivos AS-i ao sistema Ethernet. (Ref.: versão AS-i 3.0; 1 mestre)

Mestre AS-i

Função que coordena a comunicação com a rede AS-i. (Ref.: número de mestres AS-i: 1; perfil M4)

EtherNet/IP

Protocolo Ethernet indicado para transmissão de dados pelo gateway. (Ref.: protocolo EtherNet/IP)

Modbus TCP

Protocolo de comunicação listado para a interface Ethernet do produto. (Ref.: Ethernet - Modbus TCP)

IP20

Grau de proteção informado para o invólucro; deve ser considerado ao avaliar o ambiente de instalação. (Ref.: Proteção IP: IP20)
