Gateway PROFINET AS-Interface IFM AC1402

Pré-visualizar: AC1402 IFM - Gateway PROFINET AS-Interface ifm Comunicação Industrial 2 Mestres AS-i

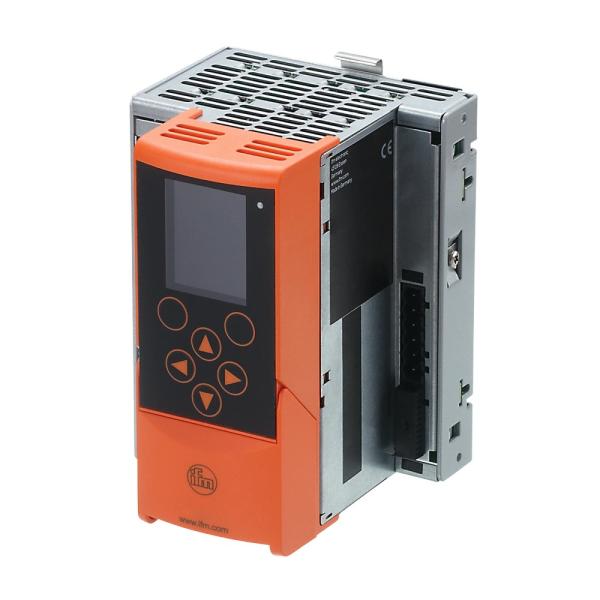

AC1402 IFM - Gateway PROFINET AS-Interface ifm Comunicação Industrial 2 Mestres AS-i

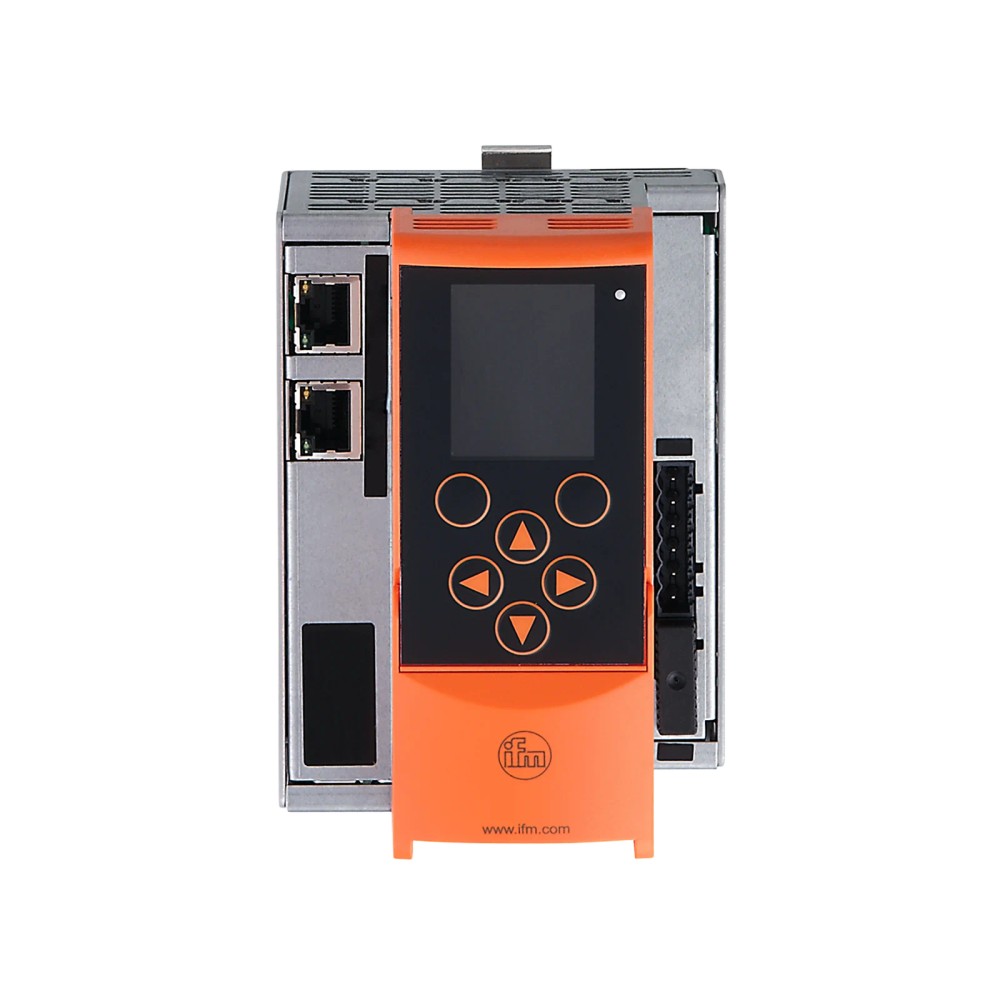

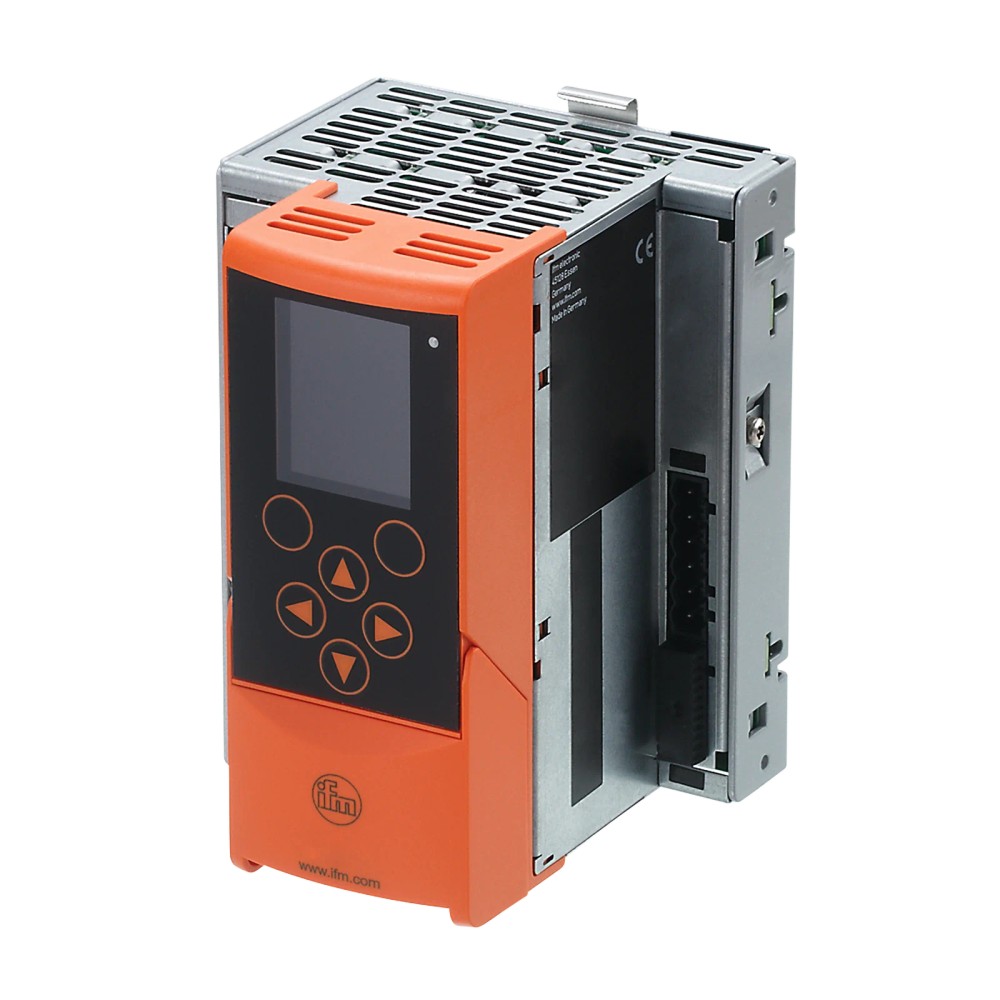

Imagem meramente ilustrativa

R$ 15.279,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC1402
EAN: 4021179247603
NCM do produto: 85371090

Destaques do Produto Protocolo de rede superior...mais

Fechar menu

Saiba mais sobre: "AC1402 IFM - Gateway PROFINET AS-Interface ifm Comunicação Industrial 2 Mestres AS-i"

Destaques do Produto

Protocolo de rede superior

PROFINET

Interface de campo

AS-Interface

Mestres AS-i

Conexão de rede

Duas portas RJ45 integradas

Montagem

Trilho DIN

Identificação do modelo

AC1402

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Gateway PROFINET AS-Interface ifm AC1402, SmartPLC, 2 mestres AS-i

O ifm AC1402 é um gateway que conecta uma rede AS-Interface a uma rede PROFINET. Foi especificado com dois mestres AS-i, duas portas RJ45 e display digital com botões direcionais. O módulo é destinado à montagem em trilho DIN e mede 135,5 × 93 × 106,2 mm. Consulte a documentação oficial para confirmar requisitos de alimentação, cabeamento e configuração da instalação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AC1402
Marca	ifm
Tipo	Gateway PROFINET AS-Interface
Protocolos/interfaces	PROFINET e AS-Interface
Número de mestres AS-i	2
Portas de comunicação	Duas portas RJ45 integradas
Dimensões	135,5 × 93 × 106,2 mm
Montagem	Suporte metálico integrado para trilho DIN
Operação local	Display digital com botões direcionais
Peso informado no catálogo	719 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Projetos que precisam integrar uma rede AS-Interface a uma rede PROFINET.
Instalações que requerem dois mestres AS-i no gateway.
Painéis com montagem em trilho DIN e espaço compatível com as dimensões informadas.

⚠ Considere outro se precisa de:

Não selecione este modelo se a rede superior exigir um protocolo diferente de PROFINET; a ficha identifica PROFINET como protocolo de comunicação.
Não o selecione para uma arquitetura que exija quantidade de mestres AS-i diferente de dois sem antes confirmar a compatibilidade na documentação oficial.

APLICAÇÕES E USO

Integração de uma rede AS-Interface com uma rede PROFINET em um sistema de automação; esse uso decorre diretamente dos protocolos e da função de gateway declarados.
Aplicações que demandem dois mestres AS-i, conforme a quantidade especificada para o modelo.
Instalação em painel de controle com montagem em trilho DIN, desde que haja espaço para as dimensões do módulo.
A ficha não informa condições ambientais, alimentação, limites de carga, número de dispositivos AS-i suportados ou topologias. Valide esses requisitos no datasheet e no manual antes de projetar a aplicação.

COMO ESCOLHER

Antes de comprar o Gateway PROFINET AS-Interface ifm AC1402, SmartPLC, 2 mestres AS-i, verifique estes pontos:

Quando escolher o AC1402

Escolha quando a arquitetura requer comunicação PROFINET, interface AS-Interface e dois mestres AS-i, e o painel comporta o módulo de 135,5 × 93 × 106,2 mm em trilho DIN.

Quando avaliar outra opção

Avalie outro gateway quando o protocolo de rede superior não for PROFINET ou quando a quantidade necessária de mestres AS-i não corresponder a dois. Confirme os requisitos elétricos e de configuração no datasheet e no manual antes de definir a substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Modelo	AC1402	Código do produto informado no anúncio.
Marca	ifm	Fabricante indicado na ficha.
Tipo de produto	Gateway PROFINET AS-Interface	Função e interfaces descritas para o equipamento.
Série	SmartPLC	Série informada no catálogo.
Categoria	Comunicação industrial	Classificação do produto na ficha.

Comunicação e interfaces
Protocolo de comunicação	PROFINET	Protocolo de comunicação informado; a ficha resumida não detalha versão ou recursos de rede.
Interface	AS-Interface	Interface de campo informada para o gateway.
Número de mestres AS-i	2	Quantidade de mestres declarada para o modelo.
Portas de comunicação	Duas portas RJ45 integradas	Conectividade física informada; função e características elétricas das portas não especificadas na ficha.

Displays e elementos de operação
Tipo de interface local	Display digital com botões de navegação direcionais	Recursos de indicação e operação local declarados no anúncio.

Dados mecânicos e montagem
Dimensões	135,5 × 93 × 106,2 mm	Dimensões informadas no anúncio; confirmar orientação das medidas no desenho dimensional.
Formato	Módulo retangular vertical para montagem em trilho	Descrição construtiva fornecida na ficha.

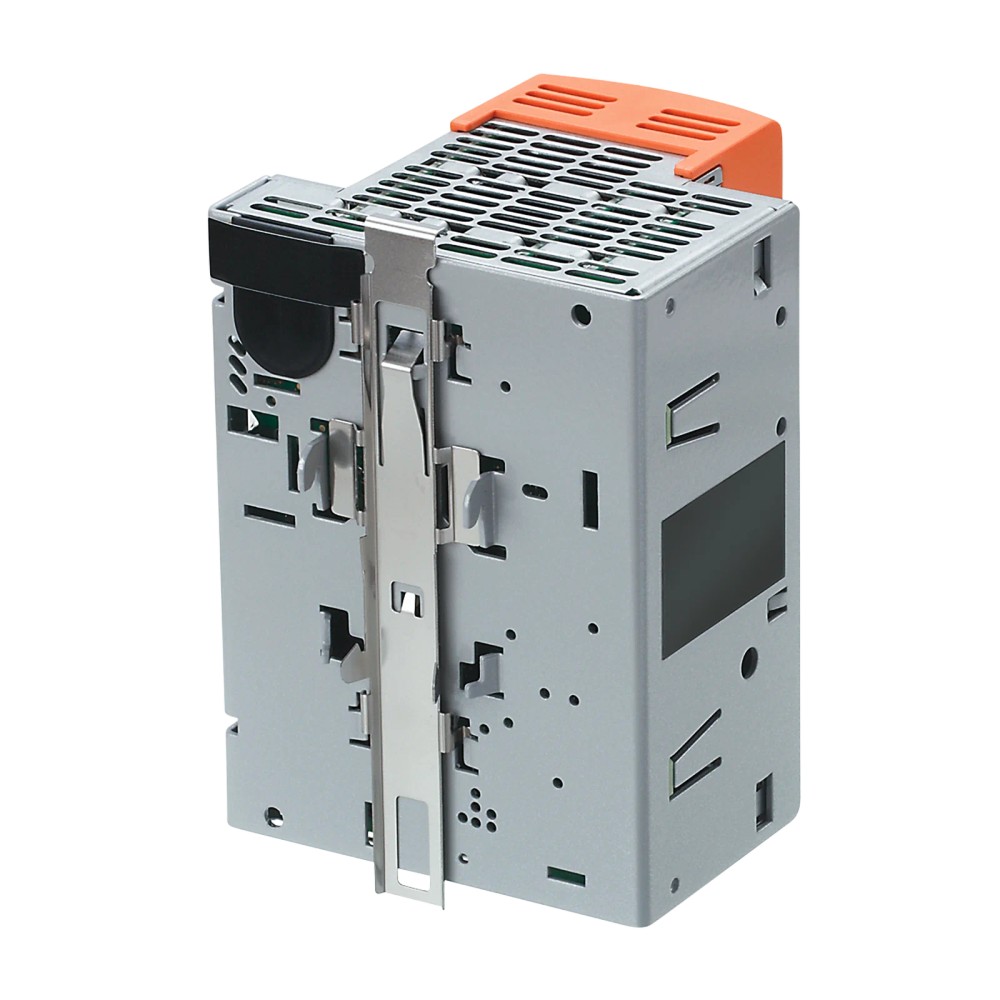

Fixação	Suporte metálico para trilho DIN integrado	Tipo de montagem informado; a ficha resumida não detalha perfil ou requisitos de instalação.
Material	Metal e plástico	Materiais indicados no anúncio; composição por componente não especificada.
Cor	Laranja e cinza metálico	Identificação visual informada na ficha.
Peso	719 g	Valor registrado no catálogo; a ficha do anúncio também apresenta variante com valor inconsistente, por isso confirme o peso na documentação do fabricante.

Identificação comercial
SKU e part number	AC1402	Códigos de identificação do produto.
GTIN	4021179247603	Código global de identificação informado na ficha.
NCM	8537.10.90	Classificação fiscal registrada no catálogo; confirmar conforme necessidade fiscal.

COMPATIBILIDADE

Comunicação

• PROFINET como protocolo de comunicação informado para o gateway.

• AS-Interface como interface de campo informada.

• Duas portas RJ45 integradas; a ficha não especifica funções, topologia ou velocidade das portas.

Conexões

Elétrica A ficha fornecida não informa tensão de alimentação, consumo, pinagem nem requisitos elétricos. Verifique o datasheet e o manual oficial do AC1402 antes da ligação.

Processo A ficha não especifica uma conexão de processo. O produto é descrito como gateway de comunicação PROFINET/AS-Interface; confirme os conectores e a configuração de rede nos documentos oficiais.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema que precisa comunicar uma rede AS-Interface com PROFINET e utiliza dois mestres AS-i.	✓	Corresponde aos protocolos e ao número de mestres declarados para o AC1402.
Sistema cuja rede superior exige um protocolo diferente de PROFINET.	✗	A ficha identifica PROFINET como protocolo de comunicação; não declara suporte a outro protocolo.
Painel com trilho DIN e espaço para as dimensões informadas.	✓	O produto possui suporte metálico integrado para trilho DIN; a compatibilidade de espaço depende das dimensões disponíveis no painel.
Instalação cuja alimentação, pinagem ou topologia depende de requisitos não informados na ficha resumida.	✗	A compatibilidade elétrica e os detalhes de topologia não podem ser confirmados com os dados disponíveis; consultar a documentação oficial antes da instalação.

INSTALAÇÃO

Como instalar o Gateway PROFINET AS-Interface ifm AC1402, SmartPLC, 2 mestres AS-i

Confirme no datasheet e no manual do AC1402 os requisitos elétricos, a pinagem e as instruções de segurança antes da montagem.
Verifique as dimensões do módulo e o espaço disponível no painel com base no desenho dimensional.
Instale o suporte integrado no trilho DIN conforme as instruções oficiais do fabricante.
Conecte as redes PROFINET e AS-Interface somente nos terminais ou conectores indicados pelo manual.
Energize e configure o gateway conforme os procedimentos e parâmetros especificados pela ifm.
Confira no display e no sistema de controle o estado de comunicação; consulte o manual para interpretar indicações e diagnosticar falhas.

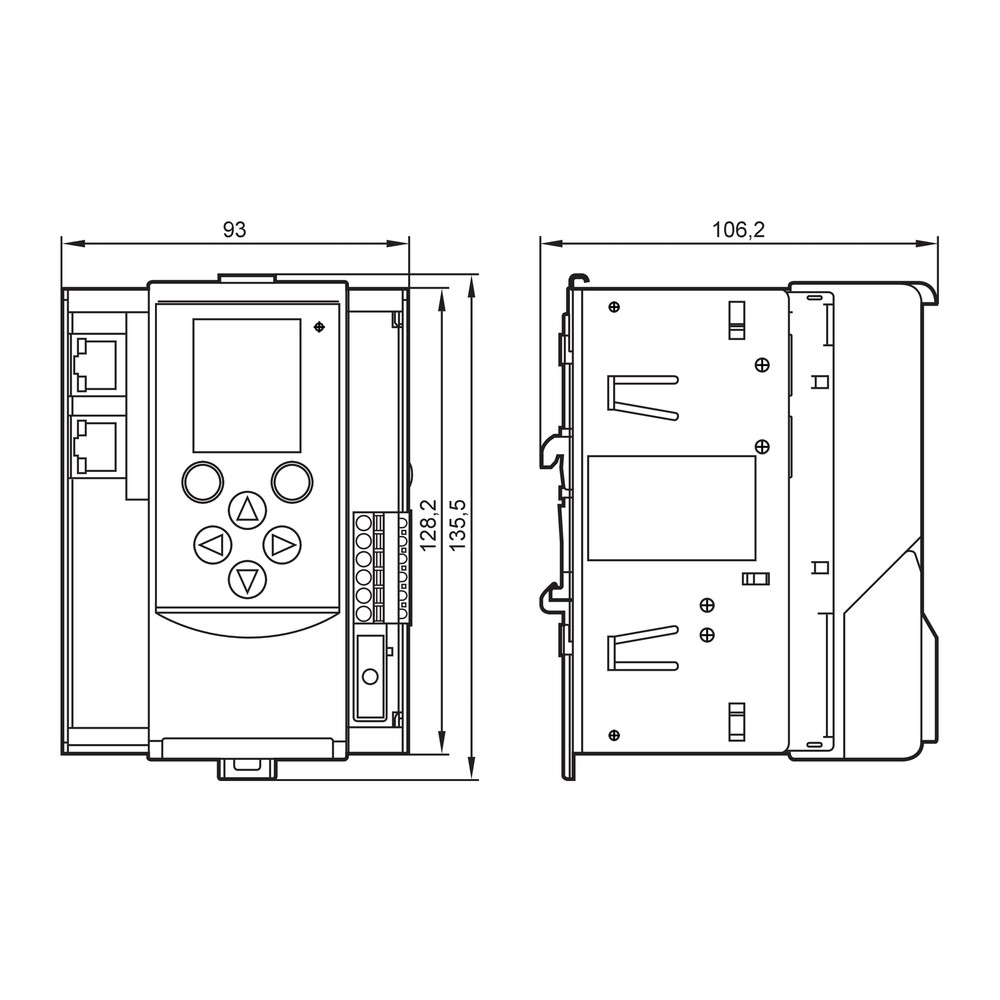

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não estabelece comunicação com o gateway.	Protocolo, configuração de rede ou conexão física incompatível; a ficha não permite determinar qual deles está presente.	Confira no projeto e na documentação oficial se a rede utiliza PROFINET, revise a configuração e inspecione as conexões RJ45.
A rede AS-Interface não é reconhecida ou apresenta falha de comunicação.	Conexão ou configuração da interface AS-i incorreta, ou condição na rede de campo.	Verifique as conexões e a configuração conforme o manual do AC1402 e confirme o estado indicado pelo display.
O gateway não inicializa ou permanece sem indicação esperada.	Alimentação ou ligação elétrica inadequada; os requisitos de alimentação não constam na ficha resumida.	Meça e compare a alimentação e a pinagem com os valores e diagramas do datasheet ou manual oficial antes de substituir o equipamento.
A instalação não encaixa corretamente no painel ou interfere com componentes adjacentes.	Espaço ou orientação de montagem incompatível com as dimensões do módulo ou com a disposição do trilho.	Compare o espaço real no painel com as dimensões e o desenho dimensional oficial e confira a montagem do suporte no trilho DIN.

DOCUMENTAÇÃO TÉCNICA

Página oficial do produto AC1402 e documentação técnica disponível (Datasheet) Desenho em escala informado na ficha (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm AC1402 e para que serve?

É um gateway PROFINET com interface AS-Interface, destinado à comunicação entre essas redes. A ficha especifica dois mestres AS-i.

Quais conexões de rede estão informadas para este gateway?

A ficha informa duas portas RJ45 integradas e os protocolos PROFINET e AS-Interface. Não detalha velocidade, topologia ou função individual das portas; confirme esses pontos na documentação oficial.

O produto acompanha cabos ou outros acessórios?

A ficha do anúncio não relaciona acessórios inclusos. Confirme com o fornecedor o conteúdo efetivo do fornecimento antes da compra.

Este modelo serve para uma rede superior que não seja PROFINET?

A ficha identifica PROFINET como protocolo de comunicação e não declara suporte a outro protocolo. Para uma rede diferente, confirme se há outro modelo compatível com o sistema.

Posso usar o AC1402 em uma aplicação que exige quantidade diferente de mestres AS-i?

A ficha especifica dois mestres AS-i para este modelo. Ela não informa a possibilidade de alterar essa quantidade; valide a arquitetura no manual antes de selecionar o produto.

O que verificar se o controlador não comunica com o gateway?

Confirme se a rede está configurada para PROFINET e revise cabos, conexões RJ45 e parâmetros de rede conforme o manual. Verifique também as indicações do display.

O que verificar se a rede AS-i não é reconhecida?

Inspecione a conexão e a configuração da rede AS-i e consulte as indicações do display. Use o manual do AC1402 para identificar o estado e os procedimentos de diagnóstico.

Devo comprar o AC1402 ou procurar um gateway de outro protocolo?

Escolha o AC1402 quando o sistema requer PROFINET e dois mestres AS-i. Se a rede superior utilizar outro protocolo ou a arquitetura exigir outra quantidade de mestres, compare com um modelo cuja documentação declare esses requisitos.

Como instalar o AC1402 no painel?

A ficha informa suporte metálico integrado para trilho DIN. Consulte o desenho dimensional e o manual para confirmar montagem, conexões e requisitos elétricos antes de energizar.

Que informação devo confirmar antes de ligar o equipamento?

Confirme no datasheet ou manual a tensão de alimentação, a pinagem e os requisitos de ligação, pois esses dados não estão especificados na ficha resumida.

GLOSSÁRIO TÉCNICO

Gateway

Equipamento que faz a interface de comunicação entre redes ou sistemas distintos. (Ref.: tipo de produto — gateway PROFINET AS-Interface)

PROFINET

Protocolo de comunicação industrial indicado para a rede superior do AC1402. (Ref.: protocolo de comunicação — PROFINET)

AS-Interface (AS-i)

Interface de comunicação industrial indicada para a rede de campo conectada ao gateway. (Ref.: interface — AS-Interface)

Mestre AS-i

Função de mestre de comunicação na rede AS-Interface; a ficha informa duas unidades no AC1402. (Ref.: número de mestres AS-i — 2)

RJ45

Tipo de conector físico informado para as portas de comunicação do equipamento; a ficha não especifica a função individual de cada porta. (Ref.: conectividade — duas portas RJ45 integradas)
