Gateway PROFINET AS-Interface ifm AC1401

Pré-visualizar: AC1401 IFM - Gateway PROFINET AS-Interface ifm Comunicação industrial 1 Mestre AS-i

AC1401 IFM - Gateway PROFINET AS-Interface ifm Comunicação industrial 1 Mestre AS-i

Imagem meramente ilustrativa

R$ 12.179,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC1401
EAN: 4021179247597
NCM do produto: 85371090

Destaques do Produto Rede de automação...mais

Fechar menu

Saiba mais sobre: "AC1401 IFM - Gateway PROFINET AS-Interface ifm Comunicação industrial 1 Mestre AS-i"

Destaques do Produto

Rede de automação

PROFINET

Interface de campo

AS-Interface

Mestres AS-i

Conexão Ethernet

2 portas RJ45 integradas

Montagem

Trilho DIN

Referência do produto

AC1401

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Gateway PROFINET AS-Interface ifm AC1401, 1 mestre AS-i

O ifm AC1401 é um gateway que conecta uma rede AS-Interface a uma rede PROFINET. É indicado para integração de dispositivos AS-i em sistemas de comunicação industrial PROFINET. Possui um mestre AS-i, duas portas RJ45 integradas e montagem em trilho DIN. A configuração e a indicação local são feitas por display digital com botões direcionais.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AC1401
Tipo de produto	Gateway PROFINET para AS-Interface
Protocolos/interfaces	PROFINET e AS-Interface
Número de mestres AS-i	1
Conexão de rede	Duas portas RJ45 integradas
Interface local	Display digital com botões direcionais
Montagem	Trilho DIN
Dimensões	135,5 × 93 × 106,2 mm
Material e cor	Metal e plástico; laranja e cinza metálico
Peso informado no catálogo	700,1 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação que precisam integrar uma rede AS-Interface a uma rede PROFINET.
Aplicações que requerem um gateway com 1 mestre AS-i e conexão de rede por portas RJ45.
Painéis com instalação do equipamento em trilho DIN.

⚠ Considere outro se precisa de:

Não selecionar quando a rede de controle exigida não for PROFINET; a ficha identifica PROFINET como protocolo de comunicação.
Não selecionar para aplicações que exijam mais de 1 mestre AS-i no próprio gateway.
Não tratar as portas RJ45 como conexão de processo AS-i; a ficha não especifica o tipo de conexão física para o lado AS-i.

APLICAÇÕES E USO

Aplicação comprovada pela especificação: integração entre uma rede AS-Interface e uma rede PROFINET, com um mestre AS-i.
Possibilidade de uso em painel de automação com montagem em trilho DIN; confirme dimensões e espaço de instalação no desenho dimensional.
A topologia, os limites elétricos, a quantidade de dispositivos AS-i suportada e as condições ambientais não estão detalhados nos dados fornecidos; valide-os na documentação oficial antes do projeto.

COMO ESCOLHER

Antes de comprar o Gateway PROFINET AS-Interface ifm AC1401, 1 mestre AS-i, verifique estes pontos:

Escolha o AC1401

Quando a arquitetura exige comunicação PROFINET com uma interface AS-Interface e um mestre AS-i, e o painel permite montagem em trilho DIN.

Avalie outro gateway

Quando o projeto requer um protocolo diferente de PROFINET ou mais de um mestre AS-i. Confirme na documentação do fabricante as interfaces e capacidades da alternativa.

Confirme a conexão de campo

A ficha informa duas portas RJ45 integradas e descreve a ligação AS-i por terminais no resumo do catálogo. Verifique no datasheet e no manual o esquema de terminais e os requisitos de alimentação antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Gateway PROFINET para AS-Interface	Descrição do equipamento conforme catálogo.
Série	SmartPLC	Série informada no catálogo.
Categoria	Comunicação industrial	Classificação do produto.
Interface de campo	AS-Interface	Interface identificada para comunicação com a rede AS-i.
Protocolo de comunicação	PROFINET	Protocolo indicado para comunicação de rede.
Número de mestres AS-i	1	Quantidade de mestres AS-i especificada para o gateway.

Interfaces e operação
Portas de rede	Duas portas RJ45 integradas	Conectividade indicada na ficha; funções específicas das portas não detalhadas.
Interface local	Display digital com botões de navegação direcionais	Elementos indicados para visualização e navegação no equipamento.
Conexão AS-i	Terminais	O resumo do catálogo menciona terminais; pinagem e características elétricas não fornecidas.

Dados mecânicos
Tipo de montagem	Trilho DIN	Método de montagem informado na ficha.
Formato	Módulo retangular vertical para montagem em trilho	Descrição física do produto.
Dimensões	135,5 × 93 × 106,2 mm	Dimensões informadas no anúncio e catálogo.
Material	Metal e plástico	Materiais indicados na ficha.
Cor	Laranja e cinza metálico	Identificação visual informada no anúncio.
Peso	700,1 g	Valor do catálogo; o anúncio também informa unidade de peso em gramas.

COMPATIBILIDADE

Comunicação

• PROFINET, conforme identificação do produto.

• AS-Interface, com 1 mestre AS-i.

• Duas portas RJ45 integradas para conexão de rede; a ficha não detalha funções de topologia ou configuração dessas portas.

Conexões

Elétrica A ficha informa duas portas RJ45 integradas e menciona terminais no resumo do catálogo, sem especificar pinagem, tensão de alimentação ou características elétricas. Consulte o datasheet e o manual do AC1401 antes de energizar ou conectar a rede AS-i.

Processo Interface de processo AS-Interface. O tipo detalhado de borne/conector e a pinagem não estão especificados nos dados fornecidos; confirme no manual do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Integração de dispositivos AS-i em uma rede PROFINET, com um mestre AS-i no gateway.	✓	Corresponde aos protocolos e ao número de mestres informados para o AC1401.
Instalação em painel com fixação em trilho DIN.	✓	A ficha especifica montagem em trilho DIN.
Aplicação que exige dois ou mais mestres AS-i neste equipamento.	✗	O produto está especificado com 1 mestre AS-i.
Rede de controle que exige um protocolo diferente de PROFINET.	✗	O protocolo informado para o gateway é PROFINET; suporte a outros protocolos não está indicado.
Definição de compatibilidade por tensão, corrente, pinagem ou classe de proteção.	✗	Esses parâmetros não constam nos dados fornecidos; precisam ser confirmados no datasheet ou manual do fabricante.

INSTALAÇÃO

Como instalar o Gateway PROFINET AS-Interface ifm AC1401, 1 mestre AS-i

Confirme no datasheet e no manual a alimentação, os limites elétricos, a pinagem e os requisitos de instalação antes de iniciar.
Verifique se o painel oferece espaço compatível com as dimensões informadas e acesso ao display, aos botões e às conexões.
Fixe o gateway no trilho DIN conforme as instruções do fabricante.
Conecte a rede PROFINET às portas RJ45 conforme o esquema de ligação oficial e a arquitetura da rede.
Conecte a rede AS-i aos terminais identificados no equipamento, respeitando a documentação do fabricante.
Energize e verifique a indicação no display e a comunicação das redes conforme os procedimentos descritos no manual.

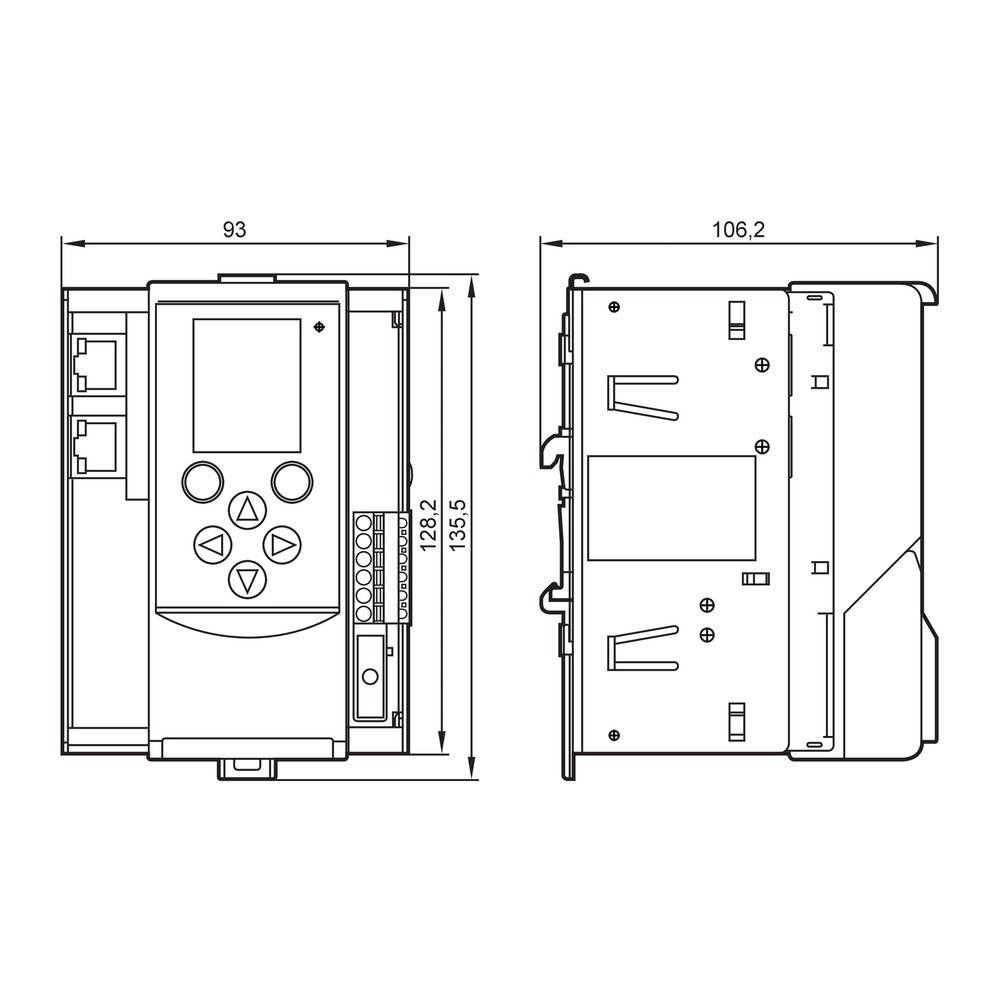

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação PROFINET não é estabelecida.	Conexão de rede, configuração ou parâmetros da rede podem não corresponder à instalação; a ficha não detalha códigos de diagnóstico.	Confira cabos e conexões RJ45 e valide a configuração e os diagnósticos usando o manual do AC1401 e as ferramentas da rede.
Os dispositivos AS-i não aparecem na comunicação do sistema.	Possível falha na ligação dos terminais AS-i, na alimentação ou na configuração da rede; parâmetros elétricos não estão especificados nos dados disponíveis.	Inspecione os terminais e compare a ligação e a alimentação com o esquema oficial; consulte também as indicações do display e o manual.
Não há indicação ou navegação pelo display.	O equipamento pode não estar alimentado ou pode haver condição de falha; as causas específicas não são detalhadas na ficha.	Confirme a alimentação conforme o manual e verifique as mensagens ou estados apresentados no display.
O equipamento não se acomoda no espaço previsto do painel.	Espaço ou orientação de montagem incompatíveis com o formato e as dimensões do módulo.	Compare a área disponível com o desenho dimensional oficial e confirme a montagem em trilho DIN.

DOCUMENTAÇÃO TÉCNICA

Página oficial do produto AC1401; consultar documentação técnica disponível pelo fabricante (Datasheet) Desenho em escala do AC1401 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o gateway ifm AC1401 e para que serve?

É um gateway PROFINET para AS-Interface, destinado à integração dessas redes em automação industrial. O modelo possui 1 mestre AS-i.

Quantas portas de rede e mestres AS-i ele tem?

A ficha informa duas portas RJ45 integradas e um mestre AS-i. A função específica de cada porta deve ser confirmada na documentação do fabricante.

O que acompanha o AC1401?

Os dados fornecidos não especificam acessórios ou itens incluídos. Confirme o conteúdo de fornecimento com o vendedor ou na documentação do fabricante.

Posso usar este gateway em uma rede que não seja PROFINET?

A ficha identifica PROFINET como protocolo de comunicação. Não há indicação de suporte a outro protocolo, portanto confirme os requisitos da rede antes da seleção.

Este modelo atende uma aplicação que exige mais de um mestre AS-i?

Não, a especificação informa 1 mestre AS-i. Para uma arquitetura com mais mestres, avalie outro equipamento cuja documentação confirme essa capacidade.

O gateway aparece conectado, mas os dispositivos AS-i não são reconhecidos. O que verifico?

Confira primeiro a ligação dos terminais AS-i, a alimentação conforme o manual e as indicações do display. Os dados fornecidos não incluem códigos de falha ou requisitos elétricos detalhados.

O display está apagado; devo substituir o equipamento?

Antes de substituir, verifique a alimentação e as conexões conforme o manual do AC1401. A ficha não informa diagnóstico específico para display apagado.

Devo comprar este gateway ou procurar uma versão com mais mestres?

Escolha o AC1401 quando um mestre AS-i for suficiente para a arquitetura. Se o projeto exigir mais de um, selecione um modelo cuja ficha técnica declare a quantidade necessária.

Como faço a instalação mecânica do AC1401?

O produto é especificado para montagem em trilho DIN. Use o desenho dimensional e o manual do fabricante para planejar o espaço e executar a instalação.

Que documentos devo consultar antes de fazer a ligação elétrica?

Consulte a documentação oficial do AC1401 para confirmar alimentação, terminais, pinagem e esquema de ligação. Esses detalhes não estão integralmente disponíveis nos dados fornecidos.

GLOSSÁRIO TÉCNICO

Gateway

Equipamento que permite a comunicação entre redes ou interfaces distintas, neste caso PROFINET e AS-Interface.

PROFINET

Protocolo de comunicação industrial indicado para a conexão de rede do AC1401.

AS-Interface (AS-i)

Interface de comunicação industrial indicada para o lado de campo do gateway.

Mestre AS-i

Função de controle da comunicação na rede AS-i; o AC1401 está especificado com um mestre.

RJ45

Tipo de conexão física identificado para as duas portas de rede integradas; a ficha não detalha pinagem ou função individual das portas.
