Alimentador Elétrico AS-Interface ifm AC1258 8A

Pré-visualizar: AC1258 IFM - Alimentador Elétrico AS-Interface Para Automação Industrial 8A 244W 30.5V

AC1258 IFM - Alimentador Elétrico AS-Interface Para Automação Industrial 8A 244W 30.5V

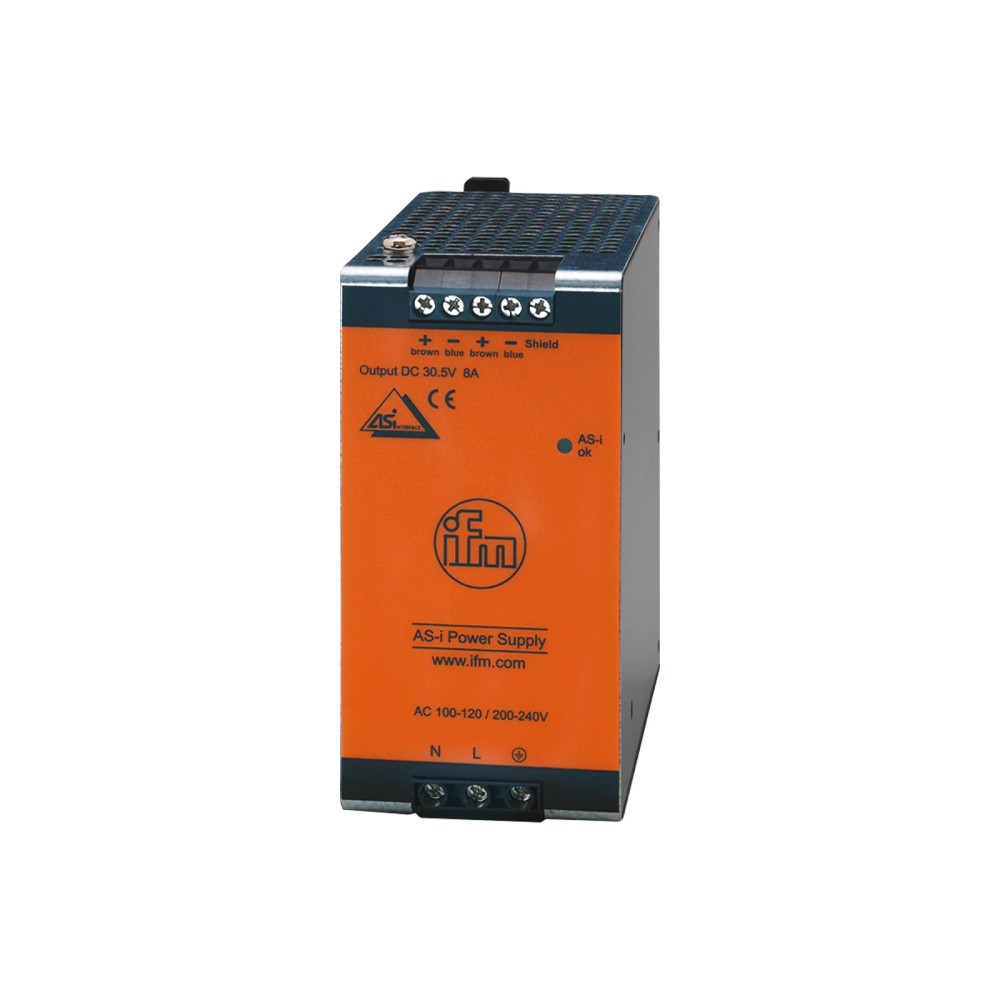

Imagem meramente ilustrativa

R$ 5.492,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC1258
EAN: 4021179273077
NCM do produto: 85044090

Destaques do Produto Rede AS-Interface...mais

Fechar menu

Saiba mais sobre: "AC1258 IFM - Alimentador Elétrico AS-Interface Para Automação Industrial 8A 244W 30.5V"

Destaques do Produto

Rede

AS-Interface

Corrente de saída

8 A

Potência contínua

244 W

Entrada AC

100...120 / 200...240 V, com comutação de área automática

Montagem

Trilho DIN TH35

Conexão

Terminais parafusados

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Alimentador Elétrico AS-Interface ifm AC1258, 8 A, 30,5 V, 244 W

O ifm AC1258 é um alimentador elétrico para redes AS-Interface, destinado a fornecer energia ao barramento. Tem saída nominal de 30,5 V, corrente de saída de 8 A e potência de saída contínua de 244 W. Possui desacoplamento de dados integrado, proteção contra sobrecarga, curto-circuito e sobretensão e montagem em trilho DIN TH35.

PRINCIPAIS ESPECIFICAÇÕES

Protocolo	AS-Interface
Tensão de saída AS-i	30,5 V
Corrente de saída AS-i	8 A
Potência de saída contínua	244 W
Tensão de entrada AC	100...120 / 200...240 V; comutação de área automática
Conexão elétrica	Terminais parafusados
Montagem	DIN TH35 (EN 60715)
Grau de proteção	IP 20
Temperatura ambiente	-25...70 °C
Dimensões	130,8 x 62 x 124,3 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Alimentação de barramentos AS-Interface cuja demanda esteja dentro dos limites de 30,5 V, 8 A e 244 W contínuos do equipamento.
Instalações com montagem em trilho DIN TH35 e ligação por terminais parafusados.
Aplicações em ambiente dentro da faixa especificada de -25...70 °C, respeitando os espaços livres para convecção indicados pelo fabricante.

⚠ Considere outro se precisa de:

Não utilizar quando a aplicação exigir ligar as saídas de alimentadores em série ou em paralelo; essas ligações não são permitidas para este produto.
Não especificar como fonte de saída contínua acima de 244 W ou 8 A.
Não instalar em local que exija proteção superior a IP 20 sem uma proteção adicional adequada à instalação.

APLICAÇÕES E USO

Uso documentado: fornecimento de energia para sistemas AS-Interface por meio da saída AS-i de 30,5 V; respeitar os limites nominais de corrente e potência contínua.
Aplicação possível, condicionada à validação do projeto: alimentação de um barramento AS-i instalado em trilho DIN TH35, com carga calculada dentro das especificações do alimentador.
A operação é especificada para temperatura ambiente de -25...70 °C; a ficha alerta para observar os espaços livres de convecção indicados no manual.
Para condições de instalação com sujeira condutiva, atenção: a ficha especifica grau de sujidade 2 e informa que sujeira condutiva não é permitida.
O grau de proteção declarado é IP 20; a adequação ao ambiente deve ser avaliada considerando esse limite e as condições reais de instalação.

COMO ESCOLHER

Antes de comprar o Alimentador Elétrico AS-Interface ifm AC1258, 8 A, 30,5 V, 244 W, verifique estes pontos:

Escolha o AC1258 quando

A rede for AS-Interface e os requisitos de alimentação estiverem dentro dos valores nominais de 30,5 V, 8 A e 244 W contínuos. A instalação também deve aceitar entrada AC na faixa indicada, montagem DIN TH35 e conexão por terminais parafusados.

Busque outra configuração quando

A carga exceder os limites contínuos do AC1258 ou o projeto depender de saídas ligadas em série ou em paralelo, configuração não permitida. Verifique no datasheet os requisitos da instalação antes de selecionar outro alimentador.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Alimentador elétrico AS-Interface	Fonte de alimentação para barramento AS-i.
Descrição	Fonte de alimentação; terminais	Descrição informada na ficha do anúncio.
Protocolo de comunicação	AS-Interface	Protocolo do sistema alimentado.
Certificado AS-i	98501	Identificação informada na ficha técnica.
Número de circuitos de saída	1	Quantidade indicada pelo fabricante.

Dados elétricos de entrada
Tensão nominal AC	110 / 230 V	Tensões nominais indicadas.
Faixa de tensão da entrada AC	100...120 / 200...240 V	Faixas de entrada especificadas.
Tensão de operação	Comutação de área automática	Comportamento de seleção da faixa de entrada informado.
Frequência AC	47...64 Hz	Faixa de frequência de entrada.
Corrente de entrada (120 V AC / 60 Hz)	3,73 A	Valor nas condições de tensão e frequência indicadas.
Corrente de entrada (230 V AC / 50 Hz)	2,23 A	Valor nas condições de tensão e frequência indicadas.
Pico de corrente de energização (120 V AC / 60 Hz)	3 A	Pico informado para a condição indicada.
Pico de corrente de energização (230 V AC / 50 Hz)	3 A	Pico informado para a condição indicada.
Limitação da corrente de energização	Sim	Recurso indicado na ficha.
Proteção de entrada externa	≤ B-10 A / ≤ C-6 A	Valores de proteção de entrada externa informados.
Fator de potência (120 V AC / 60 Hz)	0,59	Valor nas condições de tensão e frequência indicadas.
Fator de potência (230 V AC / 50 Hz)	0,51	Valor nas condições de tensão e frequência indicadas.
Eficiência (120 V AC / 60 Hz)	89,4 %	Valor nas condições de tensão e frequência indicadas.
Eficiência (230 V AC / 50 Hz)	90,9 %	Valor nas condições de tensão e frequência indicadas.
Dissipação (120 V AC / 60 Hz)	28,9 W	Valor nas condições de tensão e frequência indicadas.
Dissipação (230 V AC / 50 Hz)	24,4 W	Valor nas condições de tensão e frequência indicadas.

Saída AS-Interface
Tensão de saída AS-i	30,5 V	Valor nominal de saída.
Corrente de saída AS-i	8 A	Corrente de saída especificada.
Potência de saída contínua	244 W	Potência para operação contínua.
Potência de saída breve	256 W	Valor breve; a ficha informa que serve por curto período para carregar as capacidades do barramento depois de ligar.
Reserva de potência	5 %	Reserva indicada na ficha.
Desempenho de sobrecarga	Corrente de saída constante	Comportamento indicado para sobrecarga.
Ondulação residual máxima	100 mV	Limite máximo informado.
Estabilidade do retorno	35 V	Valor indicado na ficha.
Tolerância da tensão de operação	10 %	Tolerância especificada.
Proteção contra sobrecarga	Sim	Proteção indicada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção indicada pelo fabricante.
Proteção contra sobretensão	Sim; < 36 V	Limite informado para a proteção.
Desacoplamento integrado de dados	Sim	Desacoplamento de dados integrado.
Possível ligação das saídas em série	Não	A ligação em série não é permitida.
Possível ligação das saídas em paralelo	Não	A ligação em paralelo não é permitida.

Tempos de resposta e continuidade
Tempo de atraso de disponibilidade máximo	800 ms	Tempo máximo indicado até a disponibilidade.
Tempo de ligação em ponte em caso de falha de rede (120 V AC / 60 Hz)	44 ms	Valor nas condições de entrada indicadas.
Tempo de ligação em ponte em caso de falha de rede (230 V AC / 50 Hz)	42 ms	Valor nas condições de entrada indicadas.

Conexões e montagem
Conexão elétrica	Terminais parafusados	Tipo de conexão informado.
Tipo de montagem	Montagem segundo as normas DIN; TH35 (EN 60715)	Montagem em trilho DIN TH35, conforme referência indicada.
Classe de proteção	I	Classe elétrica indicada na ficha.

Condições ambientais e conformidade
Temperatura ambiente	-25...70 °C	Faixa de operação; observar os espaços livres para convecção conforme o manual de operação.
Temperatura de armazenamento	-40...85 °C	Faixa especificada para armazenamento.
Umidade relativa do ar máxima	95 %	Condição indicada conforme IEC 60068-2-30.
Grau de proteção	IP 20	Grau de proteção declarado; considerar as condições de instalação correspondentes.
Grau de sujidade	2; sujeira condutiva não permitida	Condição indicada conforme IEC 62103.
EMC	EN 61000-6-1, EN 61000-6-2, EN 61000-6-4	Normas EMC listadas para o produto.
Resistência a choques	IEC 60068-2-27 (30 g 6 ms / 20 g 11 ms)	Condições de ensaio informadas.
Estabilidade de vibração	IEC 60068-2-6 (± 1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz)	Condições de ensaio informadas.

Dados mecânicos
Dimensões	130,8 x 62 x 124,3 mm	Dimensões gerais informadas.
Material do invólucro	Chapa de aço	Material informado para o invólucro.
Formato do invólucro	Retangular	Formato indicado na ficha.
Peso	898,5 g	Peso informado no conjunto de dados do produto.

Display e operação
Indicador de tensão AS-i	LED verde	Indicação visual da tensão AS-i.

COMPATIBILIDADE

Comunicação

• Protocolo AS-Interface (AS-i).

• Desacoplamento integrado de dados: sim.

• Certificado AS-i: 98501.

Conexões

Elétrica Terminais parafusados. Entrada AC com faixa de 100...120 / 200...240 V e comutação de área automática; saída AS-i de 30,5 V e 8 A. Não é possível ligar as saídas em série ou em paralelo.

Processo Não se aplica: o produto é um alimentador elétrico para AS-Interface e não possui conexão de processo indicada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Barramento AS-Interface dentro dos limites nominais do alimentador.	✓	O equipamento fornece saída AS-i de 30,5 V, corrente de 8 A e potência contínua de 244 W.
Instalação elétrica com terminais parafusados e montagem DIN TH35.	✓	Essas são a conexão elétrica e a forma de montagem informadas para o AC1258.
Projeto que exige conectar saídas de alimentadores em série ou em paralelo.	✗	A ficha especifica que a ligação das saídas em série e em paralelo não é possível.
Carga que excede 8 A ou 244 W em operação contínua.	✗	A corrente e a potência de saída contínua excederiam os valores nominais indicados.
Uso em ambiente fora de -25...70 °C.	✗	A temperatura ambiente de operação especificada é de -25...70 °C.

INSTALAÇÃO

Como instalar o Alimentador Elétrico AS-Interface ifm AC1258, 8 A, 30,5 V, 244 W

Confirme que o projeto utiliza AS-Interface e que a carga está dentro dos limites contínuos de saída especificados.
Verifique a tensão e a frequência da alimentação AC disponíveis em relação às faixas indicadas no datasheet.
Instale o equipamento em trilho DIN TH35, conforme a montagem especificada.
Faça as ligações pelos terminais parafusados, seguindo o esquema e as instruções do fabricante.
Mantenha os espaços livres para convecção conforme indicado no manual de operação.
Após a energização, confira o indicador LED verde de tensão AS-i e valide o funcionamento do barramento conforme o procedimento da instalação.

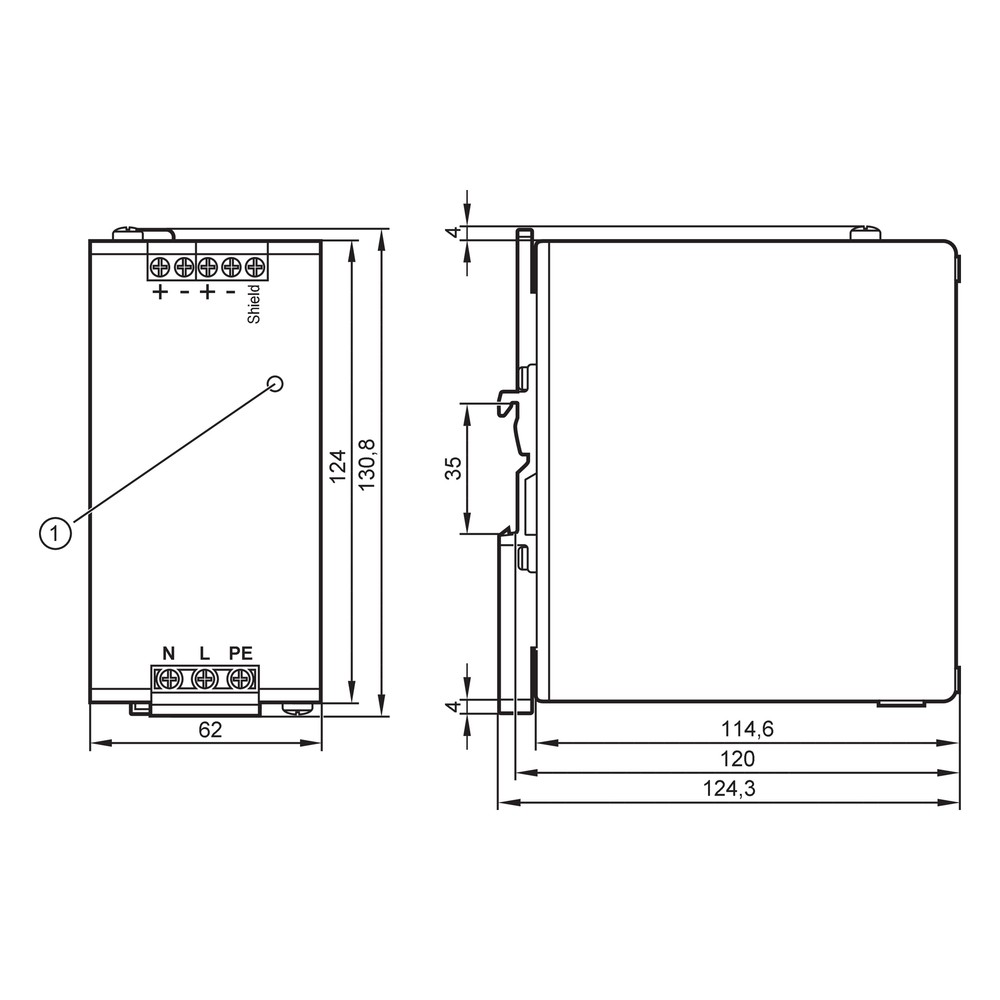

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O barramento AS-i não apresenta tensão após a energização.	Alimentação AC ausente, fora da faixa aplicável ou ligação inadequada nos terminais.	Verifique a tensão e a frequência de entrada e confira as ligações nos terminais conforme o datasheet.
O LED de tensão AS-i não acende.	O alimentador pode não estar recebendo alimentação de entrada ou a ligação pode estar incorreta.	Meça a alimentação AC nas condições especificadas e confira as conexões; consulte o datasheet antes de alterar a instalação.
A saída não sustenta a carga prevista.	Demanda acima dos limites contínuos de corrente ou potência, ou carga de barramento durante a partida.	Compare a demanda calculada com os limites de 8 A e 244 W contínuos; considere que a potência breve é indicada para carregar capacidades do barramento após ligar.
O equipamento apresenta comportamento térmico inadequado em operação.	Espaços livres para convecção insuficientes ou temperatura ambiente fora da faixa especificada.	Verifique a temperatura ambiente e os espaços de ventilação previstos no manual de operação.

DOCUMENTAÇÃO TÉCNICA

Datasheet AC1258 em português (Datasheet) Desenho em escala do AC1258 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AC1258 e para quem ele serve?

É um alimentador elétrico da ifm para sistemas AS-Interface. Serve a projetos que necessitem de alimentação AS-i dentro dos limites elétricos especificados.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não detalha acessórios inclusos. A lista de acessórios não está especificada no contexto do produto.

Este alimentador pode ser ligado em série ou em paralelo com outro?

Não. A ficha indica que as saídas não podem ser ligadas em série nem em paralelo.

Posso usar o AC1258 se a carga exigir mais de 8 A continuamente?

Não para essa demanda: 8 A é a corrente de saída especificada. Dimensione o sistema respeitando também o limite de 244 W contínuos.

O barramento AS-i está sem tensão; o que devo verificar antes de trocar o alimentador?

Verifique primeiro a presença e a faixa da alimentação AC e as ligações nos terminais. Confira também se o LED verde de tensão AS-i acende.

A saída cai ou não atende a carga; qual pode ser a causa?

Uma causa possível é a demanda superar os limites contínuos do equipamento. Compare a carga com os valores nominais e consulte o datasheet para avaliar o comportamento durante a partida.

Como decidir entre este alimentador e outro modelo?

Escolha o AC1258 quando o projeto exigir AS-Interface e couber nos limites de entrada, saída e potência contínua informados. Se a carga exceder esses limites ou exigir ligação em série ou paralelo, selecione uma configuração diferente após validar o projeto.

Preciso comprar um kit de instalação junto com o AC1258?

O contexto identifica o produto como um alimentador individual e não informa um kit ou acessórios inclusos. Confirme separadamente os componentes de instalação necessários para o seu painel.

Como instalar o AC1258 no painel?

O produto é especificado para montagem DIN TH35 e ligação por terminais parafusados. Siga o datasheet e o manual, incluindo a orientação sobre espaços livres para convecção.

Posso instalar o equipamento em ambiente com sujeira condutiva?

A ficha especifica grau de sujidade 2 e informa que sujeira condutiva não é permitida. Avalie as condições do painel antes da instalação.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Protocolo de comunicação industrial atendido pelo alimentador AC1258. (Ref.: protocolo de comunicação AS-Interface)

Desacoplamento de dados

Função integrada indicada na ficha para desacoplar os dados do sistema AS-i. (Ref.: desacoplamento integrado de dados: sim)

TH35

Tipo de montagem em trilho DIN indicado para o equipamento. (Ref.: montagem TH35, EN 60715)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de objetos e água; a ficha informa IP 20. (Ref.: grau de proteção IP 20)

Grau de sujidade

Classificação das condições ambientais de contaminação aplicáveis ao equipamento. (Ref.: grau de sujidade 2; IEC 62103, sujeira condutiva não permitida)
