Alimentador AS-Interface ifm AC1257

Pré-visualizar: AC1257 IFM - Alimentador Elétrico AS-Interface Para Automação Industrial 24V DC 4A Trilho DIN

AC1257 IFM - Alimentador Elétrico AS-Interface Para Automação Industrial 24V DC 4A Trilho DIN

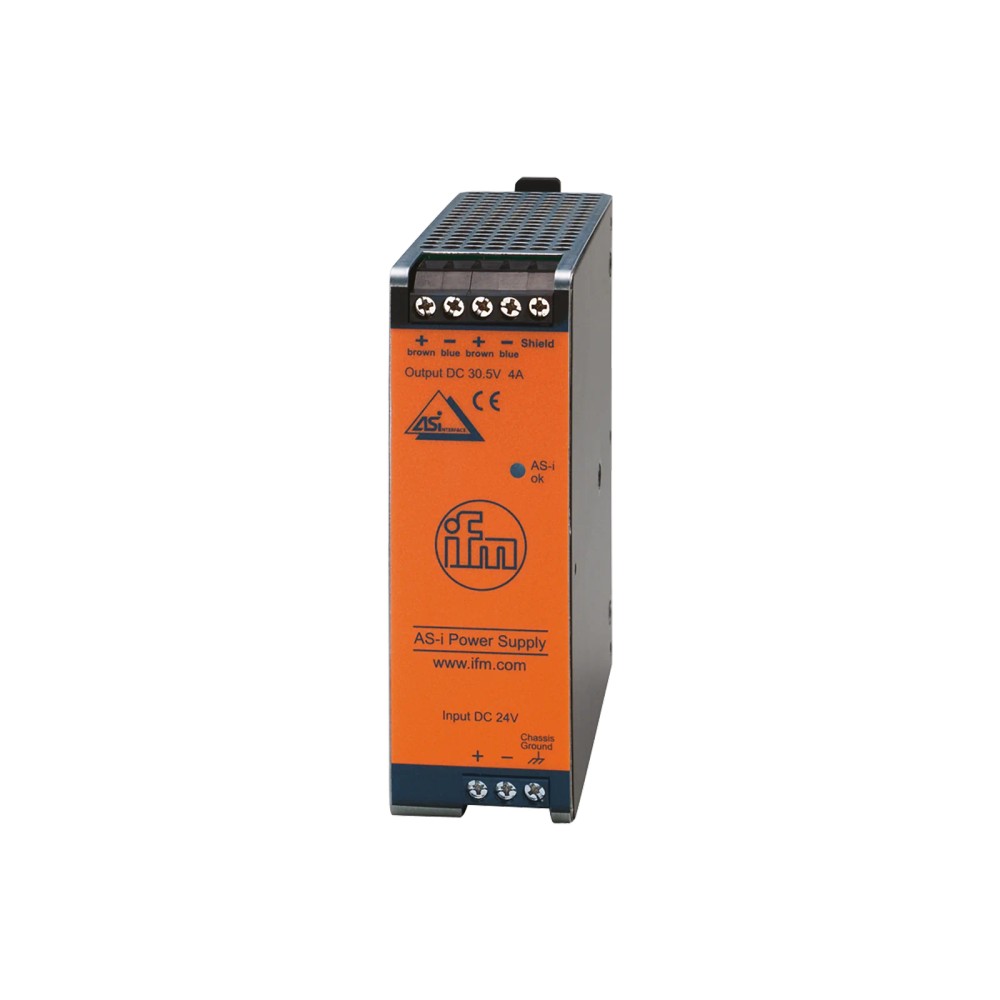

Imagem meramente ilustrativa

R$ 4.459,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC1257
EAN: 4021179273060
NCM do produto: 85044090

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "AC1257 IFM - Alimentador Elétrico AS-Interface Para Automação Industrial 24V DC 4A Trilho DIN"

Destaques do Produto

Tecnologia

Alimentação para AS-Interface

Entrada nominal

24 V DC

Saída AS-i

30,5 V DC / 4 A

Montagem

Trilho DIN TH35

Conexão

Terminais parafusados

Proteções

Curto-circuito, sobrecarga e sobretensão (< 36 V)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o AC1257 IFM — Alimentador elétrico AS-Interface, entrada 24 V DC, saída AS-i 30,5 V DC / 4 A, montagem em trilho DIN

O AC1257 é um alimentador elétrico para sistemas AS-Interface, destinado a fornecer energia ao barramento AS-i. Opera com entrada nominal de 24 V DC e fornece saída AS-i de 30,5 V DC, com corrente de saída de 4 A. Possui desacoplamento de dados integrado, proteção contra curto-circuito e sobrecarga e montagem em trilho DIN TH35.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AC1257
Tecnologia	AS-Interface (AS-i)
Tensão nominal de entrada	24 V DC
Tensão de saída AS-i	30,5 V DC
Corrente de saída AS-i	4 A
Potência de saída duradoura	122 W
Conexão elétrica	Terminais parafusados
Montagem	Trilho DIN TH35 (EN 60715)
Grau de proteção	IP 20
Dimensões	130,5 × 40 × 124,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas AS-Interface que necessitem de alimentação AS-i de 30,5 V DC e corrente de saída de até 4 A, respeitando as condições de projeto do barramento.
Painéis com montagem em trilho DIN TH35 e ligação por terminais parafusados.
Instalações em que seja necessário desacoplamento de dados integrado e proteção contra curto-circuito e sobrecarga.

⚠ Considere outro se precisa de:

Não selecionar para alimentar diretamente cargas que exijam tensão nominal de saída diferente de 30,5 V DC ou corrente superior a 4 A pela saída AS-i.
Não usar em local que exija grau de proteção superior ao IP 20 sem providenciar o invólucro ou a proteção apropriada ao painel.
Não ligar as saídas em série ou em paralelo: a ficha informa que essas configurações não são possíveis.

APLICAÇÕES E USO

Aplicação indicada: fornecer alimentação a uma instalação AS-Interface, com saída nominal de 30,5 V DC e corrente de até 4 A conforme a ficha do produto.
Em painéis de automação com trilho DIN TH35, terminais parafusados e espaço para convecção conforme orientação do manual.
Pode ser considerado em ambientes cuja temperatura de operação esteja entre -25 e 70 °C, respeitando o grau de proteção IP 20 e as condições ambientais declaradas.
A adequação a uma rede AS-i específica depende do dimensionamento da carga total e dos requisitos dos dispositivos conectados; a ficha não identifica modelos específicos de dispositivos compatíveis.
Não usar a saída para requisitos acima dos valores nominais, nem conectar saídas em série ou em paralelo.

COMO ESCOLHER

Antes de comprar o AC1257 IFM — Alimentador elétrico AS-Interface, entrada 24 V DC, saída AS-i 30,5 V DC / 4 A, montagem em trilho DIN, verifique estes pontos:

Escolha o AC1257 quando

A aplicação utilizar AS-Interface e exigir saída AS-i de 30,5 V DC, até 4 A, desacoplamento de dados integrado e instalação em trilho DIN TH35.

Avalie outro alimentador quando

A tensão ou corrente requerida não corresponder à saída de 30,5 V DC e 4 A, quando houver necessidade de ligação em série ou paralelo, ou quando o ambiente exigir proteção maior que IP 20.

Verifique antes de dimensionar

Considere a corrente total prevista para o barramento, a potência duradoura de 122 W, a proteção externa indicada pelo fabricante e os espaços livres para convecção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Alimentador elétrico AS-Interface	Fonte destinada à alimentação de sistemas AS-i.
Modelo	AC1257	Código do produto IFM.
Tecnologia	AS-Interface (AS-i)	Tecnologia indicada para a aplicação do alimentador.
Certificado AS-i	98801	Identificação de certificação indicada na ficha.
Número de circuitos de saída	1	Quantidade de circuitos de saída declarada.

Dados elétricos de entrada
Tensão nominal de entrada	24 V DC	Tensão nominal de alimentação.
Corrente de entrada a 24 V DC	5,5 A	Valor informado para a tensão nominal de entrada.
Pico de corrente de energização a 24 V DC	2 A	Pico declarado na ficha para energização.
Limitação da corrente de energização	Sim	Recurso indicado para limitar a corrente de energização.
Proteção de entrada externa	≤ B-10 A / ≤ C-8 A	Proteção externa indicada pelo fabricante.
Tempo de ligação em ponte em caso de falha de rede a 24 V DC	6 ms	Tempo especificado para a condição de falha de rede.

Saída AS-i
Tensão de saída AS-i	30,5 V DC	Tensão nominal declarada para a saída AS-i.
Corrente de saída AS-i	4 A	Corrente de saída nominal informada.
Potência de saída duradoura	122 W	Potência declarada para operação duradoura.
Potência de saída breve	134 W	Potência disponível por curto período para carregar as capacidades do barramento após ligar.
Reserva de potência	10 %	Reserva indicada na ficha.
Ondulação residual máxima	50 mV	Limite máximo informado para ondulação residual.
Tolerância da tensão de operação	25...35 %	Faixa de tolerância declarada para a tensão de operação.
Estabilidade do retorno	35 V	Valor de estabilidade de retorno informado.
Desempenho de sobrecarga	Corrente de saída constante	Comportamento declarado durante sobrecarga.
Ligação das saídas em série	Não	A ficha não permite conexão em série.
Ligação das saídas em paralelo	Não	A ficha não permite conexão em paralelo.

Proteções e desacoplamento
Desacoplamento integrado de dados	Sim	Recurso integrado para o uso com o barramento AS-i.
Proteção contra curto-circuitos	Sim	Proteção declarada contra curto-circuito.
Proteção contra sobrecarga	Sim	Proteção declarada contra sobrecarga.
Proteção contra sobretensão	Sim; < 36 V	Proteção declarada com limite indicado inferior a 36 V.

Desempenho e eficiência
Eficiência a 24 V DC	90,5 %	Eficiência informada para a tensão nominal de entrada.
Dissipação a 24 V DC	12,7 W	Dissipação declarada para a tensão nominal.
Atraso máximo de disponibilidade	650 ms	Tempo máximo informado até disponibilidade.
Aviso sobre potência de saída breve	Curto período para carregar as capacidades de barramento depois de ligar	Condição de uso indicada para a potência breve.

Conexões e montagem
Conexão elétrica	Terminais parafusados	Tipo de conexão elétrica especificado.
Tipo de montagem	Trilho DIN TH35 (EN 60715)	Montagem segundo as normas DIN indicadas.
Invólucro	Retangular	Formato do invólucro declarado.
Material do invólucro	Chapa de aço	Material indicado na ficha.

Condições ambientais e proteção
Temperatura ambiente de operação	-25...70 °C	Faixa de temperatura ambiente declarada para operação.
Temperatura de armazenamento	-40...85 °C	Faixa declarada para armazenamento.
Grau de proteção	IP 20	Grau de proteção declarado; considerar instalação em painel apropriado.
Classe de proteção	III	Classe de proteção especificada.
Grau de sujidade	2; IEC 62103: sujeira condutiva não permitida	Condição de poluição indicada na ficha.
Umidade relativa máxima	95 %; IEC 60068-2-30	Limite de umidade e referência informados.
Resistência a choques	IEC 60068-2-27: 30 g por 6 ms / 20 g por 11 ms	Condições de choque declaradas.
Estabilidade de vibração	IEC 60068-2-6: ±1,6 mm a 2...17,8 Hz / 2 g a 17,8...500 Hz	Condições de vibração declaradas.
Compatibilidade eletromagnética	EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4	Normas EMC indicadas na ficha.
Aviso de temperatura ambiente	Observar os espaços livres para convecção; consultar o manual de operação	Requisito de instalação para dissipação térmica.

Dados mecânicos
Dimensões	130,5 × 40 × 124,5 mm	Dimensões declaradas do produto.
Peso	621 g	Massa indicada na ficha.
Cor	Laranja e cinza escuro	Cores informadas para o produto.

Elementos de indicação
Indicador	LED verde de tensão AS-i	Indicação visual declarada para a tensão AS-i.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i); o alimentador possui desacoplamento de dados integrado.

• Não há na ficha indicação de Ethernet, IO-Link ou outros protocolos de comunicação.

Conexões

Elétrica Entrada nominal de 24 V DC e saída AS-i de 30,5 V DC / 4 A. Ligação elétrica por terminais parafusados. Não é possível ligar as saídas em série ou em paralelo. A proteção de entrada externa indicada é ≤ B-10 A / ≤ C-8 A.

Processo Não possui conexão de processo; trata-se de um alimentador elétrico para montagem em painel.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alimentação de barramento AS-Interface dentro dos limites nominais de saída e das condições de instalação especificadas.	✓	A ficha identifica o produto como alimentador AS-Interface, com saída de 30,5 V DC e corrente AS-i de 4 A.
Painel com trilho DIN TH35 e ligação por terminais parafusados.	✓	A montagem TH35 (EN 60715) e os terminais parafusados estão especificados.
Aplicação que exija corrente de saída AS-i acima de 4 A ou tensão de saída diferente de 30,5 V DC.	✗	Esses requisitos excedem ou diferem dos valores nominais informados para o AC1257.
Projeto que exija colocar as saídas em série ou em paralelo.	✗	A ficha informa que a ligação das saídas em série e em paralelo não é possível.
Instalação exposta que exija grau de proteção superior a IP 20 sem proteção adicional do painel.	✗	O grau de proteção declarado é IP 20; a ficha não declara proteção superior.

INSTALAÇÃO

Como instalar o AC1257 IFM — Alimentador elétrico AS-Interface, entrada 24 V DC, saída AS-i 30,5 V DC / 4 A, montagem em trilho DIN

Confirme que a aplicação utiliza alimentação AS-Interface e verifique os requisitos elétricos do projeto antes da instalação.
Instale o alimentador em trilho DIN TH35, conforme EN 60715, dentro de um painel compatível com o grau de proteção IP 20.
Garanta os espaços livres para convecção indicados pelo fabricante e consulte o manual de operação para as distâncias de instalação.
Com a alimentação desenergizada, faça as conexões nos terminais parafusados conforme o diagrama e as marcações do equipamento e do datasheet.
Verifique a proteção externa de entrada aplicável; a ficha indica ≤ B-10 A / ≤ C-8 A.
Energize o equipamento e confira o LED verde de tensão AS-i; valide a operação do barramento sem exceder os limites de saída.

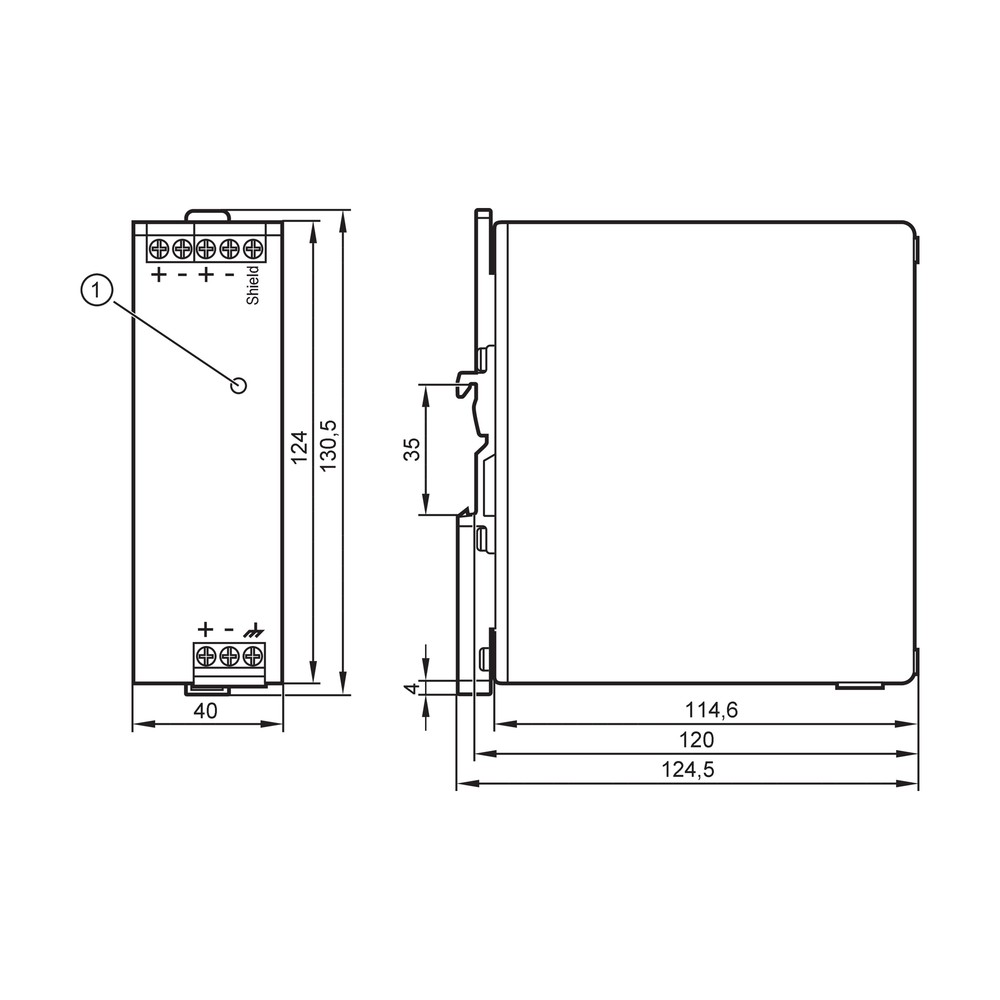

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O LED verde de tensão AS-i não acende.	Possível ausência ou incorreção da alimentação de entrada de 24 V DC, ou interrupção na ligação dos terminais.	Com o circuito em condição segura, verifique a tensão de entrada e confira o aperto e a correspondência das ligações com o diagrama do fabricante.
O barramento AS-i não mantém a alimentação durante a operação.	A carga total pode exceder a capacidade nominal de 4 A ou pode haver curto-circuito no circuito de saída.	Verifique a corrente total prevista e medida e inspecione o barramento e os cabos para identificar curto-circuito ou falha de carga.
O alimentador desarma ou apresenta saída limitada sob carga.	Condição de sobrecarga ou curto-circuito, situações para as quais há proteção declarada.	Desenergize conforme os procedimentos da instalação, isole os circuitos de saída e reconecte as cargas de forma controlada, conferindo corrente e continuidade.
A disponibilidade do barramento demora após a energização.	O produto admite atraso de disponibilidade de até 650 ms; a carga capacitiva do barramento também pode exigir o breve período de carga indicado pelo fabricante.	Meça o intervalo desde a energização e compare-o com o limite especificado; confira a documentação do sistema e não trate a potência breve como capacidade contínua.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AC1257 em português (Datasheet) Desenho em escala AC1257 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AC1257 e para que serve?

É um alimentador elétrico para sistemas AS-Interface. Fornece energia ao barramento AS-i por meio de uma saída de 30,5 V DC.

Com quais requisitos de saída devo dimensionar esse alimentador?

A saída AS-i nominal é de 30,5 V DC e 4 A, com potência duradoura declarada de 122 W. Dimensione a carga total do barramento dentro desses limites.

O produto acompanha acessórios ou cabos?

A ficha fornecida não lista acessórios inclusos. O equipamento possui conexão por terminais parafusados; confirme o conteúdo da embalagem com o fornecedor.

Posso usar o AC1257 para uma carga que precise de outra tensão de saída?

A ficha especifica saída AS-i de 30,5 V DC. Não há evidência de que o produto forneça outra tensão nominal de saída.

Posso ligar duas unidades ou saídas em paralelo para obter mais corrente?

Não para as saídas deste produto: a ficha informa que a ligação em paralelo não é possível. Também não é possível ligar as saídas em série.

O que verificar se o LED de tensão AS-i não acender?

Verifique primeiro a presença da entrada nominal de 24 V DC e as conexões dos terminais. Consulte o diagrama do fabricante antes de substituir o alimentador.

O que pode causar falha ou limitação quando conecto as cargas do barramento?

Sobrecarga ou curto-circuito são causas possíveis, e o produto tem proteções declaradas para essas condições. Confira a corrente total e inspecione os circuitos de saída e os dispositivos conectados.

Como decidir entre o AC1257 e outro alimentador?

Escolha o AC1257 quando a aplicação exigir alimentação AS-i de 30,5 V DC até 4 A e montagem em trilho TH35. Procure outra especificação de produto se a tensão, a corrente ou a possibilidade de ligação em série ou paralelo exigida diferir.

Como instalar o AC1257 no painel?

Monte-o em trilho DIN TH35 e conecte pelos terminais parafusados, com a alimentação desenergizada. Respeite os espaços livres para convecção e siga o manual e o diagrama do fabricante.

Como confirmo os dados de ligação e as dimensões antes da montagem?

Consulte a folha de dados do AC1257 e o desenho em escala oficial da IFM, listados nos documentos técnicos. A ficha fornecida não especifica manutenção periódica.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Tecnologia de comunicação industrial à qual este alimentador fornece energia. (Ref.: tecnologia AS-Interface; certificado AS-i 98801)

Desacoplamento de dados

Recurso integrado indicado para separar a alimentação do barramento dos sinais de dados AS-i. (Ref.: desacoplamento integrado de dados: sim)

TH35

Tipo de trilho DIN especificado para montagem do equipamento. (Ref.: montagem TH35, EN 60715)

IP 20

Grau de proteção declarado para o invólucro; deve ser considerado na seleção do painel e do local de instalação. (Ref.: grau de proteção IP 20)

Potência de saída duradoura

Potência declarada para fornecimento contínuo dentro das condições especificadas. (Ref.: potência de saída duradoura: 122 W)
