Alimentador AS-Interface ifm AC1254

Pré-visualizar: AC1254 IFM - Alimentador AS-Interface ifm Para automação industrial 30.5V DC 4A trilho DIN

AC1254 IFM - Alimentador AS-Interface ifm Para automação industrial 30.5V DC 4A trilho DIN

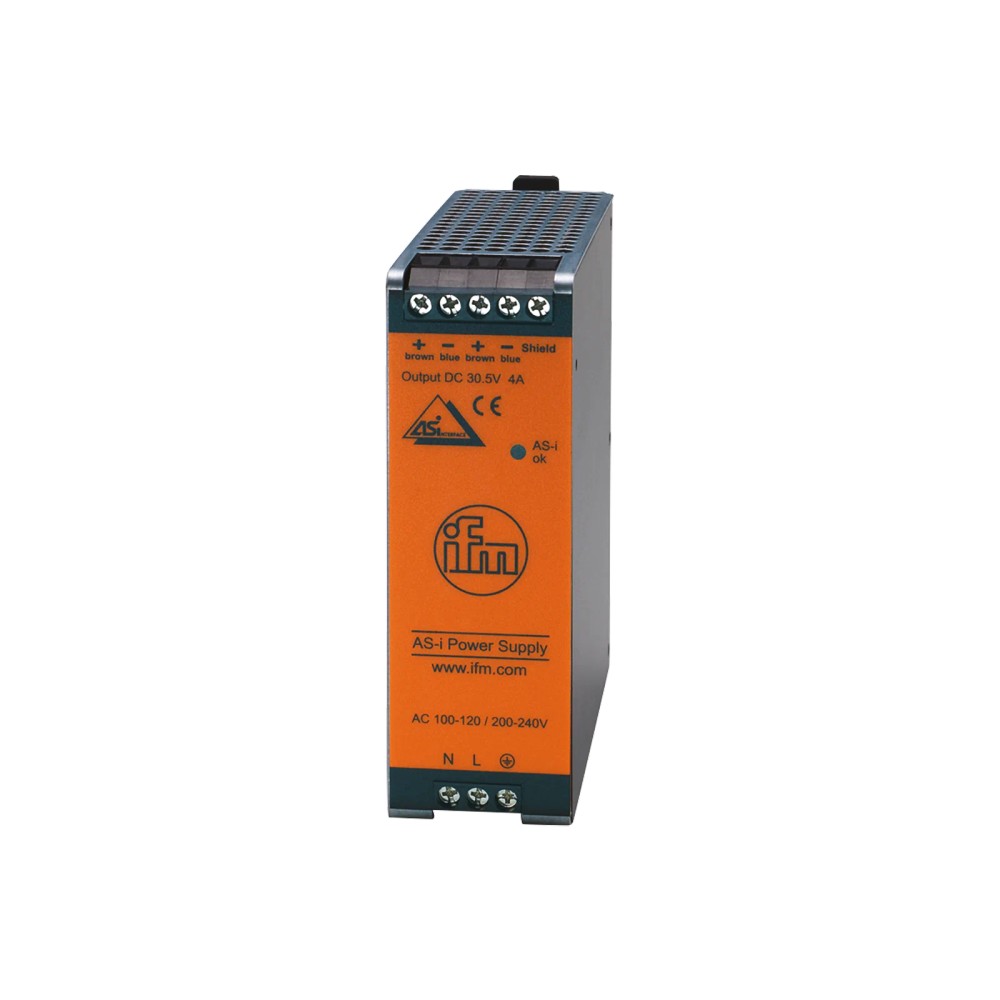

Imagem meramente ilustrativa

R$ 3.894,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC1254
EAN: 4021179273046
NCM do produto: 85044090

Destaques do Produto Protocolo...mais

Fechar menu

Saiba mais sobre: "AC1254 IFM - Alimentador AS-Interface ifm Para automação industrial 30.5V DC 4A trilho DIN"

Destaques do Produto

Protocolo

AS-Interface (AS-i)

Saída

30,5 V DC; 4 A

Entrada

100–120 V AC ou 200–240 V AC, com comutação automática de faixa

Conexão

Terminais parafusados

Instalação

Trilho DIN TH35

Proteção do invólucro

IP20

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Alimentador elétrico AS-Interface ifm AC1254, 30,5 V DC, 4 A, montagem em trilho DIN

O ifm AC1254 é um alimentador elétrico para redes AS-Interface, destinado a fornecer alimentação ao barramento. Opera com entrada AC de 100–120 V ou 200–240 V e fornece saída AS-i de 30,5 V DC, com corrente de até 4 A. Possui desacoplamento integrado de dados, comutação automática de faixa de entrada e montagem em trilho DIN TH35.

PRINCIPAIS ESPECIFICAÇÕES

Produto	Alimentador elétrico AS-Interface
Modelo / SKU	AC1254
Tensão de entrada AC	100–120 V / 200–240 V
Tensão de saída AS-i	30,5 V DC
Corrente de saída AS-i	4 A
Potência de saída duradoura	122 W
Conexão elétrica	Terminais parafusados
Montagem	Trilho DIN TH35 (EN 60715)
Grau de proteção	IP20
Dimensões	130,5 × 40 × 124,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Redes AS-Interface que necessitem de alimentação de 30,5 V DC e corrente de saída de até 4 A, respeitando os limites elétricos do sistema.
Painéis com instalação em trilho DIN TH35 e conexão por terminais parafusados.
Aplicações que utilizem a entrada AC dentro das faixas especificadas: 100–120 V ou 200–240 V.

⚠ Considere outro se precisa de:

Não selecionar para uma rede que exija tensão de saída ou corrente superiores às especificações do AC1254.
Não instalar em local que exija proteção contra poeira ou água superior à classificação IP20 sem proteção adicional adequada ao conjunto.
Não usar como fonte de alimentação de outro protocolo ou equipamento sem confirmar previamente os requisitos elétricos e a compatibilidade com o fabricante.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: alimentação de uma rede AS-Interface, com saída especificada de 30,5 V DC e corrente de até 4 A; o barramento e os dispositivos conectados devem respeitar seus requisitos elétricos.
Possibilidade de uso em painel industrial com montagem em trilho DIN TH35 e conexão por terminais parafusados, desde que o local respeite a faixa ambiente de -25 a 70 °C e as condições de instalação indicadas.
Para ambientes sujeitos a poeira ou água, considere que o equipamento tem grau de proteção IP20; a ficha não declara proteção contra ingresso de água.
A entrada deve estar dentro de uma das faixas informadas, 100–120 V ou 200–240 V AC. A frequência de entrada especificada é 47–64 Hz.
Não é possível confirmar compatibilidade com dispositivos específicos, topologias ou cargas apenas com os dados disponíveis; verifique os requisitos da rede AS-i e do fabricante dos dispositivos conectados.

COMO ESCOLHER

Antes de comprar o Alimentador elétrico AS-Interface ifm AC1254, 30,5 V DC, 4 A, montagem em trilho DIN, verifique estes pontos:

Escolha o AC1254 quando

A aplicação requerer alimentação AS-i de 30,5 V DC, saída de até 4 A e montagem em trilho DIN TH35, com tensão de entrada dentro das faixas de 100–120 V ou 200–240 V AC.

Avalie outra especificação quando

A corrente necessária ultrapassar 4 A, a tensão requerida pelo sistema for diferente de 30,5 V DC ou a tensão de alimentação disponível não estiver nas faixas de entrada informadas. Confirme os requisitos do barramento e dos equipamentos conectados antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Tipo de produto	Alimentador elétrico AS-Interface	Classificação informada para o equipamento.
Tecnologia	AS-Interface (AS-i)	Tecnologia de barramento à qual o alimentador se destina.
Marca	ifm electronic	Fabricante indicado na ficha.
Modelo / SKU / Part number	AC1254	Código de identificação do produto.
GTIN	4021179273046	Identificador comercial informado.
Categoria	Comunicação industrial	Categoria indicada nos dados do anúncio.
NCM	8504.40.90	Classificação fiscal informada no cadastro.
Certificado AS-i	98601	Identificação de certificado informada na ficha.

Dados elétricos de entrada
Faixa de tensão de entrada AC	100...120 V / 200...240 V	Faixas de entrada especificadas; a seleção de faixa é automática.
Tensão nominal AC	110 / 230 V	Tensões nominais indicadas pelo fabricante.
Frequência AC	47...64 Hz	Faixa de frequência da alimentação de entrada.
Corrente de entrada a 120 V AC / 60 Hz	2,05 A	Valor de entrada informado para essa condição de tensão e frequência.
Corrente de entrada a 230 V AC / 50 Hz	1,23 A	Valor de entrada informado para essa condição de tensão e frequência.
Pico de corrente de energização	3 A	Valor informado para 120 V AC / 60 Hz e 230 V AC / 50 Hz.
Limitação da corrente de energização	Sim	Recurso indicado na ficha.
Fator de potência a 120 V AC / 60 Hz	0,56	Valor informado para essa condição de operação.
Fator de potência a 230 V AC / 50 Hz	0,47	Valor informado para essa condição de operação.
Proteção de entrada externa	≤ B-10 A / ≤ C-6 A	Valores de proteção de entrada informados; verificar coordenação com a instalação elétrica.

Saída AS-i e desempenho
Tensão de saída AS-i	30,5 V DC	Tensão de saída nominal informada.
Corrente de saída AS-i	4 A	Corrente de saída especificada.
Número de circuitos de saída	1	Quantidade de circuitos de saída informada.
Potência de saída duradoura	122 W	Potência de saída indicada para operação duradoura.
Potência de saída breve	134 W	Disponível por curto período para carregar as capacidades do barramento após ligar.
Aviso sobre potência de saída breve	Curto período para carregar as capacidades de barramento depois de ligar	Condição de uso da potência breve especificada.
Desempenho de sobrecarga	Corrente de saída constante	Comportamento indicado durante sobrecarga.
Reserva de potência	10 %	Reserva informada na ficha.
Ondulação residual máxima	50 mV	Limite máximo informado para a ondulação residual.
Estabilidade do retorno	35 V	Valor indicado na ficha como estabilidade do retorno.
Tolerância da tensão de operação	10 %	Tolerância informada para a tensão de operação.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção declarada pelo fabricante.
Proteção contra sobretensão	Sim; < 36 V	Proteção informada, com limite indicado inferior a 36 V.
Possibilidade de ligação das saídas em série	Não	A ficha não permite ligação das saídas em série.
Possibilidade de ligação das saídas em paralelo	Não	A ficha não permite ligação das saídas em paralelo.
Desacoplamento integrado de dados	Sim	Recurso integrado informado para a aplicação AS-i.
Tempo máximo de atraso de disponibilidade	900 ms	Tempo máximo informado até a disponibilidade da saída.
Tempo de ligação em ponte em caso de falha de rede	70 ms	Valor informado tanto para 120 V AC / 60 Hz quanto para 230 V AC / 50 Hz.

Eficiência e dissipação
Eficiência a 120 V AC / 60 Hz	88 %	Eficiência informada para essa condição de entrada.
Eficiência a 230 V AC / 50 Hz	89,3 %	Eficiência informada para essa condição de entrada.
Dissipação a 120 V AC / 60 Hz	16,6 W	Dissipação informada para essa condição de entrada.
Dissipação a 230 V AC / 50 Hz	14,6 W	Dissipação informada para essa condição de entrada.
Derivação	3 W/K (60...70 °C)	Valor informado para o intervalo de temperatura indicado.

Indicação e conexão elétrica
Indicador de status AS-i	LED verde de tensão AS-i	Indicação visual informada para o estado/tensão AS-i.
Conexão elétrica	Terminais parafusados	Tipo de conexão elétrica especificado.
Classe de proteção	I	Classe de proteção indicada na ficha.

Condições ambientais e resistência
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	-40...85 °C	Faixa de temperatura de armazenamento informada.
Umidade relativa máxima do ar	95 % (IEC 60068-2-30)	Limite e referência de ensaio informados.
Grau de sujidade	2; IEC 62103: sujeira condutiva não permitida	Condição ambiental informada para instalação.
Resistência a choques	IEC 60068-2-27: 30 g por 6 ms / 20 g por 11 ms	Condições de choque especificadas.
Estabilidade de vibração	IEC 60068-2-6: ±1,6 mm a 2...17,8 Hz; 2 g a 17,8...500 Hz	Condições de vibração especificadas.
Normas EMC	EN 61000-6-1, EN 61000-6-2, EN 61000-6-4	Normas EMC declaradas na ficha.
MTTF	90 anos	Valor informado no cadastro; não representa prazo de garantia.

Dados mecânicos e montagem
Formato / invólucro	Retangular; formato vertical para trilho DIN	Formato indicado nos dados do produto.
Material do invólucro	Chapa de aço	Material informado no cadastro.
Método de montagem	Trilho DIN TH35 (EN 60715)	Método de montagem especificado.
Dimensões	130,5 × 40 × 124,5 mm	Dimensões informadas como largura × profundidade × altura.
Largura	130,5 mm	Dimensão indicada no cadastro.
Profundidade	40 mm	Dimensão indicada no cadastro.
Altura	124,5 mm	Dimensão indicada no cadastro.
Peso	625,5 g	Peso informado nos dados do produto.
Grau de proteção	IP20	Classificação de proteção do invólucro informada.
Cor	Laranja e cinza escuro	Cor indicada nos dados do anúncio.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i). O produto possui desacoplamento integrado de dados.

• Não há indicação de compatibilidade com outros protocolos de comunicação na ficha fornecida.

Conexões

Elétrica Entrada AC de 100–120 V ou 200–240 V, com comutação automática de faixa. Saída AS-i de 30,5 V DC e corrente de até 4 A. Conexão por terminais parafusados. A ficha informa classe de proteção I.

Processo Não possui conexão de processo; é um alimentador elétrico para barramento AS-Interface. Montagem mecânica em trilho DIN TH35 (EN 60715).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-i que requer alimentação de 30,5 V DC e corrente de até 4 A	✓	Esses valores correspondem à tensão e à corrente nominal de saída especificadas para o AC1254.
Instalação com alimentação de entrada de 100–120 V ou 200–240 V AC	✓	As faixas de entrada indicadas são 100...120 V e 200...240 V AC, com comutação automática de faixa.
Aplicação que exige corrente de saída superior a 4 A	✗	A corrente de saída AS-i especificada é 4 A; a ficha não apresenta capacidade nominal superior.
Aplicação que exige uma saída diferente de 30,5 V DC	✗	A tensão de saída AS-i informada para o produto é 30,5 V.
Montagem em trilho DIN TH35	✓	A montagem indicada é em trilho TH35, conforme EN 60715.
Instalação que exige proteção IP superior a IP20	✗	O grau de proteção informado é IP20; a ficha não declara proteção superior.

INSTALAÇÃO

Como instalar o Alimentador elétrico AS-Interface ifm AC1254, 30,5 V DC, 4 A, montagem em trilho DIN

Confirme que a alimentação disponível está dentro de 100–120 V ou 200–240 V AC e de 47–64 Hz.
Verifique no projeto do painel o espaço necessário para as dimensões do equipamento e a montagem em trilho DIN TH35.
Instale o alimentador no trilho DIN conforme o projeto e as instruções do fabricante.
Conecte a alimentação e a saída AS-i nos terminais parafusados identificados no equipamento e no datasheet; não presuma a posição dos terminais sem consultar a documentação.
Confira a polaridade e os requisitos elétricos da rede AS-i e dos dispositivos antes de energizar.
Após a energização, verifique o indicador LED verde de tensão AS-i e confirme o funcionamento da rede conforme os procedimentos do sistema.

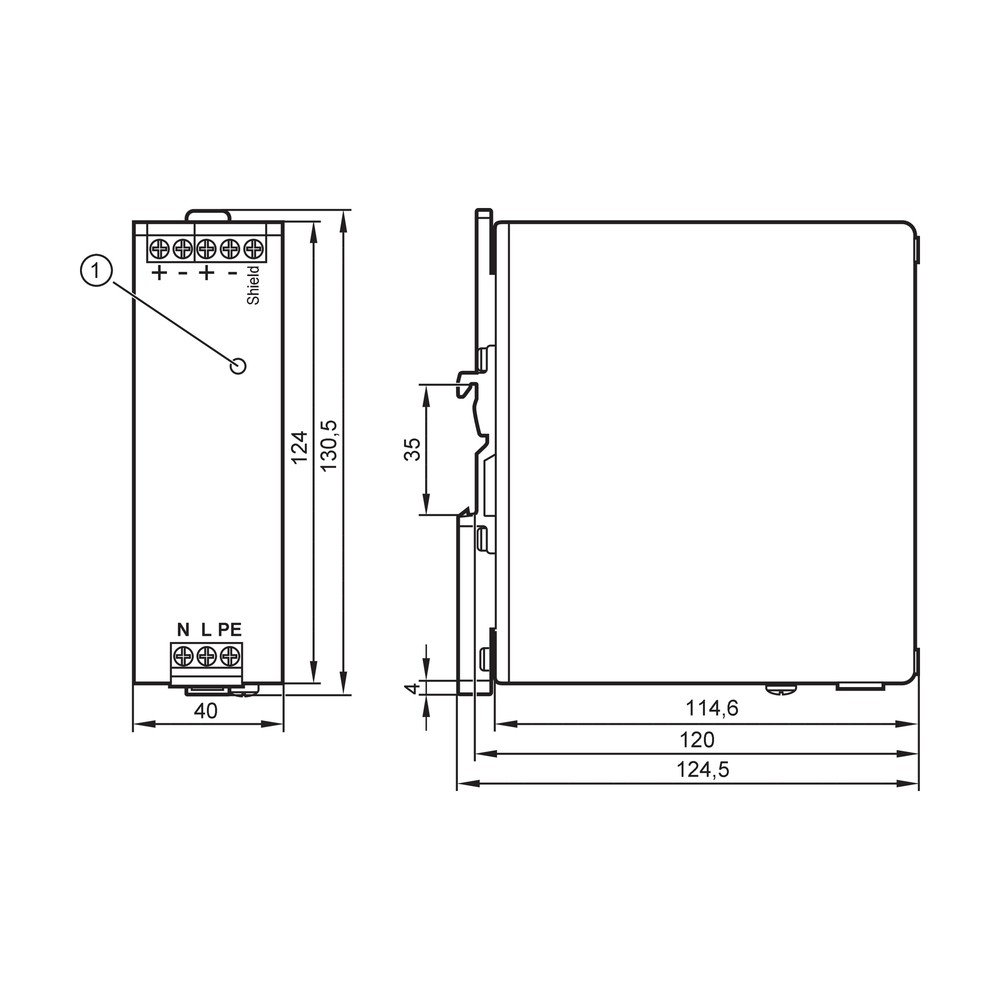

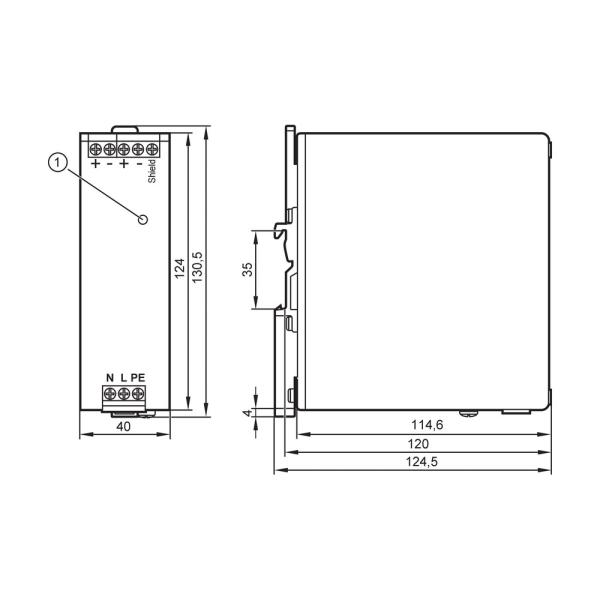

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O LED de tensão AS-i não acende após energizar.	Pode haver ausência de alimentação AC, tensão de entrada fora da faixa especificada ou conexão incorreta nos terminais.	Verifique a tensão e a frequência de entrada e confira as ligações nos terminais conforme a identificação do equipamento e o datasheet; faça medições somente por profissional habilitado.
A rede AS-i não inicia ou apresenta funcionamento intermitente.	Pode haver incompatibilidade entre a alimentação requerida pela rede e a saída disponível, conexão incorreta ou carga acima da capacidade de saída.	Confira os requisitos dos dispositivos conectados, a tensão da saída e a corrente total solicitada, respeitando o limite especificado de 4 A.
O alimentador desliga ou a saída fica limitada durante a operação.	Uma sobrecarga ou curto-circuito na saída pode acionar as proteções declaradas para o equipamento.	Inspecione a fiação e os dispositivos conectados, procure curto-circuito e confirme se a carga está dentro dos limites de saída antes de reenergizar.
O equipamento apresenta aquecimento ou comportamento irregular no painel.	A temperatura ambiente pode estar fora da faixa de operação ou a instalação pode não respeitar as condições de ventilação e dissipação do conjunto.	Meça a temperatura ambiente no local e compare com a faixa de -25 a 70 °C; confira também o projeto de montagem e a dissipação prevista para o painel.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AC1254 (PT-BR) (Datasheet) Desenho em escala AC1254 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AC1254 e para que serve?

É um alimentador elétrico da ifm para redes AS-Interface. Fornece alimentação ao barramento e incorpora desacoplamento de dados.

Quais são a tensão e a corrente de saída do AC1254?

A saída AS-i especificada é de 30,5 V DC, com corrente de saída de 4 A. Verifique se esses valores atendem ao dimensionamento da rede.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não detalha acessórios ou itens adicionais incluídos. Consulte o fornecedor para confirmar o conteúdo físico da embalagem.

Posso usar o AC1254 em um sistema que não seja AS-i?

A ficha identifica o produto como alimentador AS-Interface e não declara compatibilidade com outros protocolos. Não selecione para outro sistema sem validar os requisitos elétricos e a compatibilidade com o fabricante.

Ele serve para uma aplicação que precisa de mais de 4 A?

A ficha especifica corrente de saída AS-i de 4 A. Para uma aplicação que exija corrente superior, selecione um equipamento dimensionado para essa necessidade.

Posso ligar duas saídas em paralelo ou em série para aumentar a capacidade?

Não. A ficha declara que não é possível ligar as saídas em paralelo nem em série.

O que verificar se a rede AS-i não ligar?

Confira primeiro a alimentação AC, as conexões nos terminais e os requisitos elétricos dos dispositivos da rede. Observe também o LED verde de tensão AS-i e verifique se a carga total respeita o limite de saída.

O que pode causar interrupções ou atuação da proteção durante o uso?

Sobrecarga ou curto-circuito na saída são causas possíveis, pois o produto possui proteções para essas condições. Inspecione a fiação e a carga conectada antes de substituir o alimentador.

Como escolher entre o AC1254 e outro alimentador AS-i?

Escolha o AC1254 quando a rede exigir saída de 30,5 V DC e corrente de até 4 A, com entrada nas faixas especificadas. Se os requisitos de tensão, corrente ou entrada forem diferentes, compare-os com a ficha do modelo alternativo.

Como instalar o AC1254 e quais cuidados devo observar?

O equipamento é destinado à montagem em trilho DIN TH35 e possui conexão por terminais parafusados. Consulte o datasheet para identificar os terminais e confirme a tensão de entrada, a ligação da saída e as condições ambientais antes de energizar.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Tecnologia de barramento indicada para o alimentador AC1254.

Desacoplamento de dados

Recurso integrado informado para separar a alimentação e os sinais de dados no contexto do barramento AS-i.

Trilho DIN TH35

Trilho de montagem especificado para o equipamento, conforme EN 60715.

IP20

Grau de proteção declarado para o invólucro do produto.

MTTF

Tempo médio até falha indicado no cadastro como 90 anos; não equivale a garantia ou vida útil garantida.
