Alimentador AS-Interface IFM AC1253

Pré-visualizar: AC1253 IFM - Alimentador AS-Interface Comunicação Industrial 8A 30.5V

AC1253 IFM - Alimentador AS-Interface Comunicação Industrial 8A 30.5V

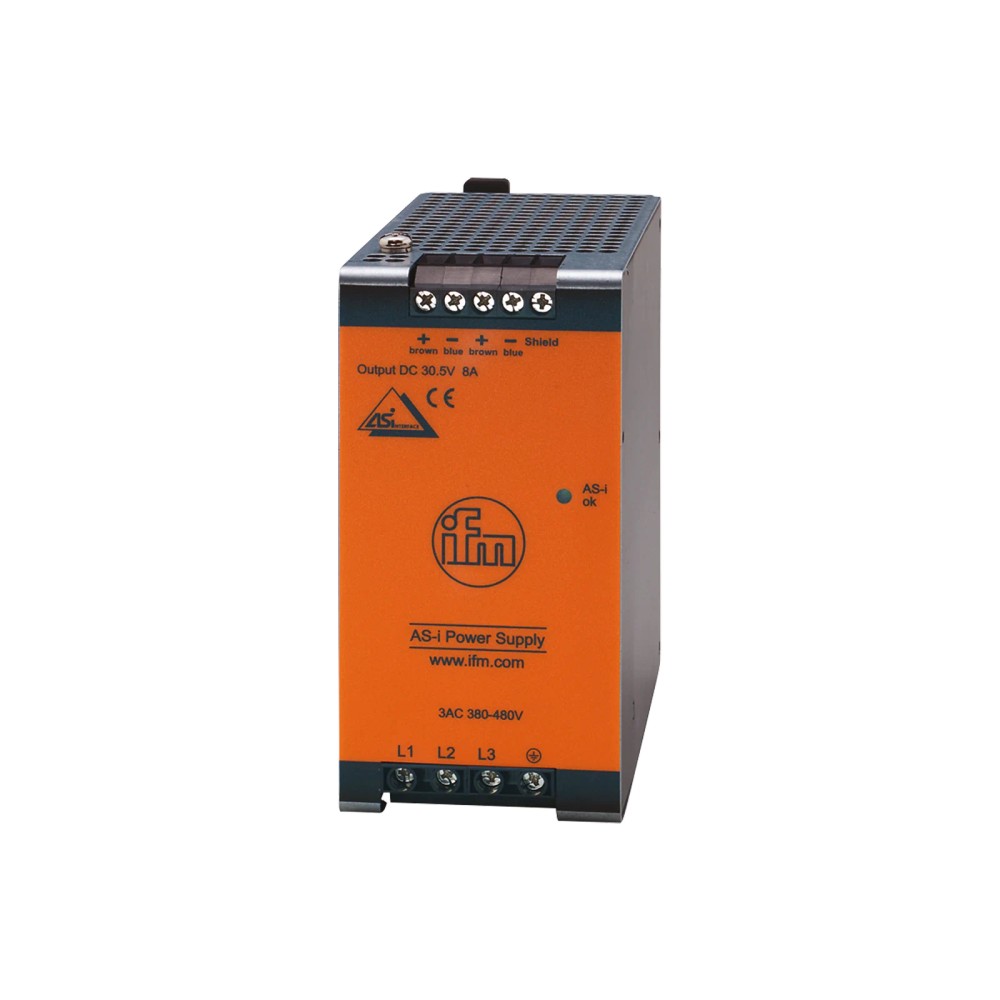

Imagem meramente ilustrativa

R$ 6.489,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC1253
EAN: 4021179273039
NCM do produto: 85044090

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "AC1253 IFM - Alimentador AS-Interface Comunicação Industrial 8A 30.5V"

Destaques do Produto

Tecnologia

AS-Interface

Entrada

3AC 380–480 V

Saída

30,5 V DC; 8 A

Montagem

Trilho DIN TH35

Conexão

Terminais parafusados

Proteção do invólucro

IP 20

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Alimentador elétrico AS-Interface IFM AC1253, 8 A, 30,5 V DC, entrada trifásica 380–480 V AC

O IFM AC1253 é um alimentador elétrico para sistemas AS-Interface. Converte a alimentação trifásica de 380–480 V AC em saída AS-i de 30,5 V DC, com corrente de saída de 8 A. Possui desacoplamento integrado de dados, montagem em trilho DIN TH35 e terminais parafusados. A ficha informa proteção contra curto-circuito, sobrecarga e sobretensão.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	AS-Interface
Tensão de entrada	380–480 V AC, trifásica
Tensão de saída AS-i	30,5 V DC
Corrente de saída AS-i	8 A
Potência nominal contínua	244 W
Conexão elétrica	Terminais parafusados
Montagem	Trilho DIN TH35 (EN 60715)
Grau de proteção	IP 20
Temperatura ambiente	−25…70 °C
Dimensões e massa	130,5 × 62 × 124,3 mm; 950 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Alimentação de redes AS-Interface que requeiram 30,5 V DC e corrente de saída de até 8 A, respeitando as condições de instalação e carga do fabricante.
Painéis com alimentação trifásica dentro da faixa de entrada de 380–480 V AC e montagem em trilho DIN TH35.
Aplicações que utilizem o desacoplamento integrado de dados indicado na ficha do produto.

⚠ Considere outro se precisa de:

Aplicações cuja alimentação disponível não seja trifásica de 380–480 V AC.
Aplicações que exijam tensão ou corrente de saída diferentes de 30,5 V DC e 8 A, respectivamente.
Instalação em ambiente que exija grau de proteção superior a IP 20 sem proteção adicional adequada ao painel.

APLICAÇÕES E USO

Alimentação de segmento AS-Interface em painel, quando a rede disponível for trifásica de 380–480 V AC e a carga respeitar a saída especificada de 30,5 V DC e 8 A. A aplicação é baseada nos dados do produto; a ficha não detalha configuração de rede ou número de dispositivos.
Instalação em painel elétrico com trilho DIN TH35, respeitando o grau de proteção IP 20 e as condições ambientais declaradas.
Integração em sistema AS-i que requeira desacoplamento integrado de dados; confirme o dimensionamento da rede e a compatibilidade dos dispositivos na documentação do fabricante.
Não usar a indicação de potência breve como potência contínua: a ficha distingue 256 W de curto período e 244 W de potência duradoura.

COMO ESCOLHER

Antes de comprar o Alimentador elétrico AS-Interface IFM AC1253, 8 A, 30,5 V DC, entrada trifásica 380–480 V AC, verifique estes pontos:

Escolha o AC1253 quando

A instalação utilizar AS-Interface e exigir saída de 30,5 V DC, corrente de até 8 A, entrada trifásica de 380–480 V AC e montagem em trilho DIN TH35.

Avalie outra especificação quando

A tensão de entrada, a tensão ou a corrente de saída necessárias estiverem fora dos valores informados para este modelo. Verifique também se o grau IP 20 atende ao ambiente e ao invólucro do painel.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Alimentador elétrico AS-Interface	Descrição do equipamento na ficha técnica.
Tecnologia	AS-Interface	Tecnologia de comunicação indicada para a alimentação.
Certificado AS-i	98401	Identificação de certificação informada na ficha.
Desacoplamento integrado de dados	Sim	Recurso integrado indicado para a aplicação AS-i.

Dados elétricos de entrada
Tipo de entrada	3AC	Entrada trifásica, conforme dados básicos do anúncio.
Faixa de tensão de entrada AC	380–480 V AC	Faixa especificada de operação da entrada.
Tensão nominal AC	400 V	Valor nominal declarado.
Frequência AC	47–64 Hz	Faixa de frequência especificada.
Corrente de entrada a 400 V AC / 60 Hz	0,7 A	Condição de medição indicada.
Corrente de entrada a 480 V AC / 50 Hz	0,6 A	Condição de medição indicada.
Pico de corrente de energização a 400 V AC / 60 Hz	4 A	Valor de pico de energização para a condição indicada.
Pico de corrente de energização a 480 V AC / 50 Hz	4 A	Valor de pico de energização para a condição indicada.
Fator de potência a 400 V AC / 50 Hz	0,53	Condição de referência indicada.
Fator de potência a 480 V AC / 50 Hz	0,52	Condição de referência indicada.
Correção do fator de potência PFC	Atende	Indicação declarada na ficha.
Proteção de entrada externa	≤ B-6 A / ≤ C-3 A	Limites informados para proteção externa; conferir coordenação no projeto.

Dados elétricos de saída AS-i
Tensão de saída AS-i	30,5 V DC	Valor de saída nominal informado.
Corrente de saída AS-i	8 A	Corrente de saída especificada.
Número de circuitos de saída	1	Quantidade de circuitos informada.
Potência de saída duradoura	244 W	Potência nominal contínua declarada.
Potência de saída breve	256 W	Potência de curto período declarada.
Reserva de potência	5 %	Reserva informada na ficha.
Desempenho de sobrecarga	Corrente de saída constante	Comportamento de sobrecarga declarado.
Ondulação residual máxima	90 mV	Limite especificado para a ondulação residual.
Tolerância da tensão de operação	15–20 %	Tolerância informada na ficha.
Estabilidade do retorno	35 V	Valor declarado para este parâmetro.
Possibilidade de ligação das saídas em série	Não	A ficha não permite ligação em série.
Possibilidade de ligação das saídas em paralelo	Não	A ficha não permite ligação em paralelo.

Proteções e comportamento elétrico
Proteção contra sobrecarga	Sim	Proteção indicada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção indicada pelo fabricante.
Proteção contra sobretensão	Sim; < 36 V	Limite de proteção especificado.
Tempo máximo de atraso de disponibilidade	90 ms	Tempo máximo informado para disponibilidade.
Tempo de ligação em ponte em falha de rede a 400 V AC / 60 Hz	34 ms	Condição de entrada indicada.
Tempo de ligação em ponte em falha de rede a 480 V AC / 50 Hz	53 ms	Condição de entrada indicada.

Eficiência e dissipação
Eficiência a 400 V AC / 60 Hz	92 %	Eficiência na condição declarada.
Eficiência a 480 V AC / 50 Hz	92,1 %	Eficiência na condição declarada.
Dissipação a 400 V AC / 60 Hz	21,2 W	Dissipação para a condição indicada.
Dissipação a 480 V AC / 50 Hz	20,9 W	Dissipação para a condição indicada.

Normas e classe de proteção
Normas EMC	EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4	Normas de compatibilidade eletromagnética declaradas.
Classe de proteção	I	Classificação indicada na ficha.
Grau de proteção	IP 20	Grau declarado para o invólucro.
Grau de sujidade	2; IEC 62103: sujeira condutiva não permitida	Condição de poluição informada; observar a restrição sobre sujeira condutiva.

Condições ambientais e resistência
Temperatura ambiente	−25…70 °C	Faixa de temperatura ambiente especificada.
Temperatura de armazenamento	−40…85 °C	Faixa permitida para armazenamento.
Umidade relativa máxima do ar	95 %; IEC 60068-2-30	Limite e referência indicados na ficha.
Resistência a choques	IEC 60068-2-27: 30 g por 6 ms / 20 g por 11 ms	Condições de ensaio declaradas.
Estabilidade de vibração	IEC 60068-2-6: ±1,6 mm a 2…17,8 Hz / 2 g a 17,8…500 Hz	Condições de ensaio declaradas.
Derivação	6 (60…70 °C) W/K	Valor informado para a condição de temperatura indicada.

Conexões e montagem
Conexão elétrica	Terminais parafusados	Tipo de conexão elétrica indicado.
Método de montagem	Trilho DIN TH35 (EN 60715)	Método e referência dimensional de montagem.
Formato	Retangular vertical para montagem em trilho	Formato descrito nos dados do anúncio.

Dados mecânicos
Material do invólucro	Chapa de aço	Material informado para o invólucro.
Dimensões	130,5 × 62 × 124,3 mm	Dimensões declaradas.
Massa	950 g	Massa indicada para o produto.
Cor	Laranja e cinza escuro	Cor informada nos dados do anúncio.

Display e embalagem
Indicação visual	LED verde de tensão AS-i	Indicação visual informada para verificar tensão AS-i.
Quantidade por embalagem	1 peça	Quantidade declarada na embalagem.

COMPATIBILIDADE

Comunicação

• Tecnologia AS-Interface; o produto informa desacoplamento integrado de dados e certificado AS-i 98401.

• Compatibilidade com dispositivos específicos, número máximo de participantes ou revisão de protocolo não especificados na ficha; confirme no datasheet e na documentação do sistema.

Conexões

Elétrica Entrada trifásica de 380–480 V AC; conexão por terminais parafusados. Saída AS-i de 30,5 V DC, 8 A. Confirmar dimensionamento, proteção de entrada e esquema de ligação no datasheet antes de energizar.

Processo Não possui conexão de processo indicada; trata-se de um alimentador para montagem em painel, com conexão elétrica por terminais.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-Interface com necessidade de saída de 30,5 V DC e corrente dentro do limite de 8 A	✓	Os valores correspondem à tensão e corrente de saída especificadas para o AC1253.
Painel com alimentação trifásica entre 380 e 480 V AC e trilho DIN TH35	✓	A faixa de entrada e o método de montagem são compatíveis com os dados do produto.
Instalação que requer ligação das saídas em paralelo ou em série	✗	A ficha informa que não é possível ligar as saídas em paralelo nem em série.
Ambiente que exige grau de proteção do próprio equipamento superior a IP 20	✗	O grau de proteção informado é IP 20; a ficha não declara proteção superior.
Sistema que requer confirmação de compatibilidade com modelo específico de dispositivo AS-i	✗	A ficha não lista dispositivos específicos compatíveis; a compatibilidade deve ser verificada na documentação do fabricante.

INSTALAÇÃO

Como instalar o Alimentador elétrico AS-Interface IFM AC1253, 8 A, 30,5 V DC, entrada trifásica 380–480 V AC

Confirme que a alimentação disponível é trifásica e está dentro da faixa de 380–480 V AC; verifique também frequência e proteção externa conforme o datasheet.
Verifique no projeto que a demanda do circuito AS-i não ultrapassa 30,5 V DC e 8 A, considerando as condições reais de carga.
Instale o equipamento em trilho DIN TH35 conforme EN 60715, respeitando o espaço e as condições ambientais do painel definidas pelo fabricante.
Conecte os condutores aos terminais parafusados conforme o esquema do datasheet; não presuma a disposição dos terminais sem consultar o documento.
Confira a proteção de entrada externa indicada na ficha e as normas aplicáveis ao painel antes de energizar.
Após a energização, verifique a indicação LED verde de tensão AS-i e confirme o funcionamento do sistema conforme os procedimentos do fabricante.

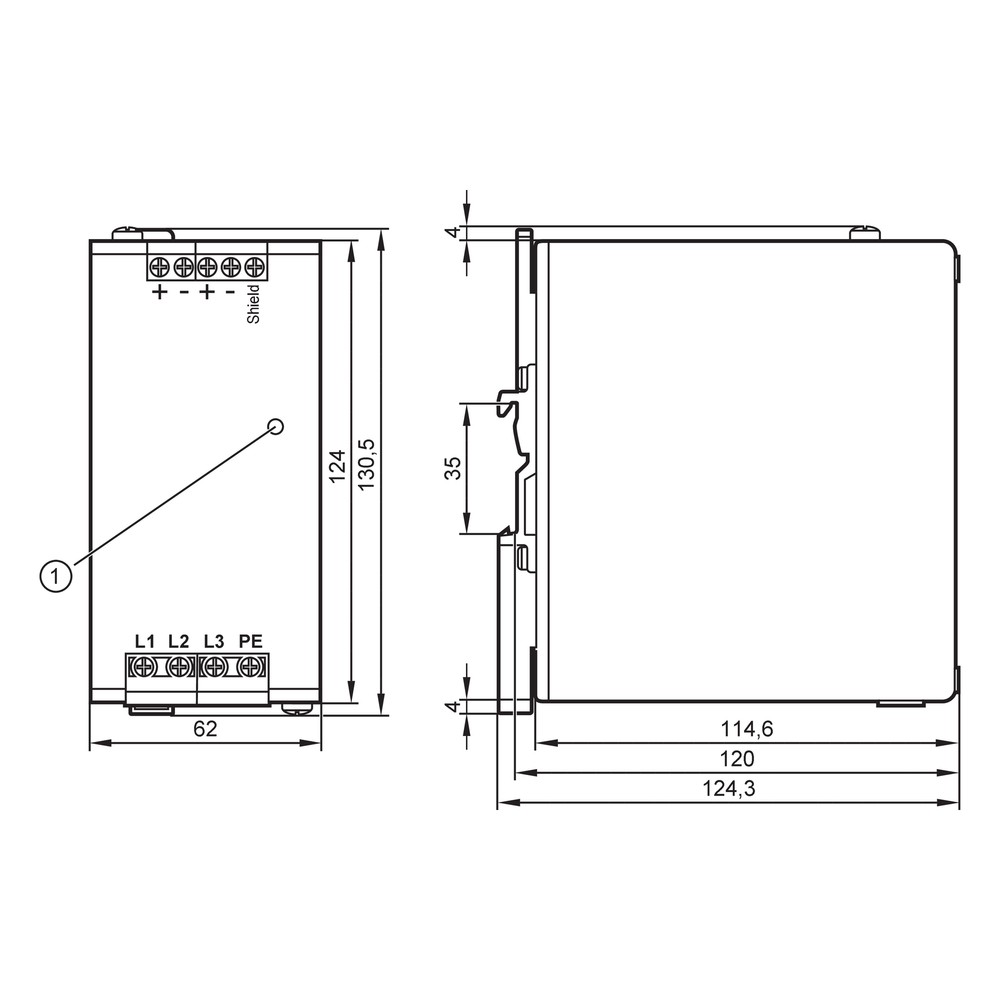

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A tensão AS-i não aparece após ligar o alimentador.	Pode haver ausência ou valor incorreto da alimentação trifásica, conexão inadequada nos terminais ou atuação de proteção.	Com procedimento seguro e instrumentos apropriados, confira a alimentação dentro da faixa especificada, revise as conexões segundo o datasheet e observe o LED verde de tensão AS-i.
A tensão AS-i cai ou o sistema deixa de operar quando a carga é conectada.	A demanda pode exceder os limites de saída ou pode haver curto-circuito na rede ou na carga.	Isole a carga conforme o procedimento da instalação, verifique se há curto-circuito e compare a corrente exigida com o limite de 8 A.
O equipamento interrompe a saída durante a operação.	A proteção contra sobrecarga ou curto-circuito pode ter sido acionada por uma condição na carga ou na fiação.	Desenergize conforme os procedimentos de segurança, verifique a fiação e a carga e confirme se o dimensionamento permanece dentro dos limites do datasheet.
O equipamento aquece ou opera fora da condição esperada no painel.	A temperatura ambiente pode estar fora da faixa especificada ou a dissipação e a ventilação do conjunto podem não estar consideradas no projeto.	Meça a temperatura ambiente junto ao equipamento, compare-a com a faixa de −25…70 °C e confira as condições de montagem e dissipação previstas pelo fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet AC1253 em português (Datasheet) Desenho em escala AC1253 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM AC1253 e para que serve?

É um alimentador elétrico para AS-Interface. Fornece saída AS-i de 30,5 V DC e corrente de até 8 A, a partir de entrada trifásica de 380–480 V AC.

Com quais tensões de entrada e saída ele trabalha?

A entrada especificada é trifásica de 380–480 V AC, com frequência de 47–64 Hz. A saída AS-i é de 30,5 V DC.

O produto acompanha cabos ou outros acessórios?

A informação de embalagem indica uma peça, e a ficha não lista acessórios incluídos. Não há cabos ou componentes adicionais especificados.

Posso usar o AC1253 em uma instalação que exige proteção superior a IP 20?

A ficha declara grau de proteção IP 20. Ela não informa proteção superior, portanto confirme a necessidade de proteção do painel e do ambiente antes da seleção.

Posso ligar as saídas em paralelo ou em série?

Não. A ficha informa que as saídas não podem ser ligadas em paralelo nem em série.

O LED de tensão AS-i não acende; o que devo verificar antes de trocar o alimentador?

Verifique a presença e o valor da alimentação trifásica, as conexões dos terminais e possíveis condições de sobrecarga ou curto-circuito. Consulte o esquema do datasheet e siga os procedimentos de segurança antes de medir.

A tensão AS-i cai quando conecto a carga; qual pode ser a causa?

Uma causa possível é demanda acima do limite de saída ou curto-circuito na carga ou na fiação. Confira a corrente total requerida e inspecione o circuito antes de substituir o produto.

Como decidir entre o AC1253 e outro alimentador AS-i?

Selecione o AC1253 quando entrada trifásica de 380–480 V AC, saída de 30,5 V DC e corrente de até 8 A atenderem ao projeto. Se qualquer um desses requisitos diferir, compare com a ficha de outro modelo.

Como o AC1253 deve ser instalado no painel?

A montagem especificada é em trilho DIN TH35 conforme EN 60715, com conexão por terminais parafusados. Consulte o datasheet para a ligação dos terminais e respeite as condições elétricas e ambientais declaradas.

Qual a temperatura ambiente permitida para operação?

A faixa informada é de −25 a 70 °C. A ficha também apresenta uma derivação de 6 W/K para a faixa de 60 a 70 °C; consulte o datasheet para aplicar essa condição no projeto.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Tecnologia de comunicação industrial indicada para o alimentador AC1253. (Ref.: tecnologia AS-Interface)

Desacoplamento de dados

Recurso integrado declarado para o uso do equipamento em sistema AS-i. (Ref.: desacoplamento integrado de dados)

TH35

Tipo de trilho DIN especificado para a montagem do equipamento, conforme EN 60715. (Ref.: método de montagem)

IP 20

Grau de proteção declarado para o invólucro do produto. (Ref.: grau de proteção IP 20)

Ondulação residual

Componente residual variável presente na saída; o limite máximo especificado para este modelo é 90 mV. (Ref.: ondulação residual máxima)
