Módulo de Desacoplamento AS-Interface IFM AC1250

Pré-visualizar: AC1250 IFM - Módulo de Desacoplamento de Dados AS-Interface Para Redes AS-i ifm 21,5-31,6V DC

AC1250 IFM - Módulo de Desacoplamento de Dados AS-Interface Para Redes AS-i ifm 21,5-31,6V DC

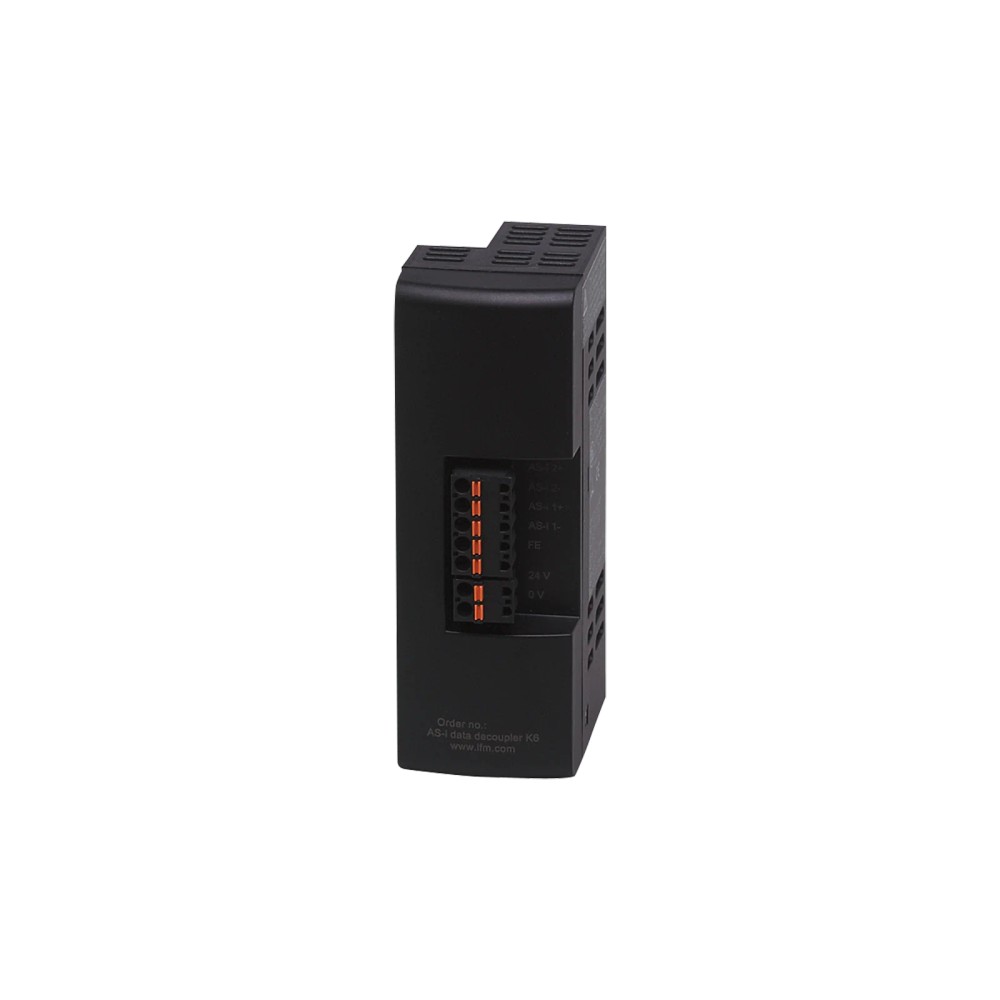

Imagem meramente ilustrativa

R$ 1.685,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC1250
EAN: 4021179247580
NCM do produto: 85437099

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "AC1250 IFM - Módulo de Desacoplamento de Dados AS-Interface Para Redes AS-i ifm 21,5-31,6V DC"

Destaques do Produto

Tecnologia

AS-Interface (AS-i)

Tensão de operação

21,5...31,6 V DC

Conexão elétrica

Terminais

Proteção IP

IP 20

Temperatura ambiente

0...60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo de desacoplamento de dados AS-Interface ifm AC1250, 21,5–31,6 V DC

O ifm AC1250 é um módulo de desacoplamento de dados para sistemas AS-Interface (AS-i). É destinado a redes AS-i e possui conexão por terminais. Opera com tensão de 21,5 a 31,6 V DC, tem proteção IP 20 e faixa de temperatura ambiente de 0 a 60 °C. Consulte o datasheet para confirmar os requisitos da instalação.

PRINCIPAIS ESPECIFICAÇÕES

Produto	Módulo de desacoplamento de dados AS-Interface
Modelo / SKU	AC1250
Marca	ifm
Tecnologia	AS-Interface (AS-i)
Tensão de operação	21,5...31,6 V DC
Conexão	Terminais
Dimensões	128,2 x 45 x 65,5 mm
Proteção	IP 20
Temperatura ambiente	0...60 °C
Peso	263,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações que utilizem tecnologia AS-Interface e necessitem do módulo de desacoplamento de dados AC1250.
Montagem em ambiente com temperatura ambiente de 0 a 60 °C e condições compatíveis com proteção IP 20.
Painéis ou instalações com espaço e meios de conexão adequados às dimensões do módulo e aos terminais.

⚠ Considere outro se precisa de:

Não especificar para uma instalação cuja tensão de operação esteja fora da faixa de 21,5 a 31,6 V DC.
Não utilizar em local que exija grau de proteção superior ao IP 20 sem proteção adicional adequada à instalação.
Não selecionar para temperatura ambiente fora da faixa de 0 a 60 °C.

APLICAÇÕES E USO

Uso em instalações e redes que adotem a tecnologia AS-Interface, conforme a identificação do fabricante. A ficha não detalha um equipamento final ou cenário de processo específico.
Possibilidade de aplicação em painéis ou locais de montagem compatíveis com as dimensões, os terminais e a faixa de temperatura ambiente especificados; essa adequação depende do projeto da instalação.
A operação requer tensão dentro de 21,5...31,6 V DC. O grau IP 20 deve ser considerado na avaliação do ambiente; a ficha não declara adequação a ambientes com exposição a água ou poeira.

COMO ESCOLHER

Antes de comprar o Módulo de desacoplamento de dados AS-Interface ifm AC1250, 21,5–31,6 V DC, verifique estes pontos:

Quando escolher o AC1250

Escolha este modelo quando a aplicação exigir um módulo de desacoplamento de dados para AS-Interface, a alimentação estiver na faixa indicada e a conexão por terminais for compatível com o projeto.

Quando avaliar outra configuração

Verifique outra opção ou uma solução de instalação adicional se a tensão disponível, a temperatura ambiente ou o grau de proteção exigido não forem compatíveis com os limites informados para o AC1250. A ficha não informa compatibilidade com protocolos diferentes de AS-Interface.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Módulo de desacoplamento de dados AS-Interface	Função e tecnologia identificadas para o produto.
Tecnologia	AS-Interface (AS-i)	Sistema ao qual o módulo é destinado.
Certificado AS-i	93001	Identificação de certificação informada na ficha.

Dados elétricos
Tensão de operação	21,5...31,6 V DC	Faixa de tensão de operação declarada.
Conexão elétrica	Terminais; ...2,5 mm²	Tipo de conexão e especificação de seção registrada na ficha; consultar o datasheet para interpretação completa.
Proteção contra curto-circuitos	Sim	Recurso indicado na ficha do produto.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha do produto.
Separado eletricamente	Não	A ficha informa que o módulo não é separado eletricamente.

Condições ambientais
Temperatura ambiente	0...60 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	-20...70 °C	Faixa especificada para armazenamento.
Proteção IP	IP 20	Grau de proteção declarado; considerar as condições reais de instalação.

Dados mecânicos
Dimensões	128,2 x 45 x 65,5 mm	Dimensões físicas informadas para planejamento de espaço e montagem.
Invólucro	Retangular	Formato do invólucro registrado na ficha.
Material	PC	Material indicado para o produto.
Peso	263,5 g	Massa informada no conjunto de atributos do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Dados de confiabilidade e conformidade
MTTF	701 anos	Valor informado na ficha; não representa garantia de vida útil em campo.
Aprovações	CE, cRUus, ASI, UKCA	Aprovações listadas nos dados do produto.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i). A ficha identifica o produto como módulo de desacoplamento de dados AS-Interface e informa Certificado AS-i 93001.

• Não há informação suficiente na ficha para afirmar compatibilidade com outros protocolos de comunicação.

Conexões

Elétrica Conexão por terminais. A ficha informa conexão elétrica de ...2,5 mm²; consulte o datasheet do fabricante para confirmar a especificação aplicável aos condutores. Tensão de operação: 21,5...31,6 V DC.

Processo Não se aplica: a ficha não informa conexão de processo. O produto é um módulo para sistema AS-Interface.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede que utiliza AS-Interface e atende à faixa de tensão indicada	✓	A tecnologia indicada para o produto é AS-Interface e a tensão de operação especificada é 21,5...31,6 V DC.
Instalação com tensão fora de 21,5...31,6 V DC	✗	A tensão está fora da faixa de operação informada na ficha.
Instalação com requisito de proteção IP superior a IP 20, sem proteção adicional	✗	O grau de proteção especificado para o módulo é IP 20.
Rede que utiliza protocolo diferente de AS-Interface	✗	A ficha identifica o produto para AS-Interface e não documenta compatibilidade com outros protocolos.
Aplicação que exige conexão de processo	✗	A ficha descreve conexão elétrica por terminais e não especifica conexão de processo.

INSTALAÇÃO

Como instalar o Módulo de desacoplamento de dados AS-Interface ifm AC1250, 21,5–31,6 V DC

Confirme no projeto que a rede utiliza AS-Interface e que o AC1250 corresponde à função necessária.
Verifique se a tensão disponível está dentro da faixa de operação informada no datasheet.
Confira espaço de montagem, dimensões do módulo e condições ambientais previstas.
Desenergize o circuito antes de executar a instalação elétrica, seguindo os procedimentos de segurança da planta.
Realize as ligações nos terminais conforme o esquema e as instruções do datasheet do fabricante; confirme a especificação dos condutores antes de conectá-los.
Após a instalação, inspecione as conexões e valide o funcionamento conforme o procedimento de comissionamento da rede AS-i.

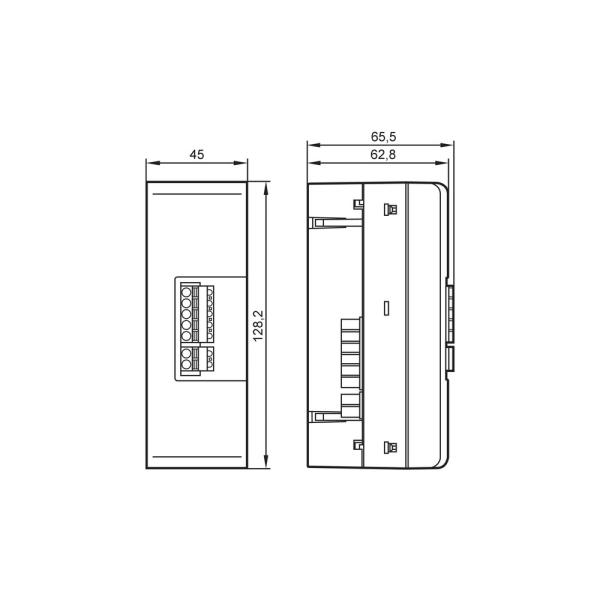

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não opera após a energização.	Tensão de alimentação fora da faixa especificada, ausência de alimentação ou ligação incorreta nos terminais.	Meça a tensão de operação e confira a ligação com o esquema do datasheet antes de substituir o módulo.
A comunicação AS-i não funciona como esperado.	Incompatibilidade com a rede instalada ou ligação incorreta no sistema AS-Interface.	Confirme que a rede utiliza AS-Interface, revise as conexões e consulte o diagnóstico do sistema e o datasheet.
Falha ou interrupção associada à ligação elétrica.	Conexão frouxa ou condutor incompatível com a especificação dos terminais.	Com o circuito desenergizado, inspecione o aperto e confirme no datasheet a especificação aplicável aos condutores.
O módulo apresenta falhas em determinado ambiente de instalação.	Temperatura ambiente fora da faixa declarada ou condições incompatíveis com o grau IP 20.	Verifique a temperatura no local e compare as condições ambientais e de proteção requeridas com os dados do produto.

DOCUMENTAÇÃO TÉCNICA

Datasheet AC1250 em português (Datasheet) Desenho em escala AC1250 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o módulo ifm AC1250 e para que serve?

É um módulo de desacoplamento de dados destinado a sistemas AS-Interface. A ficha informa conexão por terminais e tensão de operação de 21,5...31,6 V DC.

Com quais redes ou protocolos o AC1250 é compatível?

A ficha identifica o AC1250 para AS-Interface (AS-i) e informa Certificado AS-i 93001. Não documenta compatibilidade com outros protocolos.

O que acompanha o produto?

A ficha indica uma peça por embalagem, mas não detalha acessórios ou itens adicionais inclusos. Para confirmar o conteúdo da embalagem, consulte o fornecedor.

Posso usar o AC1250 com tensão fora de 21,5...31,6 V DC?

Não, essa tensão fica fora da faixa de operação informada para o produto. Confira a alimentação do sistema antes da instalação.

O AC1250 pode ser instalado em ambiente que exige proteção acima de IP 20?

A ficha especifica IP 20 e não declara proteção superior. Se a instalação exigir outro grau de proteção, confirme a necessidade de um invólucro ou solução adicional com o responsável pelo projeto.

O módulo não funciona depois de ligado; o que devo verificar antes de trocar?

Verifique a tensão de alimentação e as ligações nos terminais conforme o datasheet. Confirme também que a rede utiliza AS-Interface.

A comunicação AS-i está instável; isso significa que o módulo está danificado?

Não necessariamente. Antes da substituição, confira as conexões e o diagnóstico da rede AS-Interface e confirme que o AC1250 foi selecionado para a função prevista no projeto.

É melhor comprar o módulo avulso ou procurar um kit?

A ficha informa uma peça por embalagem e não lista um kit ou acessórios inclusos. Se a instalação exigir componentes adicionais, identifique-os separadamente no projeto e confirme sua compatibilidade.

Como faço a instalação elétrica do AC1250?

A conexão é por terminais. Execute as ligações conforme o esquema do datasheet, respeite os procedimentos de segurança da instalação e confirme no documento a especificação dos condutores.

Como confirmar se o espaço de montagem é suficiente?

Compare o espaço disponível com as dimensões informadas de 128,2 x 45 x 65,5 mm e consulte o desenho em escala do fabricante.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Tecnologia de comunicação indicada para o AC1250. (Ref.: Tecnologia: AS-Interface)

Desacoplamento de dados

Função identificada para o módulo AC1250 no sistema AS-Interface. (Ref.: Tipo de produto)

Tensão de operação

Faixa de tensão DC declarada para operação do módulo. (Ref.: 21,5...31,6 V DC)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingressos. (Ref.: IP 20)

MTTF

Parâmetro de confiabilidade informado na ficha; não equivale a uma garantia de duração em campo. (Ref.: 701 anos)
