Alimentador AS-Interface IFM AC1212

Pré-visualizar: AC1212 IFM - Alimentador Elétrico AS-Interface Comunicação Industrial 230VAC 2x4A

AC1212 IFM - Alimentador Elétrico AS-Interface Comunicação Industrial 230VAC 2x4A

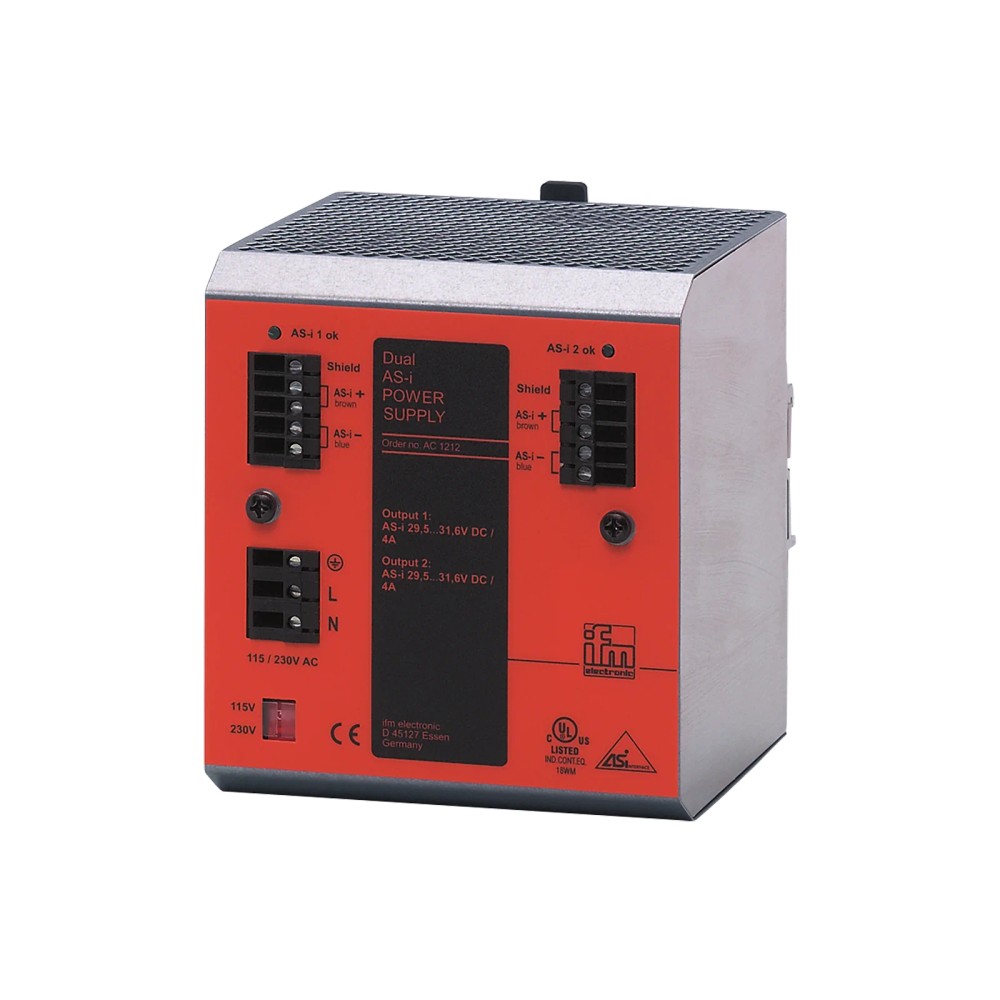

Imagem meramente ilustrativa

R$ 6.991,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC1212
EAN: 4021179002158
NCM do produto: 85044090

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "AC1212 IFM - Alimentador Elétrico AS-Interface Comunicação Industrial 230VAC 2x4A"

Destaques do Produto

Tecnologia

AS-Interface

Circuitos de saída

Corrente de saída AS-i

4 A

Tensão de saída AS-i

29,5...31,6 V DC

Entrada nominal

110/230 V AC

Montagem

Trilho DIN TH35

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Alimentador elétrico AS-Interface IFM AC1212, 115/230 V AC, 2 circuitos de saída de 4 A

O IFM AC1212 é um alimentador elétrico para sistemas AS-Interface, destinado a fornecer alimentação ao barramento AS-i. Possui dois circuitos de saída, tensão de saída AS-i de 29,5 a 31,6 V DC e corrente de saída AS-i de 4 A. Opera com entrada nominal de 110/230 V AC e inclui desacoplamento de dados integrado.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	AS-Interface (AS-i)
Tensão nominal de entrada	110/230 V AC
Faixa de tensão de entrada	88...132 / 184...264 V AC
Frequência de entrada	47...63 Hz
Tensão de saída AS-i	29,5...31,6 V DC (PELV)
Corrente de saída AS-i	4 A
Circuitos de saída	2
Desacoplamento de dados integrado	Sim
Montagem e proteção	Trilho DIN TH35 (EN 60715); IP 20
Dimensões	134 x 120 x 118,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas AS-Interface que requerem alimentação AS-i dentro da faixa de saída especificada e corrente de saída de 4 A.
Instalações que utilizam dois circuitos de saída e necessitam de desacoplamento de dados integrado.
Painéis com montagem em trilho DIN TH35, respeitando as condições ambientais e de proteção indicadas na ficha.

⚠ Considere outro se precisa de:

Aplicações que exigem ligação das saídas em série ou em paralelo: a ficha informa que essas ligações não são possíveis.
Instalações que exigem grau de proteção superior a IP 20 sem invólucro ou proteção adicional dimensionada para a aplicação.
Circuitos cuja tensão ou corrente necessária exceda os limites especificados para entrada e saída do AC1212.

APLICAÇÕES E USO

Aplicação documentada: alimentação de sistemas AS-Interface, conforme a identificação do produto e a saída AS-i especificada.
Possibilidade de uso em painéis de automação com trilho DIN TH35, desde que a entrada, a corrente requerida, o espaço e as condições ambientais estejam dentro dos limites da ficha.
Para uso em ambientes com poeira, umidade ou exposição externa, avaliar a proteção do conjunto: o produto é especificado como IP 20 e a ficha não informa instalação externa.

COMO ESCOLHER

Antes de comprar o Alimentador elétrico AS-Interface IFM AC1212, 115/230 V AC, 2 circuitos de saída de 4 A, verifique estes pontos:

Escolha o AC1212

Quando o sistema for AS-Interface e exigir dois circuitos de saída, corrente AS-i de 4 A, saída de 29,5 a 31,6 V DC e entrada compatível com as faixas de 88...132 ou 184...264 V AC.

Avalie outra configuração

Se o projeto exigir saída em série ou em paralelo, mais corrente que a especificada ou outra tecnologia de comunicação, selecione uma fonte apropriada à arquitetura. O AC1212 não permite ligação das saídas em série nem em paralelo.

Confirme o ambiente de instalação

Verifique a faixa ambiente de -10 a 60 °C, o grau IP 20, as dimensões e o espaço disponível no painel antes da montagem.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Alimentador elétrico AS-Interface	Classificação informada para o produto.
Tipo	Dual AS-i Power Supply	Identifica o alimentador com dois circuitos de saída.
Tecnologia	AS-Interface	Tecnologia de comunicação indicada na ficha.
Categoria	Comunicação industrial	Categoria informada no anúncio.
Certificado AS-i	21901	Número apresentado na ficha do produto.
Desacoplamento integrado de dados	Sim	Recurso integrado declarado pelo fabricante.

Entrada elétrica
Tensão nominal AC	110 / 230 V	Tensões nominais de entrada informadas.
Faixa de tensão da entrada AC	88...132 / 184...264 V	Faixas de operação de entrada correspondentes às tensões nominais indicadas.
Frequência nominal AC	47...63 Hz	Faixa de frequência de entrada especificada.
Proteção de entrada externa	> 10 A	Valor informado na ficha para proteção externa da entrada.
Fusível	8 A (não acessível)	Fusível indicado como não acessível.

Saídas AS-i
Tensão de saída AS-i	29,5...31,6 V (para PELV)	Faixa de tensão de saída indicada para PELV.
Corrente de saída AS-i	4 A	Corrente de saída informada.
Número de circuitos de saída	2	Quantidade de circuitos declarada.
Ondulação residual máxima	50 mV	Limite máximo informado para a ondulação residual.
Ligação das saídas em série	Não	A ficha não permite operação das saídas em série.
Ligação das saídas em paralelo	Não	A ficha não permite operação das saídas em paralelo.

Proteções e comportamento elétrico
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada na ficha.
Tempo máximo de atraso de disponibilidade	500 ms	Tempo máximo de atraso informado.
Dissipação em ponto morto	4 W	Dissipação indicada para condição de ponto morto.
Dissipação a 230 V AC / 50 Hz	30 W	Condição de referência informada para a dissipação.
Derivação	1 W/K (60...70 °C)	Valor e intervalo de temperatura apresentados na ficha.

Condições ambientais e proteção
Temperatura ambiente	-10...60 °C	Faixa de temperatura ambiente especificada.
Grau de proteção IP	IP 20	Grau de proteção declarado para o produto.

Conexões e montagem
Conexão elétrica	Terminais, até 2,5 mm²	Tipo de conexão e seção informada na ficha.
Tipo de montagem	Trilho DIN TH35 (EN 60715)	Método e referência de montagem especificados.
Formato do invólucro	Retangular	Formato indicado para o invólucro.
Material do invólucro	Alumínio	Material informado nos dados do produto.
Cor	Laranja e cinza metálico	Cores indicadas no anúncio.

Displays e identificação
Display de função	2 x LED, verde	Indicadores declarados na ficha.
SKU / modelo / part number	AC1212	Identificação do modelo no anúncio.
GTIN	4021179002158	Código global de identificação informado.
Marca	ifm	Marca indicada para o produto.

Conformidade e dados técnicos adicionais
EMC	EN 60950/A2 1993, EN 50081-1, EN 61000-6-2	Referências EMC listadas na ficha; consultar o datasheet para condições e detalhes.
MTTF	23 anos	Valor de MTTF informado nos dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8504.40.90	Classificação fiscal informada.

Dados mecânicos
Dimensões	134 x 120 x 118,5 mm	Dimensões informadas para planejamento do espaço de instalação.
Peso	1263,5 g	Peso informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• Tecnologia AS-Interface (AS-i).

• Desacoplamento de dados integrado.

• Certificado AS-i informado na ficha: 21901.

Conexões

Elétrica Alimentação de entrada em corrente alternada, com tensão nominal de 110/230 V AC e faixas de entrada de 88...132 / 184...264 V AC, a 47...63 Hz. Conexão por terminais; seção de conexão informada: até 2,5 mm². Saída AS-i de 29,5...31,6 V DC (PELV), corrente de saída AS-i de 4 A e dois circuitos de saída. A ficha não identifica modelos específicos de dispositivos finais compatíveis.

Processo Não possui conexão de processo de fluido informada. É um alimentador elétrico AS-Interface; a montagem mecânica indicada é em trilho DIN TH35 (EN 60715).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alimentação de um sistema AS-Interface dentro dos limites elétricos especificados	✓	O produto é identificado como alimentador AS-Interface e informa saída de 29,5...31,6 V DC e corrente AS-i de 4 A.
Painel com trilho DIN TH35 conforme EN 60715	✓	A montagem especificada é em trilho DIN TH35 (EN 60715).
Projeto que exige ligação das saídas em série ou em paralelo	✗	A ficha declara que não é possível ligar as saídas em série nem em paralelo.
Instalação exposta que exige proteção maior que IP 20 sem proteção adicional	✗	O grau de proteção informado é IP 20; a ficha não declara proteção superior.
Alimentação de dispositivos de protocolo diferente do AS-Interface	✗	A tecnologia indicada para o produto é AS-Interface; a ficha não documenta compatibilidade com outros protocolos.

INSTALAÇÃO

Como instalar o Alimentador elétrico AS-Interface IFM AC1212, 115/230 V AC, 2 circuitos de saída de 4 A

Confirme no datasheet que a tensão e a frequência da alimentação disponível estão dentro da faixa de entrada aplicável.
Desenergize o painel e siga os procedimentos de segurança elétrica da instalação antes de realizar conexões.
Verifique o espaço disponível e fixe o alimentador em trilho DIN TH35 conforme EN 60715.
Conecte a entrada AC e os circuitos AS-i aos terminais correspondentes, consultando o esquema do fabricante; respeite a seção máxima de conexão indicada de 2,5 mm².
Não ligue as saídas em série nem em paralelo; confira a carga prevista em relação à saída especificada.
Antes de energizar, revise as conexões e as condições de ventilação e ambiente; use o datasheet para identificar os terminais e validar a instalação.

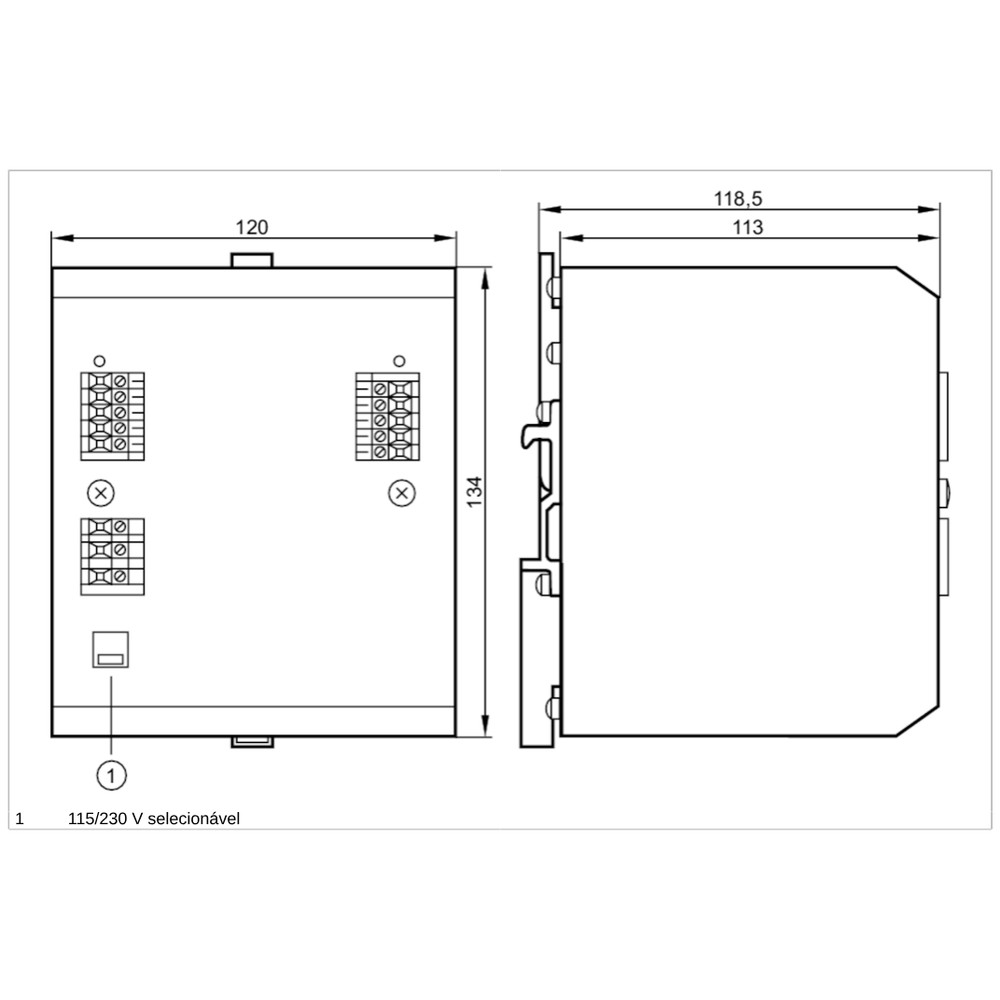

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema AS-i não inicializa após energizar.	Possível ausência ou inadequação da alimentação AC, conexão incorreta nos terminais ou condição de saída fora dos limites requeridos pelo sistema.	Com procedimento seguro e instrumento adequado, confira a tensão e frequência de entrada e verifique a saída e as conexões conforme o datasheet.
A tensão no barramento AS-i cai quando os dispositivos são conectados.	A carga total pode exceder a capacidade disponível ou pode haver curto-circuito na fiação ou em um dispositivo conectado.	Compare a carga prevista com a corrente de saída especificada e inspecione o circuito e os dispositivos; a ficha informa proteção contra sobrecarga e curto-circuito.
Os indicadores LED não apresentam o estado esperado.	Pode haver problema na alimentação de entrada, na conexão dos circuitos ou uma condição de operação que requer consulta ao significado dos LEDs.	Confira a alimentação e os terminais e consulte o datasheet para identificar a função dos dois LEDs verdes.
O alimentador apresenta aquecimento ou indisponibilidade durante a operação.	Carga, ventilação ou temperatura ambiente fora das condições previstas podem afetar a operação; a ficha especifica uma faixa ambiente de -10 a 60 °C e valores de dissipação.	Meça a temperatura ambiente, verifique a carga e confira a dissipação e as condições de instalação descritas no datasheet antes de substituir o produto.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM AC1212 (PT-BR) (Datasheet) Desenho em escala IFM AC1212 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM AC1212 e para que serve?

É um alimentador elétrico para sistemas AS-Interface. Fornece saída AS-i em dois circuitos e incorpora desacoplamento de dados.

Com quais dispositivos AS-i o AC1212 é compatível e o que vem na embalagem?

A ficha identifica a tecnologia AS-Interface, mas não relaciona modelos específicos de dispositivos finais. A quantidade indicada por embalagem é uma peça; acessórios não estão especificados.

Posso usar o AC1212 em um sistema que não seja AS-Interface?

A ficha especifica o produto para AS-Interface e não documenta compatibilidade com outros protocolos. Para outra tecnologia, confirme a fonte exigida pelo sistema.

Posso ligar as duas saídas em paralelo para obter mais corrente?

Não. A ficha informa que as saídas não podem ser ligadas em paralelo nem em série.

O barramento não liga; o que devo verificar antes de trocar o alimentador?

Verifique a alimentação AC, a frequência e as conexões nos terminais. Consulte o datasheet para confirmar a identificação dos terminais e o significado dos indicadores.

A tensão AS-i cai quando conecto os equipamentos; qual pode ser a causa?

Uma causa possível é carga acima da capacidade especificada ou curto-circuito na fiação ou em um dispositivo. Confira a carga total e inspecione o circuito antes de substituir o alimentador.

Quando devo escolher este modelo em vez de uma fonte para outra tecnologia?

Escolha o AC1212 quando a aplicação exigir alimentação AS-Interface e atender às condições de entrada e saída especificadas. Para outra tecnologia, selecione uma fonte documentada para esse protocolo.

Posso comprar o alimentador como kit com acessórios?

A ficha informa uma peça por embalagem, mas não identifica acessórios incluídos. Confirme separadamente qualquer componente adicional necessário ao painel.

Como faço a instalação elétrica do AC1212?

A montagem indicada é em trilho DIN TH35, e a conexão elétrica é por terminais. Use o datasheet para identificar cada terminal, respeite a seção indicada de até 2,5 mm² e não conecte as saídas em série ou paralelo.

É possível instalar o AC1212 em um local exposto à água ou poeira?

A ficha especifica grau de proteção IP 20. Não considere o produto protegido contra exposição à água ou poeira sem uma proteção adicional adequada à instalação.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Tecnologia de comunicação industrial indicada para este alimentador. (Ref.: Tecnologia — AS-Interface)

Desacoplamento de dados

Recurso integrado declarado para separar o tratamento da alimentação e dos sinais de dados no sistema AS-i. (Ref.: Desacoplamento integrado de dados — Sim)

PELV

Classificação associada à tensão de saída informada na ficha; consulte o datasheet para as condições aplicáveis. (Ref.: Tensão de saída AS-i — 29,5...31,6 V para PELV)

TH35

Tipo de trilho DIN indicado para montagem do alimentador, conforme EN 60715. (Ref.: Tipo de montagem — TH35 (EN 60715))

IP 20

Grau de proteção declarado para o invólucro; deve ser considerado na avaliação do ambiente de instalação. (Ref.: Proteção IP — IP 20)
