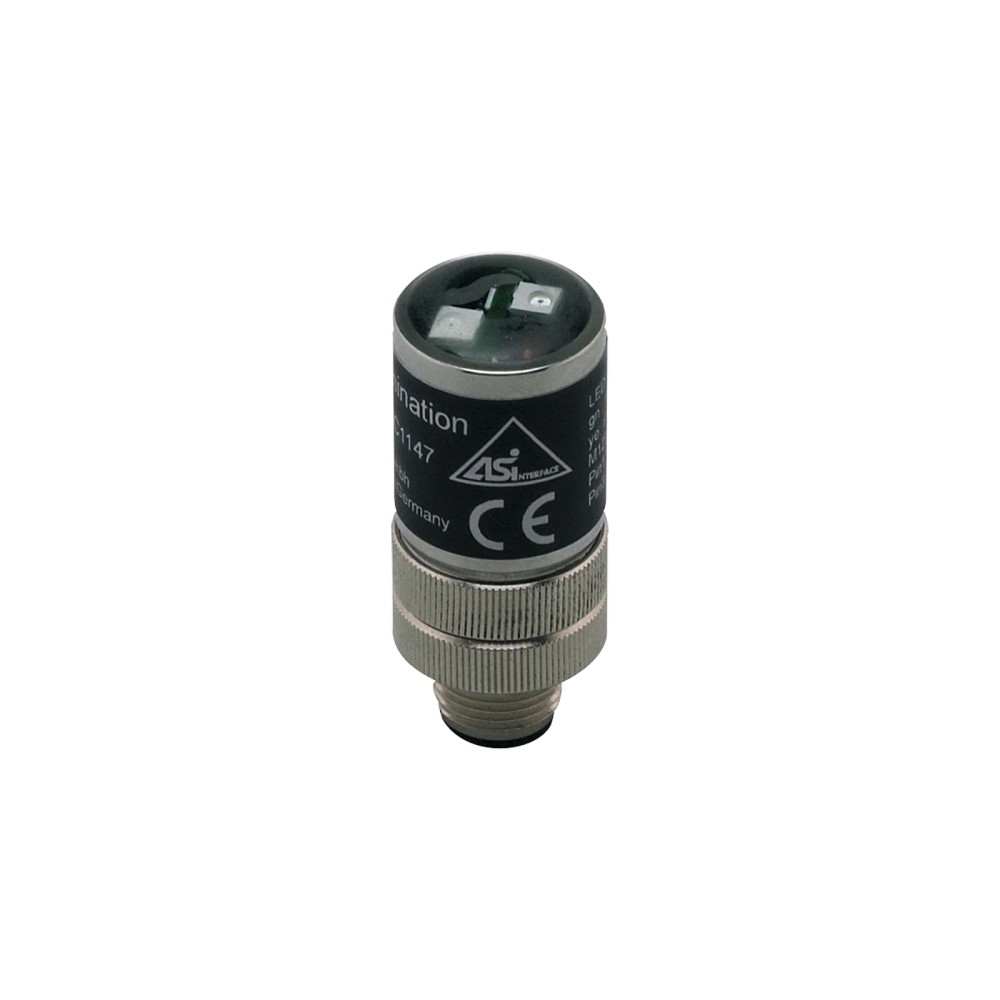

AC1147 IFM - Terminal BUS Passivo AS-Interface Melhoramento de Sinal Conexão M12 IP67

Imagem meramente ilustrativa

R$ 1.202,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC1147
EAN: 4021179001977
NCM do produto: 85437099

Destaques do Produto Protocolo...mais

Fechar menu

Saiba mais sobre: "AC1147 IFM - Terminal BUS Passivo AS-Interface Melhoramento de Sinal Conexão M12 IP67"

Destaques do Produto

Protocolo

AS-Interface

Função

Terminal BUS passivo para melhoramento da qualidade de sinal

Conexão

M12, codificação A

Proteção

IP67

Consumo máximo da interface

10 mA

Dimensões

Ø 20 mm / L = 46 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Terminal BUS passivo AS-Interface ifm AC1147 para melhoramento da qualidade de sinal

O ifm AC1147 é um terminal BUS passivo para sistemas AS-Interface, destinado ao melhoramento da qualidade do sinal. Possui conexão elétrica M12 com codificação A e grau de proteção IP67. Opera com tensão nominal DC de 26,5 a 31,6 V e não necessita de endereçamento.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de dispositivo	Terminal BUS passivo AS-Interface
Aplicação	Melhoramento da qualidade de sinal
Protocolo	AS-Interface
Conexão elétrica	M12, codificação A
Grau de proteção	IP67
Tensão nominal DC	26,5...31,6 V
Consumo máximo da interface AS	10 mA
Dimensões	Ø 20 mm / L = 46 mm
Temperatura ambiente	-25...70 °C
Endereçamento	Não necessário

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas AS-Interface em que se busca melhorar a qualidade do sinal, conforme a aplicação indicada pelo fabricante.
Instalações que utilizem conexão M12 com codificação A e atendam às condições elétricas e ambientais especificadas.

⚠ Considere outro se precisa de:

Aplicações que exijam um dispositivo de comunicação diferente de AS-Interface.
Aplicações fora da tensão nominal DC de 26,5...31,6 V ou da faixa de temperatura ambiente de -25...70 °C.

APLICAÇÕES E USO

Uso comprovado pela ficha: integração em sistemas AS-Interface para melhoramento da qualidade de sinal. A ficha não detalha topologia, comprimento de rede ou condições específicas de instalação; valide esses aspectos no datasheet e na documentação do sistema.
Possibilidade condicionada: instalação em ambiente com temperatura entre -25 e 70 °C e grau de proteção requerido compatível com IP67. A adequação ao ambiente depende também da montagem e das conexões utilizadas.

COMO ESCOLHER

Antes de comprar o Terminal BUS passivo AS-Interface ifm AC1147 para melhoramento da qualidade de sinal, verifique estes pontos:

Escolha o AC1147

Quando a aplicação requer um terminal BUS passivo AS-Interface para melhoramento da qualidade de sinal, sem necessidade de endereçamento, e a instalação atende à conexão M12 codificação A e aos limites elétricos e ambientais especificados.

Verifique outro dispositivo ou configuração

Quando a rede não é AS-Interface, a interface não corresponde à conexão indicada ou a instalação exige operação fora da tensão nominal e da faixa de temperatura informadas. Consulte o datasheet para validar a configuração do sistema.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Marca informada para o produto.
Modelo / SKU / Part Number	AC1147	Código de identificação do produto.
Tipo de dispositivo	Terminal BUS passivo AS-Interface	Classificação funcional informada.
Aplicação	Melhoramento da qualidade de sinal	Finalidade indicada na ficha.
Protocolo / função elétrica	AS-Interface (AS-i)	Interface de comunicação especificada.
Endereçamento	Não necessário	Observação indicada na ficha.

Dados elétricos e interface
Tensão nominal DC	26,5...31,6 V	Faixa nominal informada pelo fabricante.
Consumo máximo da interface AS	10 mA	Limite máximo especificado para a interface.
Pinagem	1 AS-i +; 3 AS-i -	Pinos identificados para as conexões positiva e negativa da interface.
Monitoramento de subtensão	Sim	Função indicada na ficha.
Separado eletricamente	Não	A ficha informa que não há separação elétrica.
Proteção contra inversão de polaridade	Sim	Proteção indicada pelo fabricante.

Displays e elementos de operação
Indicador LED amarelo	Tensão AS-i > 18,5 V	Condição de indicação informada na ficha.
Indicador LED verde	Tensão AS-i > 26 V	Condição de indicação informada na ficha.

Condições ambientais e proteção
Grau de proteção	IP67	Classificação de proteção declarada para o produto.
Temperatura ambiente	-25...70 °C	Faixa operacional especificada.
Temperatura de armazenamento	-25...70 °C	Faixa de armazenamento especificada.
Umidade de armazenamento	> 90 % (sem condensação)	Condição de armazenamento informada; evitar condensação conforme a ficha.

Dados mecânicos e conexão
Conexão elétrica	M12, codificação A	Tipo e codificação de conexão informados.
Dimensões	Ø 20 mm / L = 46 mm	Dimensões declaradas para o produto.
Peso	45 g	Massa informada na ficha.

Confiabilidade e aprovações
MTTF	550 anos	Valor informado na ficha do produto; não representa vida útil garantida.
Aprovações	CE, cULus, UKCA	Aprovações declaradas para o modelo.
GTIN	4021179001977	Identificador comercial informado.
NCM	8543.70.99	Classificação fiscal informada no cadastro.
Unidades por embalagem	1 peça	Quantidade indicada no cadastro.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i). A ficha informa função elétrica AS-i e não indica compatibilidade com outros protocolos.

Conexões

Elétrica Conexão elétrica M12, codificação A. Pinagem indicada: pino 1 AS-i + e pino 3 AS-i -. Tensão nominal DC: 26,5...31,6 V; consumo máximo da interface AS: 10 mA. Confirme a conexão complementar e a pinagem da instalação antes de conectar.

Processo Não há conexão de processo informada; trata-se de um terminal BUS passivo para AS-Interface.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-Interface dentro da tensão nominal informada e com conexão M12 codificação A compatível	✓	A ficha identifica o produto para AS-Interface e especifica essa conexão elétrica.
Rede de comunicação diferente de AS-Interface	✗	A função elétrica informada é AS-i; não há outros protocolos indicados.
Instalação com temperatura ambiente entre -25 e 70 °C	✓	Essa é a faixa de temperatura ambiente especificada.
Instalação com temperatura ambiente fora de -25 a 70 °C	✗	A condição fica fora da faixa de temperatura ambiente informada.

INSTALAÇÃO

Como instalar o Terminal BUS passivo AS-Interface ifm AC1147 para melhoramento da qualidade de sinal

Confirme que o sistema utiliza comunicação AS-Interface e que a aplicação requer o melhoramento de qualidade de sinal descrito para o terminal.
Verifique a compatibilidade da conexão M12 codificação A com a conexão complementar disponível na instalação.
Desenergize o circuito antes de realizar a conexão, seguindo os procedimentos de segurança da instalação.
Conecte respeitando a pinagem indicada: pino 1 AS-i + e pino 3 AS-i -.
Confirme que a tensão nominal DC da interface está entre 26,5 e 31,6 V e que o consumo máximo especificado é observado.
Após a instalação, verifique a indicação dos LEDs conforme os limiares de tensão descritos no datasheet e confirme a operação da rede AS-Interface.

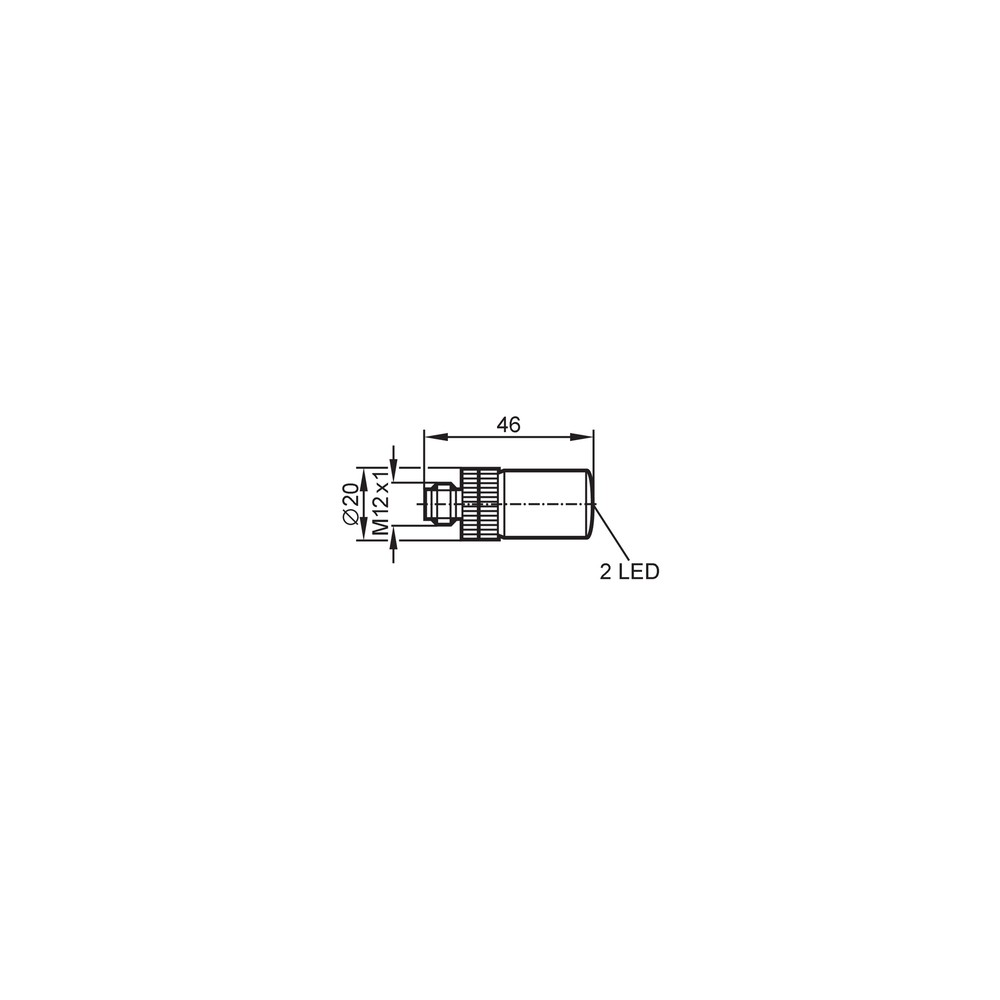

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A rede AS-Interface não apresenta o comportamento esperado após a instalação.	Conexão incompatível, pinagem incorreta ou tensão fora da faixa nominal são causas a verificar; a ficha não permite determinar a causa sem medições.	Confirme a identificação AS-Interface, a conexão M12 codificação A, a pinagem dos pinos 1 e 3 e meça a tensão DC em relação à faixa nominal especificada.
O LED amarelo ou verde não acende como esperado.	A tensão AS-i pode não ultrapassar o limiar correspondente indicado para cada LED.	Meça a tensão da interface e compare com os limiares informados: amarelo acima de 18,5 V e verde acima de 26 V.
A interface apresenta indicação ou operação associada a subtensão.	A tensão de alimentação da interface pode estar abaixo da condição necessária; o produto possui monitoramento de subtensão.	Verifique a tensão no ponto de conexão e compare com a faixa nominal DC de 26,5...31,6 V; inspecione também as conexões.
O produto não se comunica com o sistema instalado.	O sistema pode não utilizar AS-Interface ou a conexão elétrica e a polaridade podem não corresponder à instalação.	Confirme o protocolo do sistema, a pinagem AS-i (+ no pino 1 e - no pino 3) e a compatibilidade da conexão M12 codificação A.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AC1147 (Datasheet) Desenho em escala AC1147 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AC1147 e para que serve?

É um terminal BUS passivo AS-Interface destinado ao melhoramento da qualidade de sinal. A ficha informa que não há necessidade de endereçamento.

Com quais sistemas e conexões o AC1147 é compatível?

A comunicação indicada é AS-Interface, com conexão elétrica M12 codificação A. A pinagem informada é pino 1 AS-i + e pino 3 AS-i -.

O que vem junto com o produto?

O cadastro informa uma peça por embalagem e não lista acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo comercial da embalagem.

Posso usar o AC1147 em uma rede que não seja AS-Interface?

A ficha especifica a função elétrica AS-i e não declara compatibilidade com outros protocolos. Para outra rede, selecione um dispositivo cuja documentação indique o protocolo requerido.

Ele serve para uma instalação fora da faixa de temperatura especificada?

A ficha informa temperatura ambiente de -25 a 70 °C. Não há dados que validem operação fora dessa faixa.

O que verificar se o LED verde não acender?

Verifique a tensão AS-i: a ficha associa o LED verde a tensão superior a 26 V. Confira também a conexão e a alimentação da interface.

A rede continua com sinal inadequado; devo trocar o terminal?

Antes de substituir o produto, confira tensão, pinagem, conexão e se a rede utiliza AS-Interface. A ficha define a aplicação como melhoramento da qualidade de sinal, mas não fornece um procedimento completo de diagnóstico da rede.

Devo comprar um kit ou apenas o terminal?

O cadastro indica uma unidade por embalagem e não lista acessórios. Verifique a quantidade necessária e os componentes de conexão exigidos pela sua instalação.

Como faço a ligação e preciso configurar um endereço?

Siga a pinagem indicada no datasheet, com AS-i + no pino 1 e AS-i - no pino 3. A ficha informa que não há necessidade de endereçamento.

Como confirmar o encaixe e a posição de montagem?

Confira a conexão M12 codificação A e use o desenho dimensional para verificar o espaço disponível. A ficha não especifica ferramenta ou torque de aperto.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Interface de comunicação indicada para o terminal AC1147. (Ref.: Protocolo de comunicação: AS-Interface)

Terminal BUS passivo

Dispositivo passivo de barramento cuja aplicação indicada é melhorar a qualidade de sinal. (Ref.: Tipo de dispositivo)

Codificação A

Identificação da codificação da conexão M12 especificada para o produto. (Ref.: Conexão elétrica: M12; codificação A)

IP67

Grau de proteção declarado para o produto. (Ref.: Grau de proteção: IP67)

Monitoramento de subtensão

Função indicada na ficha para monitorar condição de subtensão na interface. (Ref.: Monitoramento de subtensão: sim)
