Módulo de Diagnóstico AS-Interface ifm AC1146 IP67

Pré-visualizar: AC1146 IFM - Módulo de Diagnóstico AS-Interface Ferramenta de diagnóstico AS-i IP67 M12

AC1146 IFM - Módulo de Diagnóstico AS-Interface Ferramenta de diagnóstico AS-i IP67 M12

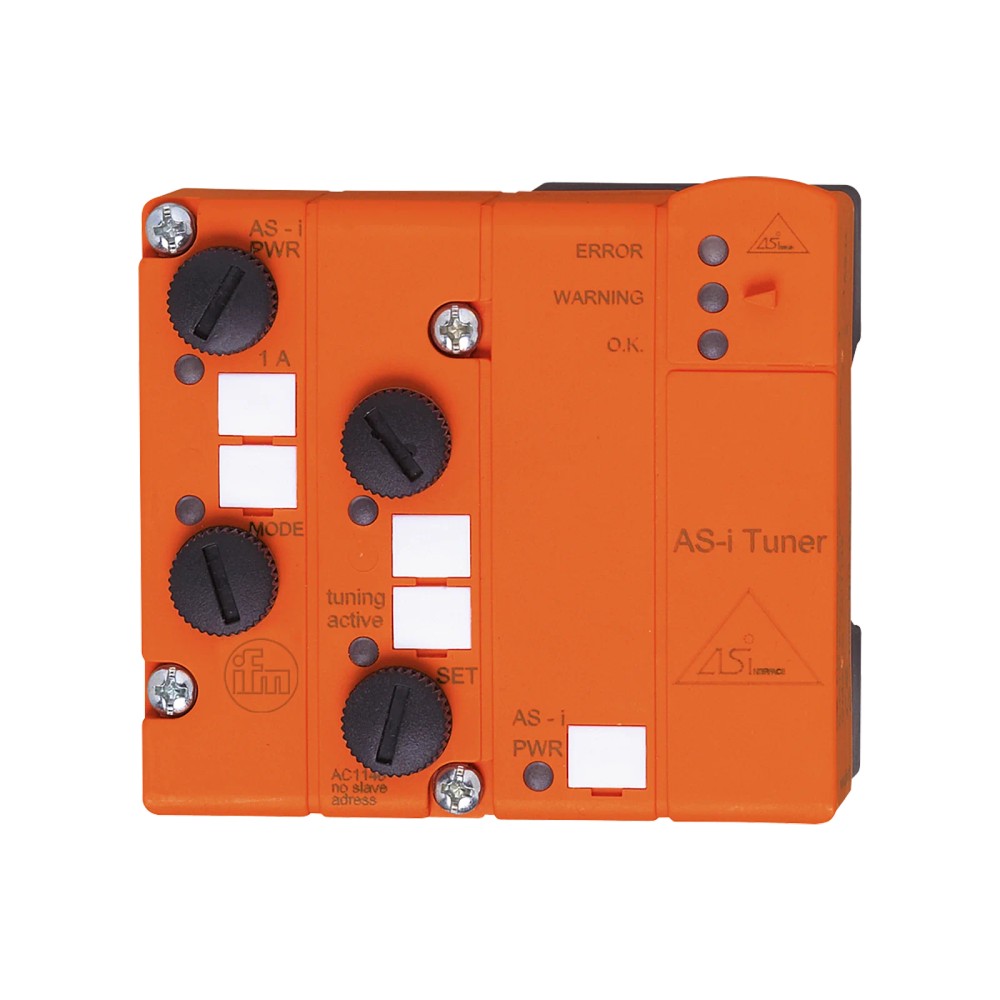

Imagem meramente ilustrativa

R$ 7.014,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC1146
EAN: 4021179001960
NCM do produto: 85437099

Destaques do Produto Tensão de Alimentação...mais

Fechar menu

Saiba mais sobre: "AC1146 IFM - Módulo de Diagnóstico AS-Interface Ferramenta de diagnóstico AS-i IP67 M12"

Destaques do Produto

Tensão de Alimentação

26,5...31,6 V DC

Grau de Proteção

IP 67

Tipo de Conexão

M12

Temperatura de Operação

0...55 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo de Diagnóstico AS-Interface ifm AC1146 - AS-i Tuner IP67

O Módulo de Diagnóstico AC1146 da ifm é uma solução especializada para monitoramento e análise de redes AS-Interface. Com grau de proteção IP67, ele permite o diagnóstico preciso de falhas em campo através de indicadores LED integrados. É ideal para garantir a confiabilidade da comunicação entre dispositivos em ambientes industriais, operando na faixa de tensão de 26,5 a 31,6 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Modelo	AC1146
Grau de proteção	IP 67
Dimensões	83 x 90 x 44 mm
Tensão	26,5...31,6 V DC
Conexão	M12
MTTF	140 anos
Cor	Laranja

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação industrial baseados em AS-Interface.
Ambientes com necessidade de grau de proteção IP67.
Aplicações que utilizam acessórios de fixação compatíveis como o AC5000.

⚠ Considere outro se precisa de:

Instalação em ambientes com temperaturas superiores a 55°C.
Utilização em redes que não operam sob protocolo AS-Interface.
Conexão em soquetes que excedam 1A de corrente nominal.

APLICAÇÕES E USO

Diagnóstico de redes AS-Interface em ambientes industriais.
Identificação de falhas de comunicação e subtensão em barramentos AS-i.
Manutenção preventiva de redes de sensores e atuadores.

COMO ESCOLHER

Antes de comprar o Módulo de Diagnóstico AS-Interface ifm AC1146 - AS-i Tuner IP67, verifique estes pontos:

Quando escolher o AC1146

Ideal para ambientes que requerem diagnóstico imediato de redes AS-i com proteção contra umidade e poeira (IP67) e necessidade de monitoramento local via LED.

Quando buscar alternativas

Busque outros modelos caso sua rede não utilize o protocolo AS-Interface ou se a temperatura operacional ambiente for superior a 55°C, exigindo equipamentos com especificações térmicas distintas.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do invólucro	PBT	Material plástico de engenharia para resistência mecânica.
Grau de proteção IP	IP 67	Proteção contra poeira e líquidos (uso industrial).

Dados Elétricos
Tensão de operação	26,5...31,6 V DC	Faixa de alimentação requerida para o funcionamento do barramento.
Consumo de corrente	60 mA	Corrente máxima de operação do módulo.
Proteção	Inversão de polaridade / Subtensão	Mecanismos integrados de proteção elétrica.

Interfaces
Conexão	M12, 5 polos, codificação A	Interface de conexão padrão industrial.

COMPATIBILIDADE

Comunicação

• AS-Interface

Conexões

Elétrica Conector M12, 5 polos, codificação A

Processo M12

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Redes industriais AS-i	✓	Produto nativo do protocolo AS-Interface.
Ambientes com alta umidade	✓	Possui grau de proteção IP67.
Redes Ethernet/IP	✗	Não é compatível com protocolos baseados em Ethernet.

INSTALAÇÃO

Como instalar o Módulo de Diagnóstico AS-Interface ifm AC1146 - AS-i Tuner IP67

Verifique se a rede AS-Interface está desenergizada.
Posicione o módulo na localização desejada utilizando furos de montagem.
Conecte o cabo de rede ao conector M12 de 5 polos.
Certifique-se de que o conector esteja bem rosqueado para garantir IP67.
Verifique a compatibilidade do acessório AC5000 se necessário.
Energize o sistema e observe os LEDs de status para confirmar a operação.

ACESSÓRIOS

Parte inferior do módulo AC5000 (Opcional)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED vermelho (erro) aceso constante.	Falha na conexão elétrica ou descontinuidade da rede.	Verifique a continuidade do cabeamento e a tensão nos terminais M12.
LED amarelo (advertência) piscando ou aceso.	Tensão da rede fora dos limites de 26,5-31,6V.	Utilize um multímetro para medir a tensão DC no barramento.
Módulo não responde ou apresenta comportamento errático.	Sobrecarga ou curto-circuito na linha.	Verifique se o consumo de corrente excede o limite do módulo.
Comunicação instável na rede AS-i.	Interferência ou falha física no conector.	Inspecione visualmente o conector M12 e verifique se há oxidação ou folga.

DOCUMENTAÇÃO TÉCNICA

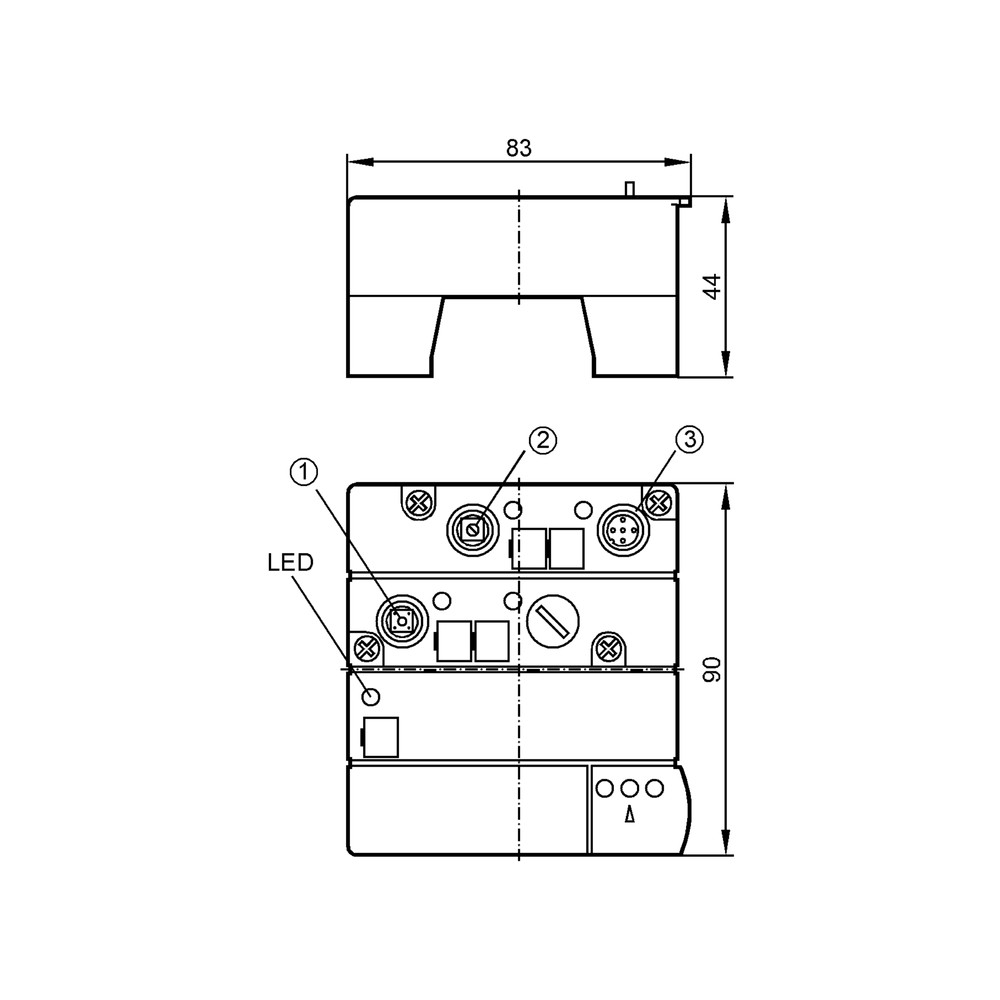

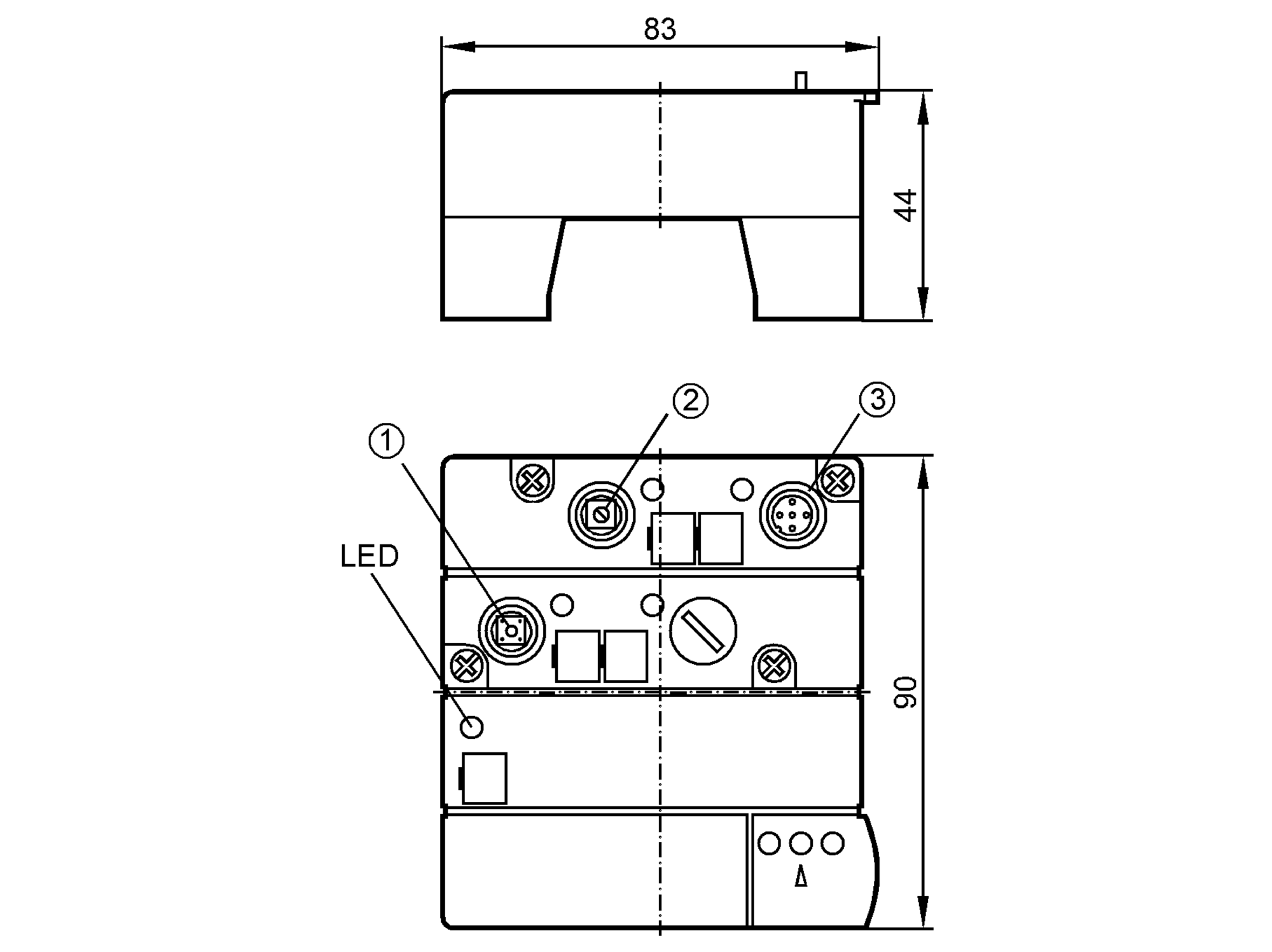

Folha de Dados do Módulo AC1146 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o módulo de diagnóstico AS-Interface ifm AC1146?

O AC1146 é um módulo de diagnóstico para redes AS-Interface (AS-i), projetado para identificar falhas e monitorar o status operacional da rede.

Quais sistemas são compatíveis com este módulo de diagnóstico?

Este dispositivo é compatível exclusivamente com sistemas AS-Interface, utilizando conexão padrão M12 para integração rápida.

Este módulo pode ser usado em redes que não sejam AS-Interface?

Este produto não se destina a protocolos de comunicação fora do padrão AS-Interface, como Profibus, Ethernet ou IO-Link padrão.

Existem restrições de ambiente para o uso deste módulo?

O equipamento não foi projetado para ambientes com temperatura acima de 55°C ou imersão contínua em condições que excedam a proteção IP67.

O que indica quando o LED vermelho do módulo está aceso?

Sintomas como erro na indicação LED vermelha sugerem falha na comunicação ou nível de tensão fora da faixa de 26,5 a 31,6 V DC; verifique a integridade do cabo e conexões.

Como diagnosticar uma falha de advertência no módulo?

Se o LED amarelo de advertência estiver aceso, verifique o monitoramento de subtensão e a integridade da topologia da rede AS-i.

Devo comprar este módulo ou um controlador Mestre AS-i?

Este produto atua como uma ferramenta de diagnóstico dedicada (Tuner); deve ser escolhido para manutenção e comissionamento de redes, enquanto controladores Mestre AS-i são necessários para a gestão do barramento.

Este módulo precisa de acessórios extras para instalação?

Este modelo é uma unidade de diagnóstico IP67 para campo; para montagem em painel fixo com outras exigências, verifique se a versão possui os acessórios de fixação corretos como o AC5000.

Quais os cuidados básicos para a instalação do AC1146?

A instalação exige conexão via conector M12 de 5 polos; certifique-se de que a rede AS-i esteja desenergizada antes da conexão elétrica.

Qual a procedência deste componente?

A marca ifm garante as especificações técnicas descritas; o suporte e atendimento para este item são gerenciados através dos canais oficiais da Melhor Indústria.

GLOSSÁRIO TÉCNICO

AS-Interface

Padrão de rede de nível de campo para conexão de sensores e atuadores (Ref.: AS-i).

IP67

Classificação de proteção contra entrada de poeira e imersão temporária em água (Ref.: Grau de proteção IP).

M12

Conector circular industrial de 12 mm utilizado para conexões elétricas robustas (Ref.: Tipo de conexão).

MTTF

Tempo médio até a falha, indicando a confiabilidade esperada do componente em anos (Ref.: 140 anos).

PBT

Polímero termoplástico de alta rigidez e resistência mecânica utilizado no invólucro (Ref.: Material do invólucro).
