Ferramenta de Diagnóstico AS-Interface ifm AC1145

Pré-visualizar: AC1145 IFM - Ferramenta de Diagnóstico AS-Interface ifm Análise de redes AS-i Portátil, Versão 2.1

AC1145 IFM - Ferramenta de Diagnóstico AS-Interface ifm Análise de redes AS-i Portátil, Versão 2.1

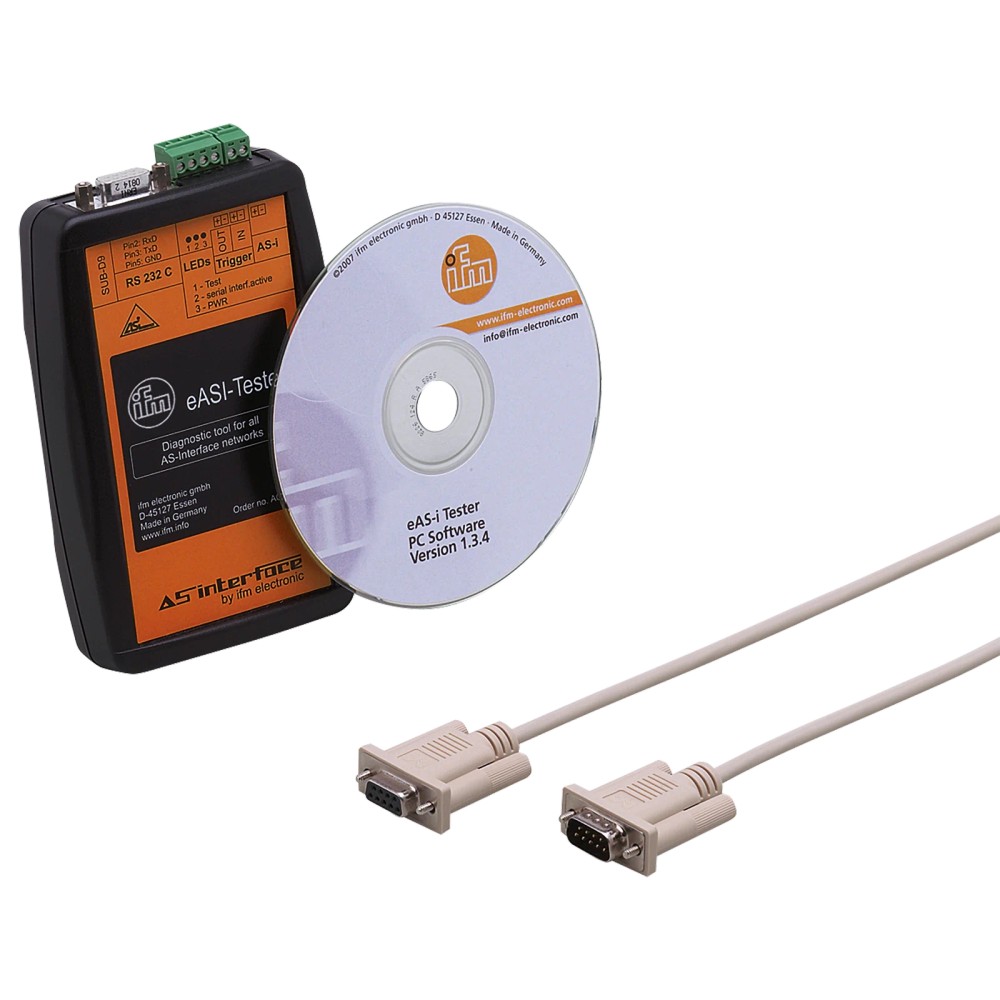

Imagem meramente ilustrativa

R$ 30.060,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC1145
EAN: 4021179001953
NCM do produto: 85437099

Destaques do Produto Protocolo...mais

Fechar menu

Saiba mais sobre: "AC1145 IFM - Ferramenta de Diagnóstico AS-Interface ifm Análise de redes AS-i Portátil, Versão 2.1"

Destaques do Produto

Protocolo

AS-Interface

Versão AS-i

2.1

Interface

RS 232

Formato

Portátil retangular

Temperatura de operação

0...55 °C

Acessórios incluídos

Cabo de dados D-Sub e software em CD

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o AC1145 ifm – Ferramenta de Diagnóstico AS-Interface Portátil, Versão 2.1

O AC1145 é uma ferramenta portátil para diagnóstico e análise de redes AS-Interface. É indicado para diagnóstico da rede no local e elaboração de protocolos de teste. Possui interface RS 232, dimensões de 138 x 91 x 29 mm e versão AS-i 2.1. O conjunto inclui a unidade principal, software em CD e cabo de comunicação.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	AC1145
Marca	ifm
Tipo de produto	Ferramenta de diagnóstico e análise AS-Interface
Protocolo	AS-Interface
Versão AS-i	2.1
Interface	RS 232
Dimensões	138 x 91 x 29 mm
Temperatura de operação	0...55 °C
Aprovações	CE, UKCA
Composição do kit	Unidade principal, CD de software e cabo de comunicação

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Diagnóstico local de redes AS-Interface.
Análise de sistemas que utilizam AS-i versão 2.1.
Elaboração de protocolos de teste em redes AS-i.

⚠ Considere outro se precisa de:

Não selecionar para diagnóstico de protocolos diferentes de AS-Interface: a ficha identifica o produto para AS-i.
Não tratar o equipamento como uma interface de comunicação genérica; a ficha informa RS 232 e aplicação específica em redes AS-i.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: diagnóstico da rede AS-i no local. A ficha não detalha método de conexão ou sequência operacional; consulte o datasheet antes de conectar o equipamento.
Aplicação indicada pelo fabricante: elaboração de protocolos de teste em redes AS-i. A versão informada para o produto é 2.1.
Possibilidade de uso em atividades de manutenção e análise de sistemas AS-i é coerente com a função declarada, mas os procedimentos e limites específicos devem ser confirmados na documentação do fabricante.
A faixa de temperatura de operação informada é de 0...55 °C; a ficha não informa grau de proteção IP ou condições de uso em ambientes úmidos ou com contaminantes.

COMO ESCOLHER

Antes de comprar o AC1145 ifm – Ferramenta de Diagnóstico AS-Interface Portátil, Versão 2.1, verifique estes pontos:

Escolha o AC1145

Quando a atividade exigir diagnóstico ou análise local de uma rede AS-Interface e o sistema estiver dentro da versão AS-i 2.1 indicada para o produto.

Verifique a interface do sistema

O produto informa interface RS 232 e inclui cabo de dados D-Sub. Confirme no datasheet e na documentação do sistema como estabelecer a conexão antes da utilização.

Considere outra ferramenta quando

A aplicação exigir diagnóstico de outro protocolo ou uma interface diferente de RS 232. A ficha disponível não identifica compatibilidade com outros protocolos ou interfaces.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Código do produto	AC1145	Identificação do produto e referência para seleção.
Número de peça	AC1145	Código de referência do fabricante informado no anúncio.
GTIN	4021179001953	Identificador comercial do produto.
Tipo de produto	Ferramenta de diagnóstico e análise AS-Interface	Categoria funcional indicada para o equipamento.
Modelo	eAS-i Tester	Designação do modelo informada nos dados do produto.
Aplicações indicadas	Diagnóstico da rede AS-i no local; elaboração de protocolos de teste em redes AS-i	Aplicações explicitamente listadas na ficha.

Comunicação e interface
Protocolo de comunicação	AS-Interface	Protocolo indicado para diagnóstico e análise.
Versão AS-i	2.1	Versão do sistema AS-i informada para o equipamento.
Tipo de interface	RS 232	Interface declarada na ficha; outros parâmetros de comunicação não foram informados.

Dados elétricos e monitoramento
Monitoramento de subtensão	Sim	Recurso indicado nos dados técnicos; a ficha não fornece limiar ou faixa de tensão.

Condições ambientais
Temperatura de operação	0...55 °C	Faixa de temperatura de operação informada.
Temperatura de armazenamento	-25...70 °C	Faixa de temperatura indicada para armazenamento.

Dados mecânicos
Formato	Portátil retangular	Descrição do formato e da construção externa informados.
Dimensões	138 x 91 x 29 mm	Dimensões físicas declaradas para o produto.
Peso	346 g	Peso informado nos dados técnicos do catálogo.
Cor	Preto e laranja	Identificação visual declarada.

Aprovações e normas
Aprovações	CE, UKCA	Aprovações listadas na ficha do produto.
Normas técnicas	EN 50081-2, EN 61000-6-2	Normas indicadas nos dados técnicos fornecidos.

Confiabilidade
MTTF	280 anos	Valor informado na ficha; não representa uma garantia de vida útil em uma instalação específica.

Composição do kit
Itens incluídos	Unidade principal; CD de software; cabo de comunicação	Composição informada para o conjunto.
Cabo de dados	Cabo de dados D-Sub	Acessório incluído conforme dados do produto.
Software	Software em CD	Mídia de software incluída no conjunto.
Quantidade por pacote	1 peça	Quantidade declarada para a embalagem.

COMPATIBILIDADE

Comunicação

• AS-Interface, versão 2.1

• Interface RS 232

Conexões

Elétrica Interface RS 232. A ficha informa cabo de dados D-Sub incluído, mas não especifica pinagem nem parâmetros elétricos detalhados.

Processo Não se aplica como conexão de processo; trata-se de uma ferramenta portátil de diagnóstico e análise. O método de conexão à rede deve ser confirmado no datasheet do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Diagnóstico local de uma rede AS-Interface versão 2.1	✓	A ficha identifica o produto para diagnóstico AS-i e informa versão 2.1.
Elaboração de protocolos de teste em redes AS-i	✓	Essa aplicação está explicitamente indicada nos dados do produto.
Diagnóstico de um protocolo diferente de AS-Interface	✗	A ficha especifica AS-Interface; não declara suporte a outros protocolos.
Conexão a um sistema que exige interface diferente de RS 232	✗	A interface declarada para o produto é RS 232; a ficha não informa outras interfaces.

INSTALAÇÃO

Como instalar o AC1145 ifm – Ferramenta de Diagnóstico AS-Interface Portátil, Versão 2.1

Confirme que a aplicação envolve uma rede AS-Interface e consulte o datasheet do AC1145 antes da conexão.
Verifique se as condições ambientais estão dentro da faixa de operação declarada.
Identifique a interface RS 232 e o cabo de dados D-Sub incluído; confirme a forma de conexão na documentação do fabricante.
Instale ou consulte o software fornecido em CD conforme as instruções do fabricante.
Conecte o equipamento à rede seguindo o procedimento indicado no datasheet; a ficha disponível não especifica a pinagem nem o procedimento completo.
Realize o diagnóstico ou teste conforme a documentação do fabricante e desconecte o equipamento seguindo o procedimento aplicável ao sistema.

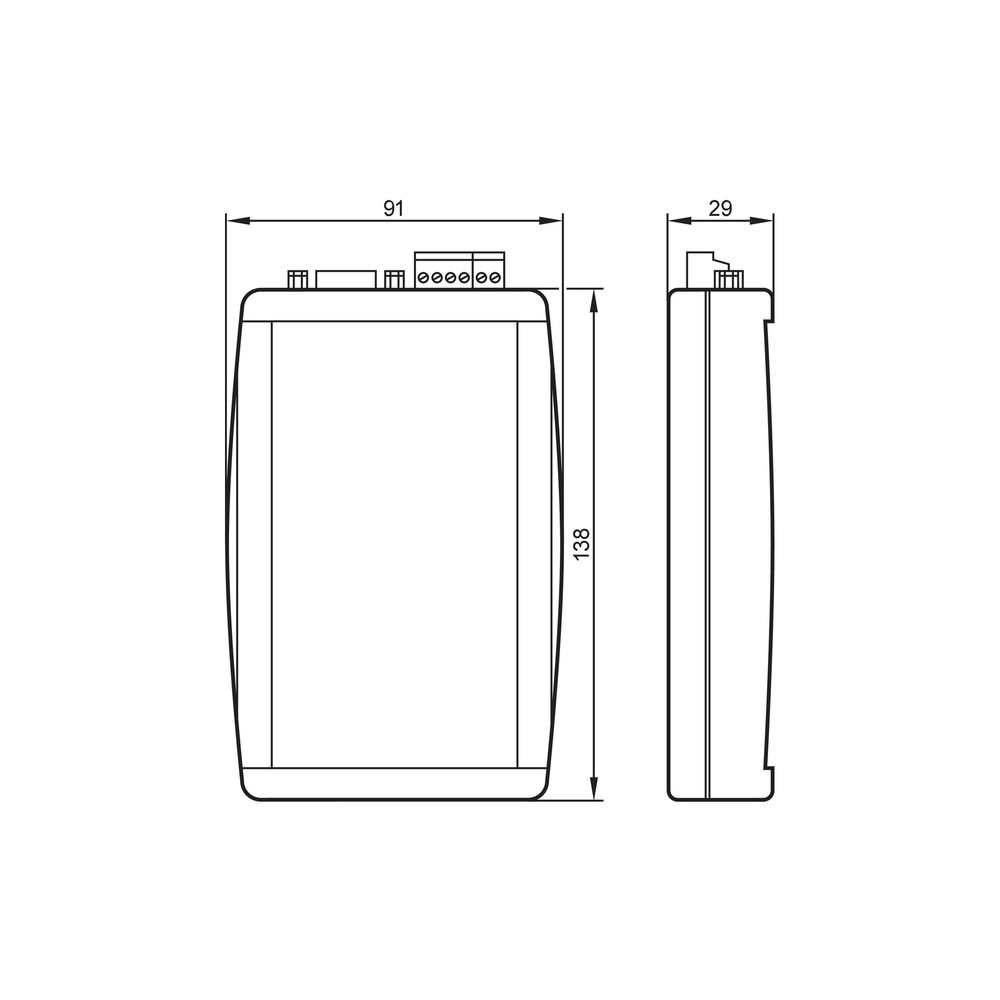

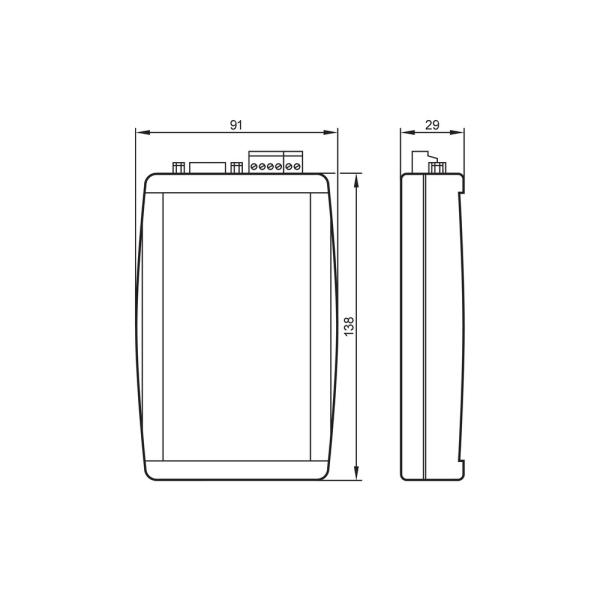

Desenho Dimensional

ACESSÓRIOS

Cabo de dados D-Sub
Software em CD

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento não estabelece comunicação com o sistema.	Pode haver incompatibilidade entre a interface disponível no sistema e a interface RS 232 do AC1145, ou uma conexão incorreta.	Confirme a interface requerida pelo sistema e verifique no datasheet a conexão e o cabo aplicáveis antes de substituir o equipamento.
O diagnóstico não corresponde à rede que está sendo analisada.	O sistema pode não utilizar AS-Interface ou pode não corresponder à versão AS-i 2.1 indicada.	Confira o protocolo e a versão do sistema nos dados do equipamento instalado e compare com a documentação do AC1145.
O equipamento apresenta comportamento irregular durante a operação.	A temperatura do ambiente pode estar fora da faixa de operação especificada.	Meça ou confirme a temperatura no local e compare com a faixa de 0...55 °C informada para operação.
O software fornecido não está disponível para uso.	O CD de software pode estar ausente ou o procedimento de instalação pode não ter sido seguido conforme as instruções do fabricante.	Confira os itens recebidos e consulte o datasheet ou a documentação oficial para as instruções de utilização do software.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AC1145 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AC1145 e para que serve?

É uma ferramenta portátil de diagnóstico e análise para redes AS-Interface. A ficha também indica seu uso na elaboração de protocolos de teste.

O AC1145 serve para redes AS-i versão 2.1?

Sim, a versão AS-i indicada para o produto é 2.1. Confirme também os requisitos de conexão e operação no datasheet.

O que acompanha o AC1145?

O conjunto inclui a unidade principal, software em CD e cabo de comunicação; os dados técnicos identificam o cabo como cabo de dados D-Sub.

Posso usar o AC1145 para diagnosticar outro protocolo que não seja AS-Interface?

A ficha especifica o produto para AS-Interface e não declara suporte a outros protocolos. Para outro protocolo, verifique uma ferramenta cuja documentação o indique expressamente.

Ele funciona em uma conexão que não seja RS 232?

A interface informada é RS 232 e a ficha não declara outras interfaces. Confirme a interface exigida pelo sistema antes da seleção.

O que verificar se o AC1145 não se comunica com o sistema?

Confira se o sistema usa AS-Interface e se a conexão disponível corresponde à interface RS 232. Consulte o datasheet para validar a conexão antes de considerar a substituição.

O que pode causar funcionamento irregular durante o diagnóstico?

Uma condição a verificar é a temperatura do ambiente: a faixa de operação informada é de 0...55 °C. Se estiver dentro dessa faixa, consulte a documentação do fabricante para os demais procedimentos de diagnóstico.

É melhor comprar o conjunto ou procurar os acessórios separadamente?

O produto é anunciado com unidade principal, CD de software e cabo de comunicação, incluindo cabo de dados D-Sub. A ficha não informa a disponibilidade de acessórios avulsos; confirme essa possibilidade com o fornecedor.

Como devo conectar e começar a usar o AC1145?

A ficha identifica a interface RS 232 e informa um cabo de dados D-Sub incluído, mas não apresenta pinagem ou sequência completa de instalação. Siga o procedimento descrito no datasheet antes de conectar o equipamento.

O AC1145 pode ser usado fora da faixa de 0...55 °C?

A ficha declara 0...55 °C como faixa de temperatura de operação. Ela não informa que o produto possa operar fora desses limites; consulte o fabricante para esclarecer condições diferentes.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Protocolo de comunicação indicado para diagnóstico e análise pelo AC1145. (Ref.: protocolo de comunicação AS-Interface)

Versão AS-i

Identificação da versão do sistema AS-Interface relacionada ao produto. (Ref.: versão AS-i 2.1)

RS 232

Interface de comunicação declarada para o equipamento. (Ref.: tipo de interface RS 232)

D-Sub

Tipo de cabo de dados indicado como incluído no conjunto. (Ref.: cabo de dados D-Sub)

Monitoramento de subtensão

Recurso de monitoramento indicado na ficha; o limiar de tensão não foi informado. (Ref.: monitoramento de subtensão: sim)
