Módulo AS-Interface IFM AC009S - Segurança Industrial

Pré-visualizar: AC009S IFM - Módulo AS-Interface SafetyModul Painel Elétrico 2 Entradas 2 Saídas Relé

AC009S IFM - Módulo AS-Interface SafetyModul Painel Elétrico 2 Entradas 2 Saídas Relé

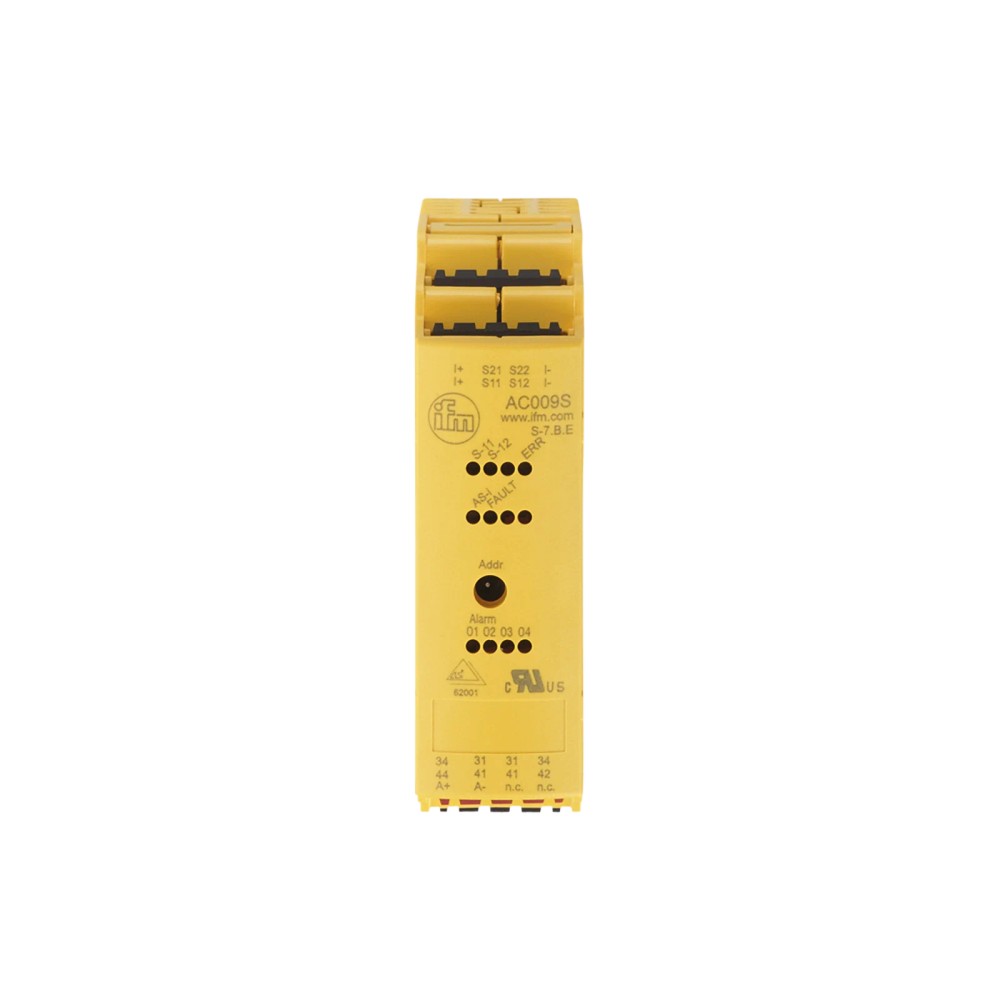

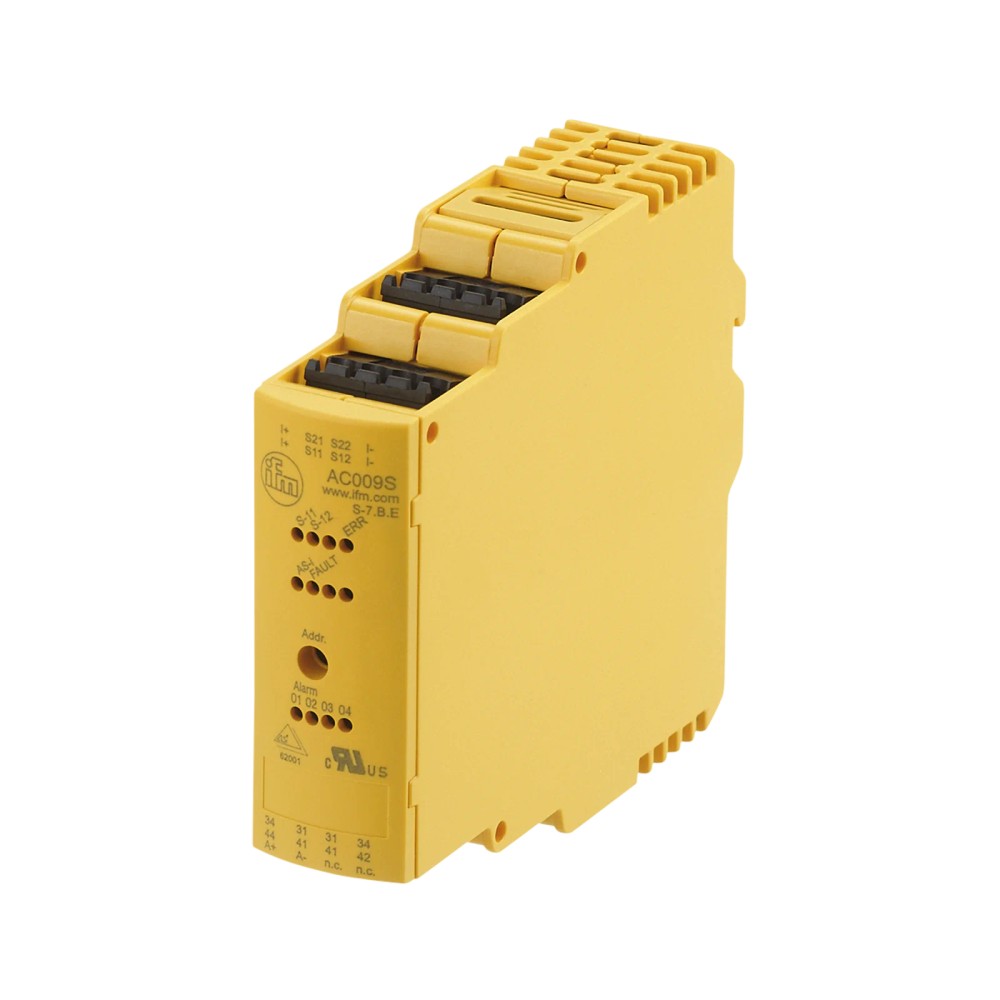

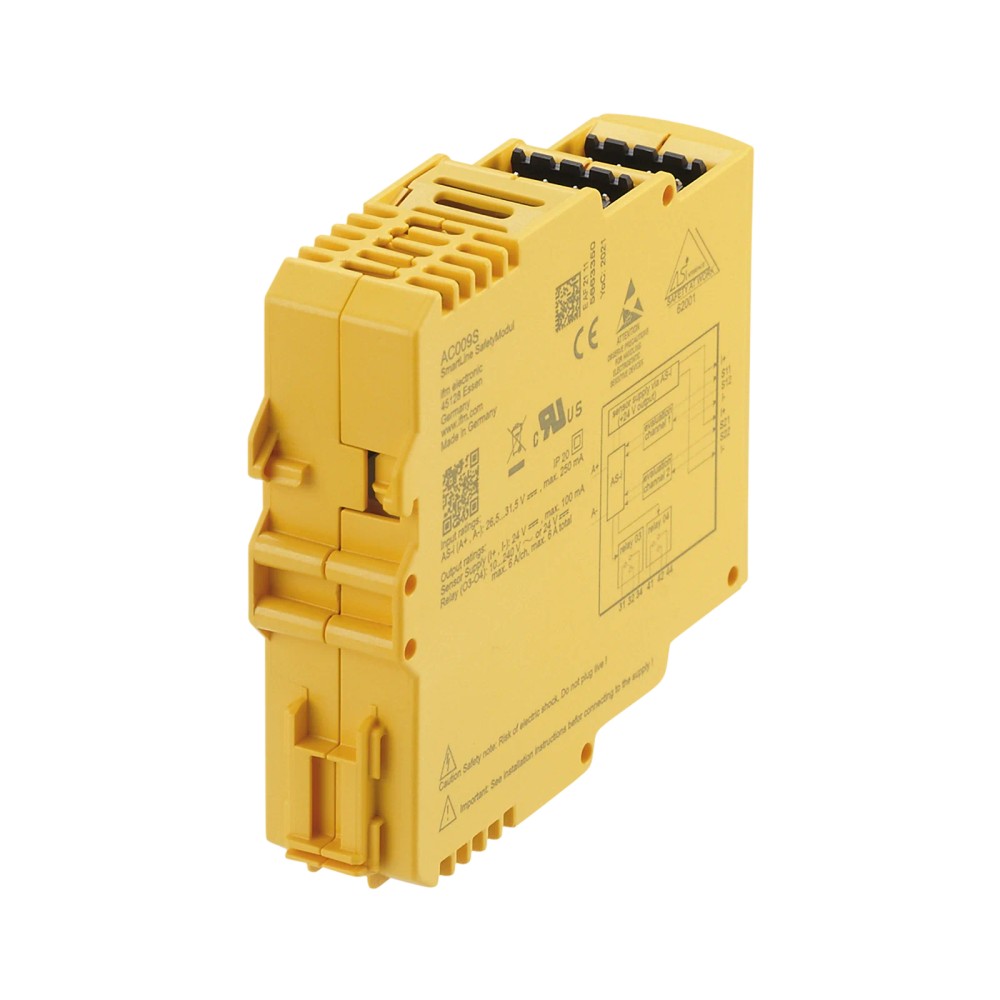

Imagem meramente ilustrativa

R$ 2.527,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC009S
EAN: 4021179000338
NCM do produto: 85176239

Destaques do Produto Tecnologia de rede...mais

Fechar menu

Saiba mais sobre: "AC009S IFM - Módulo AS-Interface SafetyModul Painel Elétrico 2 Entradas 2 Saídas Relé"

Destaques do Produto

Tecnologia de rede

AS-Interface; versões AS-i 2.11 e 3.0

Entradas de segurança

2 entradas digitais, PNP DC

Saídas

2 saídas de relé; carga resistiva máxima indicada de 6 A por saída

Segurança funcional

ISO 13849-1 categoria 4, PL e; IEC 61508 SIL 3

Montagem e proteção

Trilho DIN TH35; IP 20; instalação em painel elétrico

Alimentação de operação

26,5 a 31,6 V DC pela interface AS-i

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo AS-Interface SafetyModul IFM AC009S para painel elétrico, 2 entradas de segurança e 2 saídas de relé

O IFM AC009S é um módulo AS-Interface SafetyModul para instalação em painel elétrico, destinado à integração de entradas de segurança e saídas de relé. Possui 2 entradas digitais de segurança e 2 saídas de relé, com classificação ISO 13849-1 categoria 4, PL e e IEC 61508 SIL 3. Opera com tensão de interface AS-i de 26,5 a 31,6 V DC e tem grau de proteção IP 20.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	AC009S
Tecnologia	AS-Interface (AS-i)
Entradas	2 entradas digitais de segurança, circuito PNP DC
Saídas	2 saídas de relé
Classificação de segurança	ISO 13849-1 categoria 4, PL e; IEC 61508 SIL 3
Tensão de operação AS-i	26,5 a 31,6 V DC
Grau de proteção	IP 20
Dimensões	93 x 25,4 x 108 mm
Tipo de montagem	Trilho DIN TH35 (EN 60715)
Temperatura ambiente	-25 a 50 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Painéis elétricos com montagem em trilho DIN TH35 e comunicação AS-Interface.
Sistemas que necessitam de 2 entradas digitais de segurança PNP DC e 2 saídas de relé.
Projetos que especificam os níveis ISO 13849-1 categoria 4, PL e ou IEC 61508 SIL 3, observadas as condições do sistema completo e do fabricante.

⚠ Considere outro se precisa de:

Não selecionar para instalação exposta que exija proteção superior a IP 20; o produto é especificado para painel elétrico.
Não selecionar quando a rede requerida não for AS-Interface ou quando a tensão disponível para a interface estiver fora de 26,5 a 31,6 V DC.
Não selecionar se a aplicação exigir mais de 2 entradas digitais de segurança ou mais de 2 saídas de relé deste módulo.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: instalação em painel elétrico, em trilho DIN TH35, para integração de 2 entradas digitais de segurança e 2 saídas de relé em sistema AS-i.
Em uma arquitetura de segurança AS-i, pode ser considerado quando a rede e a avaliação de risco requerem os níveis de classificação declarados para o módulo; a validação deve abranger o sistema completo.
As condições ambientais indicadas são -25 a 50 °C, umidade relativa máxima de 80% sem condensação e altitude de até 2000 m. O grau de proteção IP 20 limita a instalação a um painel ou ambiente com proteção compatível.
Para acionamento por relé, respeitar a carga resistiva máxima especificada e a condição de alimentação pareada das saídas O3 e O4. Aplicações com cargas diferentes devem ser verificadas no datasheet.

COMO ESCOLHER

Antes de comprar o Módulo AS-Interface SafetyModul IFM AC009S para painel elétrico, 2 entradas de segurança e 2 saídas de relé, verifique estes pontos:

Escolha o AC009S quando

A arquitetura exigir um módulo AS-i para painel, com 2 entradas digitais de segurança PNP DC e 2 saídas de relé, montagem TH35 e classificação declarada ISO 13849-1 categoria 4, PL e ou IEC 61508 SIL 3.

Verifique a alimentação das saídas

As saídas O3 e O4 devem ser alimentadas em pares com a mesma tensão: 2 x 24 V DC ou 2 x 240 V AC, conforme os dados do produto. Confirme a tensão e o tipo de carga antes de especificar.

Busque outra configuração quando

O projeto exigir quantidade diferente de entradas ou saídas, outra tecnologia de comunicação, grau de proteção maior que IP 20 ou condições elétricas fora dos limites informados. Compare as exigências do projeto com o datasheet de outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Módulo AS-Interface SmartLine SafetyModul, modelo AC009S	Módulo de entrada AS-i destinado à instalação em painel elétrico; também possui saídas de relé conforme os dados do produto.
Marca	ifm / IFM Electronic	Identificação do fabricante informada no anúncio.
SKU / Part Number	AC009S	Código de identificação do produto.
GTIN	4021179000338	Código global do item informado no anúncio.
Categoria	Comunicação industrial; módulo de quadro de disjuntores / segurança AS-Interface	Classificação comercial e funcional informada.
Aplicação declarada	Instalação no painel elétrico	Local de instalação especificado.
Tipo de invólucro	Retangular	Formato indicado nos dados do produto.
Material	PC-GF20	Material do invólucro informado na ficha.

Comunicação e interface AS-i
Tecnologia	AS-Interface (AS-i)	Protocolo de comunicação indicado para o módulo.
Versão AS-i	2.11; 3.0	Versões informadas para compatibilidade de comunicação.
Perfil AS-i	S-7.B.E	Perfil indicado na ficha; verificar correspondência com mestre e configuração do sistema.
Código ID da AS-i	B.E [hex]	Identificador AS-i informado.
Configuração da AS-i E/S	7 [hex]	Código de configuração de entradas e saídas informado.
Certificado AS-i	62001	Número de certificado informado na ficha.
Endereçamento AS-i	Soquete de endereçamento	Método de endereçamento indicado.
Modo de endereçamento ampliado	Não	A ficha informa que o modo ampliado não está disponível.
Watchdog integrado	Sim	Recurso indicado nos dados técnicos.
Consumo máximo da interface AS	250 mA	Limite de consumo informado para a interface AS.

Entradas digitais e segurança
Quantidade de entradas digitais	2; ambas entradas de segurança	Número e função das entradas informados.
Circuito de entrada	PNP; DC	Tipo elétrico indicado para as entradas digitais.
Alimentação de sensor das entradas	AS-i	Origem da alimentação indicada para os sensores ligados às entradas.
Corrente de entrada High	10 mA	Valor informado para o estado High.
Capacidade de carga máxima total das entradas	100 mA	Limite agregado especificado para as entradas.
Proteção contra curto-circuito das entradas digitais	Sim	Proteção indicada para as entradas digitais.
Classificação de segurança	ISO 13849-1 categoria 4, PL e; IEC 61508 SIL 3	Classificações declaradas para o módulo; a adequação depende da arquitetura e validação do sistema completo.
PFH	4E-09 1/h	Valor de probabilidade de falha perigosa por hora informado.
Vida útil TM (Mission Time)	175200 h (20 anos)	Tempo de missão informado na ficha.

Saídas de relé
Quantidade de saídas de relé	2	Número de saídas de relé informado.
Identificação das saídas	O3 e O4	Designações usadas na condição de alimentação das saídas.
Carga de corrente máxima por saída	6000 mA (carga ôhmica)	Limite indicado para cada saída em carga resistiva.
Capacidade de carga total	6 A (carga ôhmica)	Capacidade total informada; não exceder os limites individuais e de alimentação.
Área de tensão AC	10 a 240 V AC	Faixa indicada para as saídas; O3 e O4 devem ser alimentadas em pares com a mesma tensão.
Área de tensão DC	24 V DC	Tensão indicada para as saídas; O3 e O4 devem ser alimentadas em pares com a mesma tensão.
Separação elétrica	Sim	A ficha informa separação elétrica.
Proteção contra curto-circuitos	Não	Não é indicada proteção contra curto-circuito para as saídas; prever proteção externa conforme projeto e instruções do fabricante.

Alimentação elétrica
Tensão de operação AS-i	26,5 a 31,6 V DC	Faixa de operação especificada para a interface AS-i.
Alimentação das saídas O3 e O4	2 x 24 V DC ou 2 x 240 V AC, com a mesma tensão por par	Condição expressa para alimentação das saídas; conferir o esquema elétrico do datasheet.

Conexões elétricas
Tipo de conexão	Terminais	Descrição técnica do anúncio.
Conectores	4 x	Quantidade registrada nos dados do catálogo; confirmar a disposição no desenho/datasheet.
Dimensão da grade	5,0 mm	Passo informado para a conexão elétrica.

Displays e elementos de operação
Display em operação	LED verde AS-i	Indicação de operação da interface.
Display de erro	LED vermelho ERR O1...O2	Indicação de erro conforme descrição registrada na ficha.
Display de status de chaveamento	LED amarelo SI1...SI2, O3...O4	Indicação de status das entradas de segurança e saídas.

Condições ambientais
Temperatura ambiente	-25 a 50 °C	Faixa de operação informada.
Temperatura de armazenamento	< 80 °C	Limite registrado nos dados do produto; consultar datasheet para condições completas de armazenamento.
Umidade relativa máxima	80% sem condensação	Limite ambiental informado.
Altitude máxima	2000 m acima do nível do mar	Limite de altitude especificado.
Grau de sujidade	2	Grau de poluição indicado na ficha.
Grau de proteção	IP 20	Proteção declarada; considerar instalação em painel e proteção adequada ao ambiente.

Compatibilidade eletromagnética e normas
EMC	EN 61000-6-2; EN 62026-2; EN 61326-3-1; EN 61000-6-4	Normas listadas nos dados do produto.
Normas	EN 61010-1; EN 13849-1; EN 63000	Referências normativas registradas na ficha.

Dados mecânicos e montagem
Dimensões	93 x 25,4 x 108 mm	Dimensões de altura, largura e profundidade informadas.
Montagem	Trilho DIN TH35 (EN 60715)	Tipo de montagem especificado.
Peso	258 g	Peso informado no catálogo.
Tipo de produto	Módulo de quadro de disjuntores AS-Interface	Descrição de categoria do produto; não implica função de disjuntor.

COMPATIBILIDADE

Comunicação

• AS-Interface; versão AS-i 2.11 e 3.0.

• Perfil AS-i S-7.B.E; código ID B.E [hex]; configuração AS-i E/S 7 [hex].

• Endereçamento por soquete de endereçamento; modo de endereçamento ampliado não disponível.

• Certificado AS-i informado: 62001.

Conexões

Elétrica Conexão por terminais; dados da ficha indicam conectores 4 x e dimensão de grade de 5,0 mm. Interface AS-i: 26,5 a 31,6 V DC. Entradas digitais PNP DC, alimentadas pela AS-i. Saídas O3 e O4 devem ser alimentadas em pares com a mesma tensão: 2 x 24 V DC ou 2 x 240 V AC. Confirme a ligação e os limites de corrente no datasheet antes de energizar.

Processo Não há conexão de processo de fluido informada. O equipamento é para instalação em painel elétrico, com montagem em trilho DIN TH35 (EN 60715).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-i versão 2.11 ou 3.0, com perfil compatível e configuração de segurança projetada para o módulo.	✓	As versões AS-i 2.11 e 3.0 e o perfil S-7.B.E constam nos dados do produto; validar a configuração do sistema e do mestre.
Aplicação com 2 entradas digitais de segurança PNP DC e 2 saídas de relé.	✓	Essa quantidade e os tipos de E/S correspondem às especificações informadas.
Alimentação AS-i fora de 26,5 a 31,6 V DC.	✗	A tensão de operação especificada para a interface AS-i é 26,5 a 31,6 V DC.
Alimentar O3 e O4 com tensões diferentes entre si.	✗	As saídas O3 e O4 devem ser alimentadas em pares com a mesma tensão, conforme a ficha.
Instalação externa sem invólucro ou proteção adicional, em ambiente que exija proteção acima de IP 20.	✗	O módulo tem grau de proteção IP 20 e é especificado para instalação em painel elétrico.
Aplicação que exija mais de 2 entradas de segurança ou mais de 2 saídas de relé neste módulo.	✗	O AC009S tem 2 entradas digitais de segurança e 2 saídas de relé.

INSTALAÇÃO

Como instalar o Módulo AS-Interface SafetyModul IFM AC009S para painel elétrico, 2 entradas de segurança e 2 saídas de relé

Confirme que o projeto utiliza AS-Interface compatível com a versão e o perfil especificados para o AC009S.
Verifique no datasheet a identificação dos terminais e o esquema de ligação antes de conectar a alimentação, as entradas e as saídas.
Instale o módulo em trilho DIN TH35 (EN 60715), dentro de painel compatível com o grau de proteção IP 20.
Conecte a interface AS-i respeitando a faixa de operação de 26,5 a 31,6 V DC e a polaridade indicada pelo fabricante.
Ligue as entradas digitais de segurança como PNP DC e observe os limites de corrente das entradas e da alimentação de sensores.
Alimente O3 e O4 em pares com a mesma tensão e confira os limites de carga e as proteções externas requeridas antes de colocar o sistema em operação.

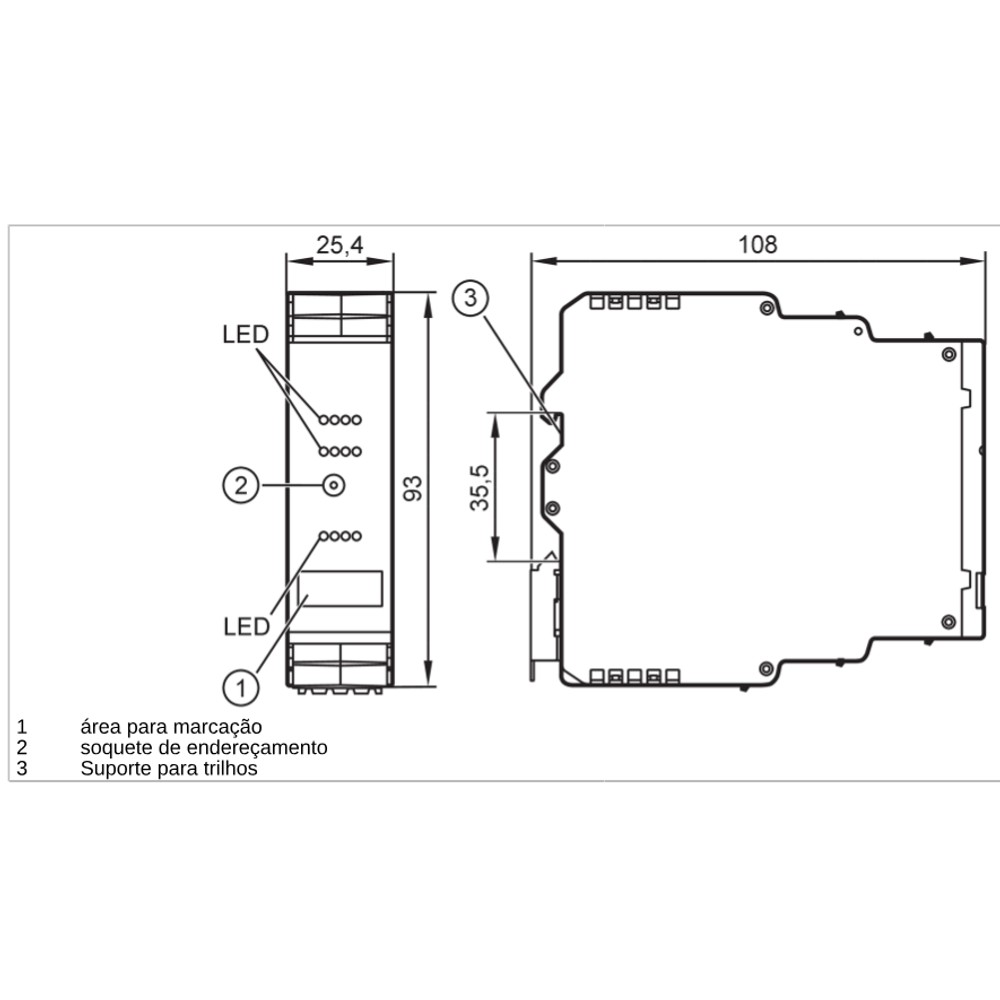

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED AS-i não indica operação normal ou o módulo não aparece na rede.	Tensão da interface fora da faixa especificada, ligação incorreta ou configuração de perfil/endereço incompatível.	Meça a tensão AS-i nos terminais conforme o datasheet e confira versão, perfil S-7.B.E, endereço e configuração no mestre.
Entrada de segurança não muda de estado como esperado.	Sinal de entrada incompatível com PNP DC, ausência de alimentação do sensor pela AS-i ou ligação incorreta.	Confira o tipo de saída do sensor, a alimentação e a fiação nos terminais; observe os LEDs SI1 e SI2 durante a mudança de estado.
Relé de saída não comuta ou apresenta comportamento irregular.	Alimentação de O3 e O4 divergente, tensão fora da faixa indicada ou carga acima do limite especificado.	Verifique a tensão aplicada a cada saída e se O3 e O4 estão alimentadas em pares com a mesma tensão; confira a corrente da carga e os LEDs O3/O4.
LED vermelho de erro aceso ou indicação de falha associada às saídas.	Condição de erro detectada pelo módulo, possível incompatibilidade de ligação ou condição elétrica fora dos limites.	Consulte a indicação ERR no datasheet, inspecione as ligações e as tensões das saídas e compare os estados dos LEDs com o estado reportado pelo mestre AS-i.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM AC009S (PT-BR) (Datasheet) Desenho em escala IFM AC009S (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM AC009S e para quem ele serve?

É um módulo AS-Interface SafetyModul para painel elétrico, com 2 entradas de segurança e 2 saídas de relé. É destinado a projetos que utilizam AS-i e requerem essa configuração de E/S.

O que acompanha o AC009S?

A ficha do anúncio identifica o módulo, mas não informa acessórios ou itens adicionais inclusos. Consulte o fornecedor para confirmar o conteúdo físico da embalagem.

O AC009S funciona com qualquer rede AS-i?

A ficha informa compatibilidade com AS-i 2.11 e 3.0, perfil S-7.B.E e configuração 7 [hex]. A compatibilidade final depende também da configuração do mestre e do sistema de segurança.

Posso usar o AC009S em local aberto ou que exige proteção contra água?

Não é indicado para instalação exposta que exija proteção acima de IP 20. O produto é especificado para instalação em painel elétrico.

Posso ligar sensores com saída diferente de PNP DC nas entradas?

As entradas são especificadas como PNP DC. A ficha não confirma compatibilidade com outros tipos de saída, portanto verifique o datasheet e os requisitos do sensor antes da ligação.

O módulo substitui um disjuntor ou protege as saídas contra curto-circuito?

Não há essa função indicada: o AC009S é um módulo AS-i com entradas de segurança e saídas de relé, e a ficha informa que as saídas não têm proteção contra curto-circuito.

O que verificar se o módulo não aparece no mestre AS-i?

Confira a alimentação de 26,5 a 31,6 V DC, o endereço no soquete e os parâmetros de perfil e configuração no mestre. Observe também o LED verde AS-i e as indicações de erro.

Por que uma saída de relé não aciona a carga?

Verifique a tensão de alimentação, a fiação e a corrente da carga em relação aos limites informados. O3 e O4 devem receber a mesma tensão quando alimentadas em pares.

É melhor comprar este módulo ou escolher peças avulsas?

O AC009S reúne 2 entradas digitais de segurança e 2 saídas de relé em um módulo AS-i. Se o projeto exigir outra quantidade de E/S ou outra tecnologia, compare com um módulo cuja ficha corresponda a esses requisitos.

Como instalar o AC009S no painel?

Monte-o em trilho DIN TH35 dentro do painel e faça as ligações conforme o datasheet, conferindo a identificação dos terminais e as condições de alimentação. Desenergize o circuito durante a instalação e valide as ligações antes de operar.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Rede de comunicação industrial indicada para o módulo, identificada na ficha nas versões 2.11 e 3.0. (Ref.: Versão AS-i)

PNP DC

Tipo de circuito elétrico especificado para as entradas digitais do módulo. (Ref.: Circuito de entrada das entradas digitais)

PL e

Nível de Performance Level declarado para a classificação de segurança do módulo segundo ISO 13849-1. (Ref.: Classificação de segurança)

SIL 3

Nível de integridade de segurança declarado para o módulo segundo IEC 61508. (Ref.: Classificação de segurança)

PFH

Valor de probabilidade de falha perigosa por hora informado para avaliação de segurança funcional. (Ref.: PFH, 4E-09 1/h)
