Sobre o Kit de automação AS-Interface ifm AC0021 para acionamentos pneumáticos oscilantes

O ifm AC0021 é um kit de automação AS-Interface para controle direto de abertura e fechamento de válvulas em acionamentos pneumáticos oscilantes. O conjunto inclui interface AS-i, sensor duplo, came de comutação, espaçador, cabo de conexão e válvula solenoide. Opera com tensão auxiliar de 26,5 a 31,6 V DC, utiliza saída PNP e possui duas entradas digitais e uma saída digital.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	AC0021
Tecnologia	AS-Interface, versão 2.1
Aplicação	Acionamentos pneumáticos oscilantes
Tensão auxiliar de operação	26,5 a 31,6 V DC
Consumo máximo na interface AS-i	160 mA
Entradas digitais	2
Saídas digitais	1, PNP
Conexão elétrica	Conectores M12, codificação A
Distância entre pares de orifícios	80 mm
Peso informado	1.056,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Acionamentos pneumáticos oscilantes em que se pretende controlar diretamente a abertura e o fechamento da válvula por AS-Interface.
Aplicações que utilizem tensão auxiliar dentro da faixa especificada de 26,5 a 31,6 V DC e sinal de saída PNP.
Montagens compatíveis com a distância entre pares de orifícios de 80 mm e altura de onda do atuador de 20 mm.

⚠ Considere outro se precisa de:

Não selecione o AC0021 para uma aplicação que exija uma tecnologia de comunicação diferente de AS-Interface sem confirmar a integração com o fabricante.
Não utilize como se fosse um kit para acionamento elétrico: a aplicação declarada é para acionamentos pneumáticos oscilantes.
Não presuma compatibilidade mecânica com atuadores que tenham geometria diferente das dimensões informadas; confirme o desenho dimensional e a configuração do atuador.

APLICAÇÕES E USO

Aplicação declarada: controle direto de abertura e fechamento de válvula em acionamentos pneumáticos oscilantes.
O kit reúne componentes de detecção e atuação para integração pela interface AS-Interface, com duas entradas digitais e uma saída digital PNP.
Antes da montagem, confirme no desenho dimensional a adequação das referências mecânicas de 80 mm entre pares de orifícios e 20 mm de altura de onda do atuador.
A ficha não informa modelos específicos de atuadores compatíveis nem condições ambientais; valide esses requisitos no datasheet ou com o fabricante.

COMO ESCOLHER

Antes de comprar o Kit de automação AS-Interface ifm AC0021 para acionamentos pneumáticos oscilantes, verifique estes pontos:

Escolha o AC0021

Quando a aplicação for um acionamento pneumático oscilante, exigir controle direto de abertura e fechamento de válvula e for compatível com AS-Interface, saída PNP e tensão auxiliar de 26,5 a 31,6 V DC.

Confirme a montagem antes de comprar

Verifique a distância entre pares de orifícios de 80 mm, a altura de onda do atuador de 20 mm e a geometria do conjunto no desenho dimensional. A ficha não identifica modelos específicos de atuador compatíveis.

Procure outra configuração quando os requisitos forem diferentes

Se o sistema exigir outro protocolo, tipo de saída ou faixa de tensão, compare esses requisitos com a ficha do produto alternativo. Os dados disponíveis não identificam modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Kit de automação AS-Interface	Classificação do produto.
Modelo	Added Value package AS-i T5	Identificação de modelo informada na ficha.
Aplicação	Acionamentos pneumáticos oscilantes	Aplicação declarada para o kit.
Função	Controle direto de abertura e fechamento de válvula	Função de controle indicada nos dados do produto.
Método de montagem	Não embutido	Método de montagem informado na ficha.

Comunicação e interface
Tecnologia	AS-Interface	Protocolo de comunicação especificado.
Versão AS-i	2.1	Versão de interface indicada pelo fabricante.
Perfil AS-i	S-7.A.E	Perfil informado para a interface.
Código ID AS-i	A.E [hex]	Identificador hexadecimal informado para a interface.
Configuração AS-i	7 [hex]	Configuração hexadecimal informada para a interface.
Consumo máximo na interface AS-i	160 mA	Limite de consumo informado para a interface.

Alimentação e dados elétricos
Tensão DC máxima	31,6 V	Valor máximo indicado nos dados básicos do produto.
Tensão de operação auxiliar	26,5 a 31,6 V DC	Faixa de operação auxiliar informada; a ficha associa a alimentação à classe 2 conforme cULus.
Tipo de saída	PNP	Tipo de sinal da saída especificado.
Conexão elétrica por soquete	1 x M12, codificação A, 2 contatos	Conexão identificada como soquete na ficha.
Conexão elétrica por conector	1 x M12, codificação A, 4 contatos	Conexão identificada como conector na ficha.

Entradas e saídas
Quantidade de entradas digitais	2	Número de entradas digitais especificado.
Quantidade de saídas digitais	1	Número de saídas digitais especificado; tipo de saída PNP.

Dados mecânicos e montagem
Distância entre pares de orifícios	80 mm	Referência dimensional para verificação da montagem.
Altura de onda do atuador	20 mm	Referência dimensional informada para o atuador.

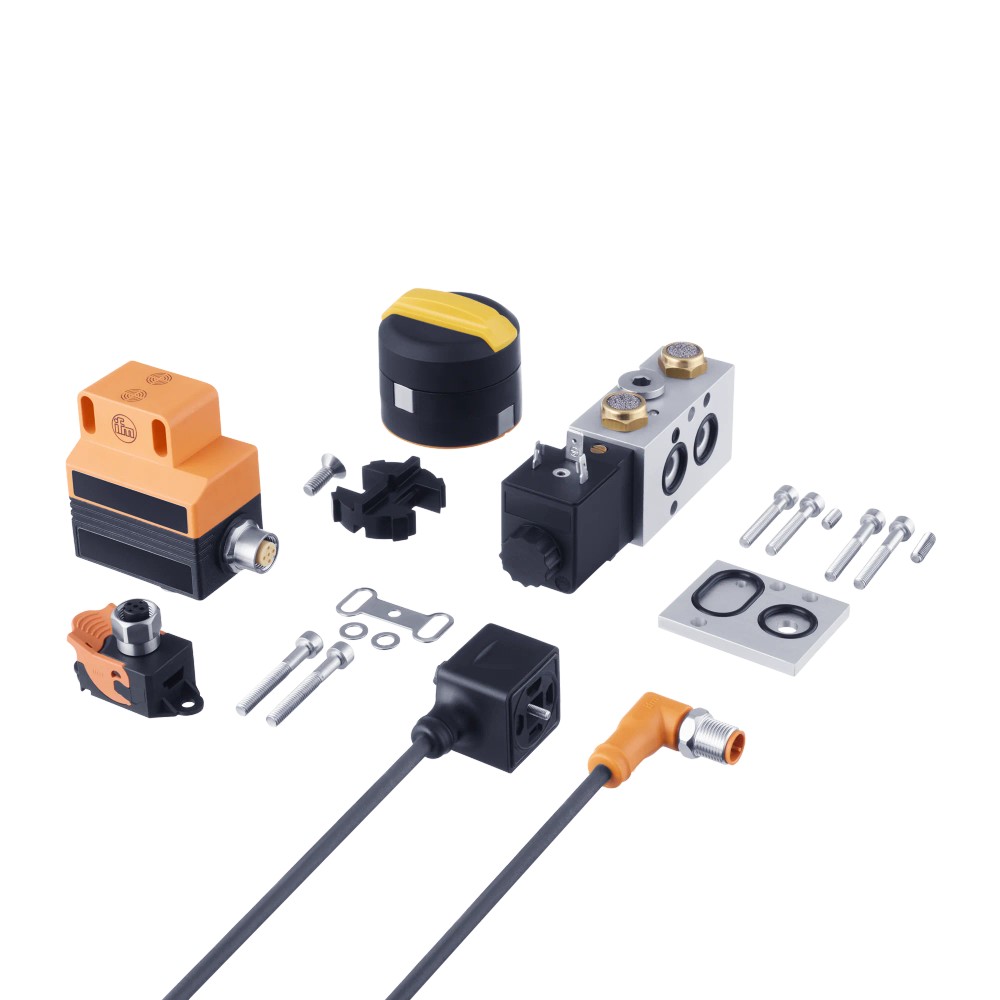

Componentes incluídos
Sensor duplo	1 x AC2316	Componente listado no conteúdo do kit.
Came de comutação	1 x E12517	Componente listado no conteúdo do kit.
Peça distanciadora	1 x E12526	Componente listado no conteúdo do kit.
Válvula solenoide	1 x ZJF184, 5/2 vias	A ficha informa que pode ser ajustada como válvula solenoide de 3/2 vias.
Cabo de conexão	1 x EVM120	Cabo de conexão com conector de válvula, conforme descrição do componente.
Terminal para cabo plano	1 x E75471	Componente listado no conteúdo do kit.

Dados gerais
Quantidade por embalagem	1 peça	Quantidade de embalagem informada.
Peso	1.056,5 g	Peso informado nos atributos do produto.
Part number	AC0021	Código de identificação do fabricante.
GTIN	4021179000208	Identificador comercial informado para o produto.
NCM	8536.50.90	Código de classificação fiscal informado na ficha.

COMPATIBILIDADE

Comunicação

• AS-Interface, versão 2.1

• Perfil AS-i S-7.A.E

• Código ID AS-i A.E [hex]

• Configuração AS-i S-7 [hex]

Conexões

Elétrica Conexões elétricas por M12, codificação A: um conector com 2 contatos e um conector com 4 contatos. Saída PNP; tensão auxiliar de operação de 26,5 a 31,6 V DC; consumo máximo na interface AS-i de 160 mA. Consulte o datasheet para a atribuição dos pinos e a ligação elétrica.

Processo A ficha descreve montagem não embutida em acionamento pneumático oscilante. Informa distância entre pares de orifícios de 80 mm e altura de onda do atuador de 20 mm. Não especifica rosca ou conexão pneumática de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Acionamento pneumático oscilante com rede AS-Interface e tensão auxiliar dentro da faixa especificada	✓	Corresponde à aplicação declarada e aos dados de comunicação e alimentação do produto.
Sistema que requer saída PNP e leitura de duas entradas digitais	✓	O produto informa uma saída PNP e duas entradas digitais.
Acionamento elétrico ou aplicação sem acionamento pneumático oscilante	✗	A aplicação declarada para o kit é o controle de acionamentos pneumáticos oscilantes.
Sistema cuja tensão auxiliar necessária esteja fora de 26,5 a 31,6 V DC	✗	A tensão requerida ficaria fora da faixa de operação auxiliar informada.
Montagem com dimensão ou geometria diferente das referências de 80 mm entre pares de orifícios ou 20 mm de altura de onda	✗	A compatibilidade mecânica não está confirmada para dimensões diferentes das informadas; verifique o desenho e o atuador.
Instalação cuja rede não utilize AS-Interface	✗	A tecnologia de comunicação especificada para o kit é AS-Interface.

INSTALAÇÃO

Como instalar o Kit de automação AS-Interface ifm AC0021 para acionamentos pneumáticos oscilantes

Confirme que a aplicação é um acionamento pneumático oscilante e que o sistema utiliza AS-Interface.
Verifique se a alimentação auxiliar prevista está dentro da faixa de 26,5 a 31,6 V DC.
Compare a geometria do atuador e os pontos de montagem com as referências dimensionais do desenho.
Instale os componentes do kit conforme as instruções e orientações do fabricante; não force encaixes nem altere a geometria da montagem.
Conecte os cabos aos conectores M12 correspondentes e consulte o datasheet para a atribuição dos contatos antes de energizar.
Após a instalação, confira a comunicação AS-i, o estado das duas entradas digitais e a resposta da saída PNP durante o acionamento.

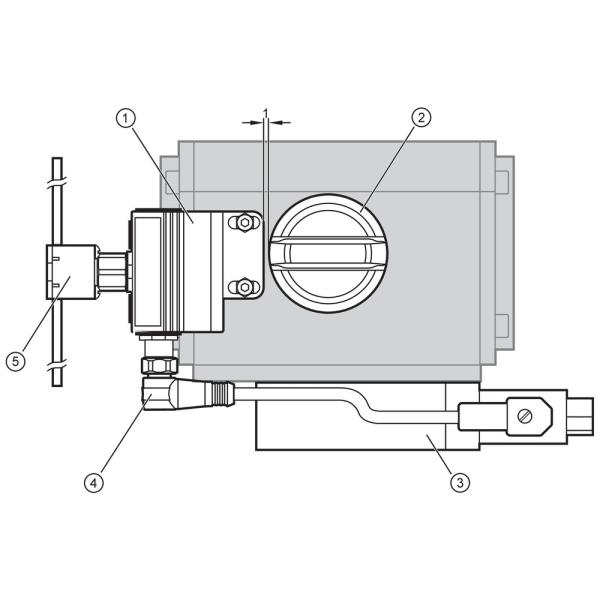

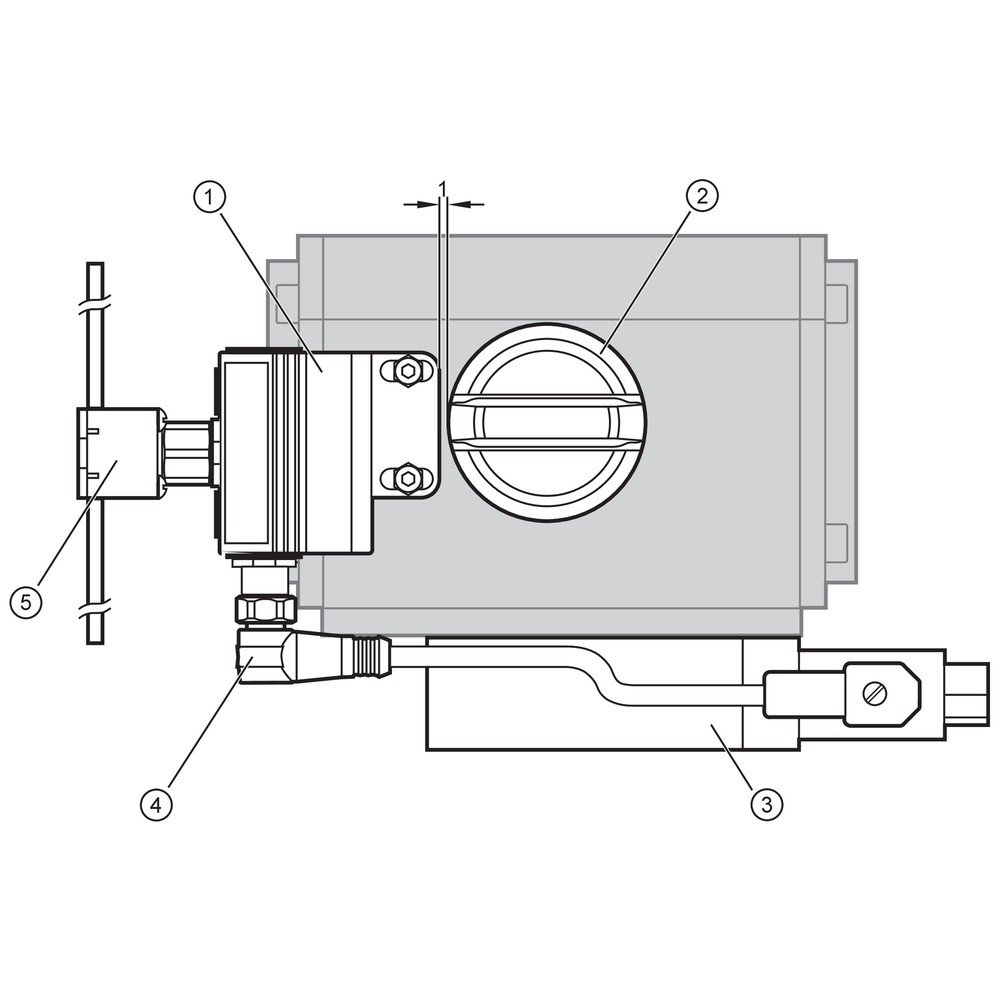

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

1 x AC2316 — sensor duplo
1 x E12517 — came de comutação
1 x E12526 — peça distanciadora
1 x ZJF184 — válvula solenoide de 5/2 vias, ajustável como válvula solenoide de 3/2 vias
1 x EVM120 — cabo de conexão com conector de válvula
1 x E75471 — terminal para cabo plano

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O kit não comunica com a rede AS-i.	A rede pode não estar conectada corretamente ou pode haver incompatibilidade entre a configuração do sistema e os parâmetros AS-i do produto.	Confira a conexão da interface e compare a configuração do mestre com a versão 2.1, o perfil S-7.A.E, o código ID A.E [hex] e a configuração 7 [hex] informados na ficha.
A saída não apresenta o estado esperado durante o acionamento.	Pode haver erro de ligação, falta de alimentação auxiliar ou incompatibilidade entre a entrada do dispositivo conectado e o sinal PNP.	Verifique a alimentação auxiliar dentro da faixa especificada, confirme a ligação conforme o datasheet e valide se o circuito conectado aceita saída PNP.
O estado de posição do acionamento não corresponde ao movimento observado.	O sensor duplo, o came ou a montagem podem não estar alinhados com a geometria do atuador.	Inspecione a instalação dos componentes do kit e compare as dimensões do conjunto com as referências de 80 mm entre pares de orifícios e 20 mm de altura de onda.
A válvula solenoide não comuta durante o comando.	Pode haver problema de alimentação, conexão do cabo ou condição de comando no circuito de controle.	Verifique a alimentação e as conexões do cabo EVM120, confira o comando da saída e compare a configuração da válvula com a função requerida; o datasheet deve orientar a ligação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do AC0021, em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm AC0021 e para que serve?

É um kit de automação AS-Interface destinado a acionamentos pneumáticos oscilantes. Sua função declarada é controlar diretamente a abertura e o fechamento da válvula.

O AC0021 funciona em qualquer rede AS-Interface?

A ficha especifica AS-Interface versão 2.1, perfil S-7.A.E, código ID A.E [hex] e configuração 7 [hex]. Confirme que o mestre e a configuração da rede aceitam esses parâmetros.

O que acompanha o kit AC0021?

O conjunto inclui sensor duplo AC2316, came E12517, espaçador E12526, válvula solenoide ZJF184, cabo EVM120 e terminal para cabo plano E75471.

Posso usar este kit em um acionamento elétrico?

A aplicação informada é para acionamentos pneumáticos oscilantes. A ficha não declara uso em acionamentos elétricos.

O AC0021 serve para uma tensão auxiliar fora de 26,5 a 31,6 V DC?

A faixa de operação auxiliar informada é de 26,5 a 31,6 V DC. Se a alimentação disponível ficar fora dela, não corresponde à faixa especificada.

A válvula não comuta: o que devo verificar antes de trocar o kit?

Confira primeiro a alimentação, as conexões do cabo EVM120 e o comando da saída. Consulte o datasheet para confirmar a ligação elétrica e a configuração da válvula.

A indicação de posição não acompanha o movimento do atuador; por onde começo?

Verifique o alinhamento do sensor duplo e do came e compare a montagem com as dimensões informadas para o atuador. Confirme também a conexão e a leitura das entradas digitais.

É melhor comprar o kit completo ou componentes avulsos?

O AC0021 reúne os componentes especificados para a aplicação descrita. Para reposição de uma peça avulsa, confira o código do componente instalado e valide a compatibilidade com o conjunto existente.

O que devo conferir antes de instalar o AC0021?

Verifique o tipo de acionamento, os parâmetros AS-i, a faixa da alimentação auxiliar e a compatibilidade mecânica usando o desenho dimensional. Consulte o datasheet antes de conectar os pinos M12.

Como saber se a montagem mecânica é compatível com meu atuador?

Compare a montagem com a distância entre pares de orifícios de 80 mm e a altura de onda de 20 mm indicadas na ficha. Como não são listados modelos específicos de atuador, confirme a geometria no desenho ou com o fabricante.

GLOSSÁRIO TÉCNICO

AS-Interface

Tecnologia de comunicação indicada para integrar o kit ao sistema de controle. (Ref.: versão 2.1)

Perfil AS-i

Identificação de perfil usada na configuração da interface do dispositivo. (Ref.: S-7.A.E)

Saída PNP

Tipo de saída digital especificado para o produto; deve ser considerado na compatibilidade com o circuito conectado. (Ref.: tipo de saída PNP)

Válvula solenoide 5/2 vias

Válvula incluída no kit e identificada com cinco vias e duas posições; a ficha informa possibilidade de ajuste como válvula 3/2 vias. (Ref.: ZJF184)

Altura de onda do atuador

Referência dimensional do atuador a verificar na montagem mecânica. (Ref.: 20 mm)
