Kit Automação AS-Interface IFM AC0017

Pré-visualizar: AC0017 IFM - Kit Automação AS-Interface Acionamentos Pneumáticos ifm 1 Saída PNP

AC0017 IFM - Kit Automação AS-Interface Acionamentos Pneumáticos ifm 1 Saída PNP

Imagem meramente ilustrativa

R$ 3.704,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC0017
EAN: 4021179000161
NCM do produto: 85365090

Destaques do Produto Protocolo...mais

Fechar menu

Saiba mais sobre: "AC0017 IFM - Kit Automação AS-Interface Acionamentos Pneumáticos ifm 1 Saída PNP"

Destaques do Produto

Protocolo

AS-Interface

Saída

PNP

Montagem

80mm

Tensão

26.5-31.6V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Kit de Automação AS-Interface para Acionamentos Pneumáticos Oscilantes ifm AC0017

Este kit de automação é uma solução integrada projetada para o controle direto de válvulas em acionamentos pneumáticos oscilantes via rede AS-Interface. O conjunto inclui todos os componentes essenciais, como válvula, sensor duplo e elementos de montagem, garantindo uma instalação eficiente. Opera com tecnologia AS-i (perfil S-7.A.E) e oferece interface com 1 saída digital PNP e 2 entradas digitais, operando na faixa de 26,5 a 31,6 V DC.

PRINCIPAIS ESPECIFICAÇÕES

SKU	AC0017
Marca	ifm
Protocolo	AS-Interface
Saída	PNP
Entradas	2
Tensão DC	26,5...31,6 V
Distância Furos	80 mm
Peso	867 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Acionamentos pneumáticos oscilantes padrão
Arquiteturas de automação baseadas em AS-Interface v2.1

⚠ Considere outro se precisa de:

Sistemas pneumáticos não compatíveis com interface de fixação de 80mm
Redes de comunicação que não sejam AS-Interface
Aplicações com tensão de operação fora da faixa de 26,5 a 31,6 V DC

APLICAÇÕES E USO

Controle direto de abertura e fechamento de válvulas pneumáticas oscilantes
Integração de componentes pneumáticos em arquitetura de rede AS-i
Retroalimentação de posição em atuadores pneumáticos

COMO ESCOLHER

Antes de comprar o Kit de Automação AS-Interface para Acionamentos Pneumáticos Oscilantes ifm AC0017, verifique estes pontos:

Critérios para escolha

Utilize este kit quando precisar de uma solução 'tudo-em-um' para automação de válvulas via rede AS-i com distância entre furos de 80mm.

Quando considerar outra opção

Busque alternativas se o protocolo da rede for diferente de AS-Interface ou se as dimensões mecânicas do atuador não forem compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Comunicação
Protocolo	AS-Interface	Padrão de comunicação
Versão AS-i	2.1	Especificação de protocolo
Perfil	S-7.A.E	Identificador de E/S

Dados Elétricos
Tensão Auxiliar	26,5...31,6 V DC	Faixa de operação nominal
Consumo Máximo	160 mA	Limite de corrente
Tipo de Saída	PNP	Lógica de comutação
Qtd Saídas	1	Digital
Qtd Entradas	2	Digital

Dados Mecânicos
Distância Furos	80 mm	Padrão de montagem
Montagem	Não embutido	Tipo de instalação
Altura Atuador	20 mm	Referência de altura
Peso	867 g	Massa do conjunto

COMPATIBILIDADE

Comunicação

• AS-Interface v2.1

Conexões

Elétrica Conector M12, codificação A, 4 pinos (conector) / 3 pinos (soquete)

Processo Padrão de 80 mm para atuadores pneumáticos

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-Interface	✓	O dispositivo é nativo para este padrão de comunicação.
Acionamento pneumático genérico	✗	Requer compatibilidade mecânica específica de 80mm e interface pneumática correspondente.

INSTALAÇÃO

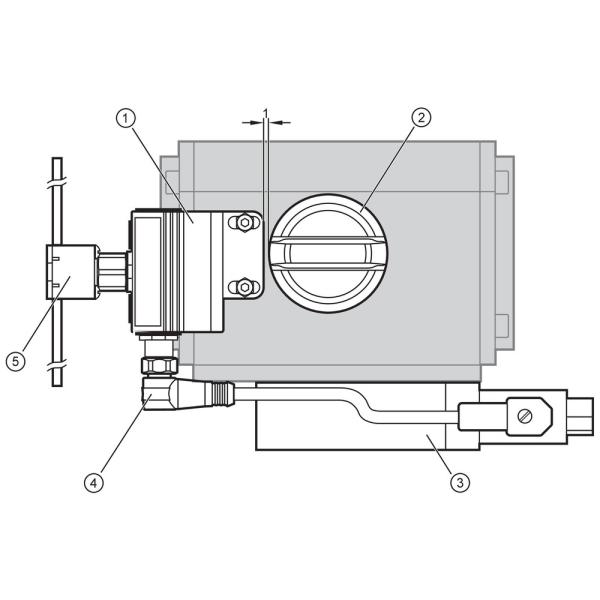

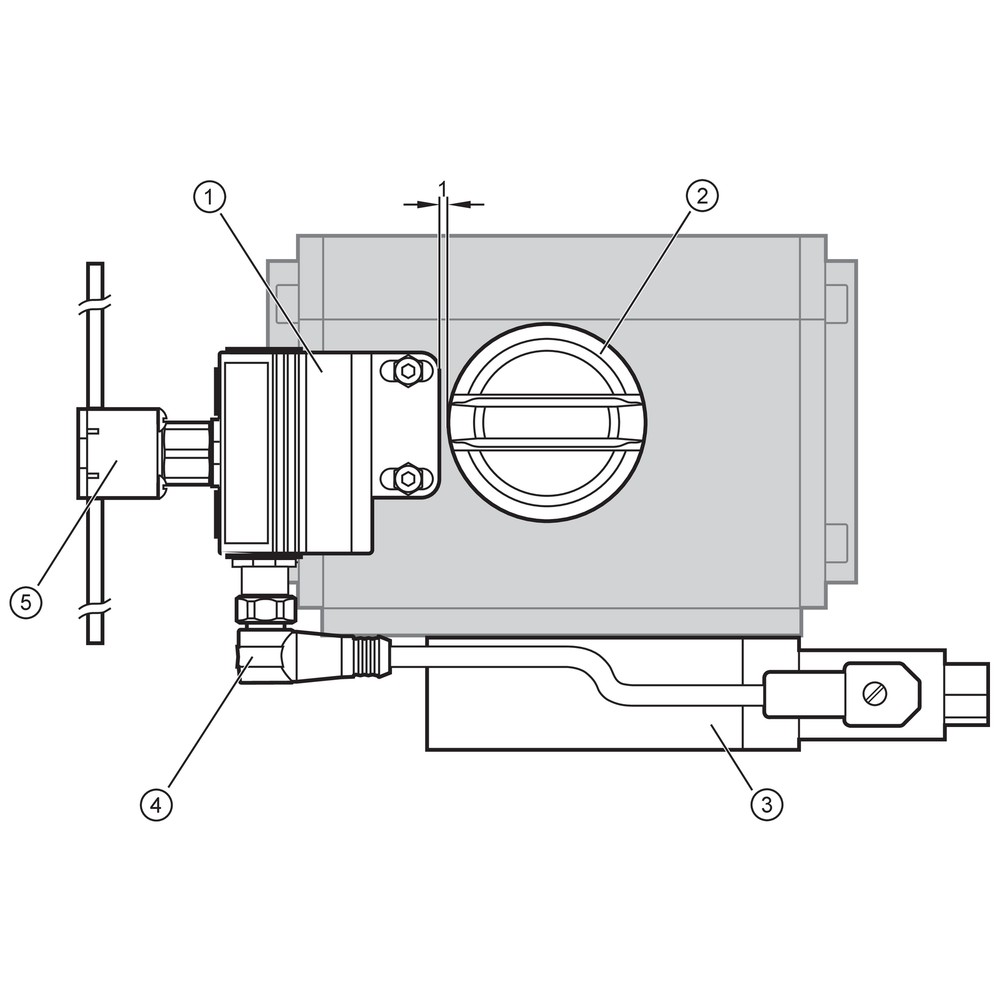

Como instalar o Kit de Automação AS-Interface para Acionamentos Pneumáticos Oscilantes ifm AC0017

Fixar o kit no acionamento pneumático utilizando os parafusos fornecidos.
Instalar o came de comutação E12517 no atuador.
Conectar os silenciadores nas saídas de ar da válvula.
Instalar o sensor duplo de retroalimentação para posição de válvula.
Conectar o cabo principal ao conector M12 da rede AS-Interface.
Realizar o endereçamento do escravo na rede AS-i via mestre.

Desenho Dimensional Pinagem

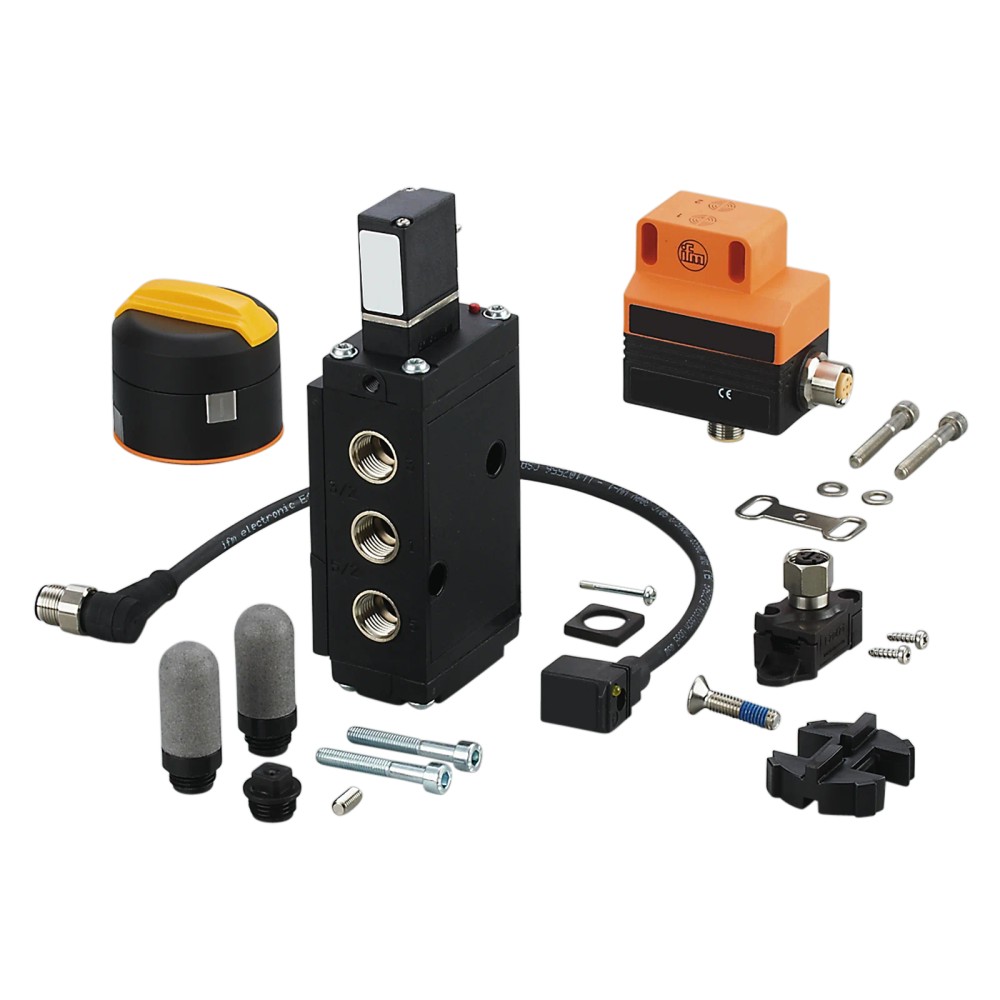

ACESSÓRIOS

Válvula pneumática ZJF124
Sensor duplo AC2316
Cabo de ligação E10844
Silenciadores 780780N
Parafusos de montagem
Came de comutação E12517
Peça de distância E12526
Terminal para cabo plano E75471

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha de comunicação na rede AS-i	Endereçamento ou cabo danificado	Verificar status dos LEDs de erro no mestre AS-i
Válvula não aciona	Falta de tensão auxiliar 24V ou obstrução	Medir tensão nos pinos do conector M12
Erro de sinal de feedback (sensor)	Came de comutação desalinhado	Verificar posicionamento físico do came e do sensor
Vazamento de ar	Silenciadores mal instalados	Verificar torque e vedação nas conexões pneumáticas

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnica (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o Kit de automação AC0017 da ifm?

Este kit é uma solução integrada para controle direto de válvulas em acionamentos pneumáticos oscilantes via rede AS-Interface, composto por válvula, sensor, cabos e acessórios de montagem.

Quais as especificações principais deste equipamento?

O kit é compatível com atuadores pneumáticos oscilantes e utiliza o perfil AS-i S-7.A.E, operando com tensão auxiliar de 26,5 a 31,6 V DC.

Para quais aplicações este kit não é recomendado?

Este produto não é destinado a atuadores lineares ou sistemas que operem com protocolos diferentes de AS-Interface, como IO-Link ou Profibus direto.

Existem restrições de material ou pressão para este kit?

Não é indicado para válvulas de alta pressão que excedam as especificações técnicas da válvula solenoide inclusa no kit.

O que fazer se a válvula não acionar?

Se perceber falha de acionamento, verifique primeiramente se há alimentação de 26,5-31,6V DC nos pinos de alimentação e se a rede AS-i está ativa.

Como identificar problemas de feedback do sensor?

Sintomas como erro de sinal no sensor podem indicar desalinhamento do came de comutação, sendo necessário verificar o ajuste mecânico conforme desenho dimensional.

Por que escolher o kit em vez de componentes separados?

A compra deste kit simplifica o projeto ao fornecer todos os componentes pneumáticos e elétricos pré-selecionados, evitando a compra de peças avulsas incompatíveis.

Este kit substitui outras tecnologias de automação?

Este kit é uma solução completa para automação de válvulas, sendo ideal para padronização de montagens AS-i em campo, diferentemente de soluções de automação genéricas.

Qual o procedimento básico de instalação?

A instalação requer fixação do suporte, montagem do sensor duplo, conexão pneumática e endereçamento na rede AS-i, seguindo o diagrama de pinagem fornecido.

Como funciona o fornecimento deste produto?

O faturamento é realizado diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência oficial do equipamento em todo o processo de venda.

GLOSSÁRIO TÉCNICO

AS-Interface

Protocolo de rede industrial para conectar sensores e atuadores simples ao nível de campo (Ref.: AS-Interface v2.1).

Perfil S-7.A.E

Identificador de configuração de E/S na rede AS-i que define os tipos de dados e endereçamento (Ref.: Configuração AS-i E/S).

PNP

Tipo de saída digital que comuta o positivo da fonte de alimentação (Ref.: Tipo de saída).

Acionador Oscilante

Dispositivo que converte energia pneumática em movimento rotativo limitado (Ref.: Aplicação).

Conector M12

Padrão de conexão elétrica industrial com trava rosqueada para ambientes exigentes (Ref.: Conexão elétrica).
